DHCP服务器在不同网段

  • 格式：doc
  • 大小：26.50 KB
  • 文档页数：2

DHCP服务器在不同网段
DHCP/BOOTP Relay Agents
如果用户需要建立多台DHCP 服务器，但DHCP 服务器与客户机分别位于不同的网段上，则用户的IP Router 必须符合RFC1542 的规定，即必须具备DHCP/ BOOTP Relay Agent 的功能。

relay agent 是一个把某种类型的信息从一个网段转播到另一个网段的小程序。

DHCP relay agent 是一个硬件或程序，它能够把DHCP/BOOTP 广播信息从一个网段转播到另一个网段上。

Relay Agents 是如何工作的？
用一个实例来说明R e l a y A g e n t是如何工作的：
如图在子网2中的客户机C从子网1中的D H C P
S e r v e r1上获得I P地址租约。

D H C P客户机C在子网2上广播D H C P/B O O T P
d i s c o v
e r消息(D H C P D I S C O V E R),广播是将消息以U D P(U s e r D a t a g r a m P r o t o c o l)数据包的形式通过67端口发出的。

当r e l a y a g e n t（在本例中是一个具有D H C P/B O O T P
r e l a y A g e n t功能的路由器）接收到这个消息后,它检查包含在这个消息报头中的网关I P地址，如果I P地址为0.0.0.0,则用
r e l a y a g e n t或路由器的I P地址替换它，然后将其转发到
D H C P服务器所在的子网1上。

当在子网1中的D H C P S e r v e r1收到这个消息后，它开始检查消息中的网关I P地址是否包含在D H C P范围内，从而决定它是否可以提供I P地址租约。

如果D H C P S e r v e r1含义多个D H C P范围，消息中的网关I P地址(G I A D D R)是用来确定从那个D H C P范围中挑选I P 地址并提供给客户。

D H C P S e r v e r1将它所提供的I P地址租约(D H C P O F F
E R)直接发送到r e l a y a g e n t
路由器将这个租约利用广播的形式转发给D H C P客户机。

注意：如果要配制多台D H C P服务器，最好将它们分别放在不同的网段中，且每个D H C P服务器上都应建立独立的地址池，在地址池中应包含各个网段的I P地址。

合集下载

WDS和DHCP配置说明

WDS和DHCP配置说明

WDS和DHCP配置说明网络启动程序(NBP) 是网络启动过程中第一个下载和执行的文件，它可以控制启动开始时的体验（例如，用户是否必须按F12 才能开始网络启动）WDS服务器配置说明：1)如果WDS和DHCP安装在同一服务器上，在WDS安装完成后，DHCP的服务器配置选项中会自动生成061PXE Client选项，用来标识该DHCP服务器监听PXE Client请求，客户端可以直接获取到IP并从网络启动2)如果WDS和DHCP分别位于不同的服务器上，但位于同一网段：配置WDS属性：DHCP 选项卡：不勾选不监听DHCP端口和配置DHCP选项以指示此服务器也是PXE服务器两个选项（如果选中了不监听DHCP 端口则客户端无法获取到IP）高级选项卡：选中在DHCP中授权此Windows部署服务器选项（在VMware中不选中此选项客户端也可以获取到IP、找到WDS服务器并加载到启动文件pxeboot.n12）DHCP服务器上不需要任何配置，这样客户端在同网段广播，获取其IP地址后，它会直接联系WDS服务器（再次使用DHCP 数据包），以获取要下载的NBP 的名称和路径。

在DHCP服务器上配置了66和67选项，客户端也可以正常启动配置DHCP服务器上的66和67选项说明：只有DHCP和WDS安装在同一台服务器上，才会出现60 PXE Client选项。

使用DHCP 选项66 和67 被视为网络启动引用。

如果您配置这些选项，则客户端计算机将从DHCP 服务器直接接收IP 地址租约、有关启动服务器的信息，以及有关NBP 的信息。

客户端将不会使用DHCP 联系Windows 部署服务服务器，但是它们将通过UDP 端口4011 上的普通文件传输协议(TFTP) 下载此NBP。

Microsoft 不推荐使用此方法，原因如下：使用DHCP 选项不如配置路由器可靠。

在测试中，客户端错误地解析了从DHCP 服务器返回的DHCP 选项，结果，客户端收到了“TFTP 失败”的错误消息。

DHCP跨网段实现地址分配

DHCP跨网段实现地址分配


service dhcpd start
确认系统中已经安装DHCP服务，如果未安装，先从 RHEL5光盘中安装dhcp服务器软件包。 开启服务器的路由转发功能，编辑“/etc/sysctl.conf” 文件，将“net.ipv4.ip_forward”配置项的值修改为“1”， 并执行“sysctl -p”命令使修改生效： Nhomakorabea
先从RHEL5光盘中安装dhcp服务器软件包 复制配置范本文件“/usr/share/doc/dhcp3.0.5/dhcp.conf.sample”为“/etc/dhcpd.conf”。 修改配置文件“/etc/dhcpd.conf” 启动dhcpd服务：


配置DHCP中继服务器


设置允许DHCP中继数据的接口及DHCP服务 器的IP地址，编辑文件 “/etc/sysconfig/dhcrelay”，分设别置 “INTERFACES”、“DHCPSERVERS”配置项：



将window xp客户机虚拟网卡的模式设置为 “VMnet1”，打开cmd命令窗口，执行 “ipconfig/release”及“ipconfig/renew”释放租约和 重新获取IP地址（成功获取） 将window xp客户机虚拟网卡的模式设置为 “VMnet2”，在打开的cmd命令窗口，执行 “ipconfig/release”及“ipconfig/renew”释放租约和 重新获取IP地址（成功获取） 将window xp客户机虚拟网卡的模式设置为 “VMnet3”，在打开的cmd命令窗口，执行 “ipconfig/release”及“ipconfig/renew”释放租约和 重新获取IP地址（成功获取）：
dhcp跨网段实现地址分配实现地址分配dhcp跨网段地址分配跨网段分配实现跨网段如何跨网段跨网段访问

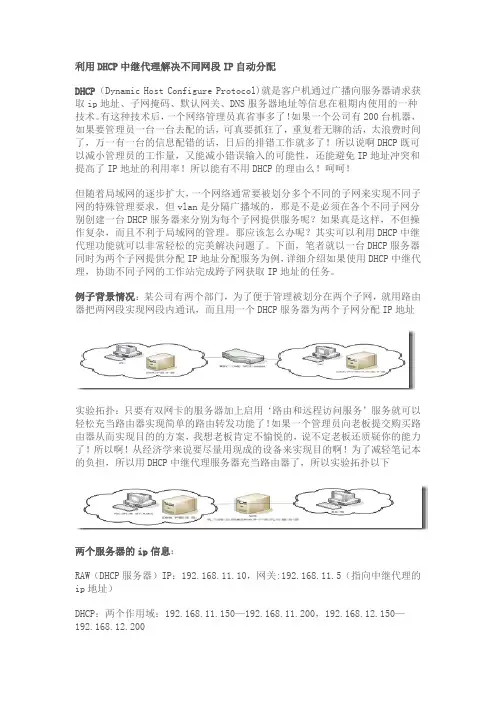

利用DHCP中继代理解决不同网段IP自动分配

利用DHCP中继代理解决不同网段IP自动分配

利用DHCP中继代理解决不同网段IP自动分配DHCP（Dynamic Host Configure Protocol)就是客户机通过广播向服务器请求获取ip地址、子网掩码、默认网关、DNS服务器地址等信息在租期内使用的一种技术。

有这种技术后，一个网络管理员真省事多了！如果一个公司有200台机器，如果要管理员一台一台去配的话，可真要抓狂了，重复着无聊的活，太浪费时间了，万一有一台的信息配错的话，日后的排错工作就多了！所以说啊DHCP既可以减小管理员的工作量，又能减小错误输入的可能性，还能避免IP地址冲突和提高了IP地址的利用率！所以能有不用DHCP的理由么！呵呵！但随着局域网的逐步扩大，一个网络通常要被划分多个不同的子网来实现不同子网的特殊管理要求，但vlan是分隔广播域的，那是不是必须在各个不同子网分别创建一台DHCP服务器来分别为每个子网提供服务呢？如果真是这样，不但操作复杂，而且不利于局域网的管理。

那应该怎么办呢？其实可以利用DHCP中继代理功能就可以非常轻松的完美解决问题了。

下面，笔者就以一台DHCP服务器同时为两个子网提供分配IP地址分配服务为例，详细介绍如果使用DHCP中继代理，协助不同子网的工作站完成跨子网获取IP地址的任务。

例子背景情况：某公司有两个部门，为了便于管理被划分在两个子网，就用路由器把两网段实现网段内通讯，而且用一个DHCP服务器为两个子网分配IP地址实验拓扑：只要有双网卡的服务器加上启用‘路由和远程访问服务’服务就可以轻松充当路由器实现简单的路由转发功能了！如果一个管理员向老板提交购买路由器从而实现目的的方案，我想老板肯定不愉悦的，说不定老板还质疑你的能力了！所以啊！从经济学来说要尽量用现成的设备来实现目的啊！为了减轻笔记本的负担，所以用DHCP中继代理服务器充当路由器了，所以实验拓扑以下两个服务器的ip信息：RAW（DHCP服务器）IP：192.168.11.10，网关:192.168.11.5（指向中继代理的ip地址）DHCP：两个作用域：192.168.11.150—192.168.11.200，192.168.12.150—192.168.12.200SD：DHCP中继代理服务器兼路由器，具有两块网卡第一块网卡ip:192.168.11.5（连着DHCP服务器的网段）第二块网卡ip:192.168.12.1（连着ECW的网段）实验步骤：1：在RAW上建立跟配置DHCP2：在SD上配置路由和远程访问实现两网段通讯和配置中继代理实现跨子网分配IP3：配置PC机为自动获取IP实验环境：4台VMware虚拟的win 2003注：因为都在虚拟机做实验，为了模拟两个网段，要先对网卡设置一下，把相同子网的网卡使用相同的网络连接方式，连接方式以下：DHCP服务器、SUPER STARS、SD第一块网卡都使用host-onlySD第二块网卡、ECW都使用桥接实验操作：在RAW通过‘开始’—‘管理工具’—‘DHCP’来打开DHCP，在服务器名上鼠标右键选‘新建作用域’创建第一个作用域，会发现在服务器名下有个红色箭头，这表明dhcp服务器还没有正常工作，在活动目录环境下服务器一定要‘授权’才能正常工作，而在工作组环境下是不需要授权。

ip helper-address用法

ip helper-address用法

ip helper-address用法IP helper-address是一种在网络设备中用来转发DHCP和BOOTP协议请求的命令，它的主要作用是帮助将这些请求从一个网络段转发到另一个网络段中的DHCP服务器。

在实际网络配置中，IP helper-address是一个非常常见且重要的命令，下面将详细介绍它的用法。

1. IP helper-address的基本概念IP helper-address命令是一种在网络设备上配置的命令，用于指定一个或多个DHCP服务器的IP地址。

它的原理是将接收到的DHCP和BOOTP协议请求封装在UDP数据包中，然后转发到配置的DHCP服务器上。

通过使用IP helper-address命令，网络管理员可以将DHCP服务器放置在不同的网络段，并确保客户端设备能够从任意网络段上获取IP地址。

2. IP helper-address的使用场景IP helper-address主要用于以下几种场景：- 跨网段的DHCP分发：当网络中的客户端设备和DHCP服务器处于不同的网络段时，IP helper-address命令可以将DHCP和BOOTP请求从客户端所在的网络段转发到DHCP服务器所在的网络段。

- 多个DHCP服务器：在大型网络中，可能会部署多个DHCP服务器来负载均衡或实现冗余。

通过配置多个IP helper-address命令，可以将DHCP请求转发到多个DHCP服务器上，并实现高可用性。

- IPv4和IPv6的互通：IP helper-address命令不仅适用于IPv4网络，也适用于IPv6网络。

通过配置IP helper-address命令，可以将IPv6的DHCPv6请求转发到DHCPv6服务器上，实现IPv6网络的自动配置。

3. IP helper-address的配置步骤下面是配置IP helper-address的基本步骤：3.1 进入网络设备的配置模式：首先，需要通过Telnet、SSH或控制台等方式登录到网络设备，并进入其配置模式。
