钻床专用夹具设计

钻床是一种常用的机械加工设备，广泛应用于各个行业中。在钻床的使用过程中，往往需要使用各种夹具来固定工件，以确保加工质量和效率。因此，设计一种钻床专用夹具对于提高加工效率和保证加工质量具有重要的作用。

1.夹具的设计原则

在设计钻床专用夹具时，需要遵循以下原则：

1）夹具的设计应根据工件的形状和尺寸进行，并且要考虑加工工艺和强度要求。

2）夹具的设计应具有稳定性、刚性和高精度，以确保工件的可靠夹紧和加工精度。

3）夹具的设计应简单、易于操作、快速夹紧和释放工件。

4）夹具的设计应考虑加工过程中可能出现的振动和冲击，以确保夹具的可靠性和长寿命。

5）夹具的设计应考虑工件的加工流程，以便进行尽可能多的加工操作，减少夹具更换和改变的次数。

2.夹具的分类

在设计钻床专用夹具之前，需要先了解不同类型的夹具。根据夹紧方式不同，夹具可以分为机械夹具、液压夹具和气动夹具等。根据夹紧形式不同，夹具可以分为卡盘、固定钳、辅助夹具和可调夹具等。此外，夹具还可以分为单工位夹具、多工位夹具和轮廓夹具等。

在具体设计钻床专用夹具之前，需要先确定加工工件的形状、尺寸和加工过程，从而选择合适的夹紧方式和类型。下面以机械夹具为例，介绍具体的夹具设计步骤：

1）确定工件的形状与尺寸

不同形状和尺寸的工件所需要的夹具也不同，因此需要准确确定工件的几何形状和尺寸，包括直径、长度、高度、倾斜角度等。此外，还需要了解工件的材料和加工要求。

2）选择机械夹具

在确定工件形状和尺寸之后，需要选择合适的机械夹具。机械夹具广泛应用于各种行业和领域，常用的机械夹具有卡盘、固定钳、辅助夹具和可调夹具等。在选择夹具时需要考虑工件的材料、形状、尺寸和加工要求等因素。 3）设计夹具结构

a. 夹具的稳定性：夹具结构应在不同方向上具有足够的稳定性，以排除振动和冲击等干扰因素。

夹具毕业设计

夹具是工业生产过程中不可或缺的设备，它的主要作用是用来固定工件和辅助工件加工。夹具在各个行业的应用非常广泛，如机械制造、汽车制造、航空航天等。本文将介绍一个夹具的毕业设计。

该夹具的设计目标是提高工件加工的精度和效率，同时降低工人的劳动强度。为了达到这个目标，我们采用了模块化设计的思路。

首先，我们将夹具分为两个模块：夹紧模块和定位模块。夹紧模块用来固定工件，定位模块用来确定工件的位置。这样的设计可以使夹具的结构更加清晰，易于维修和更换。

夹紧模块的设计主要包括夹紧装置和力传递结构。夹紧装置采用了气动夹具的设计，通过气动元件产生的气压来实现夹紧工件。力传递结构采用了齿轮传动和导轨导向的设计，以保证夹紧力的均匀传递和夹紧力的稳定性。

定位模块的设计主要包括定位装置和位置检测装置。定位装置通过设置定位销和定位块来确定工件的位置，位置检测装置通过传感器来检测工件的位置偏差，以便及时调整。

在设计过程中，我们还考虑了夹具的制造工艺和装配方便性。夹具的零部件采用了常用的工艺加工方法，如铣削、钻孔等。在装配过程中，我们采用了标准化的接口设计，以利于零部件的更换和维修。

通过对夹具的设计和制造，可以提高工件加工的精度和效率。夹具的模块化设计使得零部件的更换和维修更加方便，能够提高夹具的使用寿命和降低维护成本。

总之，夹具的毕业设计是一个关于提高工件加工精度和效率的重要课题。通过模块化设计和合理的制造工艺，可以使夹具更加易用和可靠，为工业生产提供更好的支持。

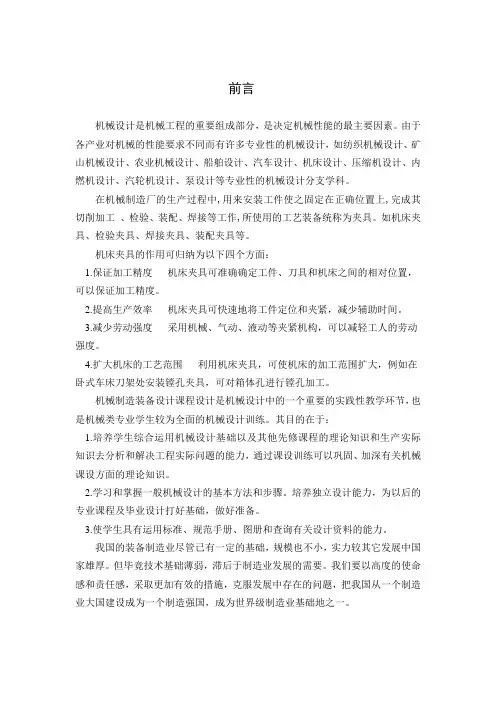

前言

机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的机械设计，如纺织机械设计、矿山机械设计、农业机械设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的机械设计分支学科。

在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工 、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。

机床夹具的作用可归纳为以下四个方面：

1.保证加工精度 机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。

2.提高生产效率 机床夹具可快速地将工件定位和夹紧，减少辅助时间。

3.减少劳动强度 采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。

4.扩大机床的工艺范围 利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。

机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。其目的在于：

1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。

2.学习和掌握一般机械设计的基本方法和步骤。培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。

3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。

我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。但毕竟技术基础薄弱，滞后于制造业发展的需要。我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。

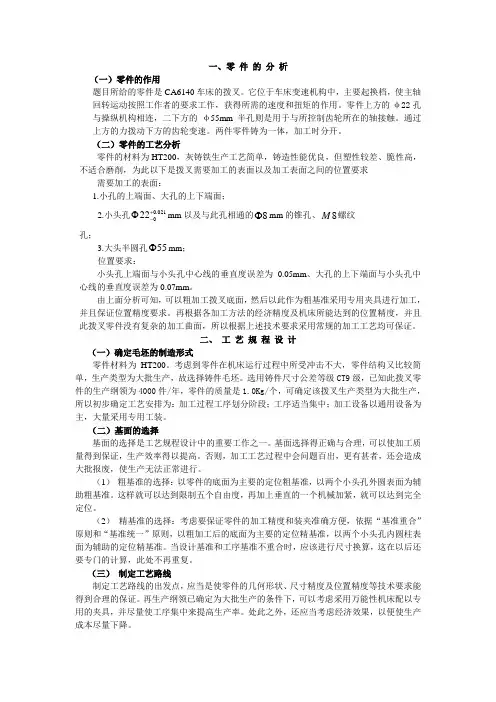

1.3零件工艺分析

本次课设是要为此图1-1-3中的端盖设计一个钻3-φ9孔的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。

夹具设计毕业论文

夹具是现代生产加工过程中不可缺少的重要辅助设备，在工业领域占有重要地位。夹具设计采用先进的CAD、CAM技术进行设计和制造，以提高生产效率和质量。本文将针对夹具设计做出全面深入的研究，探讨夹具设计中的关键因素和新技术，以及在实践中的应用，为夹具设计提供有价值的参考。

一、 夹具设计原则

1. 设计精良、结构合理，以确保捆扎牢固、平衡、紧密，避免出现偏移和转动等问题。

2. 夹具应具有良好的暴露度、可重复性和高精度，以确保整个加工的准确性和一致性。

3. 满足不同产品的加工需求，能够在短时间内切换夹具，提高效率。

4. 夹具应尽可能减少损伤和维修成本，易于操作和维护。

5.夹具应考虑人体工程学，以减少工人疲劳程度。

二、 夹具设计中的关键因素

1.材料。夹具的材料应具有较高的耐磨性、硬度和刚性，同时要符合加工要求。 2. 结构设计。夹具的结构设计通常也是夹具设计的重要因素，其结构应该合理，捆扎稳定、紧密度高。

3. 夹具的标准化设计。标准化设计可以减少夹具的设计重复性和制造成本，提高市场竞争力。

4. 夹具的加工配合度。夹具的尺寸配合度应该在合理范围内，以减少间隙和滑动问题，确保加工稳定。

三、 夹具设计新技术

随着科技的不断进步，夹具设计也在不断地改进。以下是目前夹具设计领域的一些新技术。

1. 3D打印技术

使用3D打印机可以制造出高精度的夹具，1:1还原实际尺寸，同时由于制造工艺被大大优化，减少了制造成本以及缩短了制造周期。

2. 超声波振动技术

利用超声波振动将夹具相对于工件“粘”在工件上，增加摩擦系数，从而提高夹具的紧固度和加工精度，同时还可以降低工件表面的磨损程度。

3. 传感技术

使用传感器对夹具进行监测，以确定夹具紧固的稳定性以及自动纠正一些微调内容。 四、 夹具实践应用

夹具的实践应用主要涉及到机械加工领域。下面介绍一些夹具实践的应用案例：

1. 夹具在大型结构体制造中的应用
