底盘压缩空气干燥器管路设计时需注意的问题

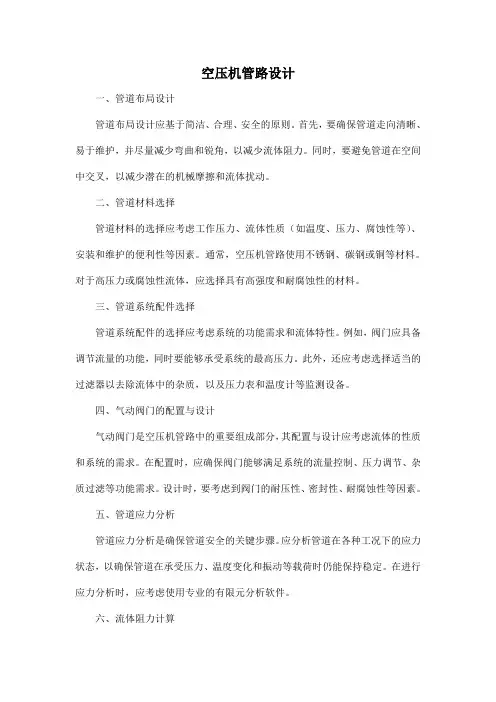

空压机管路设计一、管道布局设计管道布局设计应基于简洁、合理、安全的原则。

首先，要确保管道走向清晰、易于维护，并尽量减少弯曲和锐角，以减少流体阻力。

同时，要避免管道在空间中交叉，以减少潜在的机械摩擦和流体扰动。

二、管道材料选择管道材料的选择应考虑工作压力、流体性质（如温度、压力、腐蚀性等）、安装和维护的便利性等因素。

通常，空压机管路使用不锈钢、碳钢或铜等材料。

对于高压力或腐蚀性流体，应选择具有高强度和耐腐蚀性的材料。

三、管道系统配件选择管道系统配件的选择应考虑系统的功能需求和流体特性。

例如，阀门应具备调节流量的功能，同时要能够承受系统的最高压力。

此外，还应考虑选择适当的过滤器以去除流体中的杂质，以及压力表和温度计等监测设备。

四、气动阀门的配置与设计气动阀门是空压机管路中的重要组成部分，其配置与设计应考虑流体的性质和系统的需求。

在配置时，应确保阀门能够满足系统的流量控制、压力调节、杂质过滤等功能需求。

设计时，要考虑到阀门的耐压性、密封性、耐腐蚀性等因素。

五、管道应力分析管道应力分析是确保管道安全的关键步骤。

应分析管道在各种工况下的应力状态，以确保管道在承受压力、温度变化和振动等载荷时仍能保持稳定。

在进行应力分析时，应考虑使用专业的有限元分析软件。

六、流体阻力计算流体阻力计算是评估管道性能的重要环节。

应计算流经管道的流体阻力，以确保管道内的流动是平稳的，不会对空压机的工作性能产生负面影响。

在进行计算时，应考虑到流体的密度、粘度、速度等因素。

七、安全与维护考虑在空压机管路设计中，安全与维护是非常重要的考虑因素。

首先，要确保管道和附件的安装和使用符合相关安全规范和标准。

其次，要考虑到设备的维护和检修需求，尽量减少对人员安全和设备性能的影响。

例如，在设计中应考虑设置安全阀、压力释放装置等安全设施，以及便于进行定期维护和检修的接口和附件。

八、安装与施工考量在空压机管路设计中，应考虑到安装与施工的便利性。

首先，要确保管道的尺寸和重量适合施工人员的操作和处理。

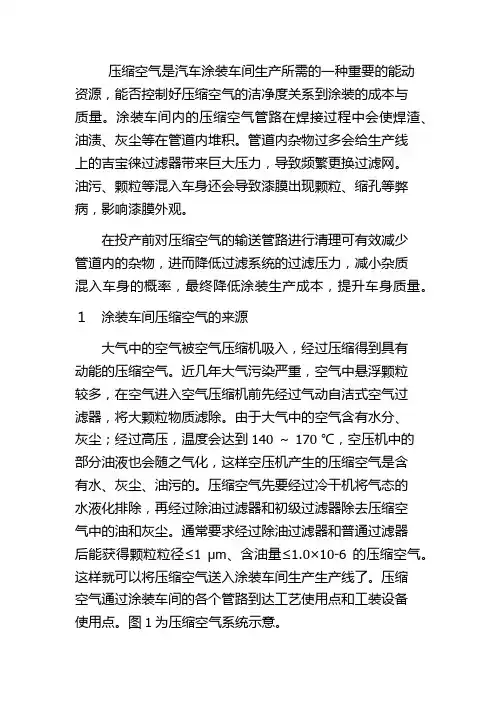

压缩空气是汽车涂装车间生产所需的一种重要的能动资源，能否控制好压缩空气的洁净度关系到涂装的成本与质量。

涂装车间内的压缩空气管路在焊接过程中会使焊渣、油渍、灰尘等在管道内堆积。

管道内杂物过多会给生产线上的吉宝徕过滤器带来巨大压力，导致频繁更换过滤网。

油污、颗粒等混入车身还会导致漆膜出现颗粒、缩孔等弊病，影响漆膜外观。

在投产前对压缩空气的输送管路进行清理可有效减少管道内的杂物，进而降低过滤系统的过滤压力，减小杂质混入车身的概率，最终降低涂装生产成本，提升车身质量。

１涂装车间压缩空气的来源大气中的空气被空气压缩机吸入，经过压缩得到具有动能的压缩空气。

近几年大气污染严重，空气中悬浮颗粒较多，在空气进入空气压缩机前先经过气动自洁式空气过滤器，将大颗粒物质滤除。

由于大气中的空气含有水分、灰尘；经过高压，温度会达到140 ～ 170 ℃，空压机中的部分油液也会随之气化，这样空压机产生的压缩空气是含有水、灰尘、油污的。

压缩空气先要经过冷干机将气态的水液化排除，再经过除油过滤器和初级过滤器除去压缩空气中的油和灰尘。

通常要求经过除油过滤器和普通过滤器后能获得颗粒粒径≤1 μm、含油量≤1.0×10-6的压缩空气。

这样就可以将压缩空气送入涂装车间生产生产线了。

压缩空气通过涂装车间的各个管路到达工艺使用点和工装设备使用点。

图1为压缩空气系统示意。

２涂装车间的压缩空气管路输送压缩空气的管路主要分主管路和支管路。

主管路是一个固定安装并把空气输送到各支管路的全封闭环形回路，可以保证各用气点的气压恒定，分段分区设置断路阀，便于分段维护。

支管路是由主管路接出将空气输送至各个使用点的管路。

按照区域划分为：前处理电泳段用管路、中面涂段用管路、人工打磨段用管路、调漆间段用管路、循环水段用管路、涂胶段用管路。

通常情况下输送压缩空气的管路上装有多种仪器，且管路粗细不一。

输送压缩空气的管路上安装有阀门、流量计、压力计，主要依靠法兰连接。

压缩空气管路系统设计与安装苏州卓锐机械空气压缩机的应用范围是广泛的,正确安装是重要的关键，注意任何应用类型所共有的安装基本原则，将可确保空压机发挥最高效率和性能。

压缩空气作为动力源泉已经有一个多世纪的历史，随着科学技术的发展，特别是人类对其生存空间环境要求的提高，推动了压缩技术的发展.现在人们不再只是满足于“动力源”了,而是对空气品质以及机器对环境的影响有了更高的要求，即对压缩机有了更高的要求：—-—-机器对环境的影响最小;————使机器最大程度地满足于各种环境的要求；—-——人机间有良好的关系。

就空压站而言,其设计与安装，对能源消耗、生产工艺要求、空气品质、用气量满足等生产成本均有直接的因素。

常见有:-——-选用的压缩机规格过大。

其后果:停机与空转时间长；---—选用的压缩机设备规格过小。

其后果：用气终端压力过小,降低工效；——--空气压缩机通风不足。

其后果：压缩机流量下降；---—管道及其配件的安装不符合要求。

其后果：空气泄漏或压力降过大，气量不足或空气品质下降；—--—压缩空气罐尺寸错误.其后果：设备磨损加快;--——管路、干燥器、过滤以及输入/输出气道尺寸过小。

其后果：压力损失增加。

我们从事压缩空气工作者,必须清楚认识到压缩空气设备的选型、配置、供给实施设计正确具有重要的意义.安装场所之选定压缩机安装场所之选定最为工作人员所疏忽。

往往空压机购置后就随便找个位置,配管后立即使用，根本没有事前的规划。

殊不知如此草率的结果，却形成日后空压机故障、维修困难及压缩空气品质不良等后果。

所以适当的安装场所乃是正确使用空压系统的先决条件.1、须宽阔采光良好的场所,以利操作和检修。

2、空气之相对湿度宜低、灰尘少、空气清净且通风良好.3、环境温度宜低于40℃，因环境温度越高，则空压机之输出空气量越少。

4、如果工厂环境较差，灰尘多，须加装前置过滤设备以维持空压机系统零件之使用寿命。

5、预留通路及装设天车(大功率压缩机尤其需要），以利维修保养。

压缩空气操作规程注意事项（14篇）篇11.在启动前，务必确认所有阀门处于正确位置，避免空气反流或泄漏。

2.检查油水分离器时，待设备完全冷却后再进行，以防烫伤。

3.若发现设备异常噪音或振动，应立即停机检查，不可强行运行。

4.不得在无足够通风的地方使用压缩空气，以防窒息危险。

5.定期清理设备，避免积尘导致过热或火灾。

6.操作过程中，避免直接面对压缩空气出口，防止受伤。

7.停机后，应关闭电源，以防未经许可的启动。

8.对于新员工，必须进行安全操作培训并通过考核后才能独立操作。

以上规程需严格执行，任何违反规程的行为都可能导致严重的安全事故。

每位员工都有责任确保自身及他人的安全，共同营造一个安全的工作环境。

篇21.操作前务必熟悉设备操作手册，遵守安全规程。

2.非专业人员不得擅自拆卸、调整储气罐上的任何部件。

3.操作时佩戴防护装备，如防尘口罩、安全眼镜等，以防意外伤害。

4.发现异常情况（如压力表读数异常、泄漏等）应立即停机并报告。

5.不得超压使用，以免引起储气罐爆裂。

6.定期进行维护保养，及时更换磨损件，确保设备正常运行。

7.存放位置应远离火源和高温区域，防止火灾风险。

8.注意储气罐的年检，确保其符合国家安全标准。

本操作规程旨在为员工提供清晰、实用的操作指南，以确保压缩空气储气罐的安全、高效运行。

请每位操作员严格遵守，共同维护生产安全和设备良好状态。

篇3三、压缩空气安全操作规程的注意事项1.操作前检查： 1.1、检查压缩机润滑油位，确保在正常范围内。

1.2、检查储气罐安全阀，确保其功能正常。

1.3、确认管道连接无泄漏，阀门开关状态正确。

2.启动与运行： 2.1、按照制造商指示启动压缩机，避免瞬间负荷过大。

2.2、运行中观察压力表，保持工作压力在设定范围内。

2.3、定期排放储气罐内的冷凝水，防止水分影响空气质量。

3.使用与维护： 3.1、使用压缩空气时，避免直接对人或易燃物喷的射。

3.2、定期更换过滤器，保证压缩空气的清洁。

压缩空气站设计应注意哪些事项
（1）水泥厂各用气点对压缩空气压力、质量要求不同，在设计压缩空气站时应根据实际需要，经济、合理地配置相应设备及管道。

并应符合现行国家标准《压缩空气站设计规范》的规定。

（2）当压缩空气用于阀门控制、脉冲喷吹、空气炮等对气体质量要求较高的设备时，应进行净化处理，气体干燥后湿含量应根据要求的压缩空气等级确定。

关于压缩空气的质量，根据国家标准《工业自动化仪表气源压力范围和质量》(GB4830-84)，其中规定：
露点：在线压力下的气源露点应比环境温度下限值至少低10℃；
含尘粒径：气源中含尘粒径不应大于3μm；
含油量：气源中油分含量不应大于10mg／m3；
（3）压缩空气用在粉状物料充气或输送时，气体必须经充分冷却和除油干燥处理。

经过充分冷却除油干燥处理后使气体中大部分水、油污分离出来，可避免进入库内，造成堵塞或影响粉料质量。

（4）压缩空气站应靠近用气负荷中心、并避免粉尘污染，可集中或分散设置，尽量减少气体压力损失。

避免粉尘对空气压缩机的损害，压缩空气站应尽量布置在上风向。

（5）空气压缩机的选型和台数，应根据空气用量和压力要求以及气路系统损耗和必要的储备量确定，并应设置备用机组。

（6）输送粉状物料的空气压缩机宜专机专用，同用途的空气压缩机宜分别设置。

管道气力输送是一种连续运行的设备，作为动力源的压缩空气，以一定的流量保证管道内物料的浮送速度，如果不是专机专用，当其他用气点用气过量时。

气力输送管道中气流流量减少，很容易使管道堵塞，造成生产事故。

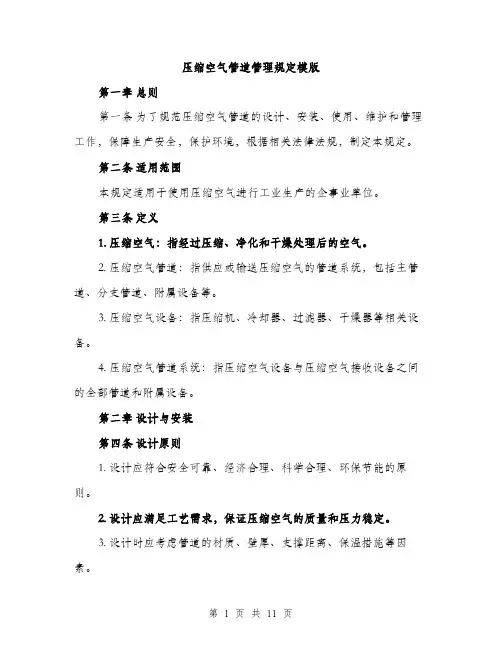

压缩空气管道管理规定模版第一章总则第一条为了规范压缩空气管道的设计、安装、使用、维护和管理工作，保障生产安全，保护环境，根据相关法律法规，制定本规定。

第二条适用范围本规定适用于使用压缩空气进行工业生产的企事业单位。

第三条定义1. 压缩空气：指经过压缩、净化和干燥处理后的空气。

2. 压缩空气管道：指供应或输送压缩空气的管道系统，包括主管道、分支管道、附属设备等。

3. 压缩空气设备：指压缩机、冷却器、过滤器、干燥器等相关设备。

4. 压缩空气管道系统：指压缩空气设备与压缩空气接收设备之间的全部管道和附属设备。

第二章设计与安装第四条设计原则1. 设计应符合安全可靠、经济合理、科学合理、环保节能的原则。

2. 设计应满足工艺需求，保证压缩空气的质量和压力稳定。

3. 设计时应考虑管道的材质、壁厚、支撑距离、保温措施等因素。

第五条设计内容1. 设计时应确定主要工艺参数，包括压缩空气流量、压力、温度等。

2. 设计应制定管道布置图、管道示意图、管道系统图等设计图纸。

3. 设计应根据实际情况确定设备的选型、布置和连接方式。

4. 设计应制定配管和支撑工程的施工图纸和技术要求。

第六条安装要求1. 安装应符合设计要求，严格按照安装图纸和技术要求进行施工。

2. 安装前应检查管道材质、厚度、接头等质量。

3. 安装时应严禁使用损坏的管件和管道。

4. 安装完成后应进行压力测试，保证安全可靠。

5. 安装时应注意管道的固定和保温措施。

第三章使用与维护第七条使用要求1. 使用者应按照规定使用和维护压缩空气管道系统。

2. 使用时应按照压缩空气负荷、压力和温度等参数要求进行操作。

3. 使用时应定期对压缩空气设备进行检查和维护，保持设备的正常运行。

4. 使用时应注意管道的排水和防冻工作，确保压缩空气质量。

第八条维护要求1. 维护人员应按照规定对压缩空气管道系统进行巡检，及时发现和处理问题。

2. 维护人员应定期进行设备的检修和保养，确保设备的正常运行。

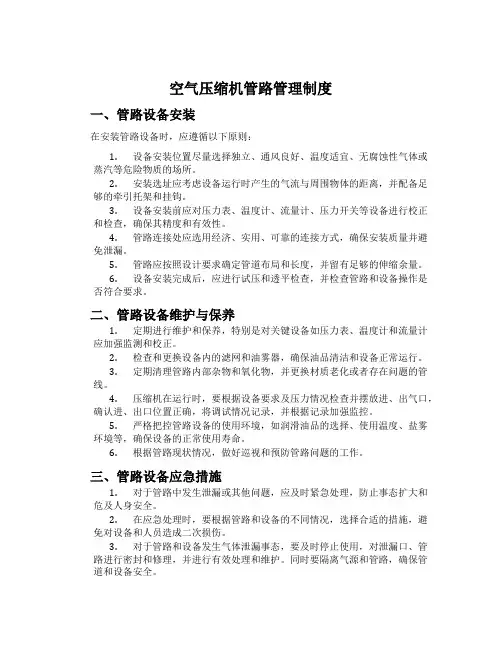

空气压缩机管路管理制度一、管路设备安装在安装管路设备时，应遵循以下原则：1.设备安装位置尽量选择独立、通风良好、温度适宜、无腐蚀性气体或蒸汽等危险物质的场所。

2.安装选址应考虑设备运行时产生的气流与周围物体的距离，并配备足够的牵引托架和挂钩。

3.设备安装前应对压力表、温度计、流量计、压力开关等设备进行校正和检查，确保其精度和有效性。

4.管路连接处应选用经济、实用、可靠的连接方式，确保安装质量并避免泄漏。

5.管路应按照设计要求确定管道布局和长度，并留有足够的伸缩余量。

6.设备安装完成后，应进行试压和透平检查，并检查管路和设备操作是否符合要求。

二、管路设备维护与保养1.定期进行维护和保养，特别是对关键设备如压力表、温度计和流量计应加强监测和校正。

2.检查和更换设备内的滤网和油雾器，确保油品清洁和设备正常运行。

3.定期清理管路内部杂物和氧化物，并更换材质老化或者存在问题的管线。

4.压缩机在运行时，要根据设备要求及压力情况检查并摆放进、出气口，确认进、出口位置正确，将调试情况记录，并根据记录加强监控。

5.严格把控管路设备的使用环境，如润滑油品的选择、使用温度、盐雾环境等，确保设备的正常使用寿命。

6.根据管路现状情况，做好巡视和预防管路问题的工作。

三、管路设备应急措施1.对于管路中发生泄漏或其他问题，应及时紧急处理，防止事态扩大和危及人身安全。

2.在应急处理时，要根据管路和设备的不同情况，选择合适的措施，避免对设备和人员造成二次损伤。

3.对于管路和设备发生气体泄漏事态，要及时停止使用，对泄漏口、管路进行密封和修理，并进行有效处理和维护。

同时要隔离气源和管路，确保管道和设备安全。

四、管路设备更新换代当管路设备运行时间较长或技术性能不能满足业务运行需要时，应根据实际情况进行管路设备的更新和换代。

1.在更新和换代时，应根据业务运行需要，选择适宜的管路设备，并进行全面测试和检测，确保国家和行业标准的达到。

2.更新和换代后，要对管路设备的使用情况进行全面监测和评估，并对设备安装、维护、保养、应急措施等相关制度进行完善和调整，以确保设备的正常运行。

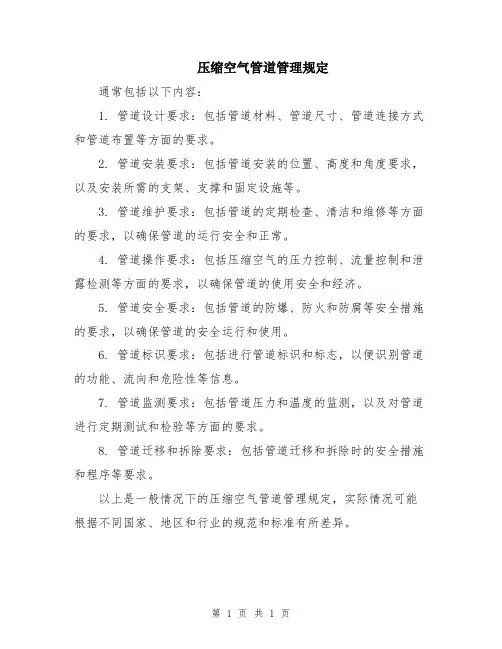

压缩空气管道管理规定
通常包括以下内容：
1. 管道设计要求：包括管道材料、管道尺寸、管道连接方式和管道布置等方面的要求。

2. 管道安装要求：包括管道安装的位置、高度和角度要求，以及安装所需的支架、支撑和固定设施等。

3. 管道维护要求：包括管道的定期检查、清洁和维修等方面的要求，以确保管道的运行安全和正常。

4. 管道操作要求：包括压缩空气的压力控制、流量控制和泄露检测等方面的要求，以确保管道的使用安全和经济。

5. 管道安全要求：包括管道的防爆、防火和防腐等安全措施的要求，以确保管道的安全运行和使用。

6. 管道标识要求：包括进行管道标识和标志，以便识别管道的功能、流向和危险性等信息。

7. 管道监测要求：包括管道压力和温度的监测，以及对管道进行定期测试和检验等方面的要求。

8. 管道迁移和拆除要求：包括管道迁移和拆除时的安全措施和程序等要求。

以上是一般情况下的压缩空气管道管理规定，实际情况可能根据不同国家、地区和行业的规范和标准有所差异。

第 1 页共 1 页。

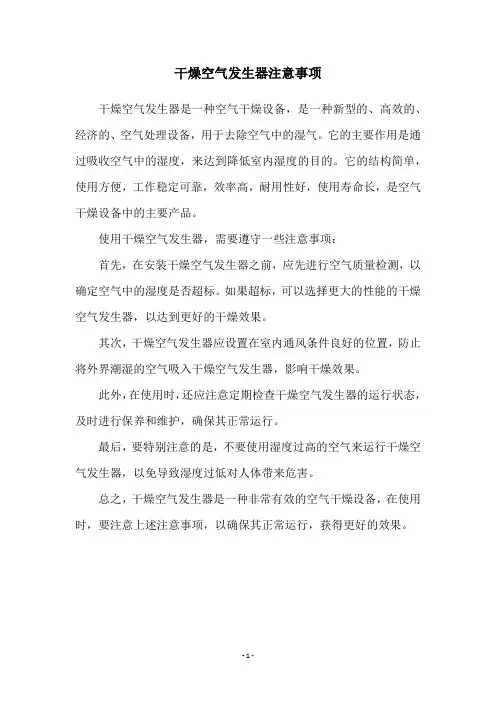

干燥空气发生器注意事项
干燥空气发生器是一种空气干燥设备，是一种新型的、高效的、经济的、空气处理设备，用于去除空气中的湿气。

它的主要作用是通过吸收空气中的湿度，来达到降低室内湿度的目的。

它的结构简单，使用方便，工作稳定可靠，效率高，耐用性好，使用寿命长，是空气干燥设备中的主要产品。

使用干燥空气发生器，需要遵守一些注意事项：
首先，在安装干燥空气发生器之前，应先进行空气质量检测，以确定空气中的湿度是否超标。

如果超标，可以选择更大的性能的干燥空气发生器，以达到更好的干燥效果。

其次，干燥空气发生器应设置在室内通风条件良好的位置，防止将外界潮湿的空气吸入干燥空气发生器，影响干燥效果。

此外，在使用时，还应注意定期检查干燥空气发生器的运行状态，及时进行保养和维护，确保其正常运行。

最后，要特别注意的是，不要使用湿度过高的空气来运行干燥空气发生器，以免导致湿度过低对人体带来危害。

总之，干燥空气发生器是一种非常有效的空气干燥设备，在使用时，要注意上述注意事项，以确保其正常运行，获得更好的效果。

- 1 -。

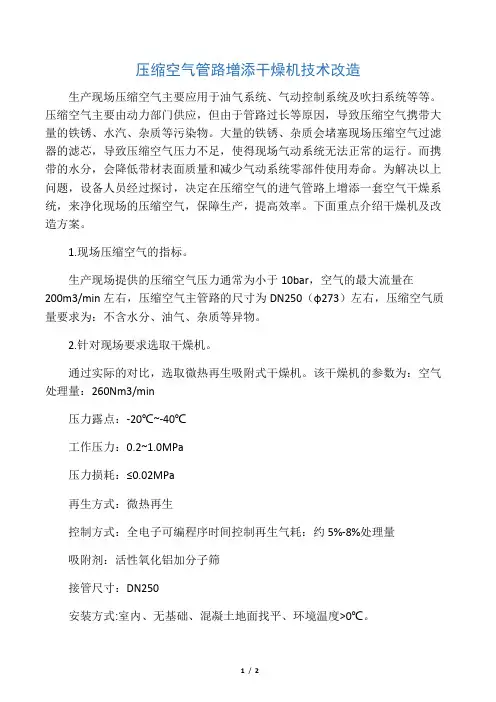

压缩空气管路增添干燥机技术改造生产现场压缩空气主要应用于油气系统、气动控制系统及吹扫系统等等。

压缩空气主要由动力部门供应，但由于管路过长等原因，导致压缩空气携带大量的铁锈、水汽、杂质等污染物。

大量的铁锈、杂质会堵塞现场压缩空气过滤器的滤芯，导致压缩空气压力不足，使得现场气动系统无法正常的运行。

而携带的水分，会降低带材表面质量和减少气动系统零部件使用寿命。

为解决以上问题，设备人员经过探讨，决定在压缩空气的进气管路上增添一套空气干燥系统，来净化现场的压缩空气，保障生产，提高效率。

下面重点介绍干燥机及改造方案。

1.现场压缩空气的指标。

生产现场提供的压缩空气压力通常为小于10bar，空气的最大流量在200m3/min左右，压缩空气主管路的尺寸为DN250（φ273）左右，压缩空气质量要求为：不含水分、油气、杂质等异物。

2.针对现场要求选取干燥机。

通过实际的对比，选取微热再生吸附式干燥机。

该干燥机的参数为：空气处理量：260Nm3/min压力露点：-20℃~-40℃工作压力：0.2~1.0MPa压力损耗：≤0.02MPa再生方式：微热再生控制方式：全电子可编程序时间控制再生气耗：约5%-8%处理量吸附剂：活性氧化铝加分子筛接管尺寸：DN250安装方式:室内、无基础、混凝土地面找平、环境温度>0℃。

微热再生吸附式干燥机的进口处的过滤器根据现场选型为出油和除尘，出口有一个过滤器主要为除尘。

入口过滤器的过滤精度为3.0µm，除尘含油量为5.0ppm；除尘过滤器过滤精度为3.0µm；出口除尘过滤精度为3.0µm。

压缩空气经过进气口出的两个过滤器后，在到干燥机内进行除水后，在经过出口过滤器再次过滤，可使压缩空气达到使用要求。

而干燥机拥有再生模式，干燥剂可再生利用，降低使用成本。

3.总结通过干燥机的改造，可以为气动系统提供稳定、干净的压缩空气，系统运行的稳定性提高，增强了生产的连续性。

空压机管路安全要求随着现代工业的发展，空气压缩机已经成为了工厂生产中不可或缺的设备。

在使用空气压缩机的过程中，由于管路安全问题而导致的事故频发，给工人的身体健康和财产安全带来了威胁。

因此，建立和贯彻空压机管路安全要求至关重要。

确认计划在任何情况下，空气压缩机用于工业生产之前，都必须制定详细的工作计划。

这个计划必须确保在铺设管路时遵循所有安全要求，并且要在违反安全条例之前检查管道和连接的可靠性。

当计划确定后，必须严格依照计划逐步执行。

管路的设计和安装当想要将空气压缩机和其他设备连接到压缩气体管线时，它应满足设计的标准和规格。

管路系统的设计必须能够经受住管道系统它将要传递的使用压力。

在设计过程中，应考虑到应力、气流速度和气流强度等因素，这些都将为管道和其他设备带来额外的压力。

在安装阶段，必须确保使用已经经过验证的安装工具，使用润滑油和密封剂。

确保管道和连接件不受外界影响，例如体积变化，以及过量的振动和压力。

必须对管道系统和附属设备即时进行可持续的检查，并迅速纠正任何缺陷。

管线的材料建立一个空气压缩机管道系统的时候，必须制定合适的计划，选择我们将要使用的设备和管道材料。

特别是当使用腐蚀气体的时候，必须选用合适的材料来防止空气漏气和其它意外事故的发生。

在选择管道材料时，必须考虑到管道对物质的腐蚀性和管道中所承受的压力。

管路的维护无论是使用专业维护团队还是在自己的工厂内进行维护，都必须保持精益求精。

管道系统维护工作包括检查和清洁管道，检查连接和紧固件，检查内部止回阀和其他控制装置的工作状况等。

在任何管道运作之前，都必须首先确保它们没有任何间隙或管道对接处不牢固的情况。

结论在使用空气压缩机的过程中，严格落实空压机管路安全要求是必要的。

空压机管路安全要求涵盖了管路的计划、设计和安装、管线材料以及管道的维护，以确保进行优化的空气压力运行，降低事故发生的风险。

要保持空气压缩机管道系统在安全运行状态下，就必须有一个清晰的工作计划以及一个合适的管路管理、维护和经验。

2024年压缩机安装细则及安全注意事项1. 管路配置(5)主干管道不应随意缩小，如需缩小时，应使用渐缩管，以避免在接头处产生涡流，导致显著的压力损失，同时会缩短管道的使用寿命。

(6)压缩机之后的配置应包括储气罐、前过滤器、干燥机、后过滤器和精过滤器。

储气罐能过滤部分冷凝水，同时能降低排气温度。

较低温度和较低湿度的空气进入干燥机，可减轻干燥机或过滤器的负荷。

(7)若系统需大量且短暂的空气，应安装储气罐作为缓冲设备，其容量应大于或等于最大瞬时气量的____%，以减少压缩机频繁的加载或卸载，降低控制元件的运作次数，有利于提高压缩机的运行可靠性。

通常，储气罐的容量可选择为排气量的____%。

(8)当系统压力低于1.5MPa时，压缩空气在管道内的流速应低于15m/sec，以防止过大的压力降。

(9)尽量减少使用弯头和阀门，以降低压力损失。

(10)理想的配置是主干管道环绕整个厂房，这样在任何位置都能获得双侧的压缩空气。

若某支线的用气量突然增加，可以减少压力降，并在主干线上配置适当的阀门，以便于检修和切断。

2. 基础设施(1)基础应建立在坚硬的地面上，安装前需将基础平面整平，以防止压缩机因不平引起振动，进而产生噪音。

(2)若压缩机安装在楼上，必须采取防振措施，以防止振动传递到楼下或产生共振，对压缩机及建筑的安全构成威胁。

(3)螺杆式压缩机的振动很小，无需特别固定基础，但应确保放置地面平坦，地下不可为软性土壤。

压缩机底部应铺设防震垫，以减少振动和噪音。

3. 冷却系统(1)选择风冷式压缩机时，需考虑其通风环境，避免将其安装在高温设备附近，防止吸入高温空气导致排气温度过高，影响机组的正常运行。

(2)若压缩机必须安装在狭小的密闭空间，应安装抽风和排风设备，以保证空气流通，且抽风设备的能力应大于压缩机冷却风扇的排风量，抽风口位置应与压缩机热风出口位置匹配。

四. 安装规定1. 压缩机的吊运设备应具备大于机组重量的承载能力，吊运过程中应限制速度和加速度在允许范围内。
