三维成像原理三维成像技术是一种通过特定的设备和方法来获取并显示物体三维空间信息的技术。
它在医学影像、工业设计、虚拟现实等领域有着广泛的应用。
在三维成像技术中,成像原理是至关重要的,下面我们将详细介绍三维成像的原理。
首先,我们来了解一下三维成像的基本原理。
三维成像的基本原理是通过获取物体表面的几何信息,并将其转化为数字信号进行处理和显示。
常见的三维成像技术包括激光扫描成像、立体摄影成像、光学投影成像等。
这些技术都是基于物体表面的几何信息来实现三维成像的。
其次,我们来介绍一下激光扫描成像的原理。
激光扫描成像是一种常见的三维成像技术,它利用激光器发射激光束,通过扫描物体表面并测量激光束的反射或散射来获取物体表面的几何信息。
通过对激光束的反射或散射进行精确的测量和分析,可以得到物体表面的三维坐标信息,从而实现三维成像。
除了激光扫描成像,立体摄影成像也是一种常见的三维成像技术。
立体摄影成像利用多个摄像头同时拍摄物体,通过对摄像头拍摄的图像进行匹配和处理,可以获取物体表面的三维信息。
这种方法可以利用摄像头的立体视角来实现三维成像,具有成本低、效果好的特点。
另外,光学投影成像也是一种常见的三维成像技术。
光学投影成像利用投影仪将特定图案投射到物体表面,通过对投影图案的变形和变化进行分析,可以获取物体表面的三维信息。
这种方法可以实现对物体表面进行快速、准确的三维成像,具有广泛的应用前景。
总的来说,三维成像技术是一种通过获取物体表面的几何信息来实现三维成像的技术。
激光扫描成像、立体摄影成像、光学投影成像等都是常见的三维成像技术,它们都是基于物体表面的几何信息来实现三维成像的。
随着科学技术的不断发展,三维成像技术将会在更多的领域得到应用,为人们带来更多的便利和惊喜。

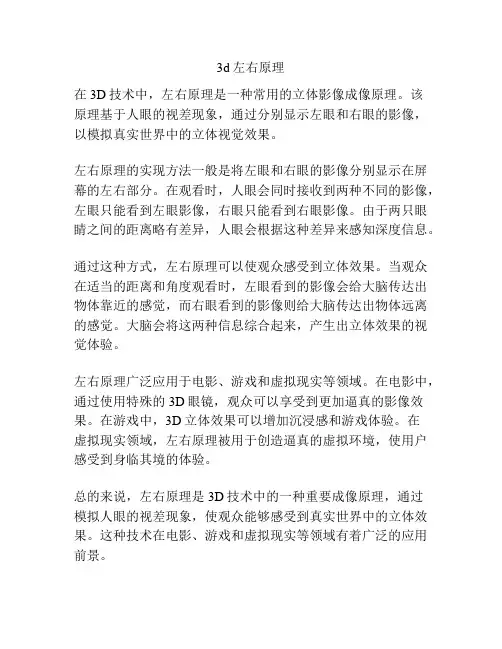

3d左右原理
在3D技术中,左右原理是一种常用的立体影像成像原理。
该
原理基于人眼的视差现象,通过分别显示左眼和右眼的影像,以模拟真实世界中的立体视觉效果。
左右原理的实现方法一般是将左眼和右眼的影像分别显示在屏幕的左右部分。
在观看时,人眼会同时接收到两种不同的影像,左眼只能看到左眼影像,右眼只能看到右眼影像。
由于两只眼睛之间的距离略有差异,人眼会根据这种差异来感知深度信息。
通过这种方式,左右原理可以使观众感受到立体效果。
当观众在适当的距离和角度观看时,左眼看到的影像会给大脑传达出物体靠近的感觉,而右眼看到的影像则给大脑传达出物体远离的感觉。
大脑会将这两种信息综合起来,产生出立体效果的视觉体验。
左右原理广泛应用于电影、游戏和虚拟现实等领域。
在电影中,通过使用特殊的3D眼镜,观众可以享受到更加逼真的影像效果。
在游戏中,3D立体效果可以增加沉浸感和游戏体验。
在
虚拟现实领域,左右原理被用于创造逼真的虚拟环境,使用户感受到身临其境的体验。
总的来说,左右原理是3D技术中的一种重要成像原理,通过
模拟人眼的视差现象,使观众能够感受到真实世界中的立体效果。
这种技术在电影、游戏和虚拟现实等领域有着广泛的应用前景。
3D立体画成像原理立体画是指能够给人以立体感觉的画作。
在二维平面上,通过其中一种技术手段使画面看起来具有深度和立体感。
现代的3D立体画主要有两种成像原理,分别是红蓝立体画成像原理和自动立体画成像原理。
红蓝立体画成像原理是一种较为简单的技术手段。
它的原理是通过将一幅图像分成两个彩色图层,一个是红色通道,另一个是蓝绿色通道。
观看者佩戴带有红蓝滤镜的眼镜时,红色滤镜只能让红光透过,蓝色滤镜只能让蓝绿光透过,这样,左眼只能看到红色通道的图像,右眼只能看到蓝绿色通道的图像,通过视差产生立体感。
自动立体画成像原理则是更为高级的技术手段。
它的原理是通过光学镜头和电子程序控制,使画面中不同位置的图像按照一定规律或者时序切换显示。
例如,左眼视角和右眼视角会以一定的频率交替显示,这样我们的不同眼睛就会在不同的时间看到不同的图像,通过大脑的处理,形成立体的感觉。
这种技术手段需要辅助设备,如电视观看时需要佩戴特殊的立体眼镜。
不论是红蓝立体画成像原理还是自动立体画成像原理,都是通过视差来产生立体感。
视差是指当我们在不同位置观察同一个物体时,由于视角的不同,物体在我们的视线上看到的位置产生位移。
这种视差位移的差异被大脑感知并解读为物体的深度和立体感。
除了视差,还有一些其他因素也会影响到画面的立体感。
例如,透视关系是指物体的尺寸和形状根据其距离观察者的远近来发生变化,这也是我们在现实生活中感知立体世界的一种方式。
在绘画中,透视可以通过线性透视来表现,使得近景大、远景小,强调画面的深度感。
此外,阴影和光影也能够增强画面的立体感,通过模拟光线的照射和反射来表现物体的立体形状。
总的来说,3D立体画通过不同的成像原理和技术手段,使画面呈现立体感,给观看者带来更为真实和立体的感受。
无论是红蓝立体画成像原理还是自动立体画成像原理,都是通过视差的产生和其他视觉效果的应用,使画面看起来具有深度和立体感。
这些技术手段的应用使得艺术创作领域产生了更加丰富的可能性,也开启了人们探索立体美学的空间。
3D成像技术原理1、视差障壁技术电影院在放映3D电影时,广泛采用的是偏振眼镜法。
而视差障壁(Parallax Barrier)技术(它也被称为视差屏障或视差障栅技术),与偏振眼镜法有些相似,不过一个需要通过眼镜,另一个却不需要。
视差障壁技术是由夏普欧洲实验室的工程师经过十年研究的。
它的实现方法是使用一个开关液晶屏、偏振膜和高分子液晶层,利用液晶层和偏振膜制造出一系列方向为90度的垂直条纹。
这些条纹宽几十微米,通过它们的光就形成了垂直的细条栅模式,称之为“视差障壁”。
而该技术正是利用了安置在背光模块及LCD面板间的视差障壁,在立体显示模式下,应该由左眼看到的图像显示在液晶屏上时,不透明的条纹会遮挡右眼;同理,应该由右眼看到的图像显示在液晶屏上时,不透明的条纹会遮挡左眼,通过将左眼和右眼的可视画面分开,使观者看到3D影像。
缺陷:由于背光遭到视差障壁的阻挡,所以亮度也会随之降低。
要看到高亮度的画面比较困难。
除此之外,分辨率也会随着显示器在同一时间播出影像的增加成反比降低,导致清晰度的降低。
2、柱状透镜技术另一项名为柱头透镜(Lenticular Lens)的技术,也被称为双凸透镜或微柱透镜3D技术。
它相比视差障壁技术最大的优点是其亮度不会受到影响,但观测视角宽度会稍小。
它的原理是在液晶显示屏的前面加上一层柱状透镜,使液晶屏的像平面位于透镜的焦平面上,这样在每个柱透镜下面的图像的像素被分成几个子像素,这样透镜就能以不同的方向投影每个子像素。
于是双眼从不同的角度观看显示屏,就看到不同的子像素。
不过像素间的间隙也会被放大,因此不能简单地叠加子像素。
让柱透镜与像素列不是平等的,而是一定的角度。
这样就可以使每一组子像素重复投射社区,而不是只投射一组视差图像。
优点:3D技术显示效果更好,亮度不受到影响;缺点:相关制造与现有LCD液晶工艺不兼容,需要投资新的设备和生产线。
3、指向光源技术指向光源技术(Directional Backlight)3D技术搭配两组LED,配合快速反应的LCD面板和驱动方法,让3D内容以排序方式进入观看者的左右眼互换影像产生视差,进而让人眼感受到3D三维效果。

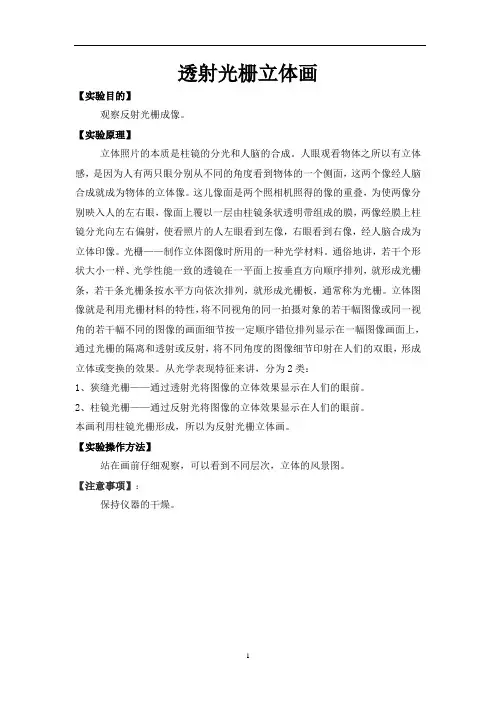

透射光栅立体画
【实验目的】
观察反射光栅成像。
【实验原理】
立体照片的本质是柱镜的分光和人脑的合成。
人眼观看物体之所以有立体感,是因为人有两只眼分别从不同的角度看到物体的一个侧面,这两个像经人脑合成就成为物体的立体像。
这儿像面是两个照相机照得的像的重叠,为使两像分别映入人的左右眼,像面上覆以一层由柱镜条状透明带组成的膜,两像经膜上柱镜分光向左右偏射,使看照片的人左眼看到左像,右眼看到右像,经人脑合成为立体印像。
光栅——制作立体图像时所用的一种光学材料。
通俗地讲,若干个形状大小一样、光学性能一致的透镜在一平面上按垂直方向顺序排列,就形成光栅条,若干条光栅条按水平方向依次排列,就形成光栅板,通常称为光栅。
立体图像就是利用光栅材料的特性,将不同视角的同一拍摄对象的若干幅图像或同一视角的若干幅不同的图像的画面细节按一定顺序错位排列显示在一幅图像画面上,通过光栅的隔离和透射或反射,将不同角度的图像细节印射在人们的双眼,形成立体或变换的效果。
从光学表现特征来讲,分为2类:
1、狭缝光栅——通过透射光将图像的立体效果显示在人们的眼前。
2、柱镜光栅——通过反射光将图像的立体效果显示在人们的眼前。
本画利用柱镜光栅形成,所以为反射光栅立体画。
【实验操作方法】
站在画前仔细观察,可以看到不同层次,立体的风景图。
【注意事项】:
保持仪器的干燥。
1。

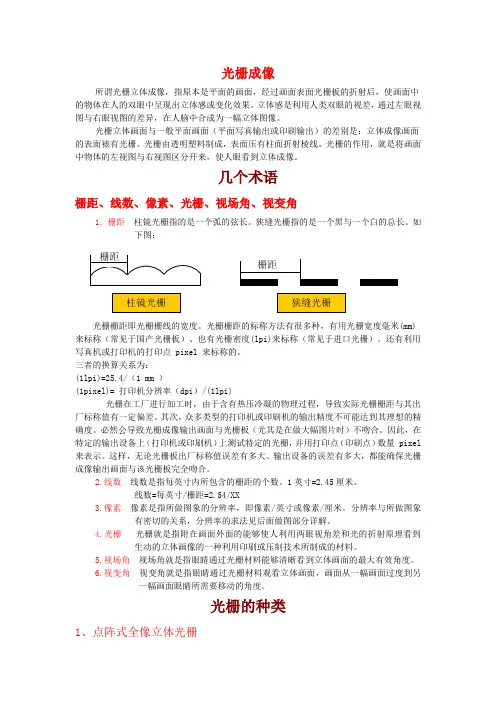

光栅成像所谓光栅立体成像,指原本是平面的画面,经过画面表面光栅板的折射后,使画面中的物体在人的双眼中呈现出立体感或变化效果。
立体感是利用人类双眼的视差,通过左眼视图与右眼视图的差异,在人脑中合成为一幅立体图像。
光栅立体画面与一般平面画面(平面写真输出或印刷输出)的差别是:立体成像画面的表面裱有光栅。
光栅由透明塑料制成,表面压有柱面折射棱线。
光栅的作用,就是将画面中物体的左视图与右视图区分开来,使人眼看到立体成像。
几个术语栅距、线数、像素、光栅、视场角、视变角1.栅距 柱镜光栅指的是一个弧的弦长。
狭缝光栅指的是一个黑与一个白的总长。
如下图:光栅栅距即光栅栅线的宽度。
光栅栅距的标称方法有很多种,有用光栅宽度毫米(mm)来标称(常见于国产光栅板)、也有光栅密度(lpi)来标称(常见于进口光栅)。
还有利用写真机或打印机的打印点 pixel 来标称的。
三者的换算关系为:(1lpi)=25.4/(1 mm )(1pixel)= 打印机分辨率(dpi )/(1lpi)光栅在工厂进行加工时,由于含有热压冷凝的物理过程,导致实际光栅栅距与其出厂标称值有一定偏差。
其次,众多类型的打印机或印刷机的输出精度不可能达到其理想的精确度。
必然会导致光栅成像输出画面与光栅板(尤其是在做大幅图片时)不吻合。
因此,在特定的输出设备上(打印机或印刷机)上测试特定的光栅,并用打印点(印刷点)数量 pixel 来表示。
这样,无论光栅板出厂标称值误差有多大、输出设备的误差有多大,都能确保光栅成像输出画面与该光栅板完全吻合。
2.线数 线数是指每英寸内所包含的栅距的个数。
1英寸=2.45厘米。
线数=每英寸/栅距=2.54/XX3.像素 像素是指所做图象的分辨率,即像素/英寸或像素/厘米。
分辨率与所做图象有密切的关系,分辨率的求法见后面做图部分详解。
4.光栅 光栅就是指附在画面外面的能够使人利用两眼视角差和光的折射原理看到生动的立体画像的一种利用印刷或压制技术所制成的材料。

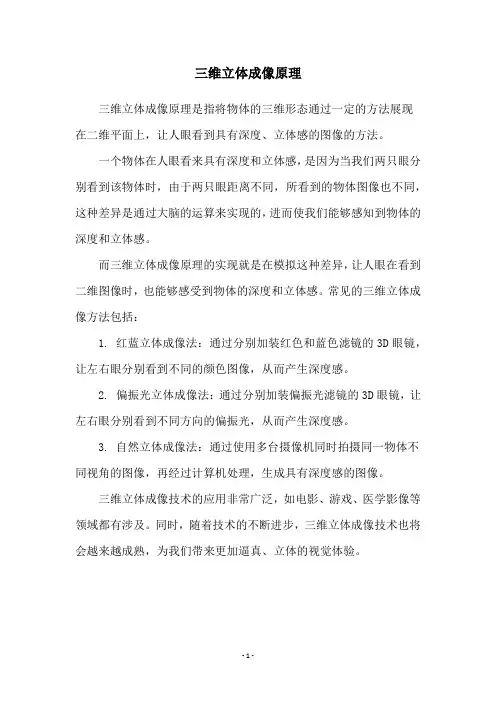

三维立体成像原理
三维立体成像原理是指将物体的三维形态通过一定的方法展现
在二维平面上,让人眼看到具有深度、立体感的图像的方法。
一个物体在人眼看来具有深度和立体感,是因为当我们两只眼分别看到该物体时,由于两只眼距离不同,所看到的物体图像也不同,这种差异是通过大脑的运算来实现的,进而使我们能够感知到物体的深度和立体感。
而三维立体成像原理的实现就是在模拟这种差异,让人眼在看到二维图像时,也能够感受到物体的深度和立体感。
常见的三维立体成像方法包括:
1. 红蓝立体成像法:通过分别加装红色和蓝色滤镜的3D眼镜,让左右眼分别看到不同的颜色图像,从而产生深度感。
2. 偏振光立体成像法:通过分别加装偏振光滤镜的3D眼镜,让左右眼分别看到不同方向的偏振光,从而产生深度感。
3. 自然立体成像法:通过使用多台摄像机同时拍摄同一物体不同视角的图像,再经过计算机处理,生成具有深度感的图像。
三维立体成像技术的应用非常广泛,如电影、游戏、医学影像等领域都有涉及。
同时,随着技术的不断进步,三维立体成像技术也将会越来越成熟,为我们带来更加逼真、立体的视觉体验。
- 1 -。
三维立体成像原理
三维立体成像原理
三维立体成像是指通过某种技术手段,将物体的三维形态以立体的形
式呈现出来。
三维立体成像技术已经广泛应用于医学、电影、游戏等
领域。
那么,三维立体成像的原理是什么呢?
三维立体成像的原理主要有两种:一种是基于人眼视差的原理,另一
种是基于光学成像的原理。
基于人眼视差的原理,是指通过左右眼看到的不同图像,来产生立体感。
这种原理的应用最为广泛,例如电影院里的3D电影,就是通过左右眼看到不同的图像,来产生立体感。
在这种技术中,一般使用偏振
镜或者红蓝色滤镜来实现左右眼看到不同的图像。
基于光学成像的原理,是指通过光学成像的方式,来产生立体感。
这
种原理的应用比较少见,但是在医学领域中应用较多。
例如,CT扫描、MRI等医学成像技术,就是通过不同方向的光线成像,来产生立体感。
在这种技术中,一般使用多个摄像头或者多个光源来实现不同方向的
成像。
无论是基于人眼视差的原理,还是基于光学成像的原理,都需要通过计算机图像处理技术来实现。
例如,在电影中,需要将左右眼看到的不同图像进行处理,使其能够同时呈现在屏幕上。
在医学成像中,需要将不同方向的光线成像进行处理,使其能够呈现出三维的形态。
总之,三维立体成像技术的应用已经非常广泛,不仅可以提高人们的视觉体验,还可以在医学领域中帮助医生更好地诊断病情。
随着技术的不断发展,相信三维立体成像技术的应用会越来越广泛。
3d成像的原理是什么
3D成像的原理是通过使用不同的技术,将对象或场景的三维信息转化为可以观察和感知的图像或视频。
一种常见的3D成像技术是立体视觉,其中使用两个或更多的摄像机来捕捉对象或场景的图像。
这些摄像机可以模拟人眼的位置和角度,从而以稍微不同的视角拍摄同一对象。
然后,这些图像可以通过立体显示技术(如红蓝眼镜或活动眼镜)合成为一个立体图像,给观察者带来立体感。
另一种常见的3D成像技术是激光扫描。
在这种技术中,激光束被用来扫描对象或场景的表面,并测量激光束被反射或散射的时间和强度。
通过对不同位置上的反射数据进行分析,可以创建一个精确的三维模型。
还有一种3D成像技术是体积渲染,它基于 CT 或 MRI 等医学成像技术。
这些技术可以获取对象或人体内部的截面图像,并通过组合这些截面图像来创建一个三维视图。
除了这些常见的3D成像技术外,还有其他一些方法,如投影显微镜和全息成像等。
这些技术都有各自的原理,但都旨在捕捉和呈现对象或场景的三维信息。
神奇的三维立体图——考你的眼力极限!1.1:什么是三维立体图立体图:那种二维图像里藏有三维图像的图像。
立体图的原理:人的两只眼睛之间有一定的距离,这就造成物体的影象在两眼中有一些差异。
1.2:三维立体图的发展历史历史上最早研究立体成像原理的人是欧几里德与达•芬奇。
1838年,英国的查理士•威斯顿爵士(Sir Charles Wheastone)发明了立体双图(Stereo Pair,即两张描绘同一景物但却有立体图的图像)及其观察器,成了视差立体图技术的先驱者。
1839年,人们发现了立体照相机,它有平行设置的两个镜头,两张底片同时曝光。
得到的两张照片虽然照的是同一景物,但拍摄角度却有着细微差别,这两张照片即构成了立体双图。
在上世纪下半叶和本世纪初,立体双图在西欧一直是很时髦很热门的一项技术,并逐渐和艺术融合起来。
大量的立体摄影作品和绘画作品被创造了出来。
同时,这类作品也开始向东方传播。
随着计算机的出现与发展,使立体图像技术发生了实质性的变化。
1959年,雷达专家贝勒•居里兹博士(Dr.Bela Julesz)参照雷达成像的原理。
第一次用计算机作出了随机点立体双图(Two Picture Random-Dot Stereogram),简称Two-Pictures R.D.S).居里兹博士的工作的重大意义在于:他首次证明了立体双图中每一幅图不必一定是可观赏的景物,可以是没有什么意义的随机点阵。
而两幅图的叠合却可形成一定的立体图像。
1979年,克里斯多福•泰勒博士(Dr.Christopher Tyler)实现了视差立体图像技术中的最重要的突破,他发明了单画面的随机点三维立体图像(Single _Picture R.D.S)这种图像实质上是大量随机点的横向的有规律的重复和组合。
在立体双图中,由于人的两眼距离的限制,两幅图的横向宽度均不宜超过6.2cm。
这就大大限制了其应用范围,而泰勒博士发明的单画面立体图像就突破了这种限制。
3D成像的介绍和工作原理以及应用3D成像是一种通过获取并处理目标物体在三维空间内的信息,将其显示为可以与真实物体相似的立体图像或模型的技术。
它利用了不同视角、深度信息和纹理等多种数据来构建一个真实感强烈且立体的场景。
3D成像技术广泛应用于计算机图形学、医学、机器人、虚拟现实、增强现实以及艺术设计等领域。
工作原理:1.数据获取阶段:数据获取是3D成像的关键步骤。
它使用不同的传感器或设备来收集目标物体的多个角度或位置的图像或点云数据。
-激光扫描:通过激光器发射光束并记录光束对目标物体的反射,从而确定物体表面的位置和形状。
激光扫描仪可以提供高精度的三维点云数据。
-立体相机:使用两个或多个相机同时拍摄目标物体的图像。
通过比较这些图像之间的差异,可以获取物体的深度信息。
-超声波扫描:使用超声波传感器发送短脉冲,并记录脉冲回弹的时间和强度。
利用声波的传播速度和时间差,可以计算物体的位置。
2.数据处理阶段:数据处理是3D成像过程的核心部分。
它涉及对收集到的数据进行处理、融合和重建,以生成一个完整和准确的三维模型。
-数据对齐:将从不同视角或位置获取的数据进行对齐,以确保它们在相同的参考坐标系中。
-点云拼接:将多个点云数据拼接在一起,形成一个完整的点云模型。
-纹理映射:将拍摄到的纹理信息映射到点云模型上,使其更具真实感和细节。
应用领域:1.虚拟现实(VR)和增强现实(AR):3D成像技术使得创建逼真的虚拟世界和真实世界的结合成为可能。
它可以用于游戏、模拟培训、虚拟旅游等领域,为用户提供更具沉浸感的体验。
2.电影制作和动画:3D成像技术广泛应用于电影制作和动画中,可以创建逼真的角色和场景,提高视觉效果和真实度。
3.医学:通过激光扫描等3D成像技术,可以生成人体器官的三维模型,用于诊断、手术模拟和定制医疗器械等方面。
4.工程设计与制造:在工程设计与制造中,使用3D成像技术可以生成用于原型制作和产品设计的虚拟模型,减少试错成本和时间,提高效率。
3D 成像的介绍和工作原理以及应用
3D 成像技术已经走出学术研究实验室很远一段路程,得益于传感器、照明,以及最重要的嵌入式处理技术的创新发展,3D 视觉目前已经广泛用于多种机器自动化应用。
从视觉引导的机器人装箱到高精度计量,最新一代的处理器现在能够处理海量的数据集和复杂的算法,从而提取出深度信息和快速做出决策。
通过LabVIEW 视觉开发模块的这样一个软硬件无缝集成的3D 视觉工具,工程师们能够在一个图形开发环境中访问3D 视觉。
1. 3D 成像介绍
使用2D 相机传感器或者其他光学感应技术来计算深度信息有多种方法。
下文简要说明了最为常用的方法:
2. 视觉开发模块中的立体视觉功能
从LabVIEW 2012 开始,视觉开发模块包含了双目立体视觉算法,计算来自多只相机的深度信息。
利用两只相机的校准信息,新型算法能够生成深度图像,提供了更加丰富的数据来识别物体、检测缺陷,以及引导机器人臂的运动和响应。
3D立体成像技术的原理与应用随着科技的发展,3D立体成像技术已经逐渐走进了人们的生活。
不论是电影、游戏还是VR技术,都离不开3D立体成像技术的支持。
那么,这项技术到底是如何实现的呢?它在实际应用中有哪些优势和不足呢?下面我们将逐一探讨。
一、原理3D立体成像技术通过获取物体表面的空间信息,将其还原成一幅立体图像。
其原理主要有两种:一种是基于光学原理的立体成像技术,包括双目视差原理和全息照相原理;另一种是基于计算机视觉技术,包括多视角成像技术和光线跟踪技术。
1. 双目视差原理这种技术是最常见的3D成像技术。
简单来说,双目成像机会模拟人眼的视觉效果,以左右两个摄像机对同一物体进行拍摄,通过视差产生的效果,实现3D成像。
当众视差角度增大时,人眼会感受到物体的距离越来越近,当距离超过一定范围时,人眼无法感受到深度差异。
2. 全息照相原理全息照相是一种以全息玻璃作为介质,在白光下将物体与光源同时记录在照相底片上的技术。
全息底片可保存被记录物体的三维形貌、位置信息和相位信息,并且可以在透过光源发出的参考光照射时,将记录的物体三维图像还原出来。
3. 多视角成像技术多视角成像技术是利用多个摄像头记录同一物体,再通过计算机处理得出全息图像的方法。
这种技术能够捕捉物体的多个角度,还原出更为真实和全面的图像。
4. 光线跟踪技术光线跟踪技术是一种基于计算机的图像生成技术。
通过模拟光线在场景中的传播路径,进行反射、折射等过程模拟得到想要的图像效果,其渲染质量和表现效果非常高。
二、应用作为一项先进的3D成像技术,3D立体成像技术在各个领域得到广泛应用:1. 电影制作在电影制作中,3D立体成像技术可以非常真实地展示出场景和角色的立体效果,使得观众进入虚拟世界时感觉非常真实。
能够给电影行业带来更多新的创作技巧和意义。
2. VR技术使用VR技术,人们可以有更为真实的游戏体验和虚拟现实体验,而3D立体成像技术成为VR技术的重要组成部分。
双目立体成像原理双目立体成像原理双目立体成像是一种通过两个视角来获取三维信息的技术,它模拟了人类的视觉系统,可以在计算机图形学、计算机视觉、虚拟现实等领域得到广泛应用。
本文将从以下几个方面来介绍双目立体成像的原理。
一、基本概念1. 双目视差双目视差是指两个眼睛看到同一物体时,由于它们之间的距离不同而产生的物体位置差异。
这种差异可以用一个参数来表示,即视差值。
2. 视平面视平面是指眼睛所在位置与物体之间的平面。
在双目立体成像中,我们通常将视平面作为参考平面,用来计算双目视差。
3. 基线距离基线距离是指两个摄像头之间的距离,它决定了双目立体成像的精度和范围。
基线距离越大,可测量的深度范围就越广;基线距离越小,精度就越高。
二、原理分析1. 左右图像采集在进行双目立体成像之前,首先需要采集左右两个视角的图像。
这可以通过两个摄像头来实现,将它们分别放置在左右两侧,并保证它们的位置和朝向相同。
2. 图像校正由于左右两个摄像头之间存在一定的距离和角度差异,所以采集到的图像可能存在畸变。
为了消除这种畸变,需要进行图像校正。
这可以通过标定摄像头的内部参数和外部参数来实现。
3. 视差计算在进行双目立体成像时,我们通常将左侧图像作为参考图像,右侧图像作为待匹配图像。
通过比较左右两幅图像中对应点的亮度或颜色值等特征来计算它们之间的视差值。
4. 深度计算通过视差值和基线距离可以计算出物体到相机的距离。
具体公式如下:深度 = 基线距离× 焦距 / 视差值其中,焦距是指相机镜头的焦距。
5. 三维重建在获取了物体到相机的深度信息后,就可以进行三维重建了。
这可以通过将深度信息转换成点云数据,并使用三维建模软件来实现。
三、应用领域1. 计算机图形学双目立体成像可以用来生成逼真的三维图像和动画,为计算机图形学提供了重要的技术支持。
2. 计算机视觉双目立体成像可以用来进行物体识别、目标跟踪、姿态估计等任务,为计算机视觉提供了一种重要的手段。
立体成像基本原理创新实验立体成像是指通过光学系统将物体的三维信息转化为人眼可以观察到的立体图像的过程。
立体成像的基本原理是通过利用人眼对物体的不同视角的观察,以及光线在空间中的传播特性,使得人眼可以感知到物体的深度和立体感。
在传统的立体成像方法中,常用的方式是利用双目视差原理。
即通过左右两个眼睛同时观察物体,由于两个眼睛的位置不同,所看到的物体位置也会有微小的差别。
人脑会通过分析这种差别来判断物体的远近关系,从而产生立体感。
这种成像方式在人类的日常生活中是最为常见的,比如我们可以通过左右眼睛的差异来判断物体的距离远近。
然而,传统的立体成像方法在实际应用中存在一些局限性。
首先,传统方法只能实现对静态物体的立体成像,对于动态物体的成像效果较差。
其次,传统方法对于观察者的位置有较大的限制,只能在特定的位置才能获得较好的立体效果。
此外,传统方法对于复杂场景的成像效果也较差,往往无法准确地还原物体的立体信息。
为了克服这些局限性,近年来研究人员提出了一些创新的立体成像方法。
其中一种方法是基于多相机阵列的成像技术。
通过使用多个摄像机同时拍摄物体的不同视角,再将这些不同视角的图像进行处理和融合,可以得到更加真实和准确的立体效果。
这种方法可以有效地解决传统方法对观察者位置的限制,同时也可以实现对动态物体的立体成像。
另一种创新的立体成像方法是基于光场成像的技术。
光场成像是利用特殊的光学元件和图像处理算法来捕捉和重构光场信息的技术。
通过光场成像技术,可以获得物体在不同视角下的光场信息,从而实现高质量的立体成像效果。
光场成像技术具有较大的灵活性和适应性,可以应用于各种不同的成像场景,并且可以实现真实感和细节感较强的立体图像。
除了以上两种创新的立体成像方法,还有一些其他的方法也在不断被研究和探索。
比如基于激光雷达和深度传感器的立体成像方法,通过测量物体与传感器之间的距离信息,可以实现高精度的立体成像效果。
另外,还有一些基于光学干涉和衍射效应的立体成像方法,通过利用光的波动性和干涉特性,可以实现高分辨率和高质量的立体成像。
立体成像显示原理[图]
立体显示原理 1 概述
2 技术原理
2.1分类主动立体系统被动立体系统光谱分割立体显示系统2.2 不同立体显示方法对比表1 概述人们对视觉听觉的追求总是趋向于真实再现,二维画面对一般显示应用而言可以很好的表达所需的中心思想,但在一些特定行业和领域,以及追求感官震撼的娱乐场所等地方,平面图像就完全无用武之地,所以三维立体投影成为这些领域的必备系统。
需要立体投影应用的环境通常包括:航天/航海/汽车等行业的模拟系统,地质探测,药品,建筑,工程,制造,博物馆,科研机构,影院,娱乐等等。
以往并不常见的3D显示方案演示,今年则逐渐开始了热起来的趋势。
3D立体或沉浸环境影像的应用从高端到民用,应用可以说无处不在。
高端包括为工业及研究机构提供的基于虚拟现实、模拟防真技术的可视化解决方案,我们日常可接触到的包括如科普场馆等寓教于乐的三维立体显示。
成像技术不断发展,像素越来越高,我们能够在更大的屏幕上看到更清晰明亮、色彩丰富、的视频和图形,但它们始终有一个限制,即它们是二维的。
我们眼睛所看到的真实世界不只是简单的平面图像,而是具有景深的立体3维,这种感知3维的能力是视网膜不一
致(或称为左右眼看一个物体位置的轻微偏移)的一个副功能。
因此如果要设计一个立体投影系统,它必须要模拟人类在观看物体时视网膜成像的这种视差。
这种感觉暗示我们,看到的就是真实的(或几乎是真实的),而不是平面的2维的。
2技术原理由于人眼有4的距离,所以实际上我们看物体时两只眼睛中的图像是有差别的。
两幅不同的图像输送到大脑后,我们看到的是有景深的图像。
只要符合常规的观察角度,即产生合适的图像偏移,形成立体图像并不困难,这就是计算机和投影系统的立体成像原理。
依据这个原理,结合不同的技术水平有不同的立体技术手段。
从计算机和投影系统角度看,根本问题是图像的显示刷新率问题,即立体带宽指标问题。
如果立体带宽足够,任何计算机、显示器和投影机显示立体图像都没有问题。
2.1分类投影显示系统可以分为三类:·主动显示系统·被动显示系统光谱分割立体显示系统主动立体系统主动
立体投影系统的构成:·主动立体眼镜- 两个交替开关的LCD镜片·同步信号红外发射器·正常工作时需要投影机的输出刷新频率范围为96-144Hz(左右眼交替显示)·高分辨率高刷新率信号源·标准屏幕用一台输出刷新频率范围为96-144Hz的投影机将左右眼画面交替显示,实际画面的刷新频率为48-72Hz普通银幕,配置外部同步装置和主动立体眼镜,靠同步切换主动立
体眼镜来实现左、右眼的影像分离,立体效果很好。
但是带来的问题之一就是立体眼镜的频繁开关闪烁带来眼睛的不适。
主动立体投影的光损很大,投影机输出光线的利用率一定低于16%,因为:投影机做立体图象显示时,输出的左右图像的实际亮度为标称立体亮度值(投影机说明书标称)的45%(理想值为50%),光线通过液晶立体眼镜片后亮度至少要减少65%,因此剩余的亮度为45%*35% < 16%)。
如果亮度因素特别重要,用低亮度的投影机做主动立体显示时效果不能令人满意,例如亮度为4000流明的投影机,实际主动立体亮度只有为640流明。
加之眼镜成本比较高,因此这种显示技术比较适合中等或中等以下的放映厅使用。
被动立体系统被动立体投影是基于偏振光原理的投影方式,其原理如下:根据光的波动学说,普通光的振动是全方位的。
只有一个振动方向的光叫做偏振光。
用特殊材料制成的偏振光透镜,相当于一个由一组平行的细长缝组成的光栅。
这个光栅只允许振动方向与细缝一致的偏振光通过。
其他振动方向的偏振光则不能通过。
用振动方向相互垂直的两束偏振光把两幅图像投射到银幕上,再用透光方向相互垂直的两个偏振光透镜观看,两只眼睛就会看到不同的图像,左眼只看到左边的图像,右眼看到右边的图像,从而得到立体影象。
基于以上的原理,在具体应用中是通过两个投影仪生成一组具有双目视差的图像,此两幅图像重叠地投影在同一块屏幕
上。
此时用人的肉眼观察屏幕,看到的是带有重影的三维实体。
为了能够让人的左右眼分别看到立体图像组中的对应图像,采用偏振片作为启偏器和检偏器,使两个投影仪投出的光束经过偏振后偏振方向相互正交,经屏幕反射后由检偏器分别接收左右眼光束。
检偏器是一组相互正交且分别与启偏偏振片偏振方向一致的偏振片,在观察立体图像时以眼镜的形式被观察者佩戴。
光在传播中,经过2片极化方向相同的偏振镜片时,可以透光;在经过2片极化方向相反的偏振镜片时,就不能透光。
我们将2台投影机叠加显示,镜头前方分别安装极化方向相反的偏振镜片;而偏振眼镜的镜片也同样是极化方向相反的。
这样,我们的左右眼只能分别看到某一台投影机投射的画面。
这样,我们的左右眼只能分别看到某一台投影机投射的画面。
立体图像经过偏振眼镜检偏后分别投影在两个眼睛的视网膜上,使人的左右眼分别观察到两幅具有视差的图像。
影像播放部分的处理是将左右眼不同的视角画面分别给到2台投影机中,这就是双机叠加的被动立体显示。
单通道的被动立体显示系统构成:·片源:被动立体片源;·两台投影机:两台投影机分别对应左右眼的图象;·两片偏振片:将两台投影机的极化方向与立体眼镜对应的镜片一致;·要求使用高增益金属屏幕;被动立体眼镜- 左右眼镜片采用不同的极化方向。
偏振眼镜的原理:光线传播时,垂直传播方向的360度都有光波震荡传输。
光的偏振实际上是利用某一特定方向的光波进行显示的原理。
以前的线性偏振的原理是偏振片方向不动,光只能以固定的角度传输,此方法的缺点是头部不能偏移,因此现在已被淘汰。
圆周偏振技术的原理是光的偏振方向可旋转变化,左右眼看到的光线的旋转方向相反。
基于圆周偏振技术,观察者的头部可以自由活动,因为光线的方向变化不影响显示。
所以现在的被动立体显示中通常选用基于圆周偏振技术的偏振眼镜作为检偏器。
基于偏振原理的立体投影技术对屏幕的要求:立体投影除了对屏幕的偏振性要求很高外,对屏幕的增益也提出了要求。
立体投影过程中存在着严重的光损问题,由于技术的不同,光损程度从立体投影除了屏幕的偏振性要求很高外,屏幕的增益也提出了要求。
立体投影程中存在着重的光,由于技的不同,光程度从50%到80%不等。
说到高增益,很多人很自然的就想到了金属幕。
虽然金属幕的增益达到了立体投影的需求,但是金属幕本身存在着严重的太阳效应和金属眩光问题,这也会严重影响立体投影的显示效果,无法达到满意的效果。
所以在选择投影幕的时候要注意全面考虑幕的尺寸,弧度,增益以及视角等指标。
2.1.3光谱分割立体显示系统光谱分离立体成像技术是目前世界上最先进的立体投影显示技术,完美的分离,
独特的,舒适的,轻松的立体解决方案,特别是在被动式多通道立体投影显示系统或被动式背投影立体显示系统中,该技术的作用和价值尤为特出。
光谱分割立体显示系统利用光谱分割方法将左、右眼影像分离开,可以使用普通银幕,配置专用眼镜,成本不高,因此比较适合于银幕较大的放映厅使用。
光谱分离立体成像技术这些先进的技术特性解决了目前多通道立体投影显示领域两个非常棘手的技术难题:一是基于偏振立体成像技术的通道间图像之间存在的亮度和色彩差异;而且图像的显示质量、立体感和人的舒适性也得到空前的提高。
光谱分离立体成像技术与传统的偏振立体成像技术最大的区别在于它采用光谱分离的方法实现左右眼立体像的高度分离,根据不同色光的波长不同将图像进行分离,没有任何的信号转换处理过程,因此也被称为被动立体成像。
信号源本身未经过处理,也就不存在信号不同步问题。
它不依赖于具有高增益指数的金属投影屏幕,在漫反射的普通幕布上即可实现立体成像,而经漫反射幕反射后的光线方向是杂乱无章的,整个屏幕的光线反射不具有固定的方向性,这样就和漫反射投影显示系统一样,无论观察者的视点为屏幕前的任何位置,均不会出现通道间图像的亮度和色彩差异。
也因此可以避免主动立体成像技术中因屏幕太大或多通道系统存在的“太阳效应”问题。
光谱分离光学过滤器还可将传统的主动立体信号转换成同样刷新率的、感觉更舒适
的光谱立体图像输出,观众通过使用光谱分离立体眼镜可舒适地享受高质量的立体图像效果。
