第八节 砂砾石换基

地基处理(砂和砂石换填工程)技术标准
1 适用范围 2 编制依据 2.1《建筑地基处理技术规范》JGJ79-2012 2.2《工程地质勘察报告》 2.3《建筑施工手册》（第五版） 2.4《施工现场临时用电安全技术规范》JGJ46-2017 2.5《工程建设标准强制性条文》2016 版 3 主要材料、品种、规格与型号 3.1 砂：宜用颗粒级配良好、质地坚硬的中砂或粗砂，当用细砂、粉砂时，应掺 加粒径 20~50mm 的卵石（或碎石），但要分布均匀。砂中有机质含量不超过 5%，含泥量应小于 5%，兼作排水垫层时，含泥量不得超过 3%。 砂石：用自然级配的砂砾石（或卵石、碎石）混合物，粒级应在 50mm 以下， 其含量应在 50%以内，不得含有植物残体、垃圾等杂物，含泥量小于 5%。 4 砂及砂石垫层构造要求及工艺流程 4.1 垫层的构造既要求 4.1.1 垫层的厚度 垫层的厚度 z 应根据垫层底部软弱土层的承载力确定，即作用在垫层底面处土的 自重压力（标准值）与附加压力（设计值）之和大于软弱土层经深度修正后的地 基承载力标准值（图 1），并应符合下式要求：
b'≥b＋2ztgθ（2） 式中 b'——垫层底面宽度； θ——垫层的压力扩散角，可按表 3 采用；当 z/b＜0.25 时，仍按表中 z/b＝0.25 取值。 其他符号意义同上。
垫层顶面每边宜超出基础底边不小于 300mm，或从垫层底面两侧向上按当地经 验的要求放坡。大面积整片垫层的底面宽度，常按自然倾斜角控制（图 2）适当 加宽。
图 2 砂或砂石垫层 （a）柱基础垫层；（b）设备基础垫层 1-柱基础；2-砂或砂石垫层；3-回填土；4-设备基础 α-砂或砂石垫层自然倾斜角（休止角）；b-基础宽度
垫层的承载力宜通过现场试验确定，当无试验资料时，可按表 4 选用，并验算下 卧层的承载力。

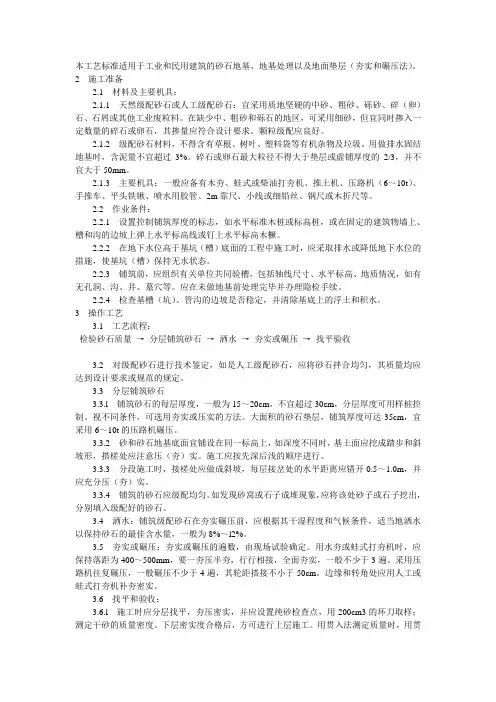

本工艺标准适用于工业和民用建筑的砂石地基、地基处理以及地面垫层（夯实和碾压法）。

2 施工准备2.1 材料及主要机具：2.1.1 天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。

在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。

颗粒级配应良好。

2.1.2 级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。

用做排水固结地基时，含泥量不宜超过3%。

碎石或卵石最大粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。

2.1.3 主要机具：一般应备有木夯、蛙式或柴油打夯机、推土机、压路机（6～10t）、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅丝、钢尺或木折尺等。

2.2 作业条件：2.2.1 设置控制铺筑厚度的标志，如水平标准木桩或标高桩，或在固定的建筑物墙上、槽和沟的边坡上弹上水平标高线或钉上水平标高木橛。

2.2.2 在地下水位高于基坑（槽）底面的工程中施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无水状态。

2.2.3 铺筑前，应组织有关单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。

应在未做地基前处理完毕并办理隐检手续。

2.2.4 检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。

3 操作工艺3.1 工艺流程：检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收3.2 对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。

3.3 分层铺筑砂石3.3.l 铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。

视不同条件，可选用夯实或压实的方法。

大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。

3.3.2 砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。

井研至五指山段路基土建工程(K83+765.84-K94+850)4fE^gSirXINCTAI RBCC换填砂砾石施工方案邢台路桥建设总公司仁寿至屏山新市公路LJ8标段项目经理部二零一七年四月1编制依据及编制原则1.1编制依据1.2编制原则2匸程概况24工程概况2.2水文、地质2.3施工条件2.4主要设计标准2.5换填砂砾石工程简介25.1设计说明25.2规范要求2.6工程项目位置3施工部署3.1施工组织机构3.2资源配冒计划4 L期进度计划5施匸准备6匸艺流程及方法6,1工艺流程图6. 2施工方法7工期保证措施7.1匸期目标7. 2工期保证体系8品质工程保证措施&1品质工程创建措施11 15 15 15 18 188.2质量目标19 8. 3质量保证体系19 8. 4质量控制措施21 9安全生产保证措施22 9.1安全目标22 92安全技术措施23 9. 3施工安全注意事项24 10绿色交通示范工程创建措施25 W.1文明施•匸2510.2绿色交通保证措施284换填砂砾石施工方案1编制依据及编制原则L1编制依据1、《公路工程施工质量验收规范》(DGJ08-119-2005)。

2《公路工程质量检验评定标准》(JTG F80/1-2004)。

、3《四川省高速公路施工标准化技术指南》(川交函【2012】55号) 、4《公路路基施工技术规范》(JTG F10-2006)。

、5《公路工程施工安全技术规范》(JTG F90-2015)。

、6、仁沐新高速路基土建招标文件及补充技术规范。

7、山业主单位提供的《仁寿经沐川至屏山新市(含马边支线)高速公路井研至五指山两阶段施工图》。

8、国家和交通部相关方针政策、规范、验标及施工指南等。

9、四川省仁寿至屏山新市公路井研至五指山段路基土建工程LJ8合同段《实施性施工组织设计》°1.2编制原则1、充分理解并严格遵循仁沐新高速公路仁寿至井研LJ8标段施工承包合同的规定和设讣施丄图纸，按照公路施工规范的要求和合同工期，优化施工组织，全面规划、统筹安排、突出重点、保证质量按期完成施工任务。

换填砂砾石施工方案(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--换填砂砾石、建渣施工方案换填砂砾石、建渣施工方案一、编制依据1、《成都理工大学图书馆建设项目图书馆区域（校园一环路内侧）总平工程设计图纸》2、《城镇道路工程施工与质量验收规范》（CJJ1-2008）3、《市政道路路基施工技术规范》（JTG/T F50-2011）4、《市政道路工程施工安全技术规程》（JTJ076-95）二、工程概况道路路基及硬质景观（铺装）范围内存在淤泥、软塑状粉质粘土、基础软弱不能作为持力层，采用全部清除换填砂砾石、建渣处理。

砂砾石、建渣最大粒径不大于100mm，且应满足道路填料要求，压实度符合设计及规范规定三、施工方案（一）施工准备工作1、场地清理采用全站仪进行准确放样，根据路基填高计算出路基底宽，确定地表清理界限。

地表清理前将软基处理地段的积水引至线外沟渠，疏干地表。

采用推土机或挖掘机将施工范围内的淤泥、软塑状粉质粘土、软弱层清理干净，尽量不扰动下层土方。

开挖后的淤泥或腐殖土堆放至线外，经初步晾晒，采用汽车运至弃碴场集中堆放。

2、材料准备材料进场应对进场道路进行调查，确保进场道路通畅。

材料采用天然砂砾和建渣，最大粒径不大于100mm。

3、施工放样按施工图纸的要求精确放出换填边线，并将上述成果报监理工程师审批。

4、技术准备①、施工前仔细阅读设计文件、设计技术交底。

②、做好现场调查工作，为确保工程质量及工期提供有利条件。

③、项目部在施工前召开施工班组在内的现场会，对其进行详细的技术交底。

确保每道工序交待清楚，并形成交底记录。

保证施工管理人员与工人熟悉换填的施工工艺及流程。

对施工人员进行技术交底，明确各自的职责。

5、机械准备换填施工的机械设备主要为挖掘机、自卸车、推土机、压路机和洒水车。

淤泥软土挖除及外运采用挖掘机、自卸车或推土机，砂砾石、建渣运输进场采用自卸车，砂砾石、建渣摊平采用推土机，砂砾石、建渣碾压采用压路机和洒水车。
