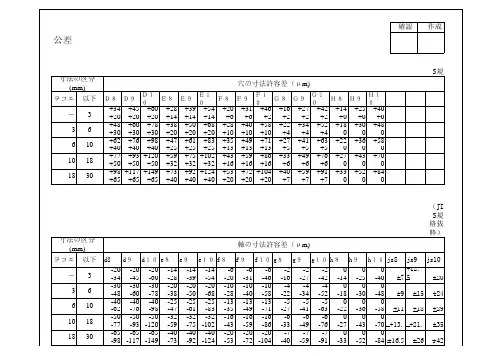

各国齿轮精度等级对照
国 家 标 准 精 度 等 级
美国标准 ANSI 4 3 2 1
美国标准 AGMA 16 15 14 13 12 11 10 9 8 7 6
日本标准 JIS 0 1 2 3 4 5 6 7 8
国际标准 ISO 1 2 3 4 5 6 7 8 9 10 11 12
中国标准 GB 3 4 5 6 7 8 9
德国标准 DIN 1 2 3 4 5 6 7 8 9 10 11 12
英国标准 BS A1 A1 B C D
法国标准 FN A B C D E
各国齿轮精度等级对应关系表
类 符号 标 准 精 度 等 级
单 项 公 差 Fr IS0；GB/T 3 4 5 6 7 8 9 10
DIN 4 5 6，7 8 9 10 10 11
JIS -- 0 1 2 3 4 5 6
AGMA 15 14 13 12，11 10 9 9 8
fpt IS0；GB/T 3 4 5 6 7 8 9 10
DIN 3 4 5，6 7 8 9 10 --
JIS -- 0 1 2 3 4 5 6
AGMA 15，14 13 12 11 10 9 8 7
Fa IS0；GB/T 3 4 5 6 7 8 9 10
DIN 3 4 5 5 6 7 8 9，10
JIS -- 0 1 2 3 3 4 --
AGMA 15 14 13 12 11 10 9，8 7，6
F〃 i IS0；GB/T 3 4 5 6 7 8 9 10
DIN -- 5，6 7 8 9 10 -- 11
AGMA -- 14，13 12 11 10 9 8 8
F〃 i IS0；GB/T 3 4 5 6 7 8 9 10
DIN -- 5 6 7 8 9 9 10
AGMA -- 13 12 11 10 9 8 7
注：ISO 1328.1—1997、ISO 1328.2--1997——国际标准； DIN 3961-8～3967-8---1978——德国标准； JIS B1702～1703(85)——日本标准； ANSI/AGMA 2000---A88——美国标准； GB/T 10095.1—2001、GB/T 10095.2--2001——中国标准。

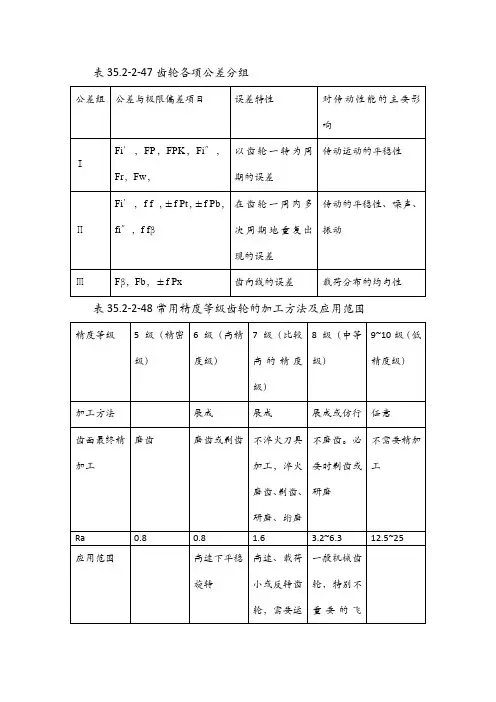

在直齿轮零件图上应标注齿轮的精度等级和齿厚极限偏差的字母代号。 技术部 | 深圳市御嘉鑫五金制品有限公司 2
例：7-6-6 G M GB100095-88 含义：齿轮的第一组公差精度为7，第二组公差的精度等级为6，第三组公差的精度等级为6，齿厚上偏差为G级，齿厚下偏差为M级。 例：7FL GB100095-88 含义：齿轮的三个公差组精度同为7级，其齿厚上偏差精度等级为 F，齿厚下偏差精度等级为L。 所以，7-Dc对于零件直齿轮来说，其含义是：齿轮的三个公差组精度同为7级，齿厚上偏差精度等级为D，齿厚下偏差精度等级为c。 如果是锥齿轮，图样标注上应注明精度等级、最小法向侧隙种类、法向侧隙公差种类。 例：8-7-7 c B GB 11365-89 含义：齿轮的第一组公差精度为8级，第二、三组公差的精度等级为7级，最小法向侧隙种类为c，法向侧隙公差种类为B。 所以，7-DC在锥齿轮中代表的含义是： 齿轮的三组公差精度等级都为7级，最小法向侧隙种类为D，发向侧隙公差种类为C。
