4.6.2 Heat sink-Contact
散热片――接触片
arget-Class 1,2,3
目标——等级1,2,3
· Component and heatsink are in full contact
with the
mounting surface.
组件和散热片与安装表面完全接触
· Hardware meets specified attachment requirements.
部件满足规定的接触要求。

Figure图4-64
1. Heat sink
散热片
Acceptable-Class 1,2,3
可接受的——等级1,2,3
· Component not flush.
组件不平齐
· Minimum 75% contact with mounting surface.
至少有75%与安装表面接触
· Hardware meets mounting torque requirements if
specified.
如果有规定，部件满足安装的转距要求
Figure图4-65
1. Gap
2. Heat sink
间隙散热片
Defect-Class 1,2,3
缺点——等级1,2,3
· Component is not in contact with mounting surface.
组件没有接触到安装表面
· Hardware is loose and can be moved.
部件松弛可以移动。

Figure图4-66
1. Heat sink
2. Gap
散热片间隙
5.1 Orientation
方向
5.1.1 Orientation-Horizontal
方向——水平
Target-Class 1,2,3
目标——等级1，2，3
•Components are centered between their lands.
组件位于焊盘中央
•Component markings are discernible.
组件标识清晰可见
•Nonpolarized components are oriented so that
markings all read the same way (left-to-right
or top-to-bottom).
Figure图5-1 无极性组件的方向应使其标识都能按同样方式
进行辨识
（从左到右或从上到下）
Acceptable-Class 1,2,3
可接受的——等级1，2，3
•Polarized and multilead components are
oriented
correctly.
有极性和多引脚的组件应按正确方向安装。

•When hand formed and hand-inserted,
polarization
symbols are discernible.
当手工成型及手插件时，极性符号可以辨识。

•All components are as specified and terminate to
Figure图 5-2 correct lands.
所有组件都符合规定并连接到正确的焊盘上。

•Nonpolarized components do not need to be oriented so
that markings all read the same way(left-to right or top
to-bottom).
无极性的组件不需要按同样的方向，只要标识可按相同方向辨识即可（从左到右或从上到下）.
5.1.1 Orientation-Horizontal(cont.)
方向——水平（续）
Defect-Class 1,2,3
缺点——等级1，2，3
•Component is not as specified (Wrong part).
组件不符合规定（组件错误）
•Component not mounted in correct holes.
组件没有安装在正确的孔中。

•Polarized component mounted backwards.
有极性组件安装方向相反。

•Multileaded component not oriented correctly.
Figure图 5-3 多引脚组件的安装方向不正确。

5.1.2 Orientation-Vertical
方向——垂直
Target-Class 1,2,3
目标——等级 1，2，3
•Nonpolarized component markings read from
the top
down.
无极性组件的标识可以从上至下辨识
•Polarized markings are located on top.
极性标识位于顶部.
Figure图 5-4
Acceptable-Class 1,2,3
可接受的——等级 1，2，3
•Polarized part is mounted with a long ground
lead.
极性组件安装时有长的接地引脚
•Polarized marking hidden.
极性标识被隐藏起来
•Nonpolarized component markings read from bottom to top.
无极性组件标识可以从底至上辨识。

Figure图 5-5
Defect-Class 1,2,3
缺点——等级 1，2，3
•Polarized component is mounted backwards.
极性组件安装反向。

Figure图 5-6
5.2 Mounting
安装
5.2.1 Mounting-Horizontal-Axial Leaded-Supported Holes
安装——水平——轴向引脚——有支撑孔
Target-Class 1,2,3
目标——等级1，2，3
•The entire body length of the component is in
contact with the board surface.
整个组件本体长度与线路板表面完全接触
•Components required to be mounted off the
board are ,at least 1.5mm[0.059 in]from the
board surface; e.g., high heat dissipating.
需要离开线路板表面安装的组件至少要离开线路板
Figure图 5-7 平面1.5mm（0.059 in），如高散热器件.
Figure图 5-8。

合集下载

电子行业的ipc标准

电子行业的ipc标准

电子行业的ipc标准电子行业的IPC标准。

电子行业是一个快速发展的行业，涉及到的产品种类繁多，功能复杂。

在电子产品的设计、制造和测试过程中，需要遵循一系列的标准来确保产品的质量和可靠性。

IPC（Association Connecting Electronics Industries）是国际电子行业协会，制定了一系列的标准，以指导电子行业的生产和质量管理。

本文将介绍一些常见的电子行业IPC标准，以及它们在电子行业中的作用。

首先，IPC-A-610是一项关于电子组装的标准，它规定了电子组件的外观、尺寸、焊接质量等方面的要求。

这个标准对于电子产品的制造和质量检验非常重要，可以帮助生产厂家确保产品的可靠性和稳定性。

在电子产品的制造过程中，严格遵守IPC-A-610标准可以有效地减少因为焊接质量不达标而导致的产品故障，提高产品的质量和可靠性。

其次，IPC-6012是关于印刷电路板制造的标准，它规定了印刷电路板的材料、工艺、尺寸等方面的要求。

印刷电路板是电子产品的重要组成部分，其质量直接影响到整个产品的性能和可靠性。

遵循IPC-6012标准可以帮助制造商选择合适的材料和工艺，确保印刷电路板的质量和可靠性，从而提高整个产品的质量水平。

另外，IPC-7711/7721是关于电子组件维修和再制造的标准，它规定了电子组件维修和再制造的工艺流程和要求。

在电子产品的使用过程中，由于各种原因可能导致产品出现故障，需要进行维修和再制造。

遵循IPC-7711/7721标准可以帮助维修人员掌握正确的维修和再制造技术，确保产品在维修和再制造过程中不会出现新的问题，同时保证产品的性能和可靠性。

最后，IPC-620是关于电子线束和电缆组件制造的标准，它规定了电子线束和电缆组件的材料、工艺、尺寸等方面的要求。

电子线束和电缆组件是电子产品中不可或缺的部分，其质量直接关系到产品的可靠性和稳定性。

遵循IPC-620标准可以帮助制造商选择合适的材料和工艺，确保电子线束和电缆组件的质量和可靠性，从而提高整个产品的质量水平。

IPC-A-610F-检验标准培训1

IPC-A-610F-检验标准培训1

可接受(jiēshòu)–1，2，3 级
•焊锡球被固定/ 覆盖，不违反最小电气间隙。注：固定/ 覆盖/ 粘附的焊锡球是指在一般工作条
件下不会移动或松动的焊锡球。
共四十四页
IPC-A-610F 焊接异状
焊接异状–焊锡过量(guò〃liàng)–焊锡球/ 泼溅
缺陷–1，2，3 级
•焊锡球违反最小电气间隙。
辅面 (Secondary Side) 与主面相对的面。在通孔插装技术中有时称作“焊接面” (SS)或
“焊接起始面”。
共四十四页
IPC-A-610F 专业名词解释
焊接起始面
焊接起始面是指印制电路板用于焊接的那一面。通常是印制电路板进行 (jìnxíng)波峰焊、浸焊或拖焊的辅面。印制电路板采用手工焊接时，焊接起
共四十四页
IPC-A-610F 元器件安装(ānzhuāng)
元器件(qìjiàn)安装---方向---水平：
共四十四页
IPC-A-610F 元器件安装(ānzhuāng)
元器件安装(ānzhuāng)---方向---水平：
共四十四页
IPC-A-610F 元器件安装(ānzhuāng)
元器件安装---方向(fāngxiàng)---垂直：
IPC-A-610F PCBA检验(jiǎnyàn)标准培训
TONY ZOU 2017.4.20
共四十四页
IPC-A-610F简介(jiǎn jiè)
IPC是什么？
➢IPC即（Institute of Printed Circuits）美国印刷电路协会。 美国IPC成立于1957年，IPC最初为“The Institute of Printed Circuit”的缩写，即美 国“印制电路板协会”，后改名为“The Institute of the Interconnecting and Packing Electronic Circuit”(电子电路互连与封装协会)，1999年再次更名为“Association Of Connecting Electronics Industries”即“国际电子工业联接协会”。由于IPC知名度很高， 所以更名后，IPC的标记和缩写仍然没有改变。IPC拥有两千六百多个协会成员，包括 世界著名的从事印制电路板设计、制造、组装、OEM（Original equipment manufacturer 即 原始(yuánshǐ)设备制造商）制作、EMS（electronics manufacture service 即电子制造服务）外包 的大公司，IPC与ISO、IEEE、JEDC一样，是美国乃至全球电子制造业最有影响力
ipc质量标准

ipc质量标准

ipc质量标准IPC质量标准是电子行业中广泛使用的一种标准，它涵盖了电子制造过程中的各个环节，包括设计、制造、测试、装配等。

IPC质量标准的目的是确保电子产品的质量和可靠性，从而提高客户满意度和市场竞争力。

IPC质量标准的主要内容包括以下几个方面：1. 设计标准：IPC质量标准要求电子产品的设计符合国际标准和行业规范，包括电路板设计、元器件选型、布线规划等。

设计标准的合理性和严谨性直接影响到产品的质量和可靠性。

2. 制造标准：IPC质量标准要求电子产品的制造过程符合国际标准和行业规范，包括原材料采购、生产流程、工艺控制等。

制造标准的严格执行可以保证产品的一致性和稳定性。

3. 测试标准：IPC质量标准要求电子产品的测试过程符合国际标准和行业规范，包括功能测试、可靠性测试、环境测试等。

测试标准的合理性和严谨性可以保证产品的质量和可靠性。

4. 装配标准：IPC质量标准要求电子产品的装配过程符合国际标准和行业规范，包括元器件安装、焊接、封装等。

装配标准的合理性和严谨性可以保证产品的一致性和稳定性。

IPC质量标准的实施可以带来以下几个好处：1. 提高产品质量和可靠性：IPC质量标准的实施可以保证电子产品的设计、制造、测试、装配等环节的质量和可靠性，从而提高产品的质量和可靠性。

2. 提高客户满意度：IPC质量标准的实施可以保证产品的一致性和稳定性，从而提高客户满意度。

3. 提高市场竞争力：IPC质量标准的实施可以提高产品的质量和可靠性，从而提高企业的市场竞争力。

IPC质量标准是电子行业中广泛使用的一种标准，它可以保证电子产品的质量和可靠性，从而提高客户满意度和市场竞争力。

企业应该积极推广和实施IPC质量标准，从而提高产品的质量和可靠性。

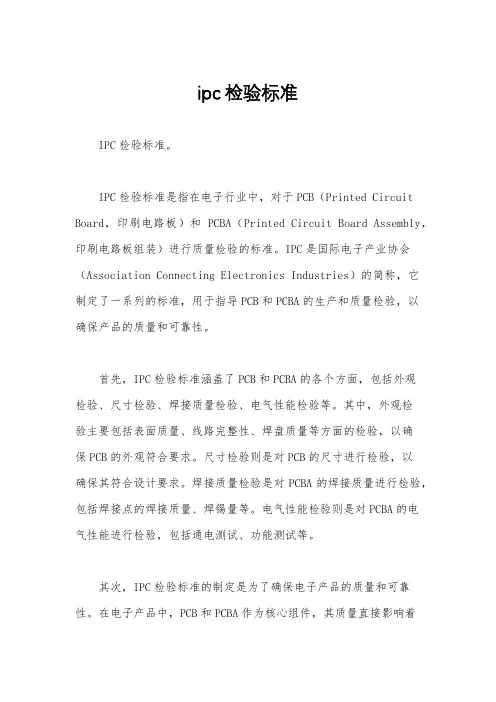

ipc检验标准
