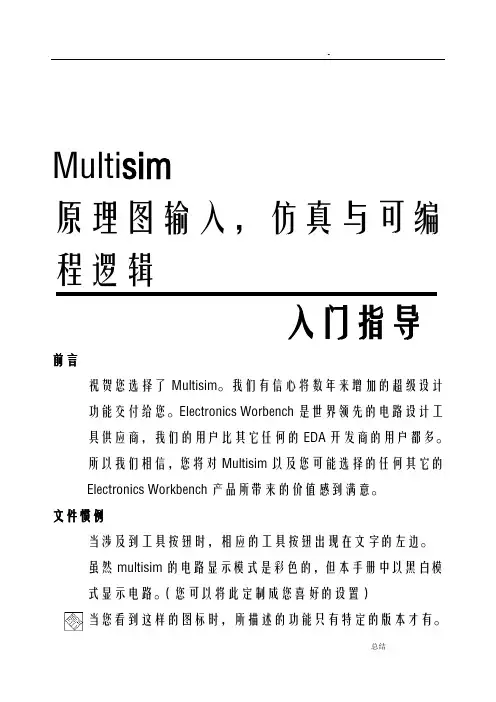

Multisim

原理图输入，仿真与可编程逻辑

入门指导

前言

祝贺您选择了Multisim。我们有信心将数年来增加的超级设计功能交付给您。Electronics Worbench是世界领先的电路设计工具供应商，我们的用户比其它任何的EDA开发商的用户都多。所以我们相信，您将对Multisim以及您可能选择的任何其它的Electronics Workbench产品所带来的价值感到满意。

文件惯例

当涉及到工具按钮时，相应的工具按钮出现在文字的左边。

虽然multisim的电路显示模式是彩色的，但本手册中以黑白模式显示电路。（您可以将此定制成您喜好的设置）

当您看到这样的图标时，所描述的功能只有特定的版本才有。

-

总结 用户可以购买相应的附加模块。

Multisim 用Menu/Item表示菜单命令。例如，File/Open表示在File菜单中选择Open命令。

本手册用箭头（➢）表示程序信息。

Multisim文件系列

Multisim文件包括“Multisim入门指导”、“User Guide”和在线帮助。所有的用户都会收到这两本手册的PDF版本。用户还会收到所购买Multisim版本的印刷版手册。

入门指导

“入门指导”向您介绍Multisim界面，并指导您学习电路设计（circuit）、仿真（similation）、分析（analysis）和报告（reporting）。

欧阳育创编 2021.02.04 欧阳育创编 2021.02.04

欧阳育创编 2021.02.04 欧阳育创编 2021.02.04 Multisim

时间：2021.02.04

创作：欧阳育

原理图输入，仿真与可编程逻辑

入门指导

前言

祝贺您选择了Multisim。我们有信心将数年来增加的超级设计功能交付给您。Electronics Worbench是世界领先的电路设计工具供应商，我们的用户比其它任何的EDA开发商的用户都多。所以我们相信，您将对Multisim以及您可能选择的任何其它的Electronics Workbench产品所带来的价值感到满意。

文件惯例

当涉及到工具按钮时，相应的工具按钮出现在文字的左边。

虽然multisim的电路显示模式是彩色的，但本手册中以黑白模式显示电路。（您可以将此定制成您喜好的设置）

当您看到这样的图标时，所描述的功能只有特定的版本欧阳育创编 2021.02.04 欧阳育创编 2021.02.04

欧阳育创编 2021.02.04 欧阳育创编 2021.02.04 才有。用户可以购买相应的附加模块。

Multisim 用Menu/Item表示菜单命令。例如，File/Open表示在File菜单中选择Open命令。 本手册用箭头（）表示程序信息。

Multisim文件系列

Multisim文件包括“Multisim入门指导”、“User Guide”和在线帮助。所有的用户都会收到这两本手册的PDF版本。用户还会收到所购买Multisim版本的印刷版手册。

入门指导

“入门指导”向您介绍Multisim界面，并指导您学习电路设计（circuit）、仿真（similation）、分析（analysis）和报告（reporting）。

博学笃行 自强不息

1

multisim教程

Multisim教程

多年来，电子工程领域一直在迅速发展，为了简化电路设计和仿真过程以及提高工程师的效率，出现了许多电路仿真软件。其中，Multisim是一款备受推崇的仿真软件之一。

本教程将介绍Multisim的基本特征、安装过程以及如何使用该软件来设计和仿真电路。

第一部分：Multisim简介

Multisim是美国国家仪器（NI）公司开发的一款强大的电路设计和仿真软件。它提供了一个全方位的设计解决方案，可以帮助工程师从设计到测试阶段进行快速、精确的电路模拟和验证。

Multisim具有以下主要特点：

1. 直观的界面和易于使用的功能：Multisim的用户界面设计简单，易于理解和操作，即使对于初学者来说也很容易上手。

2. 强大的仿真引擎：Multisim内置了强大的仿真引擎，可以对电路进行精确的仿真和验证。它可以用于模拟各种电路类型，包括模拟电路、数字电路、混合电路等。 博学笃行 自强不息

2

3. 多种元件库：Multisim提供了大量的元件库，包括模拟元件、数字元件、射频元件等。用户可以轻松地在设计中使用所需的元件。

4. 集成直流和交流分析：通过Multisim，用户可以执行直流和交流分析来评估电路的性能，并对其进行优化。

5. 快速原型制作：Multisim支持原型制作功能，可以帮助工程师更快地验证和验证其设计。

第二部分：Multisim安装过程

在开始使用Multisim之前，您需要先进行软件的安装。以下是安装Multisim的基本步骤：

1. 访问美国国家仪器（NI）公司的官方网站，并找到Multisim产品页面。

2. 下载Multisim安装程序并运行该程序。

3. 在安装向导中，选择您想要安装的Multisim版本（学生版、专业版等）。

4. 接受许可协议并选择安装路径。

5. 等待安装程序完成。

6. 完成安装后，您可以根据需要运行Multisim并进行注册。

Multisim快速入门

完成方波激励下一阶RC动态电路的仿真：

1、打开Multisim软件，如图所示。

2、File/Save as，如图所示。

3、修改保存位置（例如可以事先在D盘建个文件夹，d:\National Instuments\examples），修改文件名（例如RC），点保存按钮。如图所示

4、Place/Component，如图所示

5、首先Group，再Component，最后OK。如图所示

6、Ground跟随鼠标移动，点鼠标左键则停止，Ground就放到原理图里面了。如图所示

7、类似步骤4～6，分别放置电阻和电容。

电阻：

电容

8、放置信号发生器，鼠标左键点击右边第3个仪器后，信号发生器将跟随鼠标移动。

9、放置双通道示波器

10、仪器和元件参数设置

双击信号发生器，选方波，频率1000Hz。

电容

电阻

右键点击电阻，顺时针90度旋转

11、布局和连线

左键点击元件后不松动，就可以移动元件和仪器。

左键点击一个端子后不松动，移动另一个端子后再松开，一条连线就完成了。

连线上点右键，在弹出界面点Segment Color，再选颜色。

12、设置仿真时间

13、点击绿色三角形，开始仿真

0.02秒仿真结束

双击示波器看波形（注意：示波器的设置）
