聚合物电解质膜制备工艺流程

电解水mea膜制备工艺一、概述电解水MEA膜制备工艺是一种将质子交换膜和电极材料结合在一起，用于燃料电池的重要工艺。

该工艺主要包括MEA膜的制备和质量检测两个部分。

本文将详细介绍这两个部分的具体步骤和注意事项。

二、MEA膜的制备1. 原材料准备（1）聚四氟乙烯（PTFE）微孔膜：选择纯度高、孔径均匀的PTFE微孔膜，将其切成合适大小。

（2）质子交换树脂：选择粒径均匀、离子交换容量高的树脂。

（3）催化剂：选择合适的催化剂，如铂黑等。

2. MEA膜的制备（1）将PTFE微孔膜浸泡在去离子水中，使其软化，并清洗干净。

（2）将质子交换树脂溶解在去离子水中，调节pH值至2-3。

（3）将铂黑与乙酸溶液混合，并搅拌均匀。

（4）将步骤1中处理过的PTFE微孔膜放入步骤2中的树脂溶液中，使其吸附树脂。

（5）将步骤4中的PTFE微孔膜取出，并在其表面涂上铂黑混合物。

（6）将处理过的PTFE微孔膜置于高温高压下，使其树脂固化，并形成MEA膜。

三、MEA膜的质量检测1. 性能测试（1）电导率测试：将MEA膜放入电解质溶液中，测量其电导率。

（2）氢气透过性测试：将MEA膜置于氢气和空气之间，测量氢气透过的速度。

2. 结构检测（1）扫描电子显微镜观察：观察MEA膜表面形貌和结构。

（2）X射线衍射分析：分析MEA膜的晶体结构和组成成分。

四、注意事项1. 原材料选择要精细，特别是质子交换树脂和催化剂的选择要符合实际需要。

2. 制备过程中要严格控制温度、时间和pH值等参数，以保证MEA膜质量稳定。

3. 在质量检测过程中要注意安全，避免误操作导致事故发生。

4. 制备和检测过程中要做好记录和数据分析，以便对工艺进行优化和改进。

五、总结电解水MEA膜制备工艺是燃料电池制造中不可缺少的一部分，其制备过程需要严格控制各项参数，以保证MEA膜质量的稳定性和可靠性。

同时，在质量检测过程中也需要注意安全和数据记录等方面的问题。

通过不断优化和改进工艺，可以提高MEA膜的性能和使用寿命，为燃料电池的应用提供更好的支持。

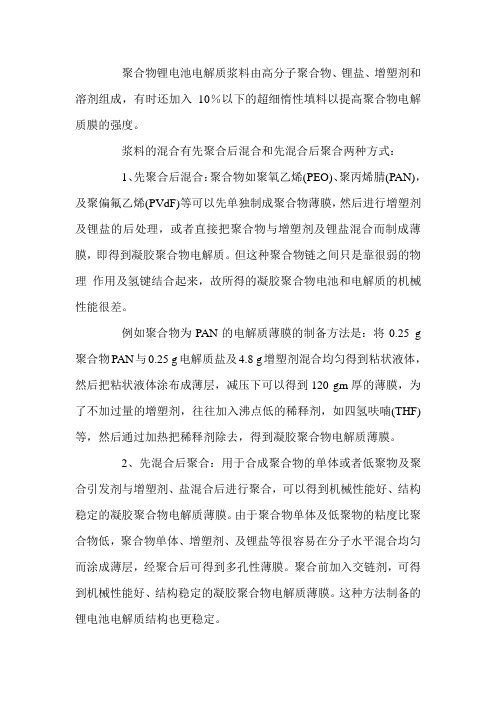

聚合物锂电池电解质浆料由高分子聚合物、锂盐、增塑剂和溶剂组成，有时还加入10％以下的超细惰性填料以提高聚合物电解质膜的强度。

浆料的混合有先聚合后混合和先混合后聚合两种方式：1、先聚合后混合：聚合物如聚氧乙烯(PEO)、聚丙烯腈(PAN)，及聚偏氟乙烯(PVdF)等可以先单独制成聚合物薄膜，然后进行增塑剂及锂盐的后处理，或者直接把聚合物与增塑剂及锂盐混合而制成薄膜，即得到凝胶聚合物电解质。

但这种聚合物链之间只是靠很弱的物理作用及氢键结合起来，故所得的凝胶聚合物电池和电解质的机械性能很差。

例如聚合物为PAN的电解质薄膜的制备方法是：将0.25 g 聚合物PAN与0.25 g电解质盐及4.8 g增塑剂混合均匀得到粘状液体，然后把粘状液体涂布成薄层，减压下可以得到120 gm厚的薄膜，为了不加过量的增塑剂，往往加入沸点低的稀释剂，如四氢呋喃(THF)等，然后通过加热把稀释剂除去，得到凝胶聚合物电解质薄膜。

2、先混合后聚合：用于合成聚合物的单体或者低聚物及聚合引发剂与增塑剂、盐混合后进行聚合，可以得到机械性能好、结构稳定的凝胶聚合物电解质薄膜。

由于聚合物单体及低聚物的粘度比聚合物低，聚合物单体、增塑剂、及锂盐等很容易在分子水平混合均匀而涂成薄层，经聚合后可得到多孔性薄膜。

聚合前加入交链剂，可得到机械性能好、结构稳定的凝胶聚合物电解质薄膜。

这种方法制备的锂电池电解质结构也更稳定。

聚合所需的能源可以通过以下几种途径实现：利用发射电子束、紫外线照射，以及加热法等使电解质聚合。

利用电子束与紫外线照射有利于电解质溶液快速凝固胶化，适用于大规模生产。

加热法凝固速度较慢，但具有操作简单及成本低等优点。

例如，利用环氧树脂作为单体的胶体聚合物制备方法是将电解质溶液和单体混合加热聚合成为胶体。

另外，将无机微粒掺入凝胶聚合物电解质中可以提高其力学性能，常用的无机微粒有Si02，A12 03，BN，SiC，Si3N4，WC，BC，AlN，Fe203，Ti02，Bal、i03，MoS2，Zr02，PbTi03，TiB2和CaSi03等。
