1 响水职教中心2013年秋学期末考试 2012级电子电工专业理论综合试卷 说明：本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1至3页，第Ⅱ卷4至10页。两卷满分300分。考试时间150分钟。 第Ⅰ卷（共120分）

注意事项：第Ⅰ卷答案写在第Ⅱ卷上；

一、选择题。（4＇×21） 1．在如图1－1所示电路中，说法正确的是：（ ） A．R取5Ω时电源输出功率最大 B．R取12Ω时电源输出功率最大 C．R取10Ω时电源输出功率最大 D．R取0Ω时电源输出功率最大

2．在如图所示电路中，已知各元件参数如图1－2，则电阻R的阻值为：（ ） A．1Ω B． 6Ω C．2Ω D．4Ω 3．电路如图1-3所示，电源电动势E=12V，r=1Ω，电阻R1=3Ω，R2=2Ω，R3=5Ω， 电容C1=4μF，C2=1μF，则C1、C2所带电量之比为：（ ） A、3:2 B、5:3 C、5:4 D、8:5 4、 已知某正弦交流电路电压u=－28.2sin（wt+120º）V,电流i=7.07cos(wt-60º)A,则电路消耗的有功功率为：（ ） A、100W B、0W C、200W D、50W

5．三相对称负载作三角形连接，接于线电压为380V的三相电源上，若第一相负载处因故发生断路，则第二相和第三相负载的电压分别为（ ） A、380V 220V B、380V 380V C、220V 220V D、220V 380V 6、已知R-L-C串联电路端电压U=20V，R两端的电压为12V，L两端的电压为16V，则C两端的电压为（ ） A、4V B、32V C、12V D、28V 7．在RL串联电路中，增加电源频率而电压不变下列说法正确的是（ ） A．负载功率不变 B．负载功率因数不变 C．负载功率因数变小 D．负载功率因数变大

图1－2 2

8、在RL串联电路发生谐振时，下列说法正确的是（ ） A．Q值越大，通频带越宽 B．端电压是C两端电压的Q倍 C．电路的电抗为0，则感抗和容抗也为0 D．总阻抗最小，总电流最大 9、三个同频率的交流电流，i1超前i2600，i2超前i31500，则i1和 i3的相位关系为（ ） A．i1超前i31100 B．i1滞后i31500 C．i1超前i31500 D．i1滞后i31100 10、对称三相电源接星形对称负载，UAB＝380∠0°V，IA=10∠30°A，则每相复阻抗为（ ） A．38∠0°Ω B．22∠30°Ω C．38∠60°Ω D．22∠－60°Ω

11、当环境温度升高时，晶体二极管的正向伏安特性曲线将（ ） A、左移 B、右移 C、不变 D、无法确定 12、3AX22型三极管的极限参数V(BR)CEO=18V,ICM=50mA,PCM=125mW，试分析下列各静态工作点的参数，处于正常工作范围是（ ） A、ICQ=34mA，VCEQ=4V B、ICQ=10mA，VCEQ=10V C、ICQ=25mA，VCEQ=7V D、ICQ=5mA，VCEQ=20V 13、在放大电压信号时，通常希望放大电路的输入电阻和输出电阻分别为（ ） A、输入电阻小，输出电阻大 B、 输入电阻小，输出电阻小 C、 输入电阻大，输出电阻小 D、输入电阻大，输出电阻大 14、理想运放的两个重要结论是（ ） A、虚地与反相 B、虚短与虚地 C、虚短与虚断 D、断路与短路 15、低频功放之所以工作在甲乙类，除了提高效率外，还为了（ ） A、克服交越失真 B、克服截止失真 C、克服饱和失真 D、克服频率失真

16、某单管甲类功率放大器，若把输入信号减小到0，则（ ） A、直流电源提供的功率也为0 B、功放管的管耗也减小到0 C、直流电源提供的功率不变 D、功放管的管耗不变

17、下列逻辑运算，正确的是（ ） A、A+B=A+A’B B、A+0=0 C、AB+C=(A+B)(A+C) D、A+A’=0 18、在实用型差分放大电路中，RE的主要作用是（ ） A、提高差模电压放大倍数 B、抑制零点漂移，提高共模抑制比 C、增大差动放大器的输入电阻 D、减小差动放大器的输出电阻 19、在带放大环节的串联型稳压电源中，调整管正常工作时应处于的状态是（ ） A、截止 B、饱和 C、放大 D、开关 20、射极输出器输入正弦电压，用示波器观察到输出电压波形的正半周被削顶，该 3

放大器的静态工作点设置得（ ） A、正常 B、偏低 C、偏高 D、无法确定 21、能使Y=AB’+BC=1的A、B、C所有可能组合是（ ） A、011、100、110、111 B、011、100、101、111 C、010、011、100、111 D、001、011、100、101 二、判断题（本大题共18小题，每小题2分，共36分） 22．在RLC并联谐振电路中，如果使电源频率增加，电路将呈感性。（ ） 23．在日光电路中并联了电容器之后，功率因数提高了，也就是有功功率增加了。 （ ） 24、在高频电路中，通常选用导磁性能良好的材料做成屏蔽罩防止外部磁场的干扰。（ ） 25、三相对称负载作三角形连接时，相电流与线电流相等。（ ） 26、伏安法测电阻，电流表内接法适合于测量阻值较大的电阻，且测量阻值偏小。（ ） 27．用表R×1K量程档测较大容量电容器，若测量时指针始终为零欧姆，不回摆，说明电容器已击穿。 （ ） 28．耐压为50V的电容器接到40V的正弦交流电源上会安全工作。（ ） 29. 复阻抗的复角就是电流与电压的相位差。（ ） 30. 负载作三角形联接时，负载承受的电压是电源的线电压。（ ） 31、在桥式整流电路中，只要某一只二极管极性接错，将可能烧坏变压器 。 （ ） 32、对于NPN三极管，当VBE>0，VBE>VCE,则该管的工作状态是饱和状态。（ ） 33、由于电压负反馈能稳定输出电压，因此电压负反馈电路的输出电压始终不变。（ ） 34、在分压式偏置电路中，发射极旁路电容开路将造成rbe增大，ri增大。（ ） 35、理想运算放大器在开环使用时就不可能有虚短现象。（ ） 36、串联晶体振荡器中，晶体相当于一个电感而起作用。（ ） 37、OTL功放电路中，在8Ω扬声器两端并接一个同样的扬声器，则总的输出功率不变。（ ） 38、功率放大器的电压和电流放大倍数都应大于1。（ ） 39、如果A+B=A+C,且AB=AC,则B=C。（ ） 4

第Ⅱ卷（共180分） 班级 姓名 考号 得分 注意事项： 1．第Ⅱ卷共三大题，考生须用钢笔或圆珠笔将答案直接答在试卷上，作图可用铅笔。 3．考试结束，考生将第Ⅱ卷交回。 一、选择题。（4＇×21）

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20 21 二、判断题。（2＇×18）（正确为A,错误为B） 22 23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38 39 三、填空题（本大题11小题26空，每空2分，共52分） 40．在串联谐振电路中，已知信号源电压的有效值E＝1V，角频率为106rad/s，调节电容器C使电路达到谐振，此时电流Io=100mA，电容器端电压Uc=100V，则电路中各元件的参数为：R= Ω，L= mH，C= PF。 41.三相负载的连接方式有 和 。目前我国工业用电的三相四线制线电压为 V 相电压为 V. 42．在如图37所示电路中，IS和E的方向都是电源的实际方向，当可变电阻RP的滑动头向右滑动时，电压源的功率将 ，电流源的功率将 。 5

43.已知通过某阻抗电流为i＝10sin(300πt+25º)A，两端电压为u=30sin(100πt+30º) V，则该复阻抗为 ，电路的有功功率为 W。

44．三相不对称负载作星型连接时，中性线的作用是使负载相电压等于电源 ，从而保持三相负载电压总是 ，使各相负载能正常工作。

45．电路如图3-4所示，线电压为380V，Z=80+j60Ω，当A相的Z短路时，○A1为

A，当A相的Z断开时，○A2为 A，○V为 V。 46、有一放大器，无反馈时的放大倍数是300，引入F=0.01的负反馈之后电压放大倍数为________，反馈深度为___________。 47、数字电路中晶体管工作在开关状态，即它不是工作在 区，就是工作在 区，而 区只是过渡状态 48、乙类推挽放大电路的主要失真是 ，要消除此失真，应改用 。 49、一个乙类推挽功放电路的电源电压VG=24V，负载RL=8Ω，变压器初级圈数N1=60，现要求其输出最大不失真功率Pom达到50W，则输出变压器的圈数比n= 。次级线圈数N2应取 。 50、逻辑函数式A+ABC+A(BC)’+CB+CB’化简成最简式___________ 四、问答题。（36＇） 51、（10分）如图所示，当磁铁运动瞬间， 导体CD垂直纸面向内运动，则： （1）指出磁铁的运动方向； （2）指出导体CD中的电流方向， 并在图上标出； （3）在图中括号内标出线圈L1两 端感应电动势的极性。

C a N S L1 S N D b

( )

( )

L2 L

3

合集下载

南京邮电大学2013-2014电路分析期末模拟试题一及答案

南京邮电大学2013-2014电路分析期末模拟试题一及答案


图2 2U1 30Ω
(A) 1W (C) 4W
(B) 3W (D) 6W
10V
4V
U1
4．图 4 所示电路，已知有效值 I=10A，IL=6A，
10Ω 图3
则 IR = ( ) (A) 16A (C) 8A
(B) 12A (D) 4A
I
IL
IR
UR
L
5．图示电路，ab 端的等效电感 Lab= ( )
1:2
10Ω
U S
50/0°V
-j40Ω ZL
图20
南京邮电大学 2013-2014 电路分析期末模拟试题
参考答案及评分标准 一、选择（每小题 3 分，共 27 分） 1.C 2.B 3.B 4.C 5.A 6.A 7.D 8. A 9. D
二、填空（每小题 3 分，共 18 分） (符号错，扣 1 分。部分对，给 1.5 分。最后四舍五入。)
则电路 N 吸收的平均功率 P 等于( )
(A) 10W
(B) 10 3 W
3
(C) 5 W
(D) 5W
Ⅱ、填空题（共 6 小题，每小题 3 分，共 18 分）
10Ω 200μ H 800pF
图8
i(t)
u(t)
N
图9
10．一容性阻抗 Z，已知其上电压和电流的有效值 U=120V，I=10A，该阻抗消
é
ù
ê
ú
Z= ê
úΩ
ê
ú
1H
êë
úû
0.1F
14. 如图 13(a)所示电路，已知 uR(t)的波形如图 13(b) 所示，则 uL(t)的波形为
3H
uL(t)/V
uS( t )
高一电子电工专业期终试卷

高一电子电工专业期终试卷

2013年下学期电1311班期终考试专业综合试卷1．可以实现电路间阻抗变换使负载获得最大输出功率的耦合方式是（）A．变压器耦合B．直接耦合C．阻容耦合D．以上三种均可2．两个电阻阻值相同，串联等效电阻为20Ω，并联等效电阻为（）A．5ΩB．10ΩC．20ΩD．40Ω3、白炽灯灯丝断后搭上再使用，往往比原来要亮些，这是因为（）A．电阻增大，功率增大B．电阻减小，功率减小C．电阻减小，功率增大D．电阻增大，功率减小4、额定值为“220V、100W”和“220V、25W”白炽灯两盏，将其串联后接入220V工频交流电源上，其亮度情况是（）A、100W的灯泡较亮；B、25W的灯泡较亮；C、两只灯泡一样亮5、用指针式万用表的欧姆档判断某三极管的管脚时，用黑表笔接触某管脚，红表笔分别接触另二个管脚，所测的电阻都很小，那么黑表笔所接的管脚为( )极。

A、发射B、基C、集电D、无法确定6、在共射放大电路中，输入交流信号vi与输出信号vo相位（）。

A.相反B.相同C.正半周时相同D.负半周时相反7、.放大电路设置偏置电路的目的是（）。

A.使放大器工作在截止区，避免信号在放大过程中失真B.使放大器工作在饱和区，避免信号在放大过程中失真C.使放大器工作在线性放大区，避免放大波形失真D.使放大器工作在集电极最大允许电流ICM状态下8．在共射放大电路中，输入交流信号vi与输出信号vo相位（）A.相反B.相同C.正半周时相同D.负半周时相反9、用电压表测得电路端电压为0，这说明（）。

A．外电路断路 B.外电路短路; C.外电路上电流较小; D.电源内电阻为0.10．为使电炉上消耗的功率减小到原来的一半，应使（）A.电压加倍B.电压减半C.电阻加倍D.电阻减半11．导体的电阻不但与导体的长度、截面有关,而且还与导体的（）有关。

A. 温度B. 湿度C. 距离D. 材质12．阻值不随外加电压或电流的大小而改变的电阻叫（）。

A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻13．在整流电路的输出端并一个电容, 主要是利用电容的( )特性, 使脉动电压变得较平稳。

2013一调电工电子专业综合理论试卷

2013一调电工电子专业综合理论试卷

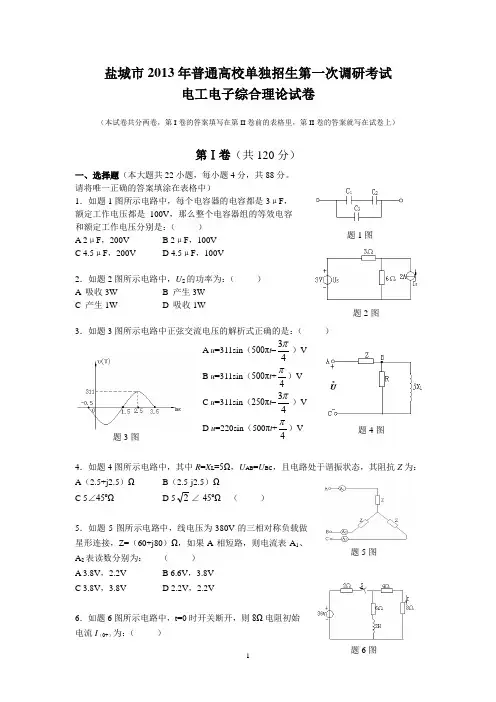

盐城市2013年普通高校单独招生第一次调研考试电工电子综合理论试卷（本试卷共分两卷，第I 卷的答案填写在第II 卷前的表格里，第II 卷的答案就写在试卷上）第Ⅰ卷（共120分）一、选择题（本大题共22小题，每小题4分，共88分。
