2019-2020高二物理期末考试

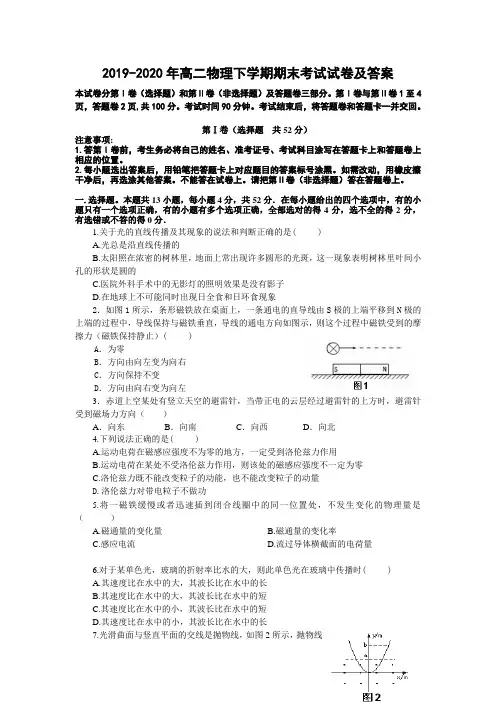

2019-2020年高二物理下学期期末考试试卷及答案本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）及答题卷三部分。

第Ⅰ卷与第Ⅱ卷1至4页，答题卷2页,共100分。

考试时间90分钟。

考试结束后，将答题卷和答题卡一并交回。

第Ⅰ卷（选择题共52分）注意事项:1.答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目涂写在答题卡上和答题卷上相应的位置。

2.每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案。

不能答在试卷上。

请把第Ⅱ卷（非选择题）答在答题卷上。

一.选择题。

本题共13小题，每小题4分，共52分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分．1.关于光的直线传播及其现象的说法和判断正确的是( )A.光总是沿直线传播的B.太阳照在浓密的树林里，地面上常出现许多圆形的光斑，这一现象表明树林里叶间小孔的形状是圆的C.医院外科手术中的无影灯的照明效果是没有影子D.在地球上不可能同时出现日全食和日环食现象2．如图1所示，条形磁铁放在桌面上，一条通电的直导线由S极的上端平移到N极的上端的过程中，导线保持与磁铁垂直，导线的通电方向如图示，则这个过程中磁铁受到的摩擦力（磁铁保持静止）( )A．为零B．方向由向左变为向右C．方向保持不变D．方向由向右变为向左3．赤道上空某处有竖立天空的避雷针，当带正电的云层经过避雷针的上方时，避雷针受到磁场力方向（）A．向东B．向南C．向西D．向北4.下列说法正确的是( )A.运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力作用B.运动电荷在某处不受洛伦兹力作用，则该处的磁感应强度不一定为零C.洛伦兹力既不能改变粒子的动能，也不能改变粒子的动量D.洛伦兹力对带电粒子不做功5.将一磁铁缓慢或者迅速插到闭合线圈中的同一位置处，不发生变化的物理量是（）A.磁通量的变化量B.磁通量的变化率C.感应电流D.流过导体横截面的电荷量6.对于某单色光，玻璃的折射率比水的大，则此单色光在玻璃中传播时( )A.其速度比在水中的大，其波长比在水中的长B.其速度比在水中的大，其波长比在水中的短C.其速度比在水中的小，其波长比在水中的短D.其速度比在水中的小，其波长比在水中的长7.光滑曲面与竖直平面的交线是抛物线，如图2所示，抛物线的方程是y =x 2，下半部处在一个水平方向的匀强磁场中，磁场的上边界是y =a 的直线（图中的虚线所示）.一个小金属块从抛物线上y =b （b ＞a ）处以速度v 沿抛物线下滑.假设抛物线足够长，金属块沿抛物线下滑后产生的焦耳热总量是( )A.mgbB. 21mv 2C.mg （b －a ）D.mg （b －a ）+21mv 28.把一个电热器接到10 V 直流电源上，产生的热量为Q ，若把它接到正弦交流电源上，在相同时间内产生的热量为Q /2.则该交流电的( )A.峰值是102 VB.角速度一定是100π rad/sC.峰值是10 VD.有效值是10 V9．如图3所示，导线框abcd 与导线在同一平面内，直导线通有恒定电流I ，当线框由左向右匀速通过直导线时，线框中感应电流的方向是( )A ．先abcd ，后dcba ，再abcdB ．先abcd ，后dcbaC ．先dcba ，后abcdD ．先dcba ，后abcd ，再dcba 10．远距离送电，已知升压变压器输送电压为U ，功率为P ，降压变压器的输入电压为U′，输电线的电阻为R ，则线路损耗的热功率P 损可用下面哪几种方法计算( ) A ．P 损=U 2/R B ．P 损=U′2/R C ．（U-U′）2/R D ．P 损＝P 2R/U 211．如图4所示，从光源发出的光，垂直照射到平面镜上O 点，经反射在正对着平面镜3m 处的墙上有一光斑，若要使光斑向上移动1m ，平面镜应以O 点为轴转过的角度是（ ）A 、50B 、100C 、150D 、20012.有一种射线是原子的外层电子受激后产生的，波长比红光长，一切高温物质都含有这种射线，这种射线是( )A.红外线B.紫外线C.伦琴射线D. 射线13．如图5所示，两根光滑的金属导轨平行放置在绝缘斜面上，导轨的下方接有电阻R ，导轨的电阻不计。

教学资料参考范本【2019-2020】高二物理下学期期末考试试题撰写人：__________________部门：__________________时间：__________________高二年级物理试卷一、单项选择题：本题共5小题，每小题3分，共计15分。

每小题只有一个选项符合题意。

1、关于近代物理实验，下列说法正确的是A．黑体辐射的实验规律可用光的波动性解释B．利用α粒子散射实验可以估算核外电子的运动半径C．电子束通过双缝实验装置后可以形成干涉图样说明实物粒子也具有波动性D．汤姆逊研究阴极射线发现了电子，提出了原子核式结构模型2、某些放射性元素如的半衰期很短，在自然界很难被发现，可以在实验室使用人工的方法发现．已知经过一系列α衰变和β衰变后变成，下列说法正确的是A．的原子核比的原子核少28个中子B．衰变过程中共发生了4次α衰变和7次β衰变C．衰变过程中共有4个中子转变为质子D．若继续衰变成新核，需放出一个α粒子3、一质点做匀速直线运动，现对其施加一恒力，且原来作用在质点上的力不发生改变，则A．质点一定做匀变速直线运动B．质点单位时间内速度的变化量相同C．质点可能做圆周运动D．质点速度的方向总是与该恒力的方向相同4、物体b在力F作用下将物体a压向光滑的竖直墙壁，a始终处于静止状态．如图所示，当F逐渐增大时下列说法中正确的是A．a受的摩擦力有两个B．a与b间的摩擦力大小随F的增大而增大C．a受的摩擦力大小不随F的增大而变化D．b相对a的运动趋势方向竖直向下5、如图，用OA、OB两根轻绳将花盆悬于两竖直墙之间，开始时OB绳水平．现保持O点位置不变，改变OB绳长使绳右端由B点缓慢上移至B′点，此时OB′与OA之间的夹角θ<90°．设此过程中OA、OB绳的拉力分别为FOA、FOB，则下列说法正确的是A．FOA一直减小B．FOA一直增大C．FOB一直减小D．FOB先增大后减小二、多项选择题：本题共5小题，每小题4分，共计20分。

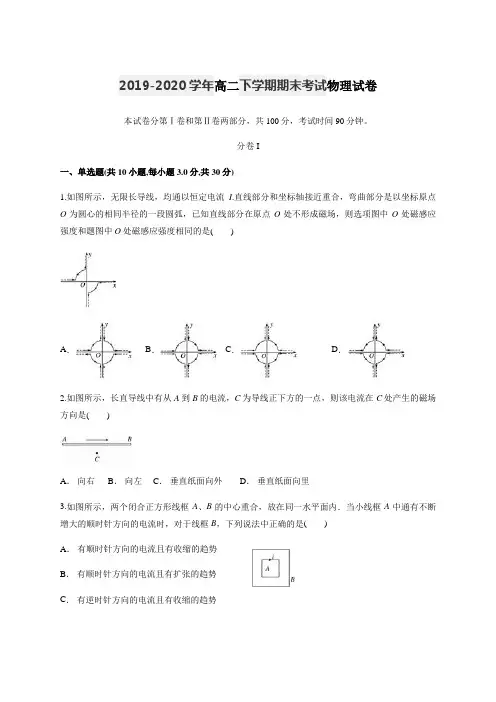

2019-2020学年高二下学期期末考试物理试卷本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间90分钟。

分卷I一、单选题(共10小题,每小题3.0分,共30分)1.如图所示，无限长导线，均通以恒定电流I.直线部分和坐标轴接近重合，弯曲部分是以坐标原点O为圆心的相同半径的一段圆弧，已知直线部分在原点O处不形成磁场，则选项图中O处磁感应强度和题图中O处磁感应强度相同的是()A． B． C．D．2.如图所示，长直导线中有从A到B的电流，C为导线正下方的一点，则该电流在C处产生的磁场方向是()A．向右 B．向左 C．垂直纸面向外 D．垂直纸面向里3.如图所示，两个闭合正方形线框A、B的中心重合，放在同一水平面内．当小线框A中通有不断增大的顺时针方向的电流时，对于线框B，下列说法中正确的是()A．有顺时针方向的电流且有收缩的趋势B．有顺时针方向的电流且有扩张的趋势C．有逆时针方向的电流且有收缩的趋势D．有逆时针方向的电流且有扩张的趋势4.如图所示，甲中有两条不平行轨道而乙中的两条轨道是平行的，其余物理条件都相同．金属棒MN都正在轨道上向右匀速平动，在棒运动的过程中，将观察到()A． L1，L2都不发光B． L1发光且亮度不变，L2不发光C． L2发光且亮度不变，L1不发光D． L1、L2小电珠都发光，且L1逐渐变亮L2亮度不变5.穿着溜冰鞋的人，站在光滑的冰面上，沿水平方向举枪射击，设第一次射出子弹后，人后退的速度为v，则()A．无论射出多少颗子弹，人后退的速度v保持不变B．射出n颗子弹后，人后退的速度为nvC．射出n颗子弹后，人后退的速度大于nvD．射出n颗子弹后，人后退的速度小于nv6.下列说法正确的是()A．声波是概率波 B．地震波是概率波C．水波是概率波 D．光波是概率波7.对一定质量的气体，下列叙述中正确的是()A．如果体积减小，气体分子在单位时间内对单位面积器壁的碰撞次数一定增多B．如果压强增大，气体分子在单位时间内对单位面积器壁的碰撞次数一定增多C．如果温度升高，气体分子在单位时间内对单位面积器壁的碰撞次数一定增多D．如果分子密度增大，气体分子在单位时间内对单位面积器壁的碰撞次数一定增多8.利用油膜法可粗略地测定分子的大小和阿伏加德罗常数．若已知n滴油的总体积为V，一滴油形成的油膜面积为S，这种油的摩尔质量为μ，密度为ρ，则每个油分子的直径d和阿伏加德罗常数N A分别为(球的体积公式V＝πR3) ()A．d＝，N A＝ B．d＝，N A＝C．d＝，N A＝ D．d＝，N A＝9.如图所示，弹簧振子在BC间做简谐运动，O为平衡位置，BC间距离为10 cm，B→C运动时间为1 s，则()A．从O→C→O振子做了一次全振动B．振动周期为1 s，振幅为10 cmC．经过两次全振动，通过的路程为20 cmD．从B开始经过3 s，振子通过的路程是30 cm10.如图所示，一束光经玻璃三棱镜折射后分为两束单色光a和b.下列说法正确的是()A．a光的波长大于b光的波长B．a光的频率大于b光的频率C．玻璃三棱镜对a光的折射率大D．在全反射现象中，a光更容易发生全反射二、多选题(共5小题,每小题4.0分,共20分)11.(多选)如图所示，平面直角坐标系的第Ⅰ象限内有一匀强磁场垂直于纸面向里，磁感应强度为B.一质量为m、电荷量为q的粒子以速度v从O点沿着与y轴夹角为30°的方向进入磁场，运动到A 点(图中未画出)时速度方向与x轴的正方向相同，不计粒子的重力，则()A ．该粒子带正电B．A点与x轴的距离为C．粒子由O到A经历时间t＝D．运动过程中粒子的速度不变12.(多选)如图所示，一定滑轮上绕有轻质柔软细线，线的一端系一质量为3m的重物，另一端系一质量为m、电阻为r的金属杆．在竖直平面内有间距为L的足够长的平行金属导轨PQ、EF，在QF之间连接有阻值为R的电阻，其余电阻不计，磁感应强度为B0的匀强磁场与导轨平面垂直．开始时金属杆置于导轨下端QF处，将重物由静止释放，当重物下降h时恰好达到稳定速度而匀速下降．运动过程中金属杆始终与导轨垂直且接触良好．(忽略摩擦阻力，重力加速度为g)则()A．电阻R中的感应电流方向Q→FB．重物匀速下降的速度v＝C．重物从释放到下降h的过程中，重物机械能的减少量大于回路中产生的焦耳热D．若将重物下降h时的时刻记作t＝0，速度记为v0，从此时刻起，磁感应强度逐渐减小，使金属杆中恰好不再产生感应电流，则磁感应强度B随时间t变化的关系式B＝13.(多选)核电站核泄漏的污染物中含有碘131和铯137.碘131的半衰期约为8天，会释放β射线；铯137是铯133的同位素，半衰期约为30年，发生衰变时会辐射γ射线．下列说法正确的是()A．碘131释放的β射线由氦核组成B．铯137衰变时辐射出的γ光子的波长小于可见光光子的波长C．铯137相比，碘131衰变更慢D．铯133和铯137含有相同的质子数14.(多选)以下哪些实验或事实基础上表明了分子做永不停息的运动？()A．扩散现象 B．布朗运动C．液体或气体的对流 D．酒精和水混合后的体积小于原体积之和15.(多选)一列简谐横波沿x轴传播，某时刻t＝0的图象如图所示，经过Δt＝1.2 s的时间，这列波恰好第三次重复出现图示的波形．根据以上信息，可以确定的是()A．该列波的传播速度B．Δt＝1.2 s时间内质点P经过的路程C．t＝0.6 s时刻质点P的速度方向D．t＝0.6 s时刻的波形分卷II三、实验题(共2小题,共16分)16.气垫导轨工作时，可忽略滑块与导轨表面间的阻力影响，现借助其验证动量守恒定律，如图2所示，在水平气垫导轨上放置质量均为m的A、B(图中未标出)两滑块，左侧滑块的左端、右侧滑块的右端分别与一条穿过打点计时器的纸带相连，打点计时器电源的频率为f.气垫导轨正常工作后，接通两个打点计时器的电源，待打点稳定后让两滑块以大小不同的速度相向运动，两滑块相碰后粘在一起继续运动．如图3所示的甲和乙为某次实验打出的、分别与两个滑块相连的两条纸带，在纸带上以同间距的6个连续打点为一段划分纸带，用刻度尺分别测出其长度为s1、s2和s3.图2图3(1)若碰前滑块A的速度大于滑块B的速度，则滑块________(选填“A”或“B”)是与纸带甲的________(选填“左”或“右”)端相连．(2)碰撞前A、B两滑块的动量大小分别为________、____________，实验需要验证是否成立的表达式为__________(用题目所给的已知量表示)．17.霍尔效应是电磁基本现象之一，近期我国科学家在该领域的实验研究上取得了突破性进展．如图甲所示，在一矩形半导体薄片的P、Q间通入电流I，同时外加与薄片垂直的磁场B，在M、N 间出现电压U H，这种现象称为霍尔效应，U H称为霍尔电压，且满足U H＝k，式中d为薄片的厚度，k为霍尔系数．某同学通过实验来测定该半导体薄片的霍尔系数．(1)若该半导体材料是空穴(可视为带正电粒子)导电，电流与磁场方向如图甲所示，该同学用电压表测量U H时，应将电压表的“＋”接线柱与________(填“M”或“N”)端通过导线相连．(2)已知薄片厚度d＝0.40 mm，该同学保持磁感应强度B＝0.10 T不变，改变电流I的大小，测量相应的U H值，记录数据如下表所示.根据表中数据在图乙中画出U H－I图线，利用图线求出该材料的霍尔系数为________×10－3V·m·A－1·T－1(保留2位有效数字)．(3)该同学查阅资料发现，使半导体薄片中的电流反向再次测量，取两个方向测量的平均值，可以减小霍尔系数的测量误差，为此该同学设计了如图丙所示的测量电路，S1、S2均为单刀双掷开关，虚线框内为半导体薄片(未画出)．为使电流从Q端流入，P端流出，应将S1掷向________(填“a”或“b”)，S2掷向________(填“c”或“d”)．为了保证测量安全，该同学改进了测量电路，将一合适的定值电阻串联在电路中．在保持其它连接不变的情况下，该定值电阻应串联在相邻器件____和____(填器件代号)之间．四、计算题18.如图12所示，半径为R＝0.4 m，内壁光滑的半圆形轨道固定在水平地面上，质量m＝0.96 kg 的滑块停放在距轨道最低点A为L＝8.0 m的O点处，质量为m0＝0.04 kg的子弹以速度v0＝250 m/s从右边水平射入滑块，并留在其中．已知滑块与水平地面间的动摩擦因数μ＝0.4，子弹与滑块的作用时间很短．g取10 m/s2，不计空气阻力．求：图12(1)子弹相对滑块静止时二者的共同速度大小v；(2)滑块从O点滑到A点的时间t；(3)滑块从A点滑上半圆形轨道后通过最高点B落到水平地面上C点，A与C间的水平距离．19.如图所示，一个足够长的“U”形金属导轨NMPQ固定在水平面内，导轨间距L＝0.50 m，一根质量为m＝0.50 kg的匀质金属棒ab横跨在导轨上且接触良好，abMP恰好围成一个正方形．该导轨平面处在磁感应强度方向竖直向上、大小可以随时间变化的匀强磁场中，ab棒与导轨间的滑动摩擦力为F f＝1.0 N(最大静摩擦力等于滑动摩擦力)，棒的电阻为R＝0.10 Ω，其它电阻均不计．开始时，磁感应强度B0＝0.50 T.(1)若从t＝0时开始，调节磁感应强度的大小，使其以＝0.40 T/s的变化率均匀增加，求经过多长时间ab棒开始滑动；(2)若保持磁感应强度B0的大小不变，从t＝0时刻开始，给ab棒施加一个与之垂直且水平向右的拉力F，使棒从静止开始运动，其大小随时间变化的函数表达式为F＝(3＋2.5t)N，求此棒的加速度大小．20.如图所示，均匀薄壁U形管竖直放置，左管上端封闭，右管上端开口且足够长，用两段水银封闭了A、B两部分理想气体，下方水银的左右液面高度相差ΔL＝10 cm，右管上方的水银柱高h＝14 cm，初状态环境温度为27 ℃，A部分气体长度l1＝30 cm，外界大气压强p0＝76 cmHg.现保持温度不变，在右管中缓慢注入水银，使下方水银左右液面等高，然后给A部分气体缓慢升温，使A 部分气体长度回到30 cm.求：(1)右管中注入的水银高度是多少？(2)升温后的温度是多少？21.如图所示，为玻璃材料制成的一棱镜的截面图，AB为四分之一圆弧．一细光束从圆弧AB的中点E点沿半径射入棱镜后，恰好在圆心O点发生全反射，经CD面反射，再从圆弧的F点射出，已知，OA＝a，OD＝a.求：(1)出射光线与法线夹角的正弦值；(2)光在棱镜中传播的时间t.答案1.A2.D3.D4.B5.C6.D7.B8.B9.D 10.A11.BC 12.ACD 13.BD 14.AB 15.ABD16.(1)A左(2)0.2mfs10.2mfs30.2mf(s1－s3)＝0.4mfs2【解析】(1)因碰前A的速度大于B的速度，A、B的速度相反，且碰后速度相同，故根据动量守恒定律可知，甲中s1和s3是两滑块相碰前打出的纸带，s2是相碰后打出的纸带，所以滑块A应与甲纸带的左侧相连．(2)碰撞前两滑块的速度分别为：v1＝s1t ＝s15T＝0.2s1fv2＝s3t＝0.2s3f碰撞后两滑块的共同速度：v＝s2t＝0.2s2f所以碰前两滑块动量分别为：p1＝mv1＝0.2mfs1，p2＝mv2＝0.2mfs3，总动量为：p＝p1－p2＝0.2mf(s1－s3)；碰后总动量为：p′＝2mv＝0.4mfs2.要验证动量守恒定律，则一定有：0．2mf(s1－s3)＝0.4mfs2.17.(1)M(2)如图所示 1.5(1.4或1.6)(3)b c S1E(或S2E)【解析】(1)根据左手定则得，正电荷向M端偏转，所以应将电压表的“＋”接线柱与M端通过导线相连．(2)U H—I图线如图所示．根据U H＝k知，图线的斜率为k＝k＝0.375，解得霍尔系数k＝1.5×10－3V·m·A－1·T－1.(3)为使电流从Q端流入，P端流出，应将S1掷向b，S2掷向c，为了保护电路，定值电阻应串联在S1和E(或S2和E)之间．m18.(1)10 m/s(2)1 s(3)4√55【解析】(1)子弹射入滑块的过程动量守恒，规定水平向左为正方向，则m0v0＝(m＋m0)v，代入数据解得v＝10 m/s.(2)子弹击中滑块后与滑块一起在摩擦力的作用下向左做匀减速运动，设其加速度大小为a，则μ(m ＋m0)g＝(m＋m0)a，at2＝L，由匀变速直线运动的规律得vt－12联立解得t＝1 s(t＝4 s舍去)．(3)滑块从O点滑到A点时的速度v A＝v－at，代入数据解得v A ＝6 m/s.设滑块从A 点滑上半圆形轨道后通过最高点B 点时的速度为v B ，由机械能守恒定律得12(m ＋m 0)v A 2＝(m ＋m 0)g ·2R ＋12(m ＋m 0)v B 2， 代入数据解得v B ＝2√5m/s.滑块离开B 点后做平抛运动，运动的时间t ′＝√2?2R g ， 又xAC ＝v B t ′，代入数据得xAC ＝4√55m. 19.(1)3.75 s (2)4.0 m/s 2【解析】(1)以ab 棒为研究对象，当磁感强度均匀增大时，闭合电路中产生恒定的感应电流I ，棒ab 受到的安培力逐渐增大，静摩擦力也随之增大，当磁感应强度增大到ab 棒所受安培力FA 与最大静摩擦力F fm 相等时开始滑动．设磁感应强度对时间的变化率为k ，得磁感应强度对时间的变化率k ＝＝0.40 T/s 感应电动势E ＝＝L 2＝kL 2＝0.4×0.52V ＝0.10 V ① 感应电流I ＝＝A ＝1 A ②磁感应强度B 1＝B 0＋t ＝B 0＋kt ③安培力FA ＝ILB 1＝F fm ④ 由以上①②③④得t ＝3.75 s.(2)可证明棒向右作匀速直线运动，设棒ab的加速度为a，t时刻运动的速度为v t根据牛顿第二定律得F－F安－F fm＝ma⑥安培力F安＝ILB0⑦感应电流I＝＝⑧速度v＝at⑨又因为F＝(3＋2.5t) N⑩由⑥⑦⑧⑨⑩得a＝4.0 m/s2.20.(1)30 cm (2)117 ℃【解析】(1)设右管中注入的水银高度是Δh，对A部分气体分析，其做等温变化，根据玻意耳定律有p1V1＝p2V2p1＝p0＋14 cmHg＋10 cmHg，p2＝p0＋14 cmHg＋ΔhV1＝l1S，V2＝(l1－ΔL)S代入数据解得再加入的水银高Δh＝30 cm.(2)设升温前温度为T0，升温后温度为T，缓慢升温过程中，对A部分气体分析，升温前V2＝(l1－ΔL)S，p2＝p0＋14 cmHg＋Δh升温结束后V3＝l1S，p3＝p0＋14 cmHg＋Δh＋ΔL由理想气体状态方程得＝T0＝300 K解得T＝390 K则升温后的温度为t＝117 ℃.21.见解析【解析】(1)作出光路图如图根据几何关系可知，临界角为C＝45°，根据全反射规律得，n＝＝，OG＝OD＝a，sinα＝＝，根据折射定律得n＝，解得sinβ＝，(2)光在棱镜中的传播速度v＝＝c由几何知识得，光线传播的长度为l＝a＋a＋a，光在棱镜中传播的时间t＝＝.。

中山市高二年级2019—2020学年第一学期期末统一考试物理试卷第一卷（选择题，共48分）一、单项选择题（本大题共7小题，每小题4分，共28分。

每小题给出的四个选项中只有一项满足题设要求，选对得4分；不选、错选或多选不得分）1．对于由点电荷Q 产生的电场，下列说法正确的是（ ）A ．电场强度的定义式仍成立，即E ＝F Q，式中的Q 就是产生电场的点电荷 B ．在真空中，电场强度的表达式为E ＝kQ r 2，式中Q 就是产生电场的点电荷 C ．在真空中，电场强度的表达式E ＝kq r 2，式中q 是检验电荷 D ．在Q 的电场中某点，分别放置电量不同的正、负检验电荷，电场力大小、方向均不同，则电场强度也不同2．如图所示，平行板电容器两极板A 、B 间有一个带电油滴P ，正好静止在两极板正中间。

现将A 极板稍微向上平移，其它条件不变，则A ．油滴将向上加速B ．油滴将向下加速C ．电流计中电流由b 流向aD ．电流计中始终无电流流过3．如图是某同学记录的演示楞次定律的实验笔记，经检查，不符合实验事实的是（ ）A B C D4．如图所示，虚线a 、b 、c 为点电荷电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P 、R 、Q 是这条轨迹上的三点，由此可知（ ）A ．带电粒子在R 点时的速度大于在Q 点时的速度B ．带电粒子在P 点时的电势能比在Q 点时的电势能大C ．该点电荷可能带负电D ．带电粒子在R 点时的加速度小于在Q 点时的加速度第4题图第2题图5．如图甲所示，a 、b 两平行直导线中通有相同的电流，当两通电导线垂直圆平面放置于圆周上，且两导线与圆心连线的夹角为 60°时，圆心处的磁感应强度大小为B 。

如图乙所示，c 导线中通有与a 、b 导线完全相同的电流，a 、b 、c 垂直圆平面放置在圆周上，且a 、b 两导线与圆心连线的夹角为120°，b 、c两导线与圆心连线的夹角为30°，则此时圆心处的磁感应强度大小为（ ）A ．63B B ．BC ．0D ．2B 6．质量为m 、长为L 的直导体棒放置于四分之一光滑圆弧轨道上，整个装置处于竖直向上磁感应强度为B 的匀强磁场中，直导体棒中通有恒定电流，平衡时导体棒与圆弧圆心的连线与竖直方向成60°角，其截面图如图所示．则关于导体棒中的电流方向、大小分析正确的是（ ）A．向外，BL B．向外，3BLCD7．如图所示，边长为L 的正方形有界匀强磁场ABCD ，带电粒子从A 点沿AB 方向射入磁场，恰好从C 点飞出磁场；若带电粒子以相同的速度从AD 的中点P 垂直AD 射入磁场，从DC 边的M 点飞出磁场（M 点未画出）。
