六、疲劳寿命 贴在试件上的应变片，在恒定幅值的交变应力作用下，应变 片连续工作，不致使应变片产生破坏的循环次数，称为应变片的 疲劳寿命。为了提高应变片的寿命，常选用胶基箔式应变片。
§2-4 应变片的粘结剂选用和粘贴工艺
一、应变片的粘结剂选用 测试前，将应变片用粘结剂牢固地粘贴在被测试件的表面上， 试件受力时，粘结剂应及时地把试件的全部变形传递给敏感栅， 能否真实地反映试件应变，粘结剂的作用是十分重要的。粘结 剂在一定的程度上影响应变片的工作特性，如蠕变、滞后、零 漂、灵敏系数等。因此，必须正确地选择粘结剂。为了提高实 验质量和精度，粘结剂必须满足如下要求： 1.粘结剂固化后有较高的剪切强度，最好达到10~14MPa以上。 2.基底、粘结剂固化后线膨胀系数相近，以避免二者因线胀系数 不同而引起的附加应变量。 3.粘结工艺简单易行，固化后有较高的绝缘度。 4.粘结剂固化后有足够的韧性，能够承受冲击或动载荷。
其次从构件衬科的均匀性考虑，如混凝土、铸铁，应选择栅 长较大的电阻片，对于混凝土构件，应变片的栅长应为混凝土最 大骨料的4~5倍。
3．根据工作环境条件考虑 在潮湿环境中，考虑使用防潮性能好的胶膜基底电阻片，并 且涂上防潮剂以免潮气侵入应变片内。 在强磁场条件下电阻片囚磁场影响产生仲长或缩短，在交变 磁场内将产生干扰信号，因此应使用防磁电阻片。 测量混凝土结构内部应变和应力时，选用温度自补偿箔式应 变片，或选用混凝土埋入式应变片。 4．电阻值选择 应变片的电阻值有60Ω，120Ω，200Ω，350Ω等，一般选用 标称值120Ω的电阻片。因为应变测量仪器的桥臂电阻大都是按 照120Ω设计的。
机械滞后产生原因很多，主要是应变片的特性差，粘结剂 固化处理不当，胶层过厚，局部脱胶等。为了减小机械滞后的 影响，在使用应变片测量前，最好予先加载数次，以减小滞后 影响。

σ1 =
（3）
2、弯矩 M 测定（见图（C） ） ： 在图（C）贴片情况下，由弯矩引起 X 方向的应变为 ε b 及ε b ' ，故利用图 (e)半桥接法可得加载时应变仪读数
ε r = ε b − ε b = 2ε b （温度影响要否考虑？）
'
同时
σ=
M = Eε b W
故可得实测弯矩 M = Eε b ⋅ W =Biblioteka (D 4 − d 4 ) 。
1、以砝码盘加力杆自重作为初载荷 F0 ，试验分五级加载，每次加一块
（1Kgf）砝码，至少重复加载二次，记录每次载荷下的应变，以观察应 变是否按线性变化，最后用最大应变值计算 ε 1 、 ε 3 、α 01 、σ 1 、σ 3 、M、
T。并和 σ 1理 、 M 理 、 T理 比较。 2、书上 P.89 思考题 4,写进报告。 3、实验表格参考网上下载。
扭弯组合变形主应力和内力测定的电测法（教学挂图）
一、实验目的： 1、测定圆管在扭弯组合变形下一点处的主应力。 2、测定圆管在扭弯组合变形下的弯矩和扭矩。 二、实验装置，贴片及试验原理图
1、主应力测定： 在组合变形条件下,测定测点任意三个方向应变即可计算主应变，主方向 及主应力，如图（c）m 点的三个应变为 ε − 45o 、 ε 00 、 ε 450 。则 主应变
ε 1 ε − 45 + ε 45 2 ± (ε − 45 − ε 0 ) 2 + (ε 45 − ε 0 ) 2 = ε3 2 2
0 0 0 0 0 0
（1）
主方向
tan 2α 0 =
ε 45 − ε − 45 2ε 0 − ε − 45 − ε 45
0 0 0

一、实验目的1. 通过实验，了解梁在弯曲状态下的应力分布规律；2. 验证梁的弯曲正应力计算公式的准确性；3. 掌握应变电测法的基本原理和操作方法；4. 培养学生严谨的实验态度和科学的研究方法。

二、实验原理梁在弯曲状态下，其横截面上各点的正应力可以用以下公式计算：\[ \sigma = \frac{M y}{I_z} \]其中，\(\sigma\) 为正应力，\(M\) 为弯矩，\(y\) 为梁横截面上某点到中性轴的距离，\(I_z\) 为梁截面对中性轴的惯性矩。

实验中，通过测量梁横截面上不同位置的应变，根据虎克定律，可计算出相应位置的应力。

实验装置主要包括梁、应变片、静态数字电阻应变仪等。

三、实验仪器与设备1. 梁材料：矩形截面试件，尺寸为 \(b \times h\)；2. 应变片：电阻应变片，用于测量梁横截面上的应变；3. 静态数字电阻应变仪：用于测量应变片输出的电阻变化，从而计算出应变；4. 加载装置：用于对梁施加弯矩；5. 游标卡尺：用于测量梁的尺寸；6. 计算器：用于计算实验数据。

四、实验步骤1. 准备实验装置，包括梁、应变片、应变仪等；2. 将应变片粘贴在梁的预定位置，确保应变片与梁表面紧密贴合；3. 接通应变仪电源，调整应变仪的量程和灵敏度；4. 使用游标卡尺测量梁的尺寸，记录数据；5. 在梁上施加预定的弯矩，确保梁处于弯曲状态；6. 使用应变仪测量梁横截面上不同位置的应变，记录数据；7. 根据实验数据和应变片的位置，计算出梁横截面上不同位置的应力；8. 比较实验测得的应力与理论计算值，分析误差原因。

五、实验结果与分析1. 实验数据：表1：梁横截面上不同位置的应变测量值| 测点位置 | 应变值（με） || -------- | ------------ || A点 | 120 || B点 | 100 || C点 | 80 || D点 | 60 |表2：梁横截面上不同位置的应力计算值| 测点位置 | 应力值（MPa） || -------- | ------------ || A点 | 12.00 || B点 | 10.00 || C点 | 8.00 || D点 | 6.00 |2. 结果分析：通过实验数据与理论计算值的比较，可以看出，在梁的弯曲状态下，应力在梁横截面上呈线性分布。

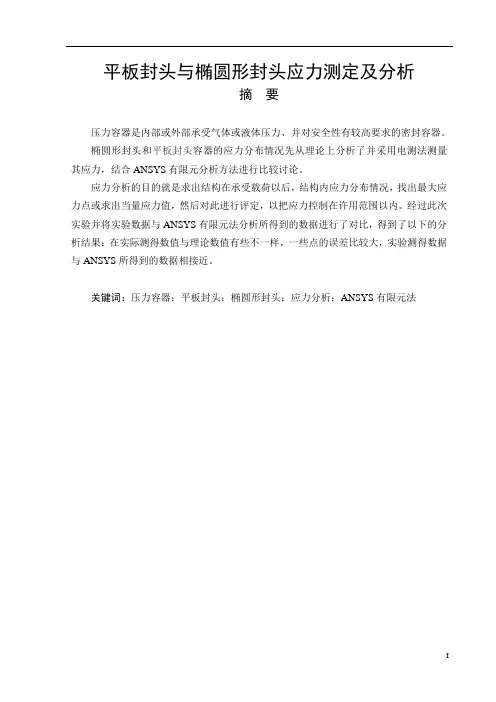

平板封头与椭圆形封头应力测定及分析摘要压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。

椭圆形封头和平板封头容器的应力分布情况先从理论上分析了并采用电测法测量其应力，结合ANSYS有限元分析方法进行比较讨论。

应力分析的目的就是求出结构在承受载荷以后，结构内应力分布情况，找出最大应力点或求出当量应力值，然后对此进行评定，以把应力控制在许用范围以内。

经过此次实验并将实验数据与ANSYS有限元法分析所得到的数据进行了对比，得到了以下的分析结果：在实际测得数值与理论数值有些不一样，一些点的误差比较大，实验测得数据与ANSYS所得到的数据相接近。

关键词：压力容器；平板封头；椭圆形封头；应力分析；ANSYS有限元法ABSTRACTPressure vessel is internal or external to gas or liquid pressure, and the security requirements of a sealed container.Analyses the stress distribution in the ellipse head and Flat head containers theoretically,and measures the stress by electrical measurement method,then carries on compare and discuss by combining ANSYS finite element analysis method.The purpose of stress analysis is to find out the structure load, the structure, the stress distribution of the greatest stress or equivalent to stress the value,then this assessment, to put the stress in a control within. after the experiment and experimental data and ansys the finite-element method analysis of data in contrast, the following analysis results：experimental and theoretical values measured there are some differences，the error of some points are relatively large the experimental measured results obtained in good agreement with ANSYS.Keywords:Pressure vessel；Flat head；Ellipse head；Stress analysis；Using the ANSYS finite element metho目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1压力容器的结构 (1)1.1.1压力容器典型组成 (1)1.2压力容器主要分类 (3)1.2.1 按介质危害性分类 (3)1.2.2 压力容器分类 (4)1.3世界压力容器规范标准 (6)1.3.1 国外主要规范标准简介 (7)1.3.2 国内主要规范标准简介 (9)第二章椭圆形封头与平板封头的应力分析并计算 (12)2.1载荷分析 (12)2.1.1载荷 (12)2.1.2载荷工况 (14)2.2椭圆形封头的应力分析并计算 (14)2.2.1 回转薄壳的不连续分析 (15)2.2.2 无力矩理论的基本方程 (16)2.2.3薄壁圆筒理论计算公式推导 (19)2.2.4 椭圆形封头理论计算公式推导 (20)2.2.5理论计算并分析已知椭圆形封头的应力 (22)2.3平板封头应力分析 (23)2.3.1 概述 (23)2.3.2 圆平板对称弯曲微分方程 (24)2.3.3 圆平板中的应力 (29)2.3.4理论计算并分析已知圆平板封头的应力 (32)第三章实验法进行封头的应力测定及分析 (34)3.1电测法测定封头应力 (34)3.1.1 电测法的目的、原理及要求 (34)3.1.2实验前装置及仪器准备 (36)3.1.3 实验步骤 (36)3.1.4 电测法实验结果 (36)3.1.5 理论计算与实验结果对比并分析 (38)第四章有限元法对封头进行应力分析 (42)4.1 ANSYS有限元分析简介 (42)4.1.1 ANSYS软件提供的分析类型 (42)4.2 ANSYS对已知平板封头应力分析 (43)4.2.1 ANSYS对已知平板封头应力分析步骤 (43)4.3 ANSYS对已知椭圆形封头应力分析结果 (52)第五章数据处理及误差分析 (56)5.1对椭圆形封头和平板封头的数据处理 (56)5.2将计算法、实验法、有限元法的结果进行对比并进行误差分析 (57)第六章结论 (58)参考文献 (59)致谢.......................................................................................................................... 错误！未定义书签。
