管道安装监理细则 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58- 天津市滨海新区文化中心 （一期）能源站部分 管

道 安 装 监 理 细 则 编制人： 审核人： 审批人： 目录 一、工程概况 项目名称：天津市滨海新区文化中心（一期）能源站部分 建设地点：本工程坐落于天津市滨海新区文化中心商务区天碱片区，东至中央大道，南至紫云公园，西至规划旭升路，北至大连东道。能源站位于地块的东南侧。 建设规模：建筑面积3800㎡，全部位于地下。该能源站为文化中心五馆一廊提供集中区域供冷供热，服务面积194880㎡。站内设3个防火分区，消防覆盖区域面积为2564㎡，涉及喷淋、气体灭火和消火栓给水管道。工作区给排水包括室内给水系统、中水系统、排水系统和循环冷却水系统。本工程给水接自市政给水管网，供水压力0.2MPa。本工程自来水主要用于卫生间用水、冷却塔补水及空调管网补水。

二、编制依据 1.已批准的监理规划。 2.已批准的施工组织设计及施工方案。 3.设计文件。 4.标准、规定及施工规范： ⑴ 建筑给水排水及采暖工程施工质量验收规范GB50242—2002? ⑵ 给水、排水管道工程施工及验收规范GB50242—2002? ⑶ 自动喷水灭火系统施工及验收规范GB50261—2005? ⑸ 采暖与卫生工程施工及验收规范GB50242—2002? ⑹ 工业金属管道工程施工及验收规范GB50235—97? ⑺ 通风与空调工程施工及验收规范GB50243—2002? 三、监理工作流程 四、管道安装质量管理 1.监理工作内容 ⑴ 审批承包人开工报告，检查人员、材料、机具进场情况，施工措施落实情况，现场施工条件是否具备等； ⑵ 检查管材质量证书，对每根钢管、管件、焊条质量均进行检查；

准备工作 审查各分项、分部工程施工方案 编制各分部、分项工程监理实施细则 按主要分项工程组织召开监理交底会 建立监控体系和网络 审查进场分包单位的企业资质

控制进场材料质量 对照封样检查进场材料是否符合设计文件要求以及相应的质量证明文件

检查进场材料外观尺寸是否满足相应部位的安装要求

控制检查施工质量 确定样板项目，做到样板引路。 加强对管道安装接缝部位的检查。 加强对管道安装施工作业流程的检查。

加强对水管道的压力测试和冲洗、风管漏光检测及 保温的把控

加强对细部结点的施工质量的检查。 ⑶ 检查纵环向焊缝间距、管节接口、焊接环境是否符合要求，检查焊缝的外观质量； ⑷ 丝接管道安装是否符合规范标准； ⑸ 对不同管径的管道进行不同的阀门选择和软接头选择，同时进行压力试验； ⑹ 依据不同管道系统的管道以及不同的管径，对保温厚度进行检查验收； ⑺ 管道支吊架安装。

2.质量标准 ⑴ 管件的材料、规格、压力等级、加工质量应符合设计规定； ⑵ 管件表面应无斑疤、裂纹、严重锈蚀等缺陷； ⑶ 焊条的化学成分、机械强度应与母材相匹配，质量应符合现行国家标准《碳钢焊条》、《低合金焊条》的规定； ⑷ 焊缝外观应饱满平滑，表面焊渣清除干净； ⑸ 法兰盘对应平行、紧密，垫片不使用双层，与管道中心线垂直。螺帽在同一面，螺栓紧固，露出螺帽的长度不大于螺栓直径的1／2。阀门安装紧固、严密，与管道中心线垂直，操作机构灵活、准确； ⑹ 丝接管道连接顺直，外露2-3丝，缠麻做防腐。 ⑺ 给水管水平管道应有0.2%—0.5%的坡度向立管安装。 ⑻ ⑼ 阀门安装前应作强度和严密性试验，试验应在每批同牌号、同型号、同规格、数量中抽查10%且不少于一个。对于安装在立管、管上起切断作用的闭路阀门应逐个做强度和严密性试验。 ⑽ 给水引入管与排水排出管的水平净距不得小于1m，室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m，交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。 ⑾ 给中水管采用衬塑钢管，DN≥80沟槽连接，DN≤80丝接。明装管做30mm厚橡塑保温。埋地管道做三油两布防腐处理。中水管道应设置防止误饮误用措施，管道外壁刷浅绿色环，并打印中水非引用标识，阀门、水表均应有中水标识。 ⑿ 卫生间至污水提升局部排水管采用机制离心排水铸铁管，承插A型连接。压力排水管采用内外壁热镀锌钢管，沟槽连接，明装管刷银粉两道，埋地管做三油两布防腐处理。 ⒀ 冷却循环水管道DN≤250采用无缝钢管，DN≥300采用螺旋焊接钢管。管道外壁刷防锈漆两道，再做50mm厚橡塑保温。 ⒁ 消火栓、喷淋管道均采用内外壁热镀锌钢管，DN≤50丝接，DN≥70沟槽连接，明装刷银粉两道，埋地管做三油两布防腐处理。消火栓、喷淋管道做30mm厚橡塑保温。

五、管道内外防腐质量监理 1.监理工作内容 ⑴ 查内外防腐层的材料质量是否符合规定； ⑵ 查内外防腐层的施工工艺是否符合规范要求； ⑶ 检查内外防腐层的施工质量是否符合规范要求。 2.质量标准 ⑴ 涂底漆前管子表面应清除油垢、灰渣、铁锈，涂底漆前基面应干燥，基面除锈后与涂底漆的间隔时间不得超过8小时； ⑵ 沥青涂料熬制温度宜在230℃左右，涂刷温度不得底于180℃。 ⑶ 涂一层沥青缠绕一层玻璃布，玻璃布的压边宽度应为3cm~4cm，接头搭接长度不得小于10cm，上下层搭接接头应相互错开。

六、管道水压试验质量监理 1.监理工作内容 ⑴ 检查管道水压试验是否满足规范，落实试压打泵前的复查和准备工作。 ⑵ 检验打泵盖堵及接口是否符合设计要求与有关规定。 ⑶ 审查试压后背、管件、支墩是否符合设计规定，对所有后背、支墩必须进行最后检验，确认安全可靠时，方可进行水压试验，水压试验时，后背、支墩、管端等附近不得站人，待停止升压时才可接近检查。 ⑷ 做好压力表的检验校正，做好放水排气设施等准备工作。 ⑸ 水压试验时，应统一信号，统一指挥，明确分工，并对后背、支墩、接口、排气阀等都应规定专人负责检查，规定发现问题时的联络信号。 ⑹ 水压试验开始时应逐步升压，每升一次以0.2Mpa为宜，每次升压后检查没有问题后，再继续升压。 ⑺ 水压试验压力应按设计规定或参照《给水排水管道工程施工及验收规范》（GB50268—97）规定执行。 ⑻ 用放水法测定管道渗水量。 2．质量标准 ⑴ 给水、中水管道工作压力0.2MPa，试验压力0.6MPa。如管件阀门出厂压力小于管道试验压力，又符合设计要求时，可用盲板隔开，不参加试压。 ⑵ 重力排水管道做灌水试验，灌水高度不低于本层层高，灌满水15分钟后，待水位下降再灌满持续5分钟，液面不下降，管道无渗漏为合格。 ⑶ 压力排水管0.4MPa压力打20分钟，压力降不大于0.05MPa合格。 ⑷ 冷却循环水管道工作压力0.3MPa，试验压力0.6MPa。 ⑸ 消火栓管道和喷淋管道工作压力1.20MPa，试验压力1.60MPa。保压两小时无明显渗漏合格，严密性试验稳压24小时。 ⑵ 放水法测定管道渗水量：试验结果管道未发生破坏，渗水量q值不大于规范规定的标准（2.2L/（min.km）），经监理工程师复查符合规定，即为合格，签认交工证书。 ⑶ 非隐蔽性管道，在试验压力下，10min压力降不大于0.05MPa，且管道及附近无损坏，然后使试验压力降至工作压力，保持恒压2h，进行外观检查，无漏水现象认为严密性试验合格。

七、管道冲洗消毒质量监理 1.管道冲洗 审批承包人管道冲洗方案，制订管道冲洗质量标准，经审查同意后，承包人方可进行管道冲洗。 ⑴复查承包人接通旧管放水冲洗的准备工作；复查接管施工组织是否做到明确分工，统一指挥，密切配合；复查关闸断水、支墩拆除、接管、做好支墩、开闸通水等具体要求，措施是否严密适用，要求承包人确保安全。 ⑵复查承包人在放水冲洗前的准备工作、开闸冲洗、检查管道沿线有无异常、至关闸、存水、取样水质化验等各工序是否符合规定。 放水完毕，管内存水达24h后，由承包人取水样化验合格，经监理工程师书面认可后，不用消毒。

2.管道消毒 审查承包人的管道消毒方案和实施措施，并制定质量标准。 五、监理的工作方法及措施 为使工程质量能达到预期目标，我们重视做好事前预控、事中监控和事后检查验收工作，具体做法如下：?

1.事前质量预控? ⑴专业工程施工前,监理部及时编制《监理实施细则》，督促施工单位编制施工方案，明确质量控制点，完善施工组织管理体制和质量保证体系，对易出现质量不稳定和隐患的关键部位要制定应急处理措施和预防措施。? ⑵严把原材料、构配件及设备进场前报验关。所有管件在进场前都要履行报验手续，必须出具出厂证明、产品合格证及检验试验报告，只有符合设计要求并合格的管件才允许采购。? 2.施工过程的质量监控? 施工过程是建成建筑产品的实体过程，由于在该过程当中人、材、机、环境、方法等因素的影响，工程质量存在不稳定因素，故该阶段是强化监理工作力度十分重要的过程。因此，我们从如下方面进行质量监控。? ⑴严把工序交接验收关。工序交接必须经监理人员检查验收，前道工序不合格时，不得转入下道工序的施工。例如在天花封面板前，安装工程的管线敷设必须到位并且做严密性检测，找监理现场见证。?? ⑵按规定对主要材料实行取样送检制度。为保证使用材料符合要求，监理人员要按要求，在施工现场取样送检，确保符合要求的材料才允许使用。? ⑶螺旋焊接管道的焊接工作。应对焊接工进行执业资质审查，焊缝需饱满，焊接过程中做出坡口，整个焊接过程操作规范，质量合格。 ⑷严格隐蔽工程验收制度。暖通风管、水管，给排水管道，消防管道隐蔽前，要求施工单位自检，在自检合格的基础上，视工程的重要程度，召集业主、设计、施工方代表进行联合验收，保证工程有条不紊地推进。? ⑸积极进行正常性的巡查工作。监理人员每天保证巡查工地不少于两次。在巡查中，发现质量不合格的或质次的材料，坚决要求施工单位返工重做。

3.质量整改和成品保护 工程质量，在事前和事中得到有效控制后，还必须督促施工单位严格按照《验收标准》自查自纠，高标准、严要求，反复整改和完善，才能出精品。监理人员要加强工地巡查力度，监理工程师采取巡查、抽查、检验和量测、指令性发文相结合，发现不合格者，及时指正，坚决要求整改。初步验收工作中提出的整改意见，要督促施工单位逐条进行整改和完善。同时，要求施工单位对已完成的部位采用适当保护措施。?

合集下载

管道监理细则

管道监理细则

管道监理细则一、引言管道工程作为工业建设的重要组成部分，承担着输送流体和能源的重要功能。

为确保管道工程的安全、可靠运行，管道监理细则起到了至关重要的作用。

本文将对管道监理细则进行详细解析。

二、监理人员要求1.技术要求：管道监理人员应具备相关工程技术知识，了解管道工程的设计、施工和运行原理，并具备相关的证书和资格。

2.工作经验：管道监理人员应具备一定的工作经验，熟悉管道工程施工和运行过程中可能出现的问题，并能够熟练应对。

3.责任意识：管道监理人员应具备高度的责任意识，能够严格遵守相关规章制度，确保管道工程的安全和质量。

三、管道监理工作内容1.设计审核：管道监理人员应对管道工程的设计方案进行审核，包括管道的布置、材料选择、设备选型等，确保设计方案符合工程要求，并满足相关的安全标准。

2.施工监督：管道监理人员应对施工过程进行监督，确保施工符合设计要求和相关的安全规定，及时发现和解决施工中的问题，并提供合理的改进建议。

3.材料验收：管道监理人员应对管道工程所使用的材料进行验收，确保材料的质量符合相关标准。

4.质量检查：管道监理人员应对管道工程的质量进行检查，包括焊接质量、防腐质量、封堵质量等，确保工程质量达到要求。

5.设备安装验收：管道监理人员应对管道工程所使用的设备进行安装验收，包括设备的安装质量、使用合理性等，确保设备能够正常运行。

6.试运行监督：管道监理人员应对管道工程进行试运行监督，包括系统调试、安全性能检查等，确保管道工程在试运行阶段达到安全稳定的状态。

7.投产验收：管道监理人员应对管道工程进行投产验收，包括验收文件的整理和提交，确保管道工程安全投产。

四、管道监理规范与标准1.国家标准：根据国家相关标准和规定，制定相应的监理规范，确保管道工程的施工和运行符合国家的安全要求。

2.行业标准：根据行业经验和专业知识，制定相应的监理规范，满足行业的安全和质量要求。

3.企业标准：根据企业具体情况和相关工程的特点，制定相应的监理规范，确保管道工程符合企业的安全和质量要求。

天然气管道监理实施细则

天然气管道监理实施细则

天然气管道监理实施细则工艺管道安装监理实施细则1.专业工程的特点1.1 工程概况1.1.1 工程名称、建设地点、设计单位、建设单位、施工单位和工程规模应在此列出。

1.2 专业工程组成1.2.1 本工程安装的管道总工程量和总造价应在此列出。

管道的种类和特点也应在此说明，例如特种合金钢管道（包括低温管道/高温管道/高压管道等）、不锈钢管道、耐腐蚀管道（包括搪瓷管道/衬里管道/玻璃钢管道）、大口径簿壁管、厚壁管、耐磨管道、夹套管、复合管等等。

1.3 编写依据1.3.1 本监理实施细则的编写依据包括《建设工程监理规范》GB-2000、《石油化工建设工程项目监理规范》SH/T3903-2004等。

1.3.2 监理规划、施工组织设计、设计文件和技术资料也是编写依据之一。

1.3.3 有关标准、规范、规程包括SH3501-2002《石油化工剧毒、可燃介质管道工程施工验收规范》、SH3010-2000《石油化工设备和管道隔热技术规范》、SH3022-1999《石油化工设备和管道涂料防腐蚀技术规范》等。

2.监理任务2.1 施工前的监理任务包括：2.1.1 审查设计文件、施工组织设计和工艺方案等。

2.1.2 审查施工单位的施工准备情况，包括施工人员、施工设备、施工材料和施工现场等。

2.2 施工中的监理任务包括：2.2.1 监督施工单位按照设计文件和施工组织设计的要求进行施工。

2.2.2 监督施工单位按照相关标准、规范和规程进行施工。

2.3 施工后的监理任务包括：2.3.1 检查工程质量和完工情况。

2.3.2 审查施工单位的竣工资料，包括竣工图纸、竣工报告和竣工验收记录等。

3.监理要求3.1 监理人员应具备相关专业知识和技能，熟悉相关标准、规范和规程。

3.2 监理人员应认真履行监理职责，及时发现和处理工程质量问题。

3.3 监理人员应与设计单位、施工单位和建设单位保持良好的沟通和协调，共同推动工程进展和提高工程质量。

以上是工艺管道安装监理实施细则的范本，监理人员应根据实际情况进行具体操作。

某供水管道安装工程监理实施细则

某供水管道安装工程监理实施细则

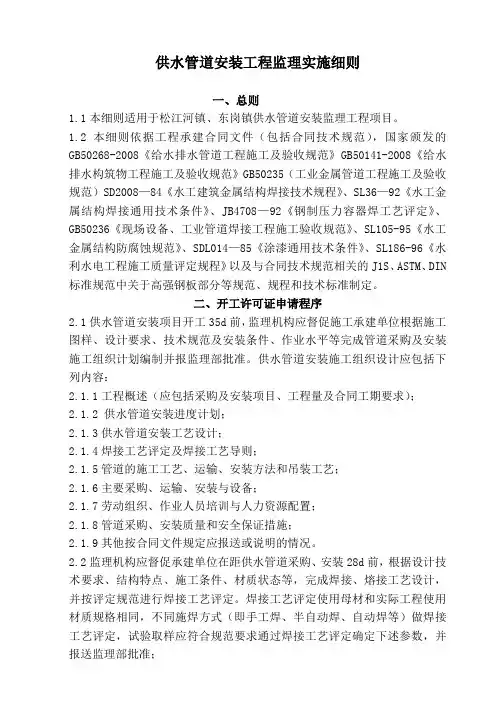

供水管道安装工程监理实施细则一、总则1.1本细则适用于松江河镇、东岗镇供水管道安装监理工程项目。
