三、串联和并联A、只闭合S2，断开S1、S3时，电路断路B、闭合S1、S2、S3时，电路是通路C、闭合S2、S3，断开S1时，L1发光而L2不发光D、闭合S3，断开S1、S2时，灯L1、L2都不发光图1 图2 图32、如图2，下列说法中正确的是（）A、S1、S2闭合时，L1、L2都亮B、S1、S2闭合时，只有L1亮C、S1断开，S2闭合，只有L2亮D、S1断开，S2闭合时，L1、L2都亮3、如图3，下列判断错误的是（）A、S1、S2都闭合时，L1、L2、L3并联B、S1、S2都断开时，L1、L2、L3串联C、S1断开，S2闭合时，L2、L3并联后再与L1串联D、S1闭合，S2断开时，对L1、L2形成短路4、如图4所示，当开关S1、S2都闭合时（）A、三个灯都亮B、L1、L3亮，L2不亮C、三个灯都不亮D、L2、L3亮，L1不亮5、如图5，下列说法中错误的是（）图4 图5 图6 图7A、当闭合S2、S3时，灯L1、L2组成并联电路B、当闭合S1时，灯L1、L2组成串联电路C、当闭合S1、S2时，只有灯L1发光D、当S1、S2、S3同时闭合时，电路短路，灯L1、L2 都不能发光6、如图6，三个灯泡始终完好，当开关S断开时，三个灯泡都发光，则当开关闭合时（）A、L1、L3亮，L2不亮B、L1亮，L2、L3不亮C、L1、L2、L3都不亮D、L1、L2、L3都亮7、如图7，下列说法错误的是（）A、S1、S3断开，S2闭合时，灯L1、L2串联B、S1、S3闭合，S2断开时，灯L1、L2并联C、S1、S2闭合，S3断开时，灯L1亮D、S2、S3闭合，S1断开时，灯L1亮8、如下图所示，四个电路图中与右边实物图对应的是（）9、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。
在如图所示的四个电路图中，符合上述要求的是( )10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。

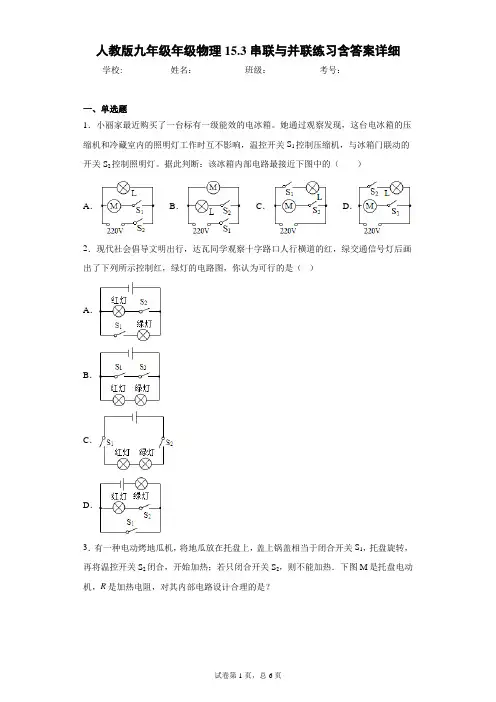

人教版九年级年级物理15.3串联与并联练习含答案详细学校:___________姓名：___________班级：___________考号：___________一、单选题1．小丽家最近购买了一台标有一级能效的电冰箱。
她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯。
据此判断：该冰箱内部电路最接近下图中的（）A．B．C．D．2．现代社会倡导文明出行，达瓦同学观察十字路口人行横道的红，绿交通信号灯后画出了下列所示控制红，绿灯的电路图，你认为可行的是（）A．B．C．D．3．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热．下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？A．B．C．D．4．某小区的门禁智能領有三种识別启动方式：人脸识别(S1)，指纹识别(S2)，密码识别(S3)，只要其中一种方式识别成功，都可以使电动机工作面打开门锁，下列电路设计符合要求的是()A． B．C．D．5．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是A．B．C．D．二、多选题6．在学校多媒体教室中，下列与物理知识有关的说法正确的是（）A．电脑和投影机是串联的B．投影机的镜头是凸透镜C．大屏幕上的彩色画面是由红、绿、蓝三种色光混合而成的D．学生能从各个方向看清大屏幕上的画面，是因为光发生了漫反射三、作图题7．请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。
8．居民楼的楼道里，安装了一种自动的控制的楼道灯，当有人走动发出声音时，电路接通，灯亮：经过2分种后，内部的延时装置就会把电路断开，灯灭。
不过，只有夜晚天黑之后灯才能亮，白天，不论发出多大的声音，电灯也“无动于衷”。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。
照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。
下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
人教版九年级物理全一册《15.3串联和并联》同步练习题（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，要使三盏灯并联，应采取的做法是用导线（ ）A ．连接bdB ．连接abC ．连接adD ．拆除bc2．如图所示，是第五届世界智能大会官方指定用车—中国长安UNI ﹣K 智能化汽车。
它不仅实现了全语音交互、车内外高清摄像、自动刷脸识别车主身份等智能操作，还具备全速自适应巡航等智能驾驶功能。
它展现了“中国智造”的科技风采.关于这辆智能汽车，下列判断正确的是（ ）A ．汽车轮胎表面刻有花纹是为了减小摩擦B ．汽车轮胎用橡胶制成是因为它的绝缘性能好C ．汽车左右转向灯是并联连接的D ．汽车发动机的压缩冲程为汽车提供动力3．如图所示的电路，将1S 、2S 都闭合后，下列说法正确的是（ ）A ．1L 和2L 、3L 串联B ．1L 和2L 、3L 并联C ．1L 和2L 并联D ．1L 和2L 、3L 混联4．如图所示的电路，要使L 1和L 2两盏灯组成并联电路，则开关A ．S 1、S 2断开，S 3闭合B ．S 1、S 3断开，S 2闭合C ．S 2断开，S 1、S 3闭合D ．S 1、S 2闭合，S 3断开5．如图所示的四个电路图中，开关S 闭合后，两个灯泡串联的是（ ）A ．B ．C ．D ．6．如图所示，接线盒的上部有两只灯泡，导线接在盒的内部，接线盒的另两个接线柱与电源和开关相连。
闭合开关，两只灯泡正常发光。
若要判断两只灯泡的连接方式，下列操作中能达到目的的是（ ）A ．将电源和开关的位置互换B ．用导线将a 、b 连接C ．将1L 和2L 的位置互换D ．任意取下一只灯7．陈宇同学发现教室里1个开关可以同时控制3盏日光灯，某天其中一个日光灯坏了，其余两个日光灯还能照常工作，那么这三盏日光灯的连接方式是（ ）A ．一定串联B ．并联C ．可能串联D ．无法判断8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法正确的是（ ）A．水果的作用是给电路提供电压B．水果电池工作时将电能转化为化学能C．一组二极管同时发光说明它们一定是串联的D．如果少串联一个水果电池，二极管将变更亮9．如图所示电路中，当开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．10．如图所示，连接两个小灯泡的电路，有关说法不正确的是（）A．断开开关，L1、L2串联B．闭合开关，L1、L2并联C．断开开关，L1、L2均发光D．闭合开关，L1发光、L2熄灭二、填空题11．电阻R1∶R2=4∶3，若串联接入电路中，通过它们的电流之比为，它们两端的电压之比为．若并联后接入电路中，通过它们的电流之比为，它们两端的电压之比为．12．如图所示是一款消防应急照明灯。
