椭圆型孔型轧辊的数控加工

第７期　２００６年７月　机械设计与制造　Ｍａｃｈｉｎｅｒｙ　Ｄｅｓｉｇｎ＆　Ｍａｎｕｆａｃｔｕｒｅ　一１３７一　

文章编号：１００１—３９９７（２００６）０７—０１３７—０２　

轧辊孔型强力切削抑制颤振的最佳走刀路线　

黄云林吴玉国（安徽工业大学机械工程学院。马鞍山２４３０００）　

Ｔｈｅ　ｂｅｓｔ　ｍａｃｈｉｎｉｎｇ　ｔｒａｃｅ　ｏｆ　ｒｅｓｔｒａｉｎ　ｖｉｂｒａｔｉｎｇ　ｉｎ　ｒｏｌｌｅｒ　ｐａｒｔｓ　ｐｏｗｅｒｆｕｌ　ｔｕｒｎｉｎｇ　

ＨＵＡＮＧ　Ｙｕｎ一１ｉｎ，ＷＵ　Ｙｕ—ｇｕｏ（Ａｎｈｕｉ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｍａａｎｓｈａｎ　２４３０００，Ｃｈｉｎａ）　

ｏ．ｏ．ｏ．ｏ……Ｏ一…………’。…………一一……一。‘。‘。‘　一…。。。。‘。‘。。。　。‘。‘。‘。’。‘。…。。。‘。‘。‘。‘。‘。‘。’　；　【摘要１阐述了数控强力切削轧辊孔型时发生颤振的问题，推导出切削深度与颤振的关系，并比较｛　

；了几种走刀路线，提出了避免颤振的最佳走刀路线。　ｊ　

！　关键词：轧辊孔型；颠振；强力切削；走刀路线　２　

；　［Ａｂｓｔｒａｃｔ］Ｄｉｓｃｕｓｓｅｄ　ｔｈｅ　ｖｉｂｒａｔｉｏｎ　ｏｆ　ｒｏｌｌｅｒ　ｐａｒｔｓ　ｍａｃｈｉｎｉｎｇ．Ｐｏｉｎｔｅｄ　ｏｕｔ　ｔｈｅ　ｂｅｓｔ　ｔｒａｃｅ　ｏｆ　ＣＮＣ　ｐｏｗｅｒｆｕｌ；　

｛ｔｕｒｎｉｎｇ　ａｎｄ　ｔｈｅ　ｍｅｔｈｏｄ　ｏｆｌｉｍｉｔｅｄ　ｄｅｐｔｈ．　；　

３　Ｋｅｙ　ｗｏｒｄｓ：Ｒｏｌｌｅｒ　ｐａｒｔｓ；Ｃｕｔｔｉｎｇ　ｖｉｂｒａｔｉｏｎ；Ｐｏｗｅｒｆｕｌ　ｔｕｒｎｉｎｇ；Ｍａｃｈｉｎｉｎｇ　ｔｒａｃｅ　ｉ　

．　．　，．　，．　，．　，．　，．　，．　．　，．　，．　，．　，．　，一　．　，．　．　．　，．　，．　，．　，．　，．　，．　．　，．　，．　，．　．　，．　．　，．　，．　，．　．　，．　，．　，．　．　，．　，．　．　，．　，．　，．　，．　中图分类号：ＴＨ１６文献标识码：Ａ　

60

MODERN MANUFACTURING现代制造

椭圆的数学模型建立及数控车削手工编程

撰文/江苏省盐城市教育科学研究院 解太林

椭圆属于非圆曲线，在数控车床加工中，非圆曲线工

件的手工编程是比较复杂的，对编程者的数学基础要求较

高。文中主要以椭圆为例来介绍非圆曲线数学模型的建立与

编程加工。

一、前言

在数控车床加工中，非圆曲线工件的手工编程，要求

编程者对数控原理非常熟悉，且要有一定的数学功底。

二、编程方法

非圆曲线工件的手工编程，有两种方法，一是用圆弧

逼近法或直线逼近法编程；二是用用户宏程序编程。

三、用圆弧逼近法或直线逼近法编程

1.工件装夹如图1所示，在数控车床上直接用三爪卡盘装夹，为了方便对刀和编制程序，将程序原点设定在工件的右侧中心线上。

图1 椭圆2.数学模型

工件右边部分为标准椭圆，长轴半径为20，短轴半径

为14，所以标准方程为：Z2/202+X2/162=1

在Z轴上负向取点，通过椭圆方程计算出各点坐标如表

所示。

3.参考程序（椭圆的精车程序）

用车锥法粗车椭圆（程序略），用直线逼近法精车椭

圆，程序如下。

O0001；

N5 G90G97T0101；设定刀具号及刀具补偿号

N10 M03 S1200； 设定转速及转向

N15 G00X30Z5； 设定加工起点

N20 X0；

N25 G01X0Z0F0.1；精加工椭圆

N30 X0.88Z－0.01；

N35 X1.25Z－0.02；

N40 X1.979Z－0.05；

N45 X2.796Z－0.1；

N50 X3.423Z－0.15；

N55 X3.950Z－0.2；

N60 X4.832Z－0.3；

N65 X5.572Z－0.4；

N70 X6.222Z－0.5；

N75 X6.807Z－0.6；

N80 X7.343Z－0.7；Z0－0.01－0.02－0.05－0.1－0.15－0.2－0.3－0.4－0.5X00.881.251.9792.7963.4233.9504.8325.5726.222Z－0.6－0.7－0.8－0.9－1－1.2－1.4－1.6－1.8－2X6.8077.3437.848.3058.7439.5510.2910.97411.61012.205Z－2.3－2.6－3－3.4－3.7－44.5－5－5.5－6X13.03713.80514.75015.61716.22516.817.69518.52019.28519.996Z－6.5－7－7.5－8－8.5－9－9.5－10－10.5－11X20.65921.27821.85722.422.90823.38523.83124.24924.64025.005Z－12－13－14－15－16－17－18－19－20－22X25.66226.22926.71027.11127.43427.68327.86027．9652827.860Z－23－24－25－26－27－28－29－29.5－30X27.68327.43427.11126.71026.22925.66225.00524.64024.249表 各点坐标

第２２卷第２／３期　２００７年６月　郑州轻工业学院学报（自然科学版）　ＪＯＵＲＮＡＬＯＦＺＨＥＮＧＺＨＯＵＵＮＩＶＥＲＳＩＴＹＯＦＬＩＧＨＴＩＮＤＵＳＴＲＹ　ｆＮａｔｕｒａｌ　Ｓｃｉｅｎｃｅ）　Ｖ０１．２２　Ｎｏ．２／３　Ｊｕｎ．２００７　

文章编号：１００４—１４７８（２００７）０２／０３—０１１６—０３　

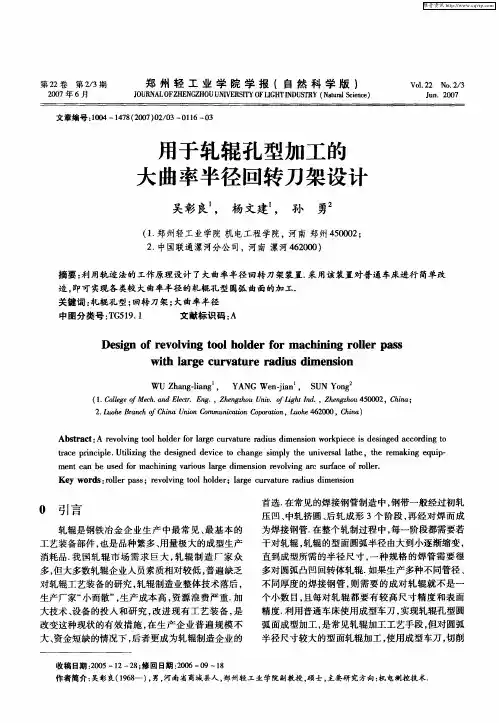

用于轧辊孔型加工的　

大曲率半径回转刀架设计　

吴彰良　，　杨文建　，　孙　勇２　

（１．郑州轻工业学院机电工程学院，河南郑州４５０００２；　

２．中国联通漯河分公司，河南漯河４６２０００）　

摘要：利用轨迹法的工作原理设计了大曲率半径回转刀架装置．采用该装置对普通车床进行简单改　

造，即可实现各类较大曲率半径的轧辊孔型圆弧曲面的加工．　

关键词：轧辊孔型；回转刀架；大曲率半径　

中图分类号：ＴＧＳ１９．１　文献标识码：Ａ　

Ｄｅｓｉｇｎ　ｏｆ　ｒｅｖｏｌｖｉｎｇ　ｔｏｏｌ　ｈｏｌｄｅｒ　ｆｏｒ　ｍａｃｈｉｎｉｎｇ　ｒｏｌｌｅｒ　ｐａｓｓ　

ｔｈ　ｌａｒｇｅ　ｃｕｒｖａｔｕｒｅ　ｒａｄｉｕｓ　ｄｉｍｅｎｓｉｏｎ　

ＷＵ　Ｚｈａｎｇ－ｌｉａｎｇ　，　ＹＡＮＧ　Ｗｅｎ－ｊｉａｎ　，ＳＵＮ　Ｙｏｎｇ　

（１．Ｃｏｌｌｅｇｅ　ｏｆＭｅｃｈ．ａｎｄ　Ｅｌｅｃｔｒ．Ｅｎｇ．，Ｚｈｅｎｇｚｈｏｕ　Ｕｎｉｖ．ｏｆＬｉｇｈｔ　Ｉｎｄ．，Ｚｈｅｎｇｚｈｏｕ　４５０００２，Ｃｈｉｎａ；　２．Ｌｕｏｈｅ　Ｂｒａｎｃｈ　ｏｆＣｈｉｎａ　Ｕｎｉｏｎ　Ｃｏｎｍｍｎｉｃａｔｉｏｎ　Ｃｏｐｏｒａｔｉｏｎ，Ｌｕｏｈｅ　４６２０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ａ　ｒｅｖｏｌｖｉｎｇ　ｔｏｏｌ　ｈｏｌｄｅｒ　ｆｏｒ　ｌａｒｇｅ　ｃｕｒｖａｔｕｒｅ　ｒａｄｉｕｓ　ｄｉｍｅｎｓｉｏｎ　ｗｏｒｋｐｉｅｃｅ　ｉｓ　ｄｅｓｉｎｇｅｄ　ａｃｃｏｒｄｉｎｇ　ｔｏ　

ｔｒａｃｅ　ｐｒｉｎｃｉｐｌｅ．Ｕｔｉｌｉｚｉｎｇ　ｔｈｅ　ｄｅｓｉｇｎｅｄ　ｄｅｖｉｃｅ　ｔｏ　ｃｈａｎｇｅ　ｓｉｍｐｌｙ　ｔｈｅ　ｕｎｉｖｅｒｓａｌ　ｌａｔｈｅ，ｔｈｅ　ｒｅｍａｋｉｎｇ　ｅｑｕｉｐ－　

科技信息2008年第24期SCIENCE&TECHNOLOGYINFORMATION

科(上接第95页)丝情况出现后,方能切割钢绞线。

5.预应力管道压浆

(1)水泥浆的水灰比不得大于0.4,泌水量应小于2%,抗压强度大

于35MPa。

(2)水泥浆拌和时间应不小于2min,水泥浆自搅拌至压入管道的

时间不得超过40min。

(3)水泥浆可惨用减水剂,掺量由试验确定,但不得掺入氯化物或其他对预应力盘有腐蚀作用的外加剂。

()采用一次压浆工艺,水泥浆从梁体一端压入,待另一端管口流

浓浆后,关闭出浆口的阀门,继续压浆至6～M,持压时间应不少于2min。压浆过程应确保封头、接头不漏浆、渗水,参确保管道压浆的

饱满密实。三、结语

箱梁制造的每一个过程都应进行质量控制,由于篇幅所限,本文

仅就影响箱梁结构性能的5个特殊过程的质量控制提出了方法和措

施。各箱梁场应建立和完善箱梁制造的质量管理体系,并确实有效运

行,才能实现箱梁制造的每一个过程都处于受控状态,也才能确保每一榀箱梁的制造质量符合图纸和规范标准的要求。

[责任编辑汤静]科随着计算机辅助加工技术的普及和完善,数控机床的应用范围越

来越广。许多具有一定规模和技术的制造厂家开发和制造出许多档次、功能各异的通用型数控机床,数控轧辊车床的开发也日趋成熟,我

就国内轧辊车床的选择谈一下体会。一、对数控轧辊车床档次的选择

数控轧辊车床通常分为三个档次,车削中心、普及性数控车床和

简易型数控车床。在轧辊行业中,用于加工轧辊孔型的数控轧辊车床,要求其低转速、大切削力,随着轧机轧制速度及产品质量的不断提高,生产品种规格的增加,对轧辊孔型的加工尺寸精度和形位公差的要求

不断上升,一般的简易型数控车床已不能满足轧辊车床越来越高的对

自动化、程序化的要求。高级型的数控车床虽然自动化控制高,但由于

功能多,精度要求高,导致其结构复杂,加工轧辊其功能相对过剩。故我认为,目前采用普及型数控系统较为合适,既可提供加工轧辊所需
