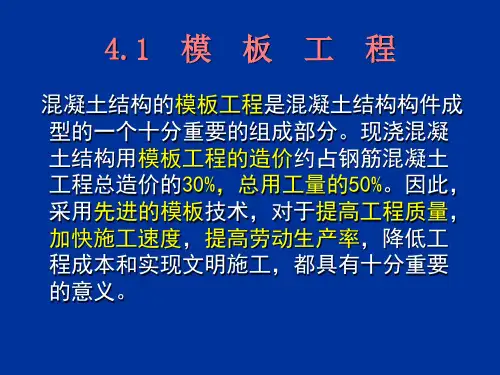

四、钢框胶合板模板
• 1.钢框胶合板模板是指钢框与木胶合板或竹胶合板结合使 用的一种模板。
• 2.钢框胶合板模板由钢框和防水木、竹胶合板平铺在钢框 上，用沉头螺栓与钢框连牢，构造如图5-17所示。
• (1)用于面板的竹胶合板是用竹片或竹帘涂胶粘剂，纵横 向铺放，组坯后热压成型。 (2)为使钢框竹胶合板板面光滑平整，便于脱模和增加周 转次数，一般板面采用涂料覆面处理或浸胶纸覆面处理。
图5－1所示为施工现场不同构件的模板制作实例。
二、木模板 • 木模板及其支架系统一般在加工厂或现场木工棚制成元件，
然后再在现场拼装。图5－2所示为基本元件之一拼板的构 造。
图5-2 拼板的构造 (a)一般拼板；(b)梁侧板的拼板
1-拼板；2-拼条
• 1．基础模板 • 2．柱子模板 • 3．梁模板 • 4．楼板模板 • 5．楼梯模板
2．连接件
• 定型组合钢模板的连接件包括U形卡、L形插销、钩头螺栓、 对拉螺栓、紧固螺栓和扣件等，如图5－11所示。
• (1)U形卡：模板的主要连接件，用于相邻模板的拼装。 • (2)L形插销：用于插入两块模板纵向连接处的插销孔内，
以增强模板纵向接头处的刚度。 • (3)钩头螺栓：连接模板与支撑系统的连接件。 • (4)紧固螺栓：用于内、外钢楞之间的连接件。 • (5)对拉螺栓：又称穿墙螺栓，用于连接墙壁两侧模板，
三、定型组合钢模板
• 定型组合钢模板是一种工具式定型模板，由钢模板和配件 组成，配件包括连接件和支承件。 钢模板通过各种连接件和支承件可组合成多种尺寸、 结构和几何形状的模板，以适应各种类型建筑物的梁、柱、 板、墙、基础和设备等施工的需要，也可用其拼装成大模 板、滑模、隧道模和台模等。 施工时可在现场直接组装，亦可预拼装成大块模板或 构件模板用起重机吊运安装。

一、施工前的准备工作1.1 环境准备1.2 施工区域清理1.3 安全措施1.4 施工人员准备1.5 施工设备准备二、建筑模板工程施工材料清单2.1 模板2.2 支撑材料2.3 固定材料2.4 手动工具2.5 电动工具三、模板施工材料的准备与选购3.1 模板的选择3.2 模板的加工3.3 模板的质量检验3.4 模板的防腐处理3.5 模板的保养四、支撑材料的准备与选购4.1 支撑材料的种类4.2 支撑材料的选购原则4.3 支撑材料的质量检验4.4 支撑材料的安装4.5 支撑材料的保养5.1 固定材料的种类5.2 固定材料的选购原则5.3 固定材料的质量检验5.4 固定材料的安装5.5 固定材料的保养六、手动工具的准备与选购6.1 手锯6.2 锤子6.3 镐6.4 铁丝锯6.5 尺子七、电动工具的准备与选购7.1 电动锯7.2 电动钻7.3 打磨机7.4 电动螺丝刀7.5 电动螺丝钻八、建筑模板工程施工材料准备注意事项8.1 安全措施8.2 施工工艺8.3 施工人员素质8.4 施工材料质量8.5 施工过程监督九、建筑模板工程施工材料准确使用常见问题及解决方法9.19.2 支撑材料太多或太少9.3 固定材料失效9.4 手动工具损坏9.5 电动工具故障十、建筑模板工程施工材料的维护10.1 模板的维护10.2 支撑材料的维护10.3 固定材料的维护10.4 手动工具的维护10.5 电动工具的维护十一、建筑模板工程施工材料准备验收标准11.1 模板的验收标准11.2 支撑材料的验收标准11.3 固定材料的验收标准11.4 手动工具的验收标准11.5 电动工具的验收标准。

48
4.5.3 模板工程计算要点
1）计算简图 模板计算简图取为简支梁或连续梁 面板取单元宽度进行计算、内楞和外楞、小楞和大楞
或桁架（除对拉螺栓及竖向支撑外）均可视为梁，支承跨 度等于或多于两跨的可以视为连续梁。 2）设计荷载取值
当按承载力极限状态计算模板及支撑承载力或稳定性 时取荷载的设计值；当按正常使用极限状态验算受弯部件 的变形时，取荷载的标准值。
二 模板的种类：
按材料分： 木模、钢模、钢木模、木竹胶合板、铝合金、塑料、玻
璃钢… 按安装方式分： 拼装式——木模、小钢模、胶合板模板…； 整体式——大模、飞模、隧道模…； 移动式——筒壳模、滑模、爬升模…； 永久式——预应力、非预应力混凝土薄板，压延钢板。
4.2.2 模板的构造与要求
木模板板条的宽度不宜大于200mm， 以免受潮翘曲。拼 条的间距取决于板条面受荷大小以及板条厚度，一般为 400～500mm。
（2）组合钢模板 定型组合钢模板重复使用率高，周转使用
次数可达100次以上，但一次投资费用大。 a.组合钢模板由平面模板、阴角模板、阳
角模板、连接角模及连接配件组成。
按下列二式计算，并取二式中的较小值
46
7）倾倒混凝土时产生的荷载标准值 倾倒混凝土时对垂直模板，即厚度大于100mm的墙及边长大于 300mm的柱等，产生的水平荷载标准值可参考表3－2取值（作用 范围在有效压头高度之内）。 8）风荷载标准值 风荷载标准值按《建筑结构荷载规范》（GB50009—2001）的规 定采用，其中基本风压除按不同地形调整外，可乘以0.8的临时 结构调整系数，即风荷载的标准值wk为：
≤2
≥50
板
＞2，≤8
≥75
＞8

支撑件
工具式支撑件是指用各种工具式的定型桁架、 支柱、托具、卡具等组成模板支架系统，这有利 于节约材料、扩大空间有利于结构稳定、安全和 加速工程进度。可以做到整支整拆，多次周转， 实现机械化、工业化施工。 1）桁架 桁架是工具式支撑中的一种,可搁置在钢筋托具 上、 墙上及支柱上用于支撑梁或板的模板。 施工前应验算桁架的强度与刚度。
3 、荷载组合
600
计算承载力： （1） + （2） + （3） +（5） q1= [（0.15 +4.32 +0.27)*1.2 +0.6*1.4]*0.9 = 5.875 kN/m 计算刚度： （1）+（2）+（3） q2 = 0.15 + 4.32 + 0.27 = 4.74 kN/m
承载力验算
1 +2 +3 + 5
5 +6 6 +7
1 +2 +3
6 6
1）模板及其支撑自重标准值 2） 混凝土自重标准值 3） 钢筋自重标准值 4）施工人员及设备荷载 5) 振捣混凝土时产生的荷载 6）新浇混凝土对模板的 侧压力 7） 倾倒混凝土时产生的荷载
模板的设计
3、计算规定
（1）强度要求 （2）刚度要求： 结构外露： [u] ≦ L / 400 不外露： [u] ≦ L / 250 （3）荷载折减：折减系数0.85～0.9
优 优点 缺 点 缺点
一次性投资 大，周转50 次才能收回 成本
钢木定型模板
钢木定型模板，是以热异型钢为钢框架，以木、竹 胶合板等作面板，而组合成的一种组合式模板。制作 时，面板表面应作一定的防水处理。 模板面板与边框的连接构造有明框型和暗框型两 种。明框型的框边与面板平齐，暗框边的边框位于面 板之下。 组成：模板部分（平面模板和转角模板）和支撑件 优点：自重轻、用钢量少、单块模板面积大、保温 性能好适合冬季施工、模板刚度大、表面平整光滑附 着力小，支拆方便。
