传感器原理与技术
传感器是一种能够将物理量转化为电信号的设备或装置,它通过感知和测量外部环境中的物理量来实现对环境变化的监测和控制。
传感器的原理和技术主要包括以下几个方面:
1. 效应原理:传感器工作的基础是利用物理效应来感知环境中的物理量。
常见的效应原理有电阻效应、电磁感应效应、热敏效应、压阻效应等。
不同的物理效应适用于不同的传感器类型。
2. 传感器结构:传感器的结构设计是根据传感器的工作原理和测量要求来确定的。
常见的结构包括电阻式传感器、电容式传感器、电感式传感器等。
不同的结构对于不同的物理量有不同的灵敏度和测量范围。
3. 传感器信号处理:传感器输出的是模拟信号,为了能够更好地应用于各种控制系统中,一般需要对信号进行放大、滤波和线性化等处理。
常见的信号处理技术包括运算放大器、滤波器、模数转换器等。
4. 传感器应用:传感器的应用领域非常广泛,例如温度传感器、湿度传感器、压力传感器、光学传感器、位移传感器等。
不同的应用领域对于传感器的要求也不同,需要根据具体需求选择适合的传感器。
总之,传感器原理和技术是实现传感器功能和性能的基础,通过对物理效应的利用、传感器结构的设计、信号处理的方法以及应用的选择,可以实现高精度、高灵敏度的环境监测和控制。
压力传感器工作原理详解压力传感器是一种广泛应用于工业、医疗、汽车等领域的传感器,它可以测量物体受力后产生的压力变化,并将其转化为电信号输出。
本文将详细介绍压力传感器的工作原理及其应用。
一、压力传感器的基本原理压力传感器的工作原理基于压力对物体的变形产生的影响。
当一个物体受到外力作用时,它会发生形变,而形变的大小与受力的大小成正比。
压力传感器利用这个原理,通过测量物体的形变来间接测量压力的大小。
二、压力传感器的结构压力传感器通常由弹性元件、传感器芯片和信号处理电路组成。
其中,弹性元件是压力传感器的核心部件,它负责接受外界压力的作用,并产生相应的形变。
传感器芯片则用于将形变转化为电信号,而信号处理电路则负责对电信号进行放大、滤波等处理。
三、压力传感器的工作原理压力传感器的工作原理可以分为压阻式、电容式和电感式三种。
1. 压阻式压力传感器压阻式压力传感器利用压阻效应来测量压力。
它的核心部件是一个由压阻材料制成的弹性薄片,当受到外界压力作用时,薄片会发生形变,从而改变其电阻值。
传感器芯片通过测量电阻值的变化来间接测量压力的大小。
2. 电容式压力传感器电容式压力传感器利用电容的变化来测量压力。
它的核心部件是一个由两个金属电极和一个隔离层构成的电容器。
当受到外界压力作用时,隔离层会发生形变,从而改变电容器的电容值。
传感器芯片通过测量电容值的变化来间接测量压力的大小。

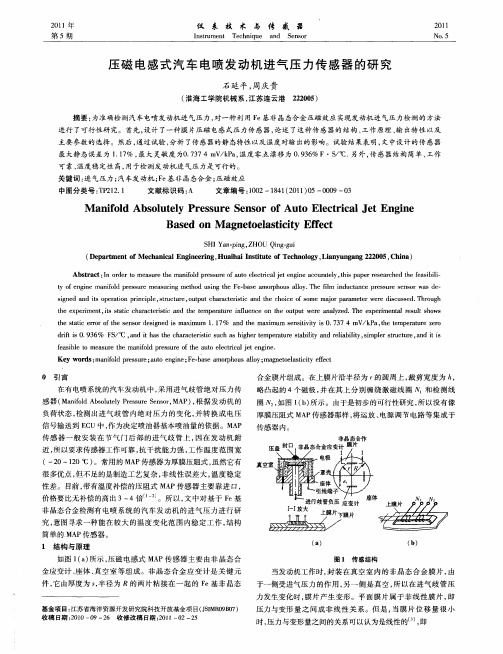

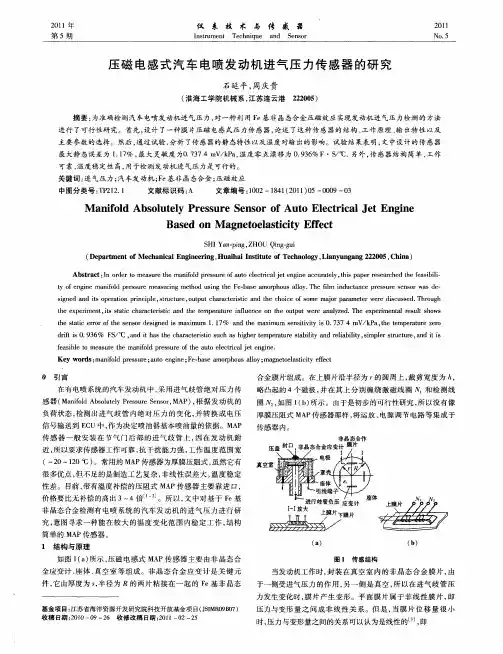

3. 电感式压力传感器电感式压力传感器利用电感的变化来测量压力。
它的核心部件是一个由线圈和铁芯构成的电感器。
当受到外界压力作用时,铁芯会发生形变,从而改变电感器的电感值。
传感器芯片通过测量电感值的变化来间接测量压力的大小。
四、压力传感器的应用压力传感器在工业、医疗、汽车等领域具有广泛的应用。
1. 工业领域在工业领域,压力传感器常被用于测量流体管道中的压力变化,以控制流量、监测设备状态等。
它还可以用于测量液体或气体的压力,以确保工业过程的安全性和稳定性。

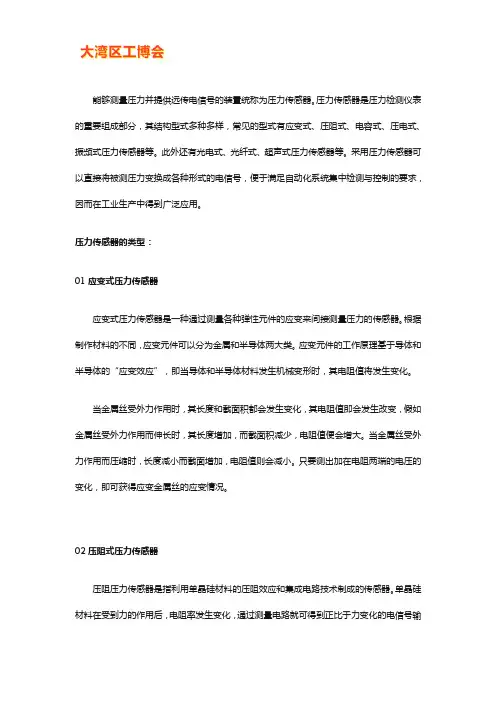

能够测量压力并提供远传电信号的装置统称为压力传感器。
压力传感器是压力检测仪表的重要组成部分,其结构型式多种多样,常见的型式有应变式、压阻式、电容式、压电式、振频式压力传感器等。
此外还有光电式、光纤式、超声式压力传感器等。
采用压力传感器可以直接将被测压力变换成各种形式的电信号,便于满足自动化系统集中检测与控制的要求,因而在工业生产中得到广泛应用。
压力传感器的类型:01应变式压力传感器应变式压力传感器是一种通过测量各种弹性元件的应变来间接测量压力的传感器。
根据制作材料的不同,应变元件可以分为金属和半导体两大类。
应变元件的工作原理基于导体和半导体的“应变效应”,即当导体和半导体材料发生机械变形时,其电阻值将发生变化。
当金属丝受外力作用时,其长度和截面积都会发生变化,其电阻值即会发生改变,假如金属丝受外力作用而伸长时,其长度增加,而截面积减少,电阻值便会增大。
当金属丝受外力作用而压缩时,长度减小而截面增加,电阻值则会减小。
只要测出加在电阻两端的电压的变化,即可获得应变金属丝的应变情况。
02压阻式压力传感器压阻压力传感器是指利用单晶硅材料的压阻效应和集成电路技术制成的传感器。
单晶硅材料在受到力的作用后,电阻率发生变化,通过测量电路就可得到正比于力变化的电信号输出。
它又称为扩散硅压阻压力传感器,它不同于粘贴式应变计需通过弹性敏感元件间接感受外力,而是直接通过硅膜片感受被测压力的。
压阻压力传感器主要基于压阻效应(Piezoresistive effect)。
压阻效应是用来描述材料在受到机械式应力下所产生的电阻变化。
不同于压电效应,压阻效应只产生阻抗变化,并不会产生电荷。
大多数金属材料与半导体材料都被发现具有压阻效应。
其中半导体材料中的压阻效应远大于金属。
由于硅是现今集成电路的主要原料,以硅制作而成的压阻性元件的应用就变得非常有意义。
硅的电阻变化不单是来自与应力有关的几何形变,而且也来自材料本身与应力相关的电阻,这使得其程度因子大于金属数百倍之多。
机械工程测试技术基础
题目:电感式压力传感器设计
班级13机械自动化1班
学号
姓名
指导教师李红星
成绩
目录
一、概述.................................................... 错误!未定义书签。
、相关背景和应用简介 ............................ 错误!未定义书签。
二、设计内容............................................ 错误!未定义书签。
1.主要参数................................................. 错误!未定义书签。
2.选用的元件和工作原理 ......................... 错误!未定义书签。
3.测量方法................................................. 错误!未定义书签。
4.外观设计................................................. 错误!未定义书签。
课程设计小结............................................ 错误!未定义书签。
参考文献.................................................... 错误!未定义书签。
一、概述
1.相关背景和应用简介
压力传感器是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业,而我们通常使用的压力传感器主要是利用压电效应制造而成的,这样的传感器也称为压电传感器。
电感式传感器是利用电磁感应把被测的物理量如位移,压力,流量,振动等转换成线圈的自感系数和互感系数的变化,再由电路转换为电压或电流的变化量输出,实现非电量到电量的转换。
本次课程设计的电感式压力传感器为自感型,是由于磁性材料和磁导率不同,当压力作用于膜片时,气隙大小发生改变,气隙的改变影响线圈电感的变化,处理电路可以把这个电感的变化转化成相应的信号输出,从而达到测量压力的目的。
电感式压力传感器的优点在于灵敏度高、测量范围大;缺点就是不能应用于高频动态环境。
本次课程设计由于所学知识的欠缺,只说明电感式压力传感器的主要参数、选用的原件和工作原理、测量方法和外观设计。
二、设计内容
1.主要参数
量程:0~100KG.
综合精度:%(线性、滞后、重复性).
灵敏度:工作环境温度:—10O C~50O C.
适用对象:电子称,平台秤。
外壳材质:合金钢。
特殊要求:不得用于高频动态环境。
2.选用的元件和工作原理
选用的元件:线圈,铁心,衔铁,连接导线,合金钢外壳。
工作原理:
1-线圈2-铁心3-衔铁
(a)可变磁阻结构
(b)特性曲线
可变磁阻式电感传感器结构原理图如上图所示。
它由铁圈、铁心
和衔铁组成,在铁心与铁心之间有空隙δ。
由电工学得知,线圈
自感量L 为:M
R N L 2
= 式中 N------线圈匝数;
R m ------磁路总磁数。
如果空气气隙δ较小,而且不考虑磁路的铁损时,则总磁阻
0μδ
2μA A l R m += 式中 l-----铁心导磁长度;
μ----铁心磁导率
A----铁心磁导截面积
δ-----气隙长度
μ0----空气磁导率,μ0=4πx10-7H/m;
A 0------空气气隙导磁截面积(m 2)。
因为铁心磁阻与空气气隙的磁阻相对很小,计算时可以忽略,故 002A R m μδ
≈ 代入M R N L 2
= 则 δ
μ2002A N L = 上式表面,自感L 与气隙δ成反比,而与气隙导磁截面积A 0成正比。
当固定A 0,变化δ时,L 与δ呈非线性关系(见图b ),此时传感器的灵敏度20022δ
μA N S =。
灵敏度S 与气隙长度的平方成反比,δ愈小,灵敏度愈高。
由于
S不是常数,故会出现非线性误差。
为了减少这一误差,通常规定在较小间隙变化范围内工作。
设间隙变化范围为(δ0,δ0 +Δδ)。
一般实际应用中,取Δδ/δ0≤。
这种传感器适用于较小位移的检测,一般约为~1mm。
电感式传感器由三大部分组成:振荡器、开关电路及放大输出电路。
它的工作原理是由于磁性材料和磁导率不同,当压力作用于衔铁时,气隙大小发生改变,气隙的改变影响线圈电感的变化,放大电路处理后可以把这个电感的变化转化成相应的信号输出,从而达到测量压力的目的。
3.测量方法
电感传感器由线圈(1)、铁芯(2)和衔铁(3)三部分组成。
铁芯和
衔铁由导磁材料如硅钢片或
坡莫合金制成,在铁芯和衔
铁之间有气隙,气隙厚度为
δ,传感器的运动部分与衔铁
相连。
当衔铁移动时,气隙
厚度δ发生改变,引起磁路
中磁阻变化,从而导致电感
线圈的电感值变化,因此只
要能测出这种电感量的变
化,就能确定衔铁位移量的大小和方向。
当测量压力时,将衔铁和合金钢连在一起,由于合金钢
在受到外力F时,会产生微小的弯曲变形,我们使合金钢的弯曲变形范围控制在~1mm内(即控制合金钢形变范围在电感传感器的位移范围内),根据外力与合金钢弯曲形变之间的关系,我们得出外力与衔铁位移之间的关系式,从而得出一一对应的关系曲线,这样每一个外力都对应着线圈的电压,达到电感式传感器测压力的目的。
4.外观设计
课程设计小结
本次的电感式压力传感器设计是在学习了一学期的《机械工程测试技术基础》的总结,在设计过程中不仅培养了独立思考、动手操作的能力,在各种其它能力上也都有了提高。
更重要的是,在设计中,我们学会了很多学习的方法。
在本次设计中,明显感觉到仅仅依靠课本的知识是远远不够的,需要自己去查询相关资料,试着自己去总结,这些经历对现阶段来说非常宝贵,真的是受益匪浅。
要面对社会的挑战,只有不断的学习、实践,再学习、再实践,这对于我们的将来也有很大的帮助。
以后,不管有多苦,我想我们都能变苦为乐,找寻有趣的事情,发现其中珍贵的事情。
就像中国提倡的艰苦奋斗一样,我们都可以在实验结束之后变的更加成熟,会面对需要面对的事情。
最后,还要感谢老师在辅导过程中给予的大力支持和帮助。
参考文献
[1] 熊诗波黄长艺.机械工程测试技术基础.北京:机械工业出版社,。
[2] 谢志萍.传感器与检测技术[M].北京:高等教育出版社,2002:80-90.。
