单片机实验 课程名称：点阵液晶汉字显示实验 授课班级：10自动化三班 任课教师：*** 计划学时：32学时 实验组员：张腾耀 梁钦 赵福亮 秦菱蔚 郑欢 王聪慧 第 2 页 共 27 页

摘 要 本文介绍了PROTEUS与Keil联调开发51系列单片机应用系统的方法以及基于PROTEUS环境下的12864液晶显示的仿真设计。将Keil C开发的程序用Proteus设计的仿真电路中交互运行调试的方法，设计12864的液晶显示汉字图像。在基于PROTEUS环境下的12864液晶显示的仿真设计中，使用51芯片控制，然后显示在12864显示屏上，最多可显示4行每行8个汉字，并且可以通过按键随时改变12864显示屏上的内容。通过Proteus环境下的温度报警器的仿真实验证明，在PROTEUS环境下可以完成单片机系统的硬件设计和软件调试，测试系统的性能，在实际应用中可以降低设计成本，缩短开发周期，提高效率。

关键词：Proteus；仿真；单片机；12864 第 3 页 共 27 页

目录 第一章 绪论 1.1实验任务和要求……………………………………………………………..1 1.2 基于Proteus的12864显示的研究……………………………………….1 . 1.3 实验方案及原理…………………………………………………………..1 第二章 点阵液晶汉字显示的硬件部分 2.1程序流程图………………………………………………………………….2 2.2硬件电路图……………………………………………………………. 2.3芯片12864的简介……………………………………………………… 第三章 点阵液晶汉字显示的软件部分 3.1 Keil简介……………………………………………………………………. 3.2 Proteus简介………………………………………………………………. 3.3 Proteus与Keil软件联合仿真的建立……………………………………. 第四章 结论 4.1实验总结……………………………………………………………………. 附录1：点阵液晶汉字显示的源程序 第 4 页 共 27 页

第一章 绪论 1.1 实验任务和要求 用LCD128x64点阵液晶显示器显示指定汉字，最多可以显示4行、8个/行汉字，通过键盘可以随时改变显示的内容。准备汉字字库不少于50个汉字。

1.2 基于Proteus的12864显示的研究 Proteus是基于SPICE3F5仿真引擎的混合电路仿真软件，不仅能够仿真模拟、数字电路以及模数混合电路，更具特色的是PROTEUS能够仿真基于单片机的电子系统。PROTEUS不但完全支持MCS-51及其派生系列单片机的设计系统，另外也能仿真基于AVR和PIC系列的单片机系统。PROTEUS软件可提供的模拟和数字、交流和直流等元器件库多达30多个，共计数千种元器件。此外，对于元件库中没有的器件，使用者也可依照需要自己创 建。在软件调试方面，PROTEUS自身只带汇编编译器，不支持C语言，但可以与Keil C51集成开发环境连接，将用汇编和C语言编写的程序编译好之后，可以立即进行软、硬件结合的系统仿真，像使用仿真器一样来调试程序[1]。 我们使用Proteus软件从元器件的选取到连线直至电路的调试、分析和软件的编译都是在计算机中完成，即所有的工作先在虚拟环境中进行。因此，在原理图的设计阶段就可以对设计进行评估，验证所设计电路是否达到设计要求的技术指标，还可以通过改变元器件参数使整个电路性能达到最优化，以节省设计时间与经费，提高设计效率与质量。

1.3 实验方案及原理 12864点阵液晶显示模块由128*64个液晶显示点组成的一个128列*64行的阵列。每个显示点对应一位二进制数，1表示亮，0表示灭。要显示某个图形或汉字将相应的点阵信息写入到相应的存储单元中，并处理好显示点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。我们使用的液晶显示模块由两片列驱动器构成，也就是说12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，左右半屏驱动电路及存储器分别由片选信号CS1和CS2选择，如选择做半屏，则选择01，右半屏则选择10.每一屏又分为4页，每页4列。显示汉字则只需写出相应的地址然后查表即可显示出。 第 5 页 共 27 页

第二章 点阵液晶汉字显示的硬件部分 2.1程序流程图

2.2硬件电路图 开始 初始化 延时 开左半屏 显示左半屏上部分显示左半屏下部分开右半屏 显示右半屏上部分显示右半屏下部分有键按下 除抖动 确认按键 读入按键内容，屏蔽其他按键

设置按键和数量

初始化

返回 第 6 页 共 27 页 2.3芯片12864的简介 12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵

液晶显示器组成。可完成图形显示，也可以显示8×4个(16×16点阵)汉字。 管脚号 管脚名称 LEVER 管脚功能描述 1 VSS 0 电源地 2 VDD +5.0V 电源电压 3 V0 - 液晶显示器驱动电压 4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据 D/I=“L”，表示DB7∽DB0为显示指令数据 5 R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0 R/W=“L”，E=“H→L”数据被写到IR或DR 第 7 页 共 27 页

6 E H/L R/W=“L”，E信号下降沿锁存DB7∽DB0 R/W=“H”，E=“H”DDRAM数据读到DB7∽DB0 7 DB0 H/L 数据线 8 DB1 H/L 数据线 9 DB2 H/L 数据线 10 DB3 H/L 数据线 11 DB4 H/L 数据线 12 DB5 H/L 数据线 13 DB6 H/L 数据线 14 DB7 H/L 数据线 15 CS1 H/L H:选择芯片(右半屏)信号 16 CS2 H/L H:选择芯片(左半屏)信号 17 RET H/L 复位信号,低电平复位 18 VOUT -10V LCD驱动负电压 19 LED+ - LED背光板电源 20 LED- - LED背光板电源 表1：12864LCD的引脚说明 在使用12864LCD前先必须了解以下功能器件才能进行编 1. 指令寄存器(IR) IR是用于寄存指令码，与数据寄存器数据相对应。当D/I=0时，在E信号下降沿的作用下，指令码写入IR。 2．数据寄存器(DR) DR是用于寄存数据的，与指令寄存器寄存指令相对应。当D/I=1时，在下降沿作用下，图形显示数据写入DR，或在E信号高电平作用下由DR读到DB7∽DB0数据总线。DR和DDRAM之间的数据传输是模块内部自动执行的。 3．忙标志：BF BF标志提供内部工作情况。BF=1表示模块在内部操作，此时模块不接受外部指令和数据。BF=0时，模块为准备状态，随时可接受外部指令和数据。 利用STATUS READ指令，可以将BF读到DB7总线，从检验模块之工作状态。 4．显示控制触发器DFF 第 8 页 共 27 页

此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示（DISPLAY OFF），DDRAM的内容就显示在屏幕上，DFF=0为关显示（DISPLAY OFF）。 DDF的状态是指令DISPLAY ON/OFF和RST信号控制的。 5．XY地址计数器 XY地址计数器是一个9位计数器。高3位是X地址计数器，低6位为Y地址计数器，XY地址计数器实际上是作为DDRAM的地址指针，X地址计数器为DDRAM的页指针，Y地址计数器为DDRAM的Y地址指针。 X地址计数器是没有记数功能的，只能用指令设置。 Y地址计数器具有循环记数功能，各显示数据写入后，Y地址自动加1，Y地址指针从0到63。 6．显示数据RAM（DDRAM） DDRAM是存储图形显示数据的。数据为1表示显示选择，数据为0表示显示非选择。DDRAM与地址和显示位置的关系见DDRAM地址表。 7．Z地址计数器 Z地址计数器是一个6位计数器，此计数器具备循环记数功能，它是用于显示行扫描同步。当一行扫描完成，此地址计数器自动加1，指向下一行扫描数据，RST复位后Z地址计数器为0。 Z地址计数器可以用指令DISPLAY START LINE预置。因此，显示屏幕的起始行就由此指令控制，即DDRAM的数据从哪一行开始显示在屏幕的第一行。此模块的DDRAM共64行，屏幕可以循环滚动显示64行。

第 9 页 共 27 页

第三章 点阵液晶汉字显示的软件部分 3.1 Keil简介 Keil[11]是由美国Keil Software公司出品的单片机开发工具，它是目前最流行的单

片机开发工具之一，该软件平台主要包括：C51交叉编译器、A51宏汇编器、BL51连接/重定位器、LIB51库管理器、OH51 Intel HEX格式文件转换器、RTX-51实时操作系统以单片机软件仿真Dscope 51，它将项目管理、源代码编译、程序调试等集成到一个功能强大的Windows 32平台中，支持51汇编、PLM和C语言的混合编程，功能强大、界面友好、易学易用。Proteus是由英国Labcenter公司开发的EDA工具软件，它同其他EDA工具软件一样，能进行原理图编辑、PCB自动及手动布线和电路仿真，而它的特点就在于其强大的仿真功能，不仅可以仿真模拟、数字电路，还可以仿真可编程器件，如单片机、PLD等 使用独立的Keil仿真器时，注意事项 ： 1.仿真器标配11.0592MHz的晶振，但用户可以在仿真器上的晶振插孔中换插其他频率的晶振。 2.仿真器上的复位按钮只复位仿真芯片，不复位目标系统。

3.仿真芯片的31脚（EA）已接至高电平，所以仿真时只能使用片内ROM，不能使用片外ROM；但仿真器外引插针中的31脚并不与仿真芯片的31脚相连，故该仿真器仍可插入到扩展有外部ROM（其CPU的EA引脚接至低电平）的目标系统中使用。 Keil C51生成的目标代码效率非常之高，多数语句生成的汇编代码很紧凑，容易理解。在开发大型软件时更能体现高级语言的优势。

3.2 Proteus简介 Proteus[6]软件是来自英国Labcenter electronics公司的EDA工具软件，是一个电

子设计的教学平台、实验平台和创新平台，涵盖了电工电子实验室、电子技术实验室、单片机应用实验室等的全部功能。它是一种组合了高级原理布图、混合模式SPICE仿真、PCB设计以及自动布线进行完整的电子设计的软件。采用Proteus仿真软件进行虚拟单片机实验，可以仿真单片机及其外围器件电路，可用来仿真51系列、AVR、PIC等常用的MCU及其外围电路，具有比较明显的优势，如涉及到的实验实习内容全面、硬件投入少、学生可以自行实验、实验过程

合集下载

led点阵显示实验心得总结

led点阵显示实验心得总结

led点阵显示实验心得总结
随着科技的飞速发展，现在的电子元件和组件已经非常完善，给各种实验室研究提供了更多的可能性。

本实验以LED点阵显示器为例，主要研究LED点阵显示器的原理和应用。

经过实验，我们可以总结出以下几点心得：
首先，LED点阵显示器是一种新型的显示设备，它的原理是将小的LED点组合在一起，形成不同的字符或图形。

LED点阵显示器具有可靠性高、寿命长、可靠性强、显示效果好、视觉体验好、体积小、重量轻等优点，给工程师提供了更多的可能性。

其次，在实验中，我们发现LED点阵显示器的控制很复杂，每个LED的控制都需要相应的电路，因此需要编程实现。

除此之外，在LED 点阵显示器的控制中，我们需要考虑到LED的关系，这样才能实现程序的准确控制。

最后，LED点阵显示器的应用也非常广泛，其中最常见的应用是实现文字、数字和图形显示。

此外，LED点阵显示器还可以用于计算机控制、游戏机等各种电子设备中，以及自动制造等工业控制领域。

以上就是本次实验的心得总结，总之，LED点阵显示器具有可靠性高、寿命长、可靠性强、显示效果好、视觉体验好、体积小、重量轻等特点，可以用于多种应用，为工程师提供了更多的可能性。

当然，还需要更多的研究来探讨LED点阵显示器的应用，以及如何更好地实现它们，才能发挥它们的最大潜力。

- 1 -。

点阵LED显示设计实验报告

点阵LED显示设计实验报告

点阵LED显示设计实验报告
姓名：刘根生1153530 贺晨曦
一：实验目的
1：了解实验器材以及学会连接实验电路和操作相关软件。

2：了解LED点阵显示的基本原理与方法。

3：掌握用CPU控制扫描的方式实现点阵LED显示器的字符，图形的显示。

4：掌握用单片机进行显式系统开发的方法。

5：掌握点阵汉字库的编码和从标准字库中提取汉字编码的方法。

二：实验内容与原理
三：实验结果
1：通过对取模字体的设置，确定点阵的大小为16*16；
2：通过对取模方式的设置，确定取点方式以及字节排序问题，使得汉字可以在显示屏上正常显示和阅读；
3：在软件的程序设计中，可以通过输出格式选出两种方式，可以为汇编格式或者C语言格式;
4:最终结果是在16*16点阵上显示我所在的学院，专业以及姓名，并且一一按顺序排布，字的长度覆盖16*16点阵，为“数学系统计专业刘根生贺晨曦”
四：实验体会
虽然本设计只使用16*16LED点阵，电路简单，但是已经包含了LED显示屏电路的基本原理和基本程序。

在设计过程中应该使
图形文字稳定，清晰无串扰。

图形或文字显示有静止或移入移出等显示方式，本系统具有硬件少，结构简单，容易操作，性能稳定可靠，成本低等特点，故具有非常大的科技以商业价值。

单片机16×16点阵显示实验总结400字

单片机16×16点阵显示实验总结400字

单片机16×16点阵显示实验总结400字单片机16×16点阵显示实验总结这次实验我们使用单片机设计了16×16点阵显示器的驱动电路，并成功实现了在点阵上显示字符、数字和图案的功能。

下面是对本次实验的总结。

首先，我们按照实验手册的指示，采用逐行扫描的方式驱动16×16点阵显示器。

通过设置接口电路和引脚连接，将单片机与点阵电路相连，实现数据和控制信号的传输。

接着，我们编写了相应的程序代码，在单片机上进行编译和烧录，并使用示波器进行调试。

在调试过程中，我们发现了一些常见的问题，比如接口线连接错误、引脚配置错误等，及时解决这些问题，确保了实验的顺利进行。

接下来，我们开始编写点阵显示的控制程序。

通过对点阵每一个LED灯珠的亮灭状态进行控制，我们可以实现在点阵上显示不同的字符、数字和图案。

我们编写了一个字符库，其中包含了常用字符和数字的点阵码。

通过查表的方式，我们可以根据需要在点阵上显示相应的内容。

在编写程序的过程中，我们充分利用了单片机的IO口和定时器的功能，并采用了合理的算法，提高了程序的执行效率。

在实验过程中，我们遇到了一些困难和挑战。

首先，点阵显示器的像素较多，对于单片机的计算能力和IO口的数量有一定要求。

因此，在编写程序的过程中，我们需要注意内存和资源的使用，避免发生卡顿或者无法正常显示的情况。

其次，点阵显示器的扫描速度要求较高，需要通过设置定时器的中断来实现，以确保显示的稳定性和清晰度。

通过本次实验，我们不仅掌握了单片机的基本原理和编程技巧，还深入了解了点阵显示器的工作原理和驱动方式。

通过自主设计和编写代码，我们成功实现了在16×16点阵上显示字符、数字和图案的功能。

这不仅加深了我们对嵌入式系统的理解，还提高了我们的动手实践能力和问题解决能力。

总之，通过这次实验，我们不仅学到了很多知识，还锻炼了自己的动手能力和团队合作能力。

虽然在实验过程中遇到了一些困难，但通过不懈努力和团队合作，我们最终取得了成功。

12864点阵型LCD显示实验

12864点阵型LCD显示实验

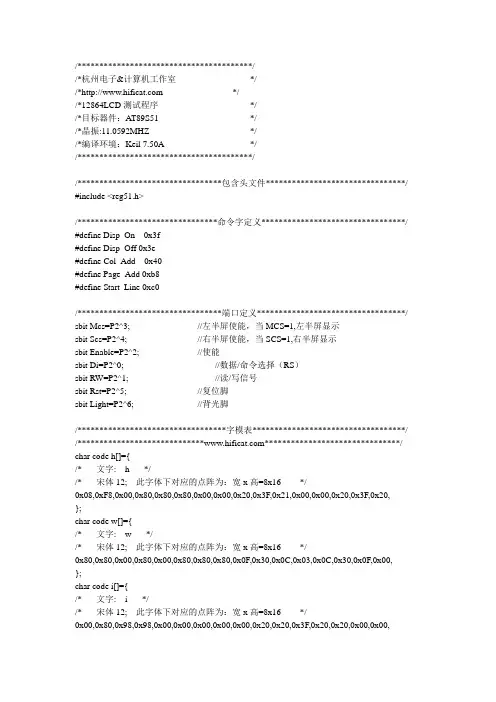

/****************************************//*杭州电子&计算机工作室*//* *//*12864LCD测试程序*//*目标器件：AT89S51 *//*晶振:11.0592MHZ *//*编译环境：Keil 7.50A *//****************************************//*********************************包含头文件********************************/ #include <reg51.h>/********************************命令字定义*********************************/ #define Disp_On 0x3f#define Disp_Off 0x3e#define Col_Add 0x40#define Page_Add 0xb8#define Start_Line 0xc0/*********************************端口定义**********************************/ sbit Mcs=P2^3; //左半屏使能，当MCS=1,左半屏显示sbit Scs=P2^4; //右半屏使能，当SCS=1,右半屏显示sbit Enable=P2^2; //使能sbit Di=P2^0; //数据/命令选择（RS）sbit RW=P2^1; //读/写信号sbit Rst=P2^5; //复位脚sbit Light=P2^6; //背光脚/**********************************字模表***********************************/ /************************************************************/ char code h[]={/*-- 文字: h --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x08,0xF8,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20, };char code w[]={/*-- 文字: w --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x80,0x80,0x00,0x80,0x00,0x80,0x80,0x80,0x0F,0x30,0x0C,0x03,0x0C,0x30,0x0F,0x00, };char code i[]={/*-- 文字: i --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x80,0x98,0x98,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,};char code f[]={/*-- 文字: f --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x80,0x80,0xF0,0x88,0x88,0x88,0x18,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,};char code c[]={/*-- 文字: c --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x80,0x80,0x80,0x00,0x00,0x00,0x0E,0x11,0x20,0x20,0x20,0x11,0x00,};char code a[]={/*-- 文字: a --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x19,0x24,0x22,0x22,0x22,0x3F,0x20,};char code t[]={/*-- 文字: t --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x80,0x80,0xE0,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x1F,0x20,0x20,0x00,0x00,};char code o[]={/*-- 文字: o --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x1F,0x20,0x20,0x20,0x20,0x1F,0x00,};char code m[]={/*-- 文字: m --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x00,0x20,0x3F,0x20,0x00,0x3F,0x20,0x00,0x3F,};char code dian[]={/*-- 文字: . --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00,0x00,0x00,};/*************************************欢迎使用***********************************/char code huan[]={/*-- 文字: 欢--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x14,0x24,0x44,0x84,0x64,0x1C,0x20,0x18,0x0F,0xE8,0x08,0x08,0x28,0x18,0x08,0x00,0x20,0x10,0x4C,0x43,0x43,0x2C,0x20,0x10,0x0C,0x03,0x06,0x18,0x30,0x60,0x20,0x00,};char code yun2[]={/*-- 文字: 迎--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x40,0x41,0xCE,0x04,0x00,0xFC,0x04,0x02,0x02,0xFC,0x04,0x04,0x04,0xFC,0x00,0x00,0x40,0x20,0x1F,0x20,0x40,0x47,0x42,0x41,0x40,0x5F,0x40,0x42,0x44,0x43,0x40,0x00,};char code shi[]={/*-- 文字: 使--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x40,0x20,0xF0,0x1C,0x07,0xF2,0x94,0x94,0x94,0xFF,0x94,0x94,0x94,0xF4,0x04,0x00,0x00,0x00,0x7F,0x00,0x40,0x41,0x22,0x14,0x0C,0x13,0x10,0x30,0x20,0x61,0x20,0x00,};char code yong[]={/*-- 文字: 用--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xFE,0x22,0x22,0x22,0x22,0xFE,0x22,0x22,0x22,0x22,0xFE,0x00,0x00,0x80,0x40,0x30,0x0F,0x02,0x02,0x02,0x02,0xFF,0x02,0x02,0x42,0x82,0x7F,0x00,0x00,};/***********************************单片机开发板*********************************/char code dan[]={/*-- 文字: 单--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0xF8,0x28,0x29,0x2E,0x2A,0xF8,0x28,0x2C,0x2B,0x2A,0xF8,0x00,0x00,0x00,0x08,0x08,0x0B,0x09,0x09,0x09,0x09,0xFF,0x09,0x09,0x09,0x09,0x0B,0x08,0x08,0x00,};char code pian[]={//*-- 文字: 片--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xFE,0x10,0x10,0x10,0x10,0x10,0x1F,0x10,0x10,0x10,0x18,0x10,0x00,0x80,0x40,0x30,0x0F,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0xFF,0x00,0x00,0x00,0x00,};char code ji[]={/*-- 文字: 机--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x08,0xC8,0xFF,0x48,0x88,0x08,0x00,0xFE,0x02,0x02,0x02,0xFE,0x00,0x00,0x00,0x04,0x03,0x00,0xFF,0x00,0x41,0x30,0x0C,0x03,0x00,0x00,0x00,0x3F,0x40,0x78,0x00,};char code kai[]={/*-- 文字: 开--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x40,0x42,0x42,0x42,0x42,0xFE,0x42,0x42,0x42,0x42,0xFE,0x42,0x42,0x42,0x42,0x00,0x00,0x40,0x20,0x10,0x0C,0x03,0x00,0x00,0x00,0x00,0x7F,0x00,0x00,0x00,0x00,0x00,};char code fa[]={/*-- 文字: 发--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x10,0x3E,0x10,0x10,0xF0,0x9F,0x90,0x90,0x92,0x94,0x1C,0x10,0x10,0x10,0x00,0x40,0x20,0x10,0x88,0x87,0x41,0x46,0x28,0x10,0x28,0x27,0x40,0xC0,0x40,0x00,0x00, };char code ban[]={/*-- 文字: 板--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x10,0xD0,0xFF,0x50,0x90,0x00,0xFE,0x62,0xA2,0x22,0x21,0xA1,0x61,0x00,0x00,0x04,0x03,0x00,0x7F,0x00,0x11,0x0E,0x41,0x20,0x11,0x0A,0x0E,0x31,0x60,0x20,0x00, };char code dang[]={/*-- 文字: 当--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x40,0x42,0x5C,0x48,0x40,0x40,0x7F,0x40,0x50,0x4E,0x44,0xC0,0x00,0x00,0x00,0x00,0x20,0x22,0x22,0x22,0x22,0x22,0x22,0x22,0x22,0x22,0x22,0x7F,0x00,0x00, };char code qian[]={/*-- 文字: 前--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x08,0xE8,0xA8,0xA9,0xAE,0xEA,0x08,0x08,0xC8,0x0C,0x0B,0xEA,0x08,0x08,0x00, 0x00,0x00,0x7F,0x04,0x24,0x44,0x3F,0x00,0x00,0x1F,0x40,0x80,0x7F,0x00,0x00,0x00, };char code zhuang[]={/*-- 文字: 状--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x30,0x00,0xFF,0x20,0x20,0x20,0x20,0xFF,0x20,0xE1,0x26,0x2C,0x20,0x20,0x00,0x04,0x02,0x01,0xFF,0x40,0x20,0x18,0x07,0x00,0x00,0x03,0x0C,0x30,0x60,0x20,0x00, };char code tai1[]={/*-- 文字: 态--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x04,0x04,0x04,0x84,0x44,0x34,0x4F,0x94,0x24,0x44,0x84,0x84,0x04,0x00,0x00,0x00,0x60,0x39,0x01,0x00,0x3C,0x40,0x42,0x4C,0x40,0x40,0x70,0x04,0x09,0x31,0x00, };char code yun[]={/*-- 文字: 运--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x40,0x41,0xCE,0x04,0x00,0x20,0x22,0xA2,0x62,0x22,0xA2,0x22,0x22,0x22,0x20,0x00,0x40,0x20,0x1F,0x20,0x28,0x4C,0x4A,0x49,0x48,0x4C,0x44,0x45,0x5E,0x4C,0x40,0x00, };char code xing[]={/*-- 文字: 行--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x08,0x84,0xC6,0x73,0x22,0x40,0x44,0x44,0x44,0xC4,0x44,0x44,0x44,0x40,0x00,0x02,0x01,0x00,0xFF,0x00,0x00,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x00,};char code zhong[]={/*-- 文字: 中--*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0xFC,0x08,0x08,0x08,0x08,0xFF,0x08,0x08,0x08,0x08,0xFC,0x08,0x00,0x00,0x00,0x00,0x07,0x02,0x02,0x02,0x02,0xFF,0x02,0x02,0x02,0x02,0x07,0x00,0x00,0x00,};char code maohao[]={/*-- 文字: : --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0xC0,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00,};/**************************************************************************** 函数功能:延时程序入口参数:t出口参数:****************************************************************************/ void delay(unsigned int t){unsigned int i,j;for(i=0;i<t;i++)for(j=0;j<10;j++);}/***************************************************************************** 函数功能:写命令到LCD程序入口参数:cmdcode出口参数:*****************************************************************************/ void write_com(unsigned char cmdcode){Di=0;RW=0;P0=cmdcode;delay(2);Enable=1;delay(2);Enable=0;}/***************************************************************************** 函数功能:写数据到LCD程序入口参数:Dispdata出口参数:*****************************************************************************/ void write_data(unsigned char Dispdata){Di=1;RW=0;P0=Dispdata;delay(2);Enable=1;delay(2);Enable=0;}/***************************************************************************** 函数功能:清除LCD内存程序入口参数:pag,col,hzk出口参数:*****************************************************************************/ void Clr_Scr(){unsigned char j,k;Mcs=1;Scs=1;write_com(Page_Add+0);write_com(Col_Add+0);for(k=0;k<8;k++){write_com(Page_Add+k);for(j=0;j<64;j++)write_data(0x00);}Mcs=0;Scs=0;}/***************************************************************************** 函数功能:指定位置显示数字16*16程序入口参数:pag,col,hzk出口参数:*****************************************************************************/ void hz_disp16(unsigned char pag,unsigned char col, unsigned char code *hzk){unsigned char j=0,i=0;for(j=0;j<2;j++){write_com(Page_Add+pag+j);write_com(Col_Add+col);for(i=0;i<16;i++)write_data(hzk[16*j+i]);}}/***************************************************************************** 函数功能:指定位置显示数字8*16程序入口参数:pag,col,hzk出口参数:*****************************************************************************/ void hz_disp8(unsigned char pag,unsigned char col, unsigned char code *hzk){unsigned char j=0,i=0;for(j=0;j<2;j++){write_com(Page_Add+pag+j);write_com(Col_Add+col);for(i=0;i<8;i++)write_data(hzk[8*j+i]);}}/***************************************************************************** 函数功能:LCD初始化程序入口参数:出口参数:*****************************************************************************/ void init_lcd(){delay(100);Mcs=1;Scs=1;delay(100);write_com(Disp_Off);write_com(Page_Add+0);write_com(Start_Line+0);write_com(Col_Add+0);write_com(Disp_On);}/***************************************************************************** 函数功能:主程序入口参数:出口参数:*****************************************************************************/ void main(void){Light=0; //开LCD背光init_lcd();Clr_Scr();Mcs=1;Scs=0; //左、右都显示while(1){Mcs=1;Scs=0; //左显示delay(2);//欢迎hz_disp16(0,32,huan);hz_disp16(0,48,yun2);//单片机hz_disp16(2,16,dan);hz_disp16(2,32,pian);hz_disp16(2,48,ji);//当前状态hz_disp16(4,0,dang);hz_disp16(4,16,qian);hz_disp16(4,32,zhuang);hz_disp16(4,48,tai1);//网址：www.hifihz_disp8(6,0,w);hz_disp8(6,8,w);hz_disp8(6,16,w);hz_disp8(6,24,dian);hz_disp8(6,32,h);hz_disp8(6,40,i);hz_disp8(6,48,f);hz_disp8(6,56,i);Mcs=0;Scs=1; //右显示//使用hz_disp16(0,0,shi);hz_disp16(0,16,yong);//开发板hz_disp16(2,0,kai);hz_disp16(2,16,fa);hz_disp16(2,32,ban);//:运行中hz_disp8(4,0,maohao);hz_disp16(4,8,yun);hz_disp16(4,24,xing);hz_disp16(4,40,zhong);//网址：hz_disp8(6,0,c);hz_disp8(6,8,a);hz_disp8(6,16,t);hz_disp8(6,24,dian);hz_disp8(6,32,c);hz_disp8(6,40,o);hz_disp8(6,48,m);delay(2);}}。
