支护工程方案

一、概述

支护工程是指通过在地下开挖过程中采取支撑和加固措施，保证地下结构和地面建筑物的安全。支护工程主要应用于地铁隧道、地下停车场、矿山、地下管道、基坑工程等工程中。支护工程方案是指在设计支护工程时，根据地质条件、开挖方式、地下水情况等因素制定的一套具体的施工方案。本文将主要介绍地铁隧道支护工程方案的设计和实施。

二、地铁隧道支护工程方案设计

1. 地质勘察

在设计地铁隧道支护工程方案之前，首先需要对地下的地质情况进行详细的勘察。包括地下岩层的类型、厚度、坚固度、裂缝、地下水位等情况。只有充分了解地下情况，才能合理地选择支护工程的方式和材料。

2. 支护方式选择

地铁隧道的支护方式主要包括刚构支护、软土地层支护和注浆加固等。具体选择哪种支护方式需要根据地质条件、周边建筑、地下水情况等因素综合考虑。比如在岩层较稳定的区域可以采用刚构支护，而在软土地层较多的地区则需要采用软土地层支护方式。

3. 材料选择

支护工程中需要使用大量的材料，包括钢材、混凝土、砂浆、注浆材料等。其中，钢材用于制作支护结构，混凝土用于浇筑隧道衬砌，砂浆用于填充岩层裂缝，注浆材料用于加固周边土层。在选择材料时需要考虑其强度、耐久性、环保性等因素。

4. 施工工艺设计

支护工程的施工工艺设计包括开挖工艺、支护结构的施工工艺等。开挖工艺要根据地质情况确定开挖进度、掏挖方式、爆破方案等。支护结构的施工工艺则需要按照设计要求进行施工，并严格控制施工质量。

5. 安全预警措施设计

在支护工程施工过程中需要设置一系列安全预警措施，包括地质预警、安全监测系统、紧急疏散通道等。只有及时发现地下情况的变化，并采取相应的措施，才能保证施工的安全。

三、地铁隧道支护工程方案实施

1. 施工组织 地铁隧道支护工程是一项复杂的工程，需要协调各种施工资源和施工单位。因此在实施支护工程方案时，需成立专门的施工组织，详细制定施工计划、组织结构以及责任分工。

2. 施工管理

在实施支护工程方案时，需要严格按照设计要求和施工规范进行施工管理。包括材料的质量和进度控制、工人的施工安全培训以及施工现场的环境保护等。

3. 施工监理

支护工程方案的实施过程中需要对施工进度、施工质量、安全环保等进行全程监理，确保工程安全、质量和进度。

四、支护工程方案的风险控制

支护工程的实施过程中存在着许多风险，比如地质条件意外变化、施工人员操作不当、材料质量不符等。因此需要在设计支护工程方案时，充分考虑各种可能出现的风险并合理制定应对措施。同时需要及时调整方案，根据实际情况进行现场指导，确保工程的安全和顺利实施。

五、结语

地铁隧道支护工程方案的设计和实施是一项复杂的工程，需要对地质条件、支护方式选择、材料选择等方面进行全面考虑。只有充分了解地下情况，选择合适的支护方式并严格控制施工质量，才能保证地铁隧道的安全。因此在设计和实施支护工程方案时，需要各方的密切配合和严谨态度，努力打造更安全、更稳定的地下空间。

合集下载

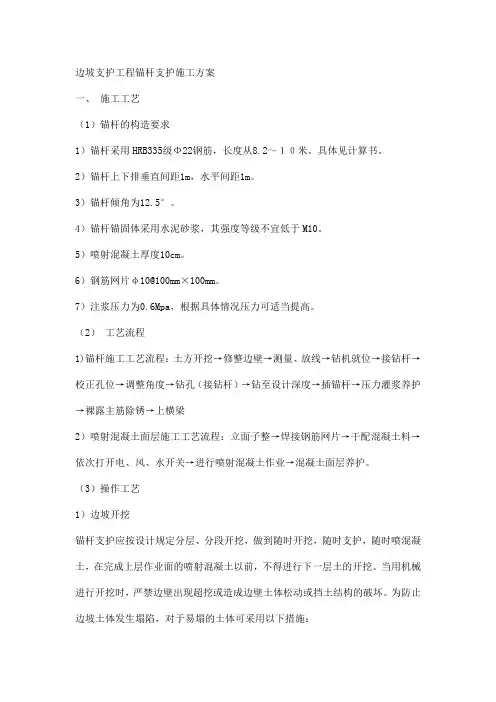

边坡支护工程锚杆支护施工方案
