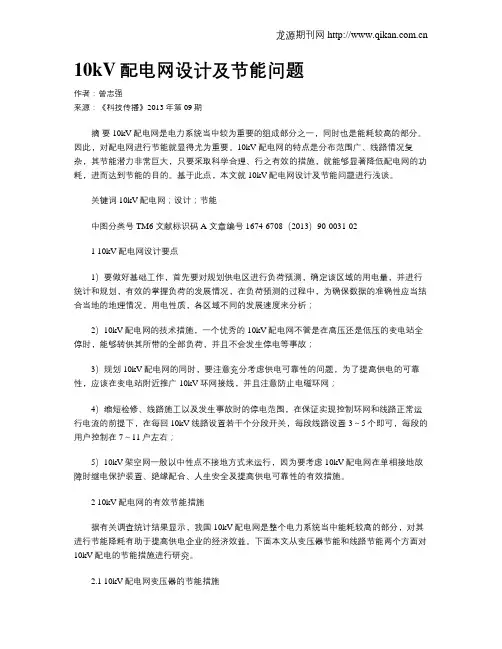

10kV配电网设计及节能问题作者：曾志强来源：《科技传播》2013年第09期摘要10kV配电网是电力系统当中较为重要的组成部分之一，同时也是能耗较高的部分。

因此，对配电网进行节能就显得尤为重要。

10kV配电网的特点是分布范围广、线路情况复杂，其节能潜力非常巨大，只要采取科学合理、行之有效的措施，就能够显著降低配电网的功耗，进而达到节能的目的。

基于此点，本文就10kV配电网设计及节能问题进行浅谈。

关键词 10kV配电网；设计；节能中图分类号TM6 文献标识码A 文章编号 1674-6708（2013）90-0031-021 10kV配电网设计要点1）要做好基础工作，首先要对规划供电区进行负荷预测，确定该区域的用电量，并进行统计和规划，有效的掌握负荷的发展情况，在负荷预测的过程中，为确保数据的准确性应当结合当地的地理情况，用电性质，各区域不同的发展速度来分析；2）10kV配电网的技术措施，一个优秀的10kV配电网不管是在高压还是低压的变电站全停时，能够转供其所带的全部负荷，并且不会发生停电等事故；3）规划10kV配电网的同时，要注意充分考虑供电可靠性的问题，为了提高供电的可靠性，应该在变电站附近推广10kV环网接线，并且注意防止电磁环网；4）缩短检修、线路施工以及发生事故时的停电范围，在保证实现控制环网和线路正常运行电流的前提下，在每回10kV线路设置若干个分段开关，每段线路设置3～5个即可，每段的用户控制在7～11户左右；5）10kV架空网一般以中性点不接地方式来运行，因为要考虑10kV配电网在单相接地故障时继电保护装置、绝缘配合、人生安全及提高供电可靠性的有效措施。

2 10kV配电网的有效节能措施据有关调查统计结果显示，我国10kV配电网是整个电力系统当中能耗较高的部分，对其进行节能降耗有助于提高供电企业的经济效益。

下面本文从变压器节能和线路节能两个方面对10kV配电的节能措施进行研究。

2.1 10kV配电网变压器的节能措施通常情况下，从发电、输电、供配电直到用户用电，需要经过升压、降压等过程，由于我国10kV配电网中普遍采用的是降压型变压器，总体容量相对较大，从而造成总的损耗过高，有关调查统计数据结果显示，在10kV配电网的功耗中，变压器损耗约占50%～60%左右，而线路损耗约为40%～50%。

１０ｋＶ配电网规划设计以及自动化设备布点简析赵㊀铭摘㊀要：随着全球经济化时代的到来，各行各业面对更加激烈的市场竞争，想要在激烈的市场竞争中脱颖而出，就必须跟随社会和科学技术的发展做出相应的改变㊂而电力系统作为我国的基础设施，为社会的正常运转和人们的日常生活提供着能源支撑，直接影响着生产和生活的正常运转㊂文章针对１０ｋＶ配电网规划设计以及自动化设备布点展开探究，针对规划设计的要点进行概述，并对自动化设备的布点展开研究，从而有效提高１０ｋＶ配电网的运行效率和质量，为电力企业营造更大的经济效益，对业内同行能够有所帮助㊂关键词：１０ｋＶ配电网；规划设计；自动化设备一㊁引言就实际情况而言，配电网的规划设计工作直接影响着用电的可靠性和安全性，一旦配电网系统出现检修或故障等问题，会直接对电力系统的稳定性造成一定程度的影响，甚至会造成配电网正常运行的暂停，对人们的正常用电造成影响㊂所以要针对配电网可能发生的故障，提前做好相应的解决措施，及时有效的解决运行问题，保证供电的质量和稳定性，才能保证社会经济的稳定成长㊂二㊁１０ｋＶ配电网规划设计的要点（一）规划设计的方向在进行１０ｋＶ配电网规划设计的过程中，要根据建设的主体目标做出进一步的确定，才能保证相应介绍工作的科学合理性㊂方向的设计，首先，要明确目标和总体目的，这样才能够真正地把控配电网的发展方向，其次，根据地区和用电需求的不同，来进行针对性的规划设计工作的展开，选择针对性的规划设计方案，才能够有效提高电力系统的适用性，而这一工作的展开，也要积极地同当地的政府进行沟通，才能保证规划设计工作的效率和质量㊂（二）相关资料的查阅在进行规划设计工作的展开之前，要综合考虑，可能会对配电网造成影响的因素，尤其是这些因素，具有不确定的性质，更要做好相关资料的查阅工作㊂在１０ｋＶ配电网规划设计之前，要到实地进行考察，并收集真实有效的相关数据，并对数据展开合理的分析和计算，才能保证规划设计的有效性㊂（三）科学的规划用电设计１０ｋＶ配电网规划设计工作的展开，其中关键的一环就是用电范围的设计，这一工作的展开，需要以当地区域的用电规划标准作为设计的标准，从而详细并系统地对当地土地的建筑以及容积量进行计算和分析，最终保证规划设计工作的水平㊂三㊁１０ｋＶ配电网规划设计和自动化布点选择（一）配电网单辐射规划设计从整体角度来看，规划设计最常用的接线方式，有单环网㊁单辐射等方式㊂而单辐射作为应用最为广泛的接线方式之一，具有设计简单㊁利用率高等特点，被广泛应用于布点的接线方式过程中，但这种方式也有它的缺陷，具体体现在稳定性差㊁持续断电能力低㊁故障运行能力较低等，更降低了配电网的供电能力等方面，很难满足当前的用电需求㊂当配电线路的主干线长度小于１５千米时，可以进行二段式的设计，并配置相应的开关，两个开关的距离控制在２千米之内，整个分段配备的数量要不小于５㊂这种方式不利于在地势较为复杂的地区使用，但也可以根据实际情况来进行相应的调整，通过自动化分段位置开关的应用，与负荷开关相结合挂钩，周日可以有效加强他们两个的联系与契合㊂在进行配电网的规划设计过程中，还可以通过对信息技术的利用，来达成配电网的实时监控和数据整理分析等工作㊂自动化设计过程中，将相应的设备放置在配电网设备之内，通过布点设计的方法，将自动化进一步地融合在电力系统当中，可以有效提高电力企业的供电效率，并保证整体供电的质量，还能够实现数据的实时监控和分析，对于自动化设备的布点有着划时代的意义，能够实现智能化和自动化水平的建设，让整体配电网的运行更加科学㊁安全，并进一步改善操作和维护工作的开展难度，提高配电网的运行效率和质量㊂（二）布点选择布点的选择工作的开展，首先，主干线的不点设计，通过添加相应的自动化开关，可以将自动化的技术和配电网系统进行有机融合，进一步提高配电网的运行水平，让配电网灵活性和可操作性更加，提高电力系统的使用率和供电能力；其次，分干线的布点设计，这一环节的设计可以有效提高监控的作用，让自动化的运行效率更高，并根据线路的节点不同，可以构建更具针对性的维修和检查方案，保证信用设备的检修效率和质量，及时地做好相应预防工作的开展；最后，网络环网布点的选择，这一工作的展开，能够对网络环境进一步的优化和完善，让相关数据的采集更加真实和有效，并保证相应监管措施的落实，从而进一步保障１０ｋＶ配电网的运行效率和质量㊂四㊁结语综上所述，１０ｋＶ配电网规划设计以及自动化布点工作的开展过程中，要保证整体工作的科学性和合理性，在布点工作展开之前，要做好相应的实地调查工作，让自动化能够在配电网中发挥有效的作用，从而进一步提高电力系统的供电稳定性和质量，为电力企业营造更大的经济效益㊂参考文献：［１］何理宏．１０ｋＶ配电网网格化规划思路及负荷预测措施［Ｊ］．电子元器件与信息技术，２０１９，３（１２）：８３－８４．［２］金麟，殷玥．试论１０ｋＶ配电网网格化规划思路及负荷预测方法［Ｊ］．建材与装饰，２０１９（１）：２４８－２４９．作者简介：赵铭，国网河北省电力有限公司衡水市冀州区供电分公司㊂２１２。

浅谈10kV配网自动化配电系统设计摘要：配网自动化就是利用通讯技术、现代电子技术以及计算机网络技术,完成配电系统的正常运行,在事故情况下,也能够实现及时保护、监测、控制和配电管理。

一般情况下,110 kv及以下电力网络属于配电网络,380/220v属于低压配电网,1 kv及以上属于中压配电网,35 kv及以上属于高压配电网。

关键词：10kv配网；自动化；配电系统设计中图分类号：tn830.1文献标识码：a 文章编号：引言：目前，配电网已从传统的架空线路为主的局面向电缆线路发展。

同时，一些结构紧凑的封闭式设备、交联聚氯乙烯绝缘电力电缆及氧化锌避雷器的广泛应用，使原有的一些电气设计尺度不能适应当前电力事业的发展需求。

电网技术的发展要求进一步加大10kv配电电气设计深度。

1.10kv开关厂的功能10 kv开关厂是变电所10kv母线的延伸。

由变电所送出较大容量的馈线至开关厂．再由10kv开关厂按用户需要送出馈线至用户。

10kv开关厂接受和重新分配10kv出线，减少高压变电所的10kv出线间隔和出线走廊。

可用作配电线路间的联络枢纽。

还可为重要用户提供双电源。

此外，配电网中10kv开关厂的合理设置，可以加强对配电网的控制，提高配电网运行及调度的灵活性，从而大大提高整个配电网供电的可靠性。

有了一定数量的开关厂。

可实现对配电网的优化调度，部分城网设备检修时。

可以进行运行方式的调整。

做到设备检修时用户不停电；当设备发生故障时．开关厂可发挥其操作灵活的优势，迅速隔离故障单元，减小停电范围。

2.补偿电容器投切控制参量选择馈线首端功率因数和电压合格率是10 kv配电网运行状况的重要考核指标，馈线首端的功率因数与线路有功负荷以及感性无功的大小、分布有关。

根据文献[3]所述方法，计算无功补偿地点和补偿容量，并在相应位置安装选定容量的能实现自动投切的补偿电容器。

根据线路运行状况——馈线首端功率因数和现场电压，动态控制补偿电容器的投切，以达到无功优化的目的。

南方电网公司10kV和35kV标准设计_V1.0版（10kV部分设计要点）一、编制思路及目的《南方电网公司10kV和35kV标准设计_V1.0版》是在《南方电网公司10kV和35kV 配网标准设计(2011年版)》的基础上，秉承南方电网公司“继续采用和突出“模块化”编制思想，引入“层级化”思路，整体框架分层展示，体系结构更加清晰，既可以满足工程项目可研的要求，又能达到施工招标的深度，应用更具有针对性，标准设计体系也更加完整；引入3C绿色模块，构建3C绿色电网，充分体现南网企业形象”的指导思想，进行模块优化设计。

二、V1.0版标准设计要点：1）V1.0体系结构2)标准设计组成部分3)标准设计适用范围：3）气象组合条件：应用手册适用范围-引自《南方电网110kV及以下配电网规划指导原则》需注意：《南方电网公司10kV和35kV配网标准设计(2011年版)》的气象条件是30m/s）、C区（基本风速35m/s）.三、10kV配电站模块设计要点：1）设计对象10kV配电站计成果。

G4层将2012年配网示范工程的成果与标准设计对接后纳入。

3）模块命名：基本模块命名原则CSG（GZ）—10B—□—□□—□图纸编号：01～99模块编号：一至三位大写拼音字母加两位数字流水号大写字母含义：G－10kV配电装置；BY－油变；BG－干变；D－低压配电装置；Z－配电自动化；J－建筑；LG-电缆沟；T-通用；BYJ－非晶合金油变；AZ－台架；JC－配电箱基础；CX－低压出线；GG－公共；GY-公用；ZG-自动化高压；ZD-自动化低压；ZJ-自动化建筑配电站分类代码：NZ-室内配电站；KZ-户内开关站；KX-户外开关箱；DF-电缆分接箱；ZB-组合式箱变；YB-预装式箱变；DB-景观地埋式箱变；TB-台架变10kV配电站广州地区专用南方电网示例1：CSG-10B-NZ-G01-□含义：南方电网—10kV配电站—室内配电站—10kV配电装置模块。

**开发有限公司10kV配电工程施工设计说明书**有限公司电力设计资格证书号：**批准：审核：设计：目录一、............................................................................................................................................... 工程概况4二、设计依据 (4)2.1、甲方提供的建筑电气图纸。

(4)2.2、供电部门提供的用电方案答复单。

(4)2.3、有关的设计规范 (4)三、设计范围 (6)四、供电设计 (6)4.1、概述 (6)4.2、接线方式 (6)4.3、计量 (6)4.4、电缆选型 (7)4.4.1、接线方式选择 (7)4.4.2、导线截面选择原则 (7)4.4.3、低压电缆的选型 (10)4.5、10kV/0.4kV供、配电 (10)4.5.1 、负荷计算 (10)4.5.2 、变压器 (12)4.5.3 、无功补偿 (14)4.6、防雷与接地 (14)五、其他 (15)六、主要设备材料清册 (16)一、工程概况本工程位于**，总建筑面积约47761㎡，由7#、8#楼住宅、车库及商业组成。

建筑层数：7#、8#楼为31F/-1F，其中1~31F为住宅，-1F为地下车库和商业；住宅总户数372户、门市39户。

负荷等级：消控室用电、消防负荷等为二级负荷，其余负荷为三级负荷。

总概况为：电源进线采用10kV单电源供电，电源点从由**处搭火。

本期工程设计变压器总容量为2300kVA，在本期工程7#、8#楼地下室配电房内新建高压柜KYN28-12/5台,SCB11-1000KVA变压器1台，SCB11-800KVA变压器1台，SCB11-500KVA变压器1台。

低压进线柜GCK/3台、低压出线柜GCK/7台、补偿柜GCK/3台、联络柜GCK/1台、直流屏1套24AH,350kW发电机1台、发电机进线柜GCK/1台、发电机出线柜GCK/3台。

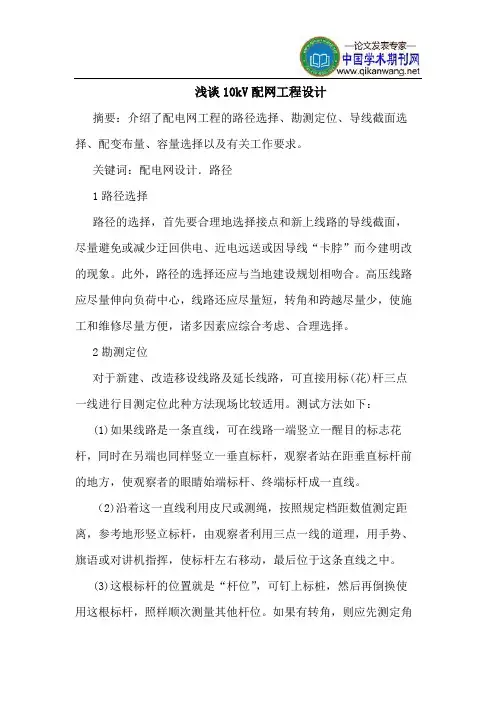

浅谈10kV配网工程设计摘要：介绍了配电网工程的路径选择、勘测定位、导线截面选择、配变布量、容量选择以及有关工作要求。

关键词：配电网设计．路径1路径选择路径的选择，首先要合理地选择接点和新上线路的导线截面，尽量避免或减少迂回供电、近电远送或因导线“卡脖”而今建明改的现象。

此外，路径的选择还应与当地建设规划相吻合。

高压线路应尽量伸向负荷中心，线路还应尽量短，转角和跨越尽量少，使施工和维修尽量方便，诸多因素应综合考虑、合理选择。

2勘测定位对于新建、改造移设线路及延长线路，可直接用标(花)杆三点一线进行目测定位此种方法现场比较适用。

测试方法如下：(1)如果线路是一条直线，可在线路一端竖立一醒目的标志花杆，同时在另端也同样竖立一垂直标杆，观察者站在距垂直标杆前的地方，使观察者的眼睛始端标杆、终端标杆成一直线。

（2)沿着这一直线利用皮尺或测绳，按照规定档距数值测定距离，参考地形竖立标杆，由观察者利用三点一线的道理，用手势、旗语或对讲机指挥，使标杆左右移动，最后位于这条直线之中。

(3)这根标杆的位置就是“杆位”，可钉上标桩，然后再倒换使用这根标杆，照样顺次测量其他杆位。

如果有转角，则应先测定角度杆的位置，然后再按上述办法分别测定始端杆和转角杆以及终端杆各直线段上的杆位。

用标杆测量比较简单，但不能测出各杆位的标高，也不能准确地测出各转角的角度，因此只适用于地势平坦，距离较短的配电线路。

(4)如果线路较长、要求较高，可借助经纬仪测定，规程对线路的档距有具体规定，线路档距一般为一之间。

测量定位时，一定耍确保导线对建筑物的安全距离，要充分考虑到定位误差、施工误差以及各种因素的加工误差、装配误差等，对要求保证的安全距离应留有余地。

3导线截面选择现在的新建和改造高压架空线大多数线路较短、电流不大，比较容易满足发热条件和电压损失条件，所以导线截面一般按经济电流密度和机械强度来选择，但不得小于规定的最小截面。

可按以下公式验算：(发热条件验算公式)。

目录第一章、工程概况及特点 _________________________________________________- 2 -1.1工程概况: ________________________________________________________- 2 -1.2施工条件 ____________________________________________________________ - 2 -1.3施工特点及内容 ___________________________________________________- 2 -第二章：施工组织机构___________________________________________________- 4 -2.1组织机构关系图 ___________________________________________________- 4 -2.2工程主要负责人简介 _______________________________________________- 5 -第三章、施工总平面布置 _________________________________________________- 5 -2.1施工现场条件说明 _________________________________________________- 5 -2.2现场布置设计说明及依据____________________________________________- 6 -2.3施工生活用水、用电 _______________________________________________- 7 -第四章、施工方案_______________________________________________________- 7 -4.1施工准备 _________________________________________________________- 7 -4.2施工工序及总体安排 ______________________________________________ - 11 -4.3主要工序及施工方法 ______________________________________________ - 12 -第五章、工期及施工进度要求 ____________________________________________ - 40 -5.1工期规划及要求 __________________________________________________ - 40 -5.2主要物资供应计划 ________________________________________________ - 41 -第六章、质量目标、质量保证体系及技术措施_______________________________ - 43 -6.1质量目标： ______________________________________________________ - 43 -6.2质量管理机构及主要职责___________________________________________ - 44 -6.3质量管理措施 ____________________________________________________ - 46 -6.4质量管理及检验标准 ______________________________________________ - 47 -6.5质量保证技术措施 ________________________________________________ - 48 -第七章、安全管理目标__________________________________________________ - 49 -7.1安全管理目标： __________________________________________________ - 49 -7.2安全管理组织机构及职责___________________________________________ - 49 -7.3安全管理制度及办法 ______________________________________________ - 51 -7.4重要施工方案和特殊施工工序的安全过程控制_________________________ - 52 -第八章、现场文明施工__________________________________________________ - 54 -8.1文明施工管理机构及保证体系：_____________________________________ - 54 -8.2文明施工目标： __________________________________________________ - 54 -8.3文明施工管理制度： ______________________________________________ - 55 -第九章、环境保护措施__________________________________________________ - 58 -9.1概述____________________________________________________________ - 58 -9.2方针和目标 ______________________________________________________ - 58 -9.3承包商职责 ______________________________________________________ - 58 -9.4实现环境管理方针目标主要措施_____________________________________ - 59 -电网工程施工组织设计第一章、工程概况及特点1.1工程概况:本工程系某市区电网工程，因其原有供电线路已使用多年，现已不能满足供电质量、安全与美观的要求，为了使该区其基础设施的建设也应与之相配套，本次供电工程的改造是其改造工程内容之一。

· 2 10kV架空配电线路总体说明2.1 总体说明2.1. 1.1、供电区分类根据《中国南方电网公司110kV及以下配电网规划指导原那么》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。

配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。

-1 地区级别划分表-2 地区级别与供电分区分类对照表2.1. 1.2、中压配电网平安准那么及电网结构表2.1. 1.2-1中压配电网平安准那么及网络结线方式〔1〕10kV配电线路的长度应满足末端电压质量的要求，各类供电区线路长度宜控制在以下围：A类3km，B类4km，C、D类6km，E类10km，F类15km，E、F类供电区的线路长度根据实际情况综合考虑。

〔2〕A、B、C、D类供电区10kV线路应实现绝缘化，E类宜实现绝缘化。

〔3〕同一地区同类供电区中压配电网的结线方式应尽量减少并标准化。

电缆环网结线方式每回线路主回路的环网节点不宜过多。

架空线路应合理设置分段点，减少故障停电围。

在配电网络规划与建立改造中，应根据规划导那么，结合地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定平安可靠、经济实用的配电网络接线方式。

〔4〕各种网络结线方式示意图为：单环网接线方式多分段单联络接线方式单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。

这种接线具有运行方便、结线简单、投资省、建立快等特点；对于架空线路，只要在主干线路上安装假设干台杆上开关即能实现。

当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段〔非检修段〕正常供电，大大提高了系统供电可靠性。

但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能到达该线路平安载流量的1/2，以满足配电网络N-1平安准那么要求；一般每条线路配变装接容量不超过10MVA 。

配电网工程典型设计10kV配电站房分册 (终稿)一、设计要求1.配电站房设计应符合国家和地方规定及有关标准规范的要求，并按照实际需要进行设计。

2.配电站房须考虑系统的安全、可靠性、经济性、操作性、维护性和美观性等因素。

3.配电站房的主要电气设备应能满足系统正常运行和应急情况下的安全可靠要求，同时具有储备功率和可靠度。

二、设计原则1.统筹规划：根据地理环境等因素进行合理布局，确保配电站房的均衡性、可拓展性和前后端配合度。

2.安全可靠：配电站房应符合国家规定和相关标准规范要求，主要电气设备应选用可靠的厂家和品牌，确保系统的安全可靠。

3.经济性：采用合理的设计方案、选用经济合理的材料、设备和工艺，降低工程投资和运行成本。

4.环保节能：尽可能采用可再生资源，降低耗能、降低碳排放，保护环境。

三、设计规范1. 配电站房主要参数1.进线电压：10KV；2.出线电压：0.4KV；3.额定容量：1000KVA；4.架空线进线，混凝土柱加装避雷装置。

2. 配电站房布局设计1.布局合理、尺寸适中；2.主要设备城区布置要合理；3.操作通道合理设置；4.配电站房的门、窗应按标准规定要求设置；5.配电站房应设施齐全、线路规范、安全可靠。

3. 配电站房主要设备选型1.变压器宜选用油浸式；2.开关宜选用固定真空开关或气体绝缘开关；3.线路用电缆应选用橡胶电缆或交联聚乙烯电缆，宜采用屏蔽电缆;4.温度监测系统、避雷装置、防雷接地等配套设备应配齐配备。

4. 配电站房基础建设1.建筑物地基宜采用钢筋混泥土基础；2.建筑物地下宜采用防水处理；3.室内地面应平整、耐磨、易清洁；4.房间内墙面应采用防潮、防火、耐腐蚀等材料；5.屋顶应采用防水隔热材料。

四、安全措施1.配电站房应设立特定人员负责监控电气设备；2.配电站房应设有完整的防雷设施；3.建筑物内应有灭火设备和安全通道；4.电力设备应接地良好，防止人身触电。

五、配电站房运行维护1.设备应定期检查和维护，出现问题时及时处理；2.定期进行洁净度检查和消毒；3.水、电、气设备应配备警报装置；4.定期更新设备、维护、更新记录。

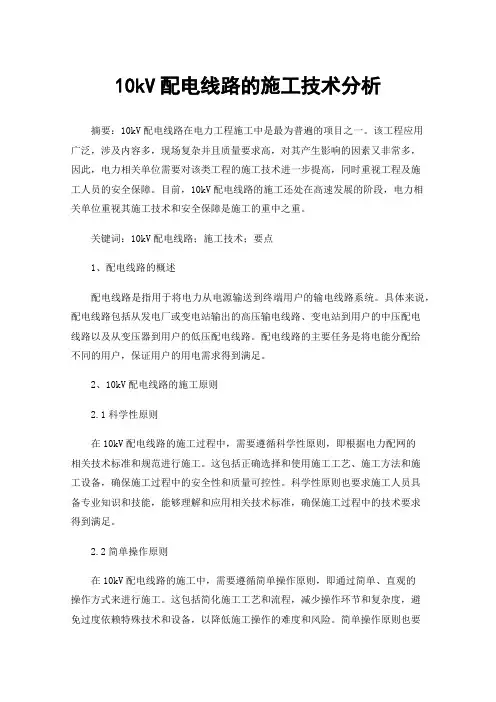

10kV配电线路的施工技术分析摘要：10kV配电线路在电力工程施工中是最为普遍的项目之一。
