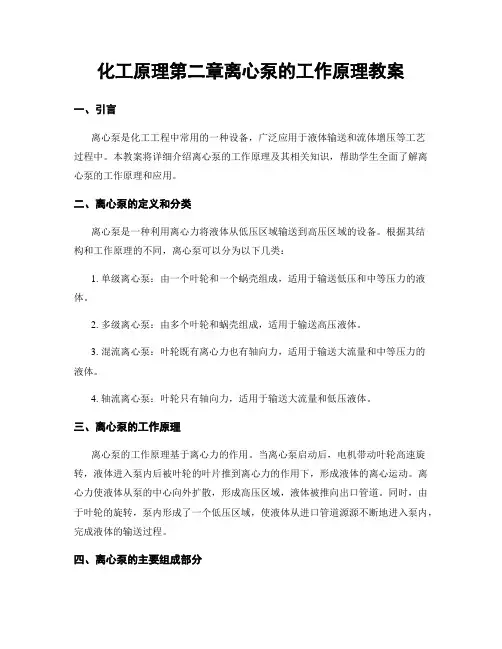

化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种设备，广泛应用于液体输送和流体增压等工艺过程中。
本教案将详细介绍离心泵的工作原理及其相关知识，帮助学生全面了解离心泵的工作原理和应用。
二、离心泵的定义和分类离心泵是一种利用离心力将液体从低压区域输送到高压区域的设备。
根据其结构和工作原理的不同，离心泵可以分为以下几类：1. 单级离心泵：由一个叶轮和一个蜗壳组成，适用于输送低压和中等压力的液体。
2. 多级离心泵：由多个叶轮和蜗壳组成，适用于输送高压液体。
3. 混流离心泵：叶轮既有离心力也有轴向力，适用于输送大流量和中等压力的液体。
4. 轴流离心泵：叶轮只有轴向力，适用于输送大流量和低压液体。
三、离心泵的工作原理离心泵的工作原理基于离心力的作用。
当离心泵启动后，电机带动叶轮高速旋转，液体进入泵内后被叶轮的叶片推到离心力的作用下，形成液体的离心运动。
离心力使液体从泵的中心向外扩散，形成高压区域，液体被推向出口管道。
同时，由于叶轮的旋转，泵内形成了一个低压区域，使液体从进口管道源源不断地进入泵内，完成液体的输送过程。
四、离心泵的主要组成部分离心泵主要包括以下几个组成部分：1. 叶轮：叶轮是离心泵的核心部件，通过旋转产生离心力，推动液体的运动。
2. 泵壳：泵壳是叶轮的外部保护壳，起到固定叶轮和导向液体的作用。
3. 进口管道：进口管道是液体进入泵内的通道。
4. 出口管道：出口管道是液体从泵内流出的通道。
5. 导叶：导叶位于叶轮的进口处，起到引导液体流入叶轮的作用。
6. 导流板：导流板位于叶轮的出口处，起到引导液体流出泵壳的作用。
7. 泵轴：泵轴是连接电机和叶轮的轴，通过电机的转动带动叶轮旋转。
五、离心泵的工作特点和应用离心泵具有以下几个工作特点：1. 压力稳定：离心泵在工作过程中，由于叶轮的旋转产生的离心力稳定，能够保持较稳定的输送压力。
2. 大流量：离心泵能够输送大量的液体，适用于输送大流量的工艺过程。
化工原理第二章离心泵的工作原理教案一、引言离心泵是化工工程中常用的一种设备，广泛应用于液体输送、循环和增压等工艺过程中。
本教案将介绍离心泵的工作原理，包括离心泵的结构和工作原理、离心泵的性能参数以及离心泵的应用范围等内容。
二、离心泵的结构和工作原理离心泵主要由泵体、叶轮、轴、轴承和密封装置等组成。
泵体是离心泵的壳体，内部有进口和出口，用于液体的进出。
叶轮是离心泵的核心部件，通过轴与电机相连，叶轮的旋转产生离心力，使液体被抛离叶轮并向出口方向流动。
轴是连接叶轮和电机的部件，承受叶轮的旋转力和液体的压力。
轴承用于支撑轴的转动，减少摩擦和磨损。
密封装置用于防止液体泄漏。
离心泵的工作原理是利用离心力将液体从进口吸入，并通过叶轮的旋转产生的离心力将液体抛离叶轮，使液体沿着泵体的流道流向出口。
当离心泵启动后，电机带动轴和叶轮一起旋转，液体被吸入泵体并经过叶轮的加速，然后被抛离叶轮，产生的离心力使液体压力增加，最终从出口排出。
三、离心泵的性能参数1. 流量：离心泵单位时间内输送的液体体积，通常用立方米/小时或加仑/分钟表示。
2. 扬程：离心泵输送液体时所克服的垂直高度差，通常用米或英尺表示。
3. 功率：离心泵所需的功率，通常用千瓦或马力表示。
4. 效率：离心泵的效率是指输送液体所消耗的功率与输入功率之比，通常以百分比表示。
5. NPSH：离心泵所需的净正吸入头，是指液体进入泵前的压力与液体饱和蒸汽压力之差，通常用米或英尺表示。
四、离心泵的应用范围离心泵广泛应用于化工工程中的各个领域，包括石油化工、制药、冶金、电力、水处理等。
具体应用包括：1. 液体输送：离心泵可以将液体从一个地方输送到另一个地方，如将原油从油井输送到炼油厂。
2. 循环系统：离心泵可以用于循环系统中，如水循环系统中的循环泵。
3. 增压系统：离心泵可以用于增压系统，如给水泵将水从低压区域输送到高压区域。
4. 冷却系统：离心泵可以用于冷却系统，如冷却水泵将冷却水循环输送到冷却设备中。
