潜水泵安装方案

一、工程概况本工程为XX地区某建筑物内水泵的拆除与安装工程，涉及水泵型号包括但不限于潜水泵、离心泵等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1. 人员准备：组织一支专业施工队伍，包括项目经理、技术负责人、施工人员、安全员等。

2. 材料准备：根据拆除与安装需要，准备相应的工具、设备、材料等，如扳手、螺丝刀、切割机、电焊机、电缆线、防水胶带等。

3. 施工方案编制：根据现场实际情况，编制详细的施工方案，明确施工步骤、质量要求、安全措施等。

4. 技术交底：组织施工人员进行技术交底，确保每位施工人员了解施工流程、注意事项等。

三、施工步骤1. 拆除前准备（1）对现场进行清理，确保拆除区域无障碍物。

（2）切断电源，做好安全防护措施。

2. 水泵拆除（1）使用扳手、螺丝刀等工具，拆卸水泵的进出口管道。

（2）使用切割机将水泵与基础连接的管道切断。

（3）使用吊装设备将水泵从基础上拆卸下来。

3. 水泵运输（1）将拆卸下来的水泵用吊装设备运输至指定地点。

（2）确保水泵在运输过程中不受损坏。

4. 新水泵安装（1）根据设计要求，在新基础上进行定位。

（2）使用扳手、螺丝刀等工具，将新水泵与基础连接的管道安装好。

（3）使用切割机将管道与水泵连接。

5. 水泵调试（1）接通电源，检查水泵的运行情况。

（2）调整水泵的运行参数，确保水泵正常运行。

四、质量要求1. 拆除过程中，确保现场安全，避免对建筑物结构造成损害。

2. 水泵安装过程中，确保连接牢固，无泄漏现象。

3. 水泵运行过程中，噪音、振动等指标符合国家标准。

五、安全措施1. 施工人员必须佩戴安全帽、手套、防尘口罩等防护用品。

2. 拆除过程中，切断电源，确保现场安全。

3. 使用吊装设备时，确保设备安全可靠，防止发生意外。

4. 施工现场设置警示标志，提醒过往人员注意安全。

六、施工进度安排1. 施工前期准备：1天2. 水泵拆除：1天3. 水泵运输：0.5天4. 水泵安装：1天5. 水泵调试：0.5天总计：4.5天七、注意事项1. 施工过程中，严格按照施工方案执行，确保工程顺利进行。

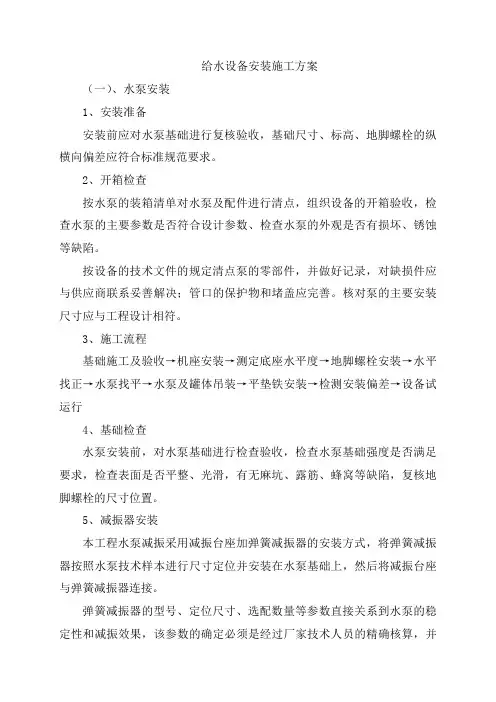

给水设备安装施工方案（一）、水泵安装1、安装准备安装前应对水泵基础进行复核验收，基础尺寸、标高、地脚螺栓的纵横向偏差应符合标准规范要求。

2、开箱检查按水泵的装箱清单对水泵及配件进行清点，组织设备的开箱验收，检查水泵的主要参数是否符合设计参数、检查水泵的外观是否有损坏、锈蚀等缺陷。

按设备的技术文件的规定清点泵的零部件，并做好记录，对缺损件应与供应商联系妥善解决；管口的保护物和堵盖应完善。

核对泵的主要安装尺寸应与工程设计相符。

3、施工流程基础施工及验收→机座安装→测定底座水平度→地脚螺栓安装→水平找正→水泵找平→水泵及罐体吊装→平垫铁安装→检测安装偏差→设备试运行4、基础检查水泵安装前，对水泵基础进行检查验收，检查水泵基础强度是否满足要求，检查表面是否平整、光滑，有无麻坑、露筋、蜂窝等缺陷，复核地脚螺栓的尺寸位置。

5、减振器安装本工程水泵减振采用减振台座加弹簧减振器的安装方式，将弹簧减振器按照水泵技术样本进行尺寸定位并安装在水泵基础上，然后将减振台座与弹簧减振器连接。

弹簧减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过厂家技术人员的精确核算，并征得设计师确认。

6、水泵安装基础验收合格后，安装无负压变频供水设备，吊装采用三脚架或在楼板上设支架，利用手动葫芦作为起重工具。

起吊时，钢丝只能系在吊环上。

水泵就位后进行找正，包括中心线找正、水平找正和标高找正。

在无负压变频供水设备安装就位以后，对水泵等进行精校，进行配管安装。

水泵找正找平后，向地脚螺栓孔和基础与水泵底座之间的空隙内灌注水泥砂浆，待水泥砂浆凝固后再拧紧地脚螺栓，并对水泵的位置和水平进行复查，以免水泵在二次灌浆或拧紧地脚螺栓时发生位移。

在水泵二次灌浆混凝土强度达到75%以后，对水泵进行精校，进行配管安装。

管道与泵体连接时不得进行强行组合连接，管道重量不能附加在泵体上。

水泵的吸水管及出水管设支撑，避免重量加到泵体及连接处。

第一节泵类设备施工方案1.泵类设备安装本工程中的水泵由以下几种类型泵：回流泵、污泥泵、潜水泵。

水泵的安装，水平度要求高，联轴对中要求高，安装精度应符合产品说明书的规定，以及施工验收规范的规定。

否则，会由于安装质量不佳影响到设备正常使用。

水泵安装工艺流程：基础检查放线→放置垫铁→机座安装→检查泵体→安装找标高、找平、找正→泵体安装→垫铁点焊固定→中间验收→二次灌浆抹面→养护加油清扫准备试车→检查管道已安装完毕并符合要求→送电、电机空载试转→联轴、操作启动试运转。

整体安装的泵、纵向安装水平偏差不应大于0.1mm/m，横向安装水平偏差不应大于0.2mm/m，污泥泵找正基准面应选用水泵出水口法兰平面，找平基准面应选用水泵叶轮传动轴，可采用吊线法测量或用水平尺校准。

进水潜污泵安装时，水泵出水管的垂直度应小于0.1mm/m，水泵在安装前盘车检查，要灵活，无阻滞、无卡住现象。

管道与泵连接时不得使泵受外载，管道焊接或气割的焊渣不得进入泵内损坏泵的零件。

水泵安装完后，必须经过试车，其目的是检验泵的各部分运转灵活正常，检查及消除在安装中没有发现的毛病。

以确保今后正常使用。

采用汽车吊结合人工吊装的方法进行水泵就位，水泵就位时，要求泵体保持水平缓慢下放，防止损伤地脚螺栓的螺纹。

2.鼓风机安装（1）施工前准备鼓风机的安装质量对其运转的效率影响极大，安装前须组织施工人员全面熟悉设计图纸、资料、说明书，最主要是要熟悉鼓风机本体安装图纸。

对鼓风机进行设备检查时，应对其规格形式、正常间隙、风口方位与轴中心距进行检查，运转灵动，无振动、无异声。

仔细复测土建基础，地脚螺栓的预埋及处理以及砼灌浇都要符合规范要求。

鼓风机安装时，其安装位置和标高应符合设计要求，平面位置偏差不大于±10mm，标高偏差不大于-10mm--+20mm。

叶轮进风口与机壳进风口接管的间隙应符合设计技术文件的要求。

驱动电机与鼓风机经联轴器联接安装时，应保证电机驱动轴线与鼓风机转子轴线同轴，其允差符合设备技术文件要求。

本工程为XX泵站机电安装项目，主要包括潜水泵、阀门、闸门、格栅除污机、干变等设备的采购、安装、调试及质保工作。

为确保工程顺利进行，特制定本施工方案。

二、施工目标1. 确保工程质量，满足设计及规范要求；2. 按时完成施工任务，确保工程进度；3. 保障施工安全，确保施工人员及设备安全；4. 节约成本，提高经济效益。

三、施工组织1. 施工单位：XX公司2. 施工项目经理：XXX3. 施工技术负责人：XXX4. 施工安全负责人：XXX5. 施工班组：XX班组四、施工工艺及方法1. 潜水泵安装（1）检查设备，确保设备完好；（2）将水泵吊装至指定位置；（3）连接水泵进出口管道；（4）调整水泵水平度；（5）安装电气控制系统；（6）调试水泵，确保其正常运行。

2. 阀门安装（1）检查阀门，确保阀门完好；（2）根据设计要求，将阀门安装在指定位置；（3）连接阀门进出口管道；（4）调试阀门，确保其正常运行。

3. 闸门安装（1）检查闸门，确保闸门完好；（2）根据设计要求，将闸门安装在指定位置；（3）连接闸门进出口管道；（4）调试闸门，确保其正常运行。

4. 格栅除污机安装（1）检查格栅除污机，确保设备完好；（2）根据设计要求，将格栅除污机安装在指定位置；（3）连接格栅除污机进出口管道；（4）调试格栅除污机，确保其正常运行。

5. 干变安装（1）检查干变，确保设备完好；（2）根据设计要求，将干变安装在指定位置；（3）连接干变进出口管道；（4）调试干变，确保其正常运行。

五、施工进度安排1. 施工前期：1个月，包括设备采购、运输、验收等；2. 施工阶段：3个月，包括设备安装、调试等；3. 竣工验收：1个月。

六、施工安全措施1. 严格执行施工现场安全管理规定，确保施工安全；2. 施工人员必须穿戴安全帽、安全带等防护用品；3. 施工现场设置安全警示标志，防止意外事故发生；4. 定期对施工人员进行安全教育，提高安全意识。

七、施工质量控制1. 严格按照设计要求和质量标准进行施工；2. 加强对施工过程中的质量控制，确保工程质量；3. 对施工过程中发现的问题及时整改，确保工程顺利进行。
