第三章 数控机床主传动系统

要使润滑油突破这层旋转气流很不容易，采用突入滚 道式润滑方式则可以可靠地将油送人轴承滚道处。
第三章 数控机床的主传动系统
(3)突入滚道式润滑方式 如图3—10所示为适应该要求而设计的特殊轴承。 润滑油的进油口在内滚道附近，利用高速轴承的泵 效应，把润滑油吸人滚道。
若进油口较高，则泵效应差，当进油接近外滚道 时则成为排放口了，油液将不能进入轴承内部。
第三章 数控机床的主传动系统
3．冷却润滑技术的研究 过去，加工中心机床主轴轴承大都采用油脂润滑方 式，为了适应主轴转速向更高速化发展的需要，新 的冷却润滑方式相继开发出来，见表3—2。
第三章 数控机床的主传动系统
第一章 数控机床概述
(1)油气润滑方式 这种润滑方式不同于油雾方式， 油气润滑是用压缩空气把小油滴送进轴承空隙中， 油量大小可达最佳值，压缩空气有散热作用，润滑 油可回收，不污染周围空气。图3—8是油气润滑 原理图。
1．主轴部件常用滚动轴承的类型 图3—13a为锥孔双列圆柱滚子轴承，内圈 为1：12的锥孔，当内圈沿锥形轴颈轴向移 动时，内圈胀大以调整滚道的间隙。滚子数 目多，两列滚子交错排列，因而承载能力大， 刚性好，允许转速高。它的内、外圈均较薄， 因此，要求主轴颈与箱体孔均有较高的制造 精度，以免轴颈与箱体孔的形状误差使轴承 滚道发生畸变而影响主轴的旋转精度。该轴 承只能承受径向载荷。
第一章 数控机床概述
(2)热变形 电动机、主轴及传动件都是热源。低温升、小
的热变形是对主传动系统要求的重要指标。 (3)主轴的旋转精度和运动精度
主轴的旋转精度是指装配后，在无载荷、低速转 动条件下测量主轴前端和距离前端300mm处的径 向圆跳动和端面圆跳动值。主轴在工作速度旋转时 测量上述的两项精度称为运动精度。数控机床要求 有高的旋转精度和运动精度。

3.3无级变速传动链的设计


数控机床的主运动广泛采用无级变速 。 无级变速优势： 在一定范围内，转速(或速度)能连续地变 换，从而获取最有利的切削速度。 数控机床一般都采用由直流或调速电动 机作为驱动源的电气无级调速。


(2)主要设计内容:
拟定结构式或结构网; 拟定转速图， 拟定各传动副的传动比; 确定带轮直径、齿轮齿数; 布置、排列齿轮，绘制传动系统图。


3. 2 分级变速主传动系统设计


3. 2. 1转速图的概念
转速图由“三线一点”组成，即传动轴线、转速 线、传动线和转速点。
3. 2 分级变速主传动系统设计
由Z, φ, n1可知主轴的各级转速应为: 31.5, 45, 63, 90, 125, 180, 250，500、710、 1000、1400。


2)变速组和传动副数的确定 :
变速组和传动副数可能的方案有: 12=4×3 12=3×4 12=3×2×2 12=2×3×2 12=2×2×3
3. 2 分级变速主传动系统设计

②绘制转速图: A、 本例所选定的结构式共有三个变速 组，变速机构共需4根轴，加上电动机轴 共5根轴，(电动机到I轴为定比带传动)故 转速图需5条竖线。主轴共12级转速，电 动机轴转速与主轴最高转速相近，故需 12条横线。然后，标注主轴的各级转速 及电动机轴的转速。

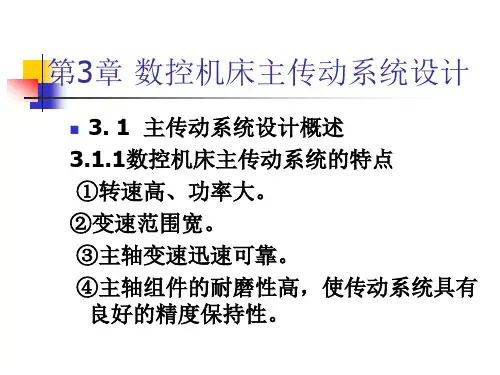

3. 1 主传动系统设计概述

（2)按传动装置类型 可分为机械传动装置 液压传动装置 电气传动装置 以及它们的组合
3. 1 主传动系统设计概述


(3)按变速的连续性 可以分为分级变速传动和无级变速传动。 分级变速传动是在一定的变速范围内均 匀、离散地分布着有限级数的转速，变 速级数一般不超过20~30级。 分级变速传动方式有滑移齿轮变速、交 换齿轮变速和离合器(如摩擦片式、牙嵌 式、齿轮式离合器)变速。

03 控制应用
高速加工、精密定位
主轴驱动系统的设计与选择
设计原则
高可靠性 良好的动态响应 经济性考虑
选择因素
机床类型 加工要求 成本预算
常见类型
交流伺服驱动系统 直流传动系统 混合驱动系统
● 03
第3章 数控机床的进给传动 系统
进给传动系统的组成与作 用
进给传动系统主要包括进给驱动装置、进给传动 机构和进给系统的控制与调节三个部分。进给驱 动装置负责提供动力，进给传动机构负责传递动 力并实现所需的运动轨迹，进给系统的控制与调 节负责对整个系统的运行进行精确控制。
主传动系统是数控机床的核心部件之一，它主要 由主轴装置、传动装置、主轴驱动系统等组成， 负责传递动力并确保机床加工的精度和速度。
主轴的类型与特性
电主轴
高速、高精度
复合主轴
结合电主轴与机 械主轴特点
机械主轴
结构简单、成本 低
主轴定向控制
01 控制意义
保证加工精度
02 控制方法
光电编码器、霍尔效应
部分控制信号依赖于反馈信号
电气控制系统的故障诊断与维 护
故障诊断方法包括观察法、信号分析法、模拟法 等；故障诊断的步骤包括故障现象的观察、故障 原因的分析、故障诊断的结果等；电气控制系统 的维护措施包括定期检查、及时维修、更换故障 部件等。
● 06
第6章 总结
数控机床主传动系统的重要性和 影响因素
夹具系统的性能评价
夹具的刚度 与稳定性
夹具的刚度与稳 定性直接影响到
加工精度
夹具的重复 定位精度
夹具的重复定位 精度直接影响到
加工效率
夹具的装夹 误差
夹具的装夹误差 会导致工件加工
误差

电机散热
电机振动
定期检查电机散热风扇是否正常运转， 如发现风扇故障应及时维修或更换。
检查电机运转时的振动情况，如发现 异常振动应及缘电阻，确保电机 绝缘良好，防止电机短路或接地故障。
主轴箱的维护与保养
主轴箱清洁
定期清理主轴箱内的灰尘和杂物， 保持主轴箱内部清洁。
传动装置清洁
清理传动装置内部的灰尘和杂物，保持传动装置 内部清洁。
05
数控机床主传动系统的故障诊断与排
除
主轴故障诊断与排除
主轴转动异常
检查主轴电机、传动带、轴承等部件是否正常，以及润滑系统是否工作正常。
主轴定位不准
检查主轴编码器、定位检测元件、数控系统参数等是否正确设置和连接。
主轴电机故障诊断与排除
04
主轴箱的散热性能和密封性能对机床的运 行稳定性和精度有重要影响。
传动装置
传动装置是连接主轴电机和主 轴的中间环节。
传动装置需要具备高精度、高 刚度和低噪音等特点，以确保
主轴的旋转精度和稳定性。
常见的传动装置包括皮带、齿 轮和传动链等。
传动装置的维护和调整对机床 的运行稳定性和精度有重要影 响。
电机无法启动
检查电源是否正常、电机控制电路是否正常、主轴电机是否 过载等。
电机过热
检查电机冷却系统是否正常、电机负载是否过大、电机轴承 是否损坏等。
主轴箱故障诊断与排除
主轴箱振动
检查主轴箱安装基础是否稳固、主轴 箱内部齿轮和轴承是否损坏等。
主轴箱噪音
检查主轴箱内部齿轮和轴承是否润滑 良好、主轴箱内部是否有异物等。
箱体紧固
检查主轴箱各部位螺丝是否紧固， 防止因螺丝松动导致主轴箱振动或 移位。
油标检查
