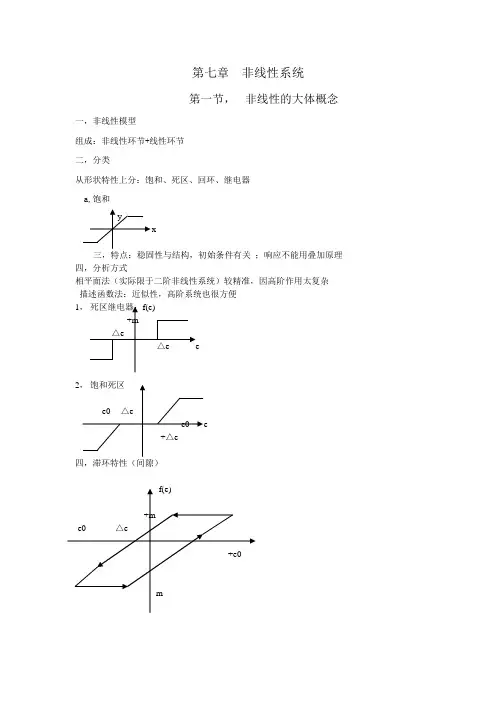

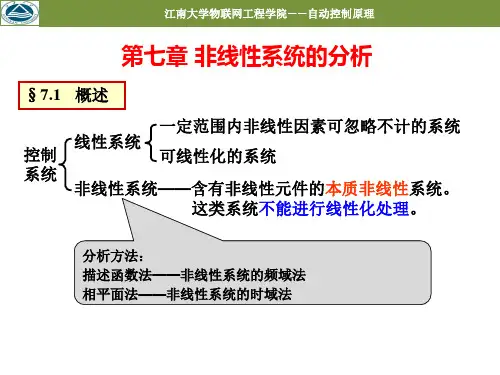

第七章非线性系统第一节，非线性的大体概念一，非线性模型组成：非线性环节+线性环节二，分类从形状特性上分：饱和、死区、回环、继电器a,饱和x三，特点：稳固性与结构，初始条件有关；响应不能用叠加原理四，分析方式相平面法（实际限于二阶非线性系统）较精准，因高阶作用太复杂描述函数法：近似性，高阶系统也很方便1，2四，滞环特性（间隙）7—2 二阶线性和非线性系统相平面法分析一、相平面法大体概念要完全地描述二阶的系统时域行为，至少要用两个变量（状态变量）。
可选x(t) 和)(t x作为状态变量。
1． 相平面：以横坐标表示X ，以纵坐标x组成一个直角坐标系， 2． 相轨迹：相平面上的点随时刻转变刻画出来的曲线称为相轨迹。
3． 相平面图：相平面和想轨迹曲线簇组成相平面图。
4． 想平面法：用相图表示非线性二阶系统进程的方式成相平面法，5． 相平面发局限性在于只适用在定常系统，系统输入只适限于阶跃和斜坡。
举例：例8—1 某弹簧——质量运动系统。
m —质量，k —弹性系数解：描述系统运动的微分方程为：直接微分法。
方程x ∙∙+x=0 可写成 x ∙dx ∙/dx=--x分离变量x ∙dx=--xdx 代入初始条件∫x ∙dx ∙=--∫xdx即 x+x=Xo 与上法结果相同。
分析：等幅振荡特性能够用相轨迹表征 ，相轨迹为闭合曲线。
一. 奇点1. 概念:相轨迹方程dx`/dx 为不定值的点dy/dx=0/04.奇点类型1) 稳固核心(-1<ζ<0) 相轨迹从原点向外发散,自由运动不收敛平稳点,是周期性增幅振荡二. 极限环分类相平面上孤点的闭和曲线称为极限环,与初始条件无关. 极限环表示对应于时域中有确信振幅和频率的振荡，极限环包括 稳固极限环 不稳固极限环 半稳固极限环稳固极限环：极限环外部和内部起始的相轨迹都渐进趋向于那个极限环,任何较小的扰动使系统离开极限环后,最后回到环上。
不稳固极限环、半稳固极限环不能产生自振荡,环内相轨迹发散、极限环外相轨迹收拢极限环7—3非线性系统的相平面分析第一依照非线性特性的分段情形,用几条分界限将相 划分为几个现行区域1) 然后依照系统的结构图别离列写各区域的线性微分方程式2) 并应用线性系统相平面分析的方式和结论,绘出各区域的相轨迹3) 依照系统状态转变的持续性,在各区域的交壤限上,将响轨迹彼此衔接成持续曲线,即组成完整的线性系统相图实奇点：每一个区域内有一个奇点,若是那个奇点在本区域之内,这种奇点称实奇点 虚奇点：若是奇点落在本区域之外,称虚奇点说明该区域相轨迹不可能聚集于虚奇点. 二阶非线性系统中,只可能有一个实奇点,而与那个实奇点所在区域邻接的所有其它区域都可能有虚奇点操纵系统分析例: 饱和特性的非线性操纵系统，用相平面法分析系统的阶跃响应和斜坡响应解：系统线性部份c(s)/x(s)=s+1) ``+c`\ e=r-c非线性部份：10e |e|<1x= 10 e>1-10 e<-1阶跃响应r=Rx1(t)，当t>0+时r``(t)=r`(t), r=R e`=-c`, e``=-c``描述系统误差的方程为``+e`+=0x=10e |e|<=1x=10 e>1x=-10 e>1即为方程线性方程，在相平面上，e=+-1的两条直线把相平面划分为三个区域，1) 关于1区，系统线性微分方程为``+e`+=0de`/de=-e` 相轨迹方程。
