采光板安装说明

彩钢板施工方法严格遵守安全操作规程,严禁违章作业、违章指挥,并严格遵守炼化厂各项安全规章制度.脚手架搭设要牢固，跳板绑扎牢固。

在施工过程中,要做好风管的防护工作,以免风管被碰坏。

做好现场文明施工，边角余料要及时清理.1编制依据工程招标文件；《钢结构工程施工质量验收规范》GB50205-2001；类似工程的施工经验。

2编制说明屋面彩板都是整板到货,安装时不允许裁剪，每种规格的彩板都有其固定的位置,所以，在安装过程中必须先测量其板长,以确定其确切长度。

安装前先进行檩条的验收，保证檩条水平，使其固定螺栓水平，达到美观的效果，檩条最大挠度不超过20mm，内墙板安装时要注意在雨撑位置开适当的孔，既保证雨撑能够穿入内墙板，还能保证墙板的美观.3安装步骤安装工艺流程如下：墙面板安装→天沟安装→屋面板安装→落水管安装墙面系统安装工艺流程：檩条验收→门窗收边安装→墙面内安装→铝箔铺设→保温棉铺设→墙面外屋板安装→密封→清扫天沟安装工艺流程:天沟对接预制→天沟吊装→固定→屋面板安装→天沟拉条安装屋面系统安装工艺流程:檩条验收→屋面不锈钢丝拉设→铝箔铺设→保温棉铺设→固定支座安装→屋面板安装→采光板安装→咬合、锁边固定→收边安装→清扫4各子项工程安装方法4.1墙面板的安装当墙面檩条、拉杆调整合格，首先进行墙面台度收边的安装，安装前应先测量墙板的长度和实际安装高度，检查是否合适.同时测量各檩条的间距,在地面将自攻螺丝固定位置用铅笔划线,确定自攻螺丝位置时要考虑檩条的变形和挠度，避免自攻螺丝打空，一般以檩条中心向下10－15mm为宜。

安装时在墙两端拉一条直线,以保证其直线度，其连接采用拉铆钉搭接方式，搭接宽度一般在50－100mm之间，搭接时用玻璃胶密封,以防雨水渗漏到室内.同时在门窗位置安装包边，包边安装时应注意接缝，必须顺着水流方向上边压下边,保证不漏水.安装完毕检查合格后,即可进行墙面板的安装.安装前应先测量墙板的长度和实际安装高度按施工顺序墙面板应先于天沟屋面板安装，安装时用于固定的自攻钉应固定在墙面檩条与墙面板波谷的交汇处，并使自攻钉形成一条直线,保证墙面板的美观。

金属彩钢板屋面施工方法及技术措施1、施工工艺1.1工艺流程：测量放线-----内天沟安装-----屋面衬板安装------保温棉铺设------屋面面板安装------外檐沟安装-------屋脊盖沿、封檐压型钢板安装。

1.2操作工艺：（1）、测量定位放线：使用紧线器拉钢丝线测出屋面轴线控制线的数量和位置，依据以上基准线在每个柱间钢梁上弹出用于焊接檩托板的控制线。

并认真校核主体结构偏差，确认对屋面檩条的安装有无影响。

（2）、内天沟安装：1)、天沟安装时，首先铺设保温棉，将保温棉带铝箔一面朝下，铺设在双檩条间，然后天沟压在其上，正好卡在双檩条间，找正位置用自攻螺钉连接，保温棉连接用订书针，钉住铝箔。

天沟板后一块压住前一块，互相搭接，用定位孔定位后，相互搭接处用不锈钢焊条焊接，天沟落水口等装完后，用云石锯在相应位置开泄水口，后将水落口斗焊于其上（搭接焊），落水斗下安装落水管。

2)、内天沟分段安装时，搭接要工整，顺直；排水通畅，无积水。

天沟纵向坡度不应小于1％；天沟采用镀锌钢板制作时，应伸入压型钢板的下面，其长度不应小于100MM。

（3）、屋面衬板安装：衬板安装前，预先在板面上弹出铆钉的位置控制线及相邻衬板相互搭接位置线。

压型板的横向搭接不小于一个波距，纵向搭接不小于120mm。

安装时4～6人一组配合安装，使用自攻螺栓进行屋面衬板的固定。

（4）、滑动支架安装：滑动支架按设计间距，采用自攻螺栓与檩条连接，位置必须准确，固定牢固。

（5）、保温棉铺设：保温棉顺着坡度方向依照排版图铺设，相互间用钉书针；保温棉安装时，要填塞饱满，不留空隙。

（6）、屋面板吊装、安装：1)、依据屋面面板板型、制作卡模，采用垂直运输设备逐块吊装。

2)、铺设压型钢板屋面时相邻两块应顺年最大频率风向搭接，可避免刮风时冷空气灌入室内。

3)、屋面板端部通过板上的与檩条预钻孔相配就位和排列。

4)、所有的板材在建筑长度上的位置和排列需保持300mm的模数。

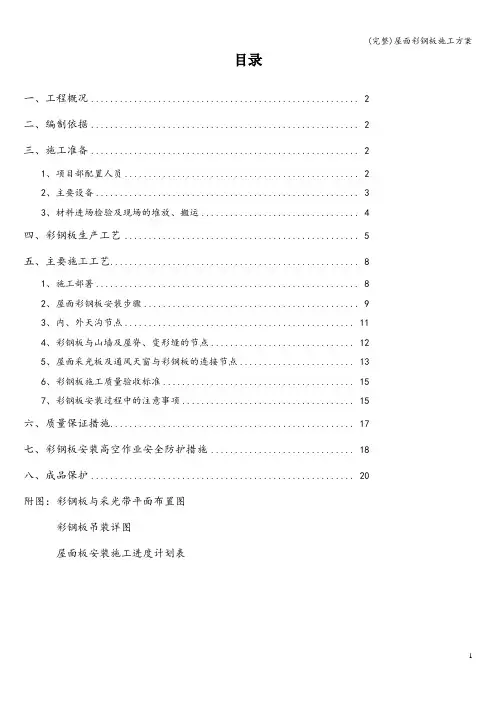

目录一、工程概况 (2)二、编制依据 (2)三、施工准备 (2)1、项目部配置人员 (2)2、主要设备 (3)3、材料进场检验及现场的堆放、搬运 (4)四、彩钢板生产工艺 (5)五、主要施工工艺 (8)1、施工部署 (8)2、屋面彩钢板安装步骤 (9)3、内、外天沟节点 (11)4、彩钢板与山墙及屋脊、变形缝的节点 (12)5、屋面采光板及通风天窗与彩钢板的连接节点 (13)6、彩钢板施工质量验收标准 (15)7、彩钢板安装过程中的注意事项 (15)六、质量保证措施 (17)七、彩钢板安装高空作业安全防护措施 (18)八、成品保护 (20)附图：彩钢板与采光带平面布置图彩钢板吊装详图屋面板安装施工进度计划表一、工程概况青山车辆段与综合基地工程位于武汉市青山区,本建筑工程为青山车辆段与综合基地检修车间,位于车辆段用地东北侧,总建筑面积25715m2,采用框、排架结构,厂房主体结构为单层排架结构+轻型钢梁彩钢板屋面结构体系，±0.00为绝对标高31。

68m。

检修车间主体结构基本信息二、编制依据本工程屋面彩钢板施工方案编制依据：1、地铁四号线青山车辆段检修车间施工图2、工程设计变更单、图纸会审记录3、《钢结构工程施工质量验收规范》GB50205—20014、《钢结构工程质量检验评定标准》GB50221—95三、施工准备1、项目部配置人员1项目经理16起重22技术负责17电工2人3技术员28杂工104安全员19司机15材料员110合计212、主要设备序号名称规格数量单位备注1吊车20 t1台2吊车20 t 1台3导链5t4只4导链2t4只5导链1t6只6电动扳手2把(高强螺栓用）7切割机φ4002台8砂轮机φ1004只9砂轮机φ1504只10台钻1台11拉铆枪4把12电动扳手2把(彩板专用）13手枪钻2把14开口剪CD型1把3、材料进场检验及现场的堆放、搬运a、安装前的存放屋面板通常被捆扎成束，然后送到施工现场.如果钢板不是立即使用，必须保证捆束或钢板被整齐的叠放。

换采光板报道【最新版】目录1.换采光板的背景和原因2.换采光板的过程3.换采光板的效果和影响正文随着人们生活水平的提高，对于居住环境的要求也在不断提高。

采光板作为建筑中的一部分，对于室内光线的调节起着至关重要的作用。

然而，随着时间的推移，采光板会出现老化、破损等问题，这就需要进行更换。

本文将详细介绍换采光板的过程以及更换后的效果和影响。

首先，我们来了解一下换采光板的背景和原因。

采光板通常由 frp 材质制成，具有耐腐蚀、抗老化、使用寿命长等特点。

但是，随着时间的推移，采光板会出现老化、破损、漏水等问题，这些问题会影响到室内的光线条件和生活质量。

因此，当采光板出现问题时，就需要及时进行更换。

接下来，我们来介绍一下换采光板的过程。

更换采光板需要先选择合适的采光板，现在市场上有各种各样的采光板，如玻璃钢采光板、彩钢板采光板等。

选择时应根据实际需要和预算来决定。

在选择好采光板后，需要对原有的采光板进行拆除。

这一步需要小心操作，避免对建筑物造成不必要的损伤。

在拆除原有采光板后，就可以安装新的采光板了。

安装过程应按照施工图纸进行，确保采光板的安装位置准确无误。

最后，对采光板进行固定和密封处理，以确保采光板的稳定性和防水性能。

最后，我们来看一下换采光板的效果和影响。

更换采光板后，室内的光线条件得到了明显改善，提高了居住者的生活质量。

同时，新的采光板具有更好的抗老化和耐腐蚀性能，可以延长使用寿命。

此外，对于节能减排也有一定的积极作用。

综上所述，换采光板是一项非常重要的工程，不仅可以提高室内的光线条件，还可以提高建筑物的使用寿命。
