气压传动中的气动振动器气压传动是一种通过气体的压力差来传递动力的技术方法。

气动振动器是在气压传动系统中起到振动作用的关键设备。

本文将从气动振动器的原理、类型、应用及发展前景等方面进行探讨。

一、气动振动器的原理气动振动器利用气体的压力差来产生振动力，从而实现物体的振动。

其基本原理是通过气体的流动和振动结构之间的耦合作用，产生周期性的压力变化。

当气体通过振动装置时，气体分子受到气流的剪切作用，产生周期性的碰撞和振动，从而使物体产生振动。

二、气动振动器的类型根据实际应用的需求，气动振动器可以分为多种类型。

常见的气动振动器有气动敲击器、气动振荡器和气动振动输送器。

1. 气动敲击器：气动敲击器通过周期性的气压变化产生的冲击力，对目标物体进行敲击或打击。

它常用于物料疏松、堆积物排空以及松动结块物的移动等工作中。

2. 气动振荡器：气动振荡器通过气体的流动和振荡产生的力来产生周期性的振动。

它广泛应用于颗粒物料的筛选、搅拌以及振动输送等领域。

3. 气动振动输送器：气动振动输送器是一种利用振动的输送装置，通过气体的振动来输送物料。

它可实现无粉尘、无反应、无破损的物料输送，适用于化工、冶金、食品等行业。

三、气动振动器的应用气动振动器广泛应用于多个领域，具有较大的市场潜力。

1. 矿山工业：气动振动器可以应用于矿山工业中，用于振动筛分设备，实现颗粒物料的分级和筛选。

2. 建筑行业：气动振动器可以应用于建筑行业中，用于混凝土振动器、混凝土搅拌器等设备，改善混凝土的稠化和排气效果。

3. 粉体处理：气动振动器可以应用于粉体处理中，用于颗粒物料的输送、筛选、振动喂料等环节，提高生产效率和产品质量。

4. 化工工业：气动振动器可以应用于化工工业中，用于化工反应设备的混合、搅拌、传递物料等，提高反应效率和反应均匀性。

四、气动振动器的发展前景随着工业自动化水平的不断提高，对气动振动器的需求将越来越大。

传统的机械振动设备存在噪音大、能耗高等问题，而气动振动器具有结构简单、功耗低、振动频率可调等优点，因此有着广阔的市场前景。

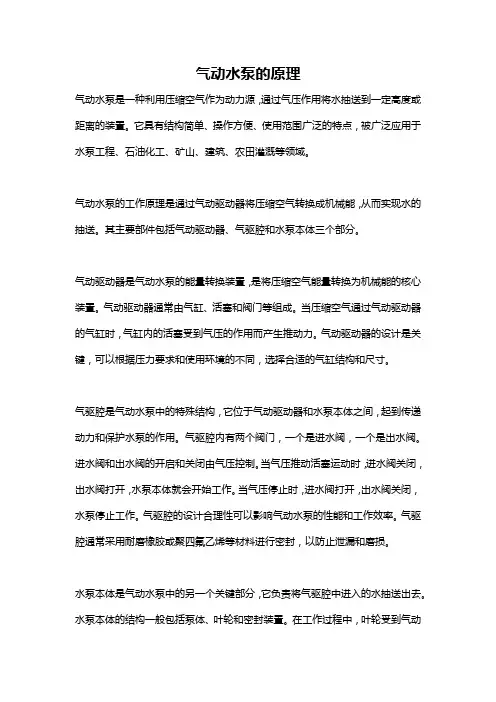

气动水泵的原理气动水泵是一种利用压缩空气作为动力源，通过气压作用将水抽送到一定高度或距离的装置。

它具有结构简单、操作方便、使用范围广泛的特点，被广泛应用于水泵工程、石油化工、矿山、建筑、农田灌溉等领域。

气动水泵的工作原理是通过气动驱动器将压缩空气转换成机械能，从而实现水的抽送。

其主要部件包括气动驱动器、气驱腔和水泵本体三个部分。

气动驱动器是气动水泵的能量转换装置，是将压缩空气能量转换为机械能的核心装置。

气动驱动器通常由气缸、活塞和阀门等组成。

当压缩空气通过气动驱动器的气缸时，气缸内的活塞受到气压的作用而产生推动力。

气动驱动器的设计是关键，可以根据压力要求和使用环境的不同，选择合适的气缸结构和尺寸。

气驱腔是气动水泵中的特殊结构，它位于气动驱动器和水泵本体之间，起到传递动力和保护水泵的作用。

气驱腔内有两个阀门，一个是进水阀，一个是出水阀。

进水阀和出水阀的开启和关闭由气压控制。

当气压推动活塞运动时，进水阀关闭，出水阀打开，水泵本体就会开始工作。

当气压停止时，进水阀打开，出水阀关闭，水泵停止工作。

气驱腔的设计合理性可以影响气动水泵的性能和工作效率。

气驱腔通常采用耐磨橡胶或聚四氟乙烯等材料进行密封，以防止泄漏和磨损。

水泵本体是气动水泵中的另一个关键部分，它负责将气驱腔中进入的水抽送出去。

水泵本体的结构一般包括泵体、叶轮和密封装置。

在工作过程中，叶轮受到气动力的作用，迅速旋转并抽取水。

叶轮的设计和材料选择直接影响到水泵的抽水能力和效率。

同时，水泵本体还需要具备合适的密封装置，以防止水泵泄漏和受损。

在气动水泵的工作过程中，压缩空气通过气动驱动器的作用，产生了推动力。

推动力将杆活塞推动到一定位置，使进水阀关闭，出水阀打开。

此时，水泵本体开始工作，叶轮迅速旋转并抽取水。

当压缩空气停止供应时，进水阀打开，出水阀关闭。

推动力消失，水泵停止工作。

总结起来，气动水泵是利用压缩空气通过气动驱动器产生推动力，从而将水抽送出去的装置。

气动元件是指以空气为介质，通过压缩空气来传递能量和动作的机械元件。

以下是一些气动元件的基础知识：
1.气源：气动系统的主要能量来源是空气压缩机，它将空气压缩
并储存到气罐中，为气动元件提供动力。

2.气动元件的分类：气动元件包括气缸、气阀、气动马达、气动
控制器等。

其中气缸是执行动作的元件，气阀是控制气体流动的元件，气动马达是将压缩空气转化为机械能的元件，气动控制器则是控制气动系统运行的元件。

3.气缸的种类：气缸可以根据不同的需求和应用场景分为多种类
型，如单作用气缸、双作用气缸、增压气缸、缓冲气缸等。

4.气阀的种类：气阀也可以根据不同的需求和应用场景分为多种
类型，如普通气阀、安全气阀、调节气阀等。

5.气动马达的种类：气动马达可以根据不同的需求和应用场景分
为多种类型，如高速气动马达、低速气动马达、定量马达、变量马达等。

6.气动控制器的种类：气动控制器也可以根据不同的需求和应用
场景分为多种类型，如气动逻辑控制器、气动程序控制器等。

7.气动系统的特点：气动系统具有动作迅速、结构简单、维护方
便、安全可靠等优点，但同时也具有能量密度低、噪音大等缺点。

8.气动系统的应用领域：气动系统在工业、汽车、航空航天、电
子、医疗等多个领域得到广泛应用，如自动化生产线、机器人、汽车刹车系统、飞机起落架等。
