扣件式钢管满堂脚手架技术交底
工程名称 三峡地区核心人防疏散（宜昌）基地 施工单位
分项工程名称 外脚手架工程 交底部位 交底时间
交底内容

主要参数
钢管类型：Φ48.3 × 3.6mm，搭设高度：23m。高宽比：高宽比≤2。立杆步
距h：1.629m。立杆间距：纵距la=1.1m，横距lb=1.1m。作业层支撑脚手板的
水平杆：采用纵向水平杆间距1/2跨距。作业层施工均布荷载标准值：2KN/m2。
脚手板：竹串片脚手板，脚手板自重：0.35KN/m2。扣件抗滑承载力折减系数：
1。本工程地处湖北宜昌市，基本风压0.2kN/m2；地面粗糙度类别：B类(城市
郊区)。立杆支撑面：脚手架放置在混凝土板上。

安装示意图
剪刀撑（按规范构造要求设置）

纵向水平杆
横向水平杆
竹串片脚手板

2
3
0
0
0
2
0
0
1
6
2
9

×
1
4

11001100
施工工艺流程
立杆基础夯实和硬化处理→排水沟→定位→垫板→立两边立杆，扣扫地杆、小
横杆、大横杆（或临时大、小横杆）→立抛撑→树中间立杆→小横杆、大横杆、
防护栏杆→以此类推、形成一步闭合加体→搭第二步架→拉连墙件→拆抛撑→
转角处设置“之”剪刀撑→挂密目安全网、铺脚手版→接立杆→架体外立面设
置剪刀撑→搭第三步架（剪刀撑与安全网同步上）→„→完成。

质量要求
脚手架搭设的技术要求与允许偏差
序号 项目 一般质量要求

1 构架尺寸（立杆纵距、立杆横距、步距）误差 ±20mm

2 立杆的垂直偏差 架高
≤25m ±50mm
＞25m ±100mm
3 纵向水平杆的水平偏差 ±20mm
4 横向水平杆的水平偏差 ±10mm

5 节点处相交杆件的轴线距节点中心距离 ≤150 mm
6 相邻立杆接头位置
相互错开，设在不同的步距内，相邻接头的高度差
应＞500mm

7 上下相邻纵向水平杆接头位置 相互错开，设在不同的立杆纵距内，相邻接头的水平距离应＞500mm，接头距立杆应小于立杆纵距的
1/3

8 杆 件 搭 接 1）搭接部位应跨过与其相接的纵向水平杆或立杆，并与其连接（绑扎）固定 2）搭接长度和连接要求应符合以下要求： 类别 杆别 搭接长度 连接要求
扣件式钢管脚手架 立杆 ＞1m
连接扣件数量依承载要
求确定，且不少于2个
纵向水平杆 不少于2个连接扣件

9
节 点 连 接 扣件式钢管脚手架 拧紧扣件螺栓，其拧紧力矩应不小于40N.m，且不大
于65 N.m

其它脚手架 按相应的连接要求

质量保证措施

安全保证措施 1、脚手架搭设人员必须是经过国家现行标准<<特种作业人员安全技术考核管理规则>>考核合格的专业架子工。搭设脚手架人员必须戴安全帽、安全带，穿防滑鞋。 2、脚手架搭设时应按下列阶段进行质量检查，发现问题应及时校正。 1）基础完工后及脚手架搭设前； 2）操作层施加荷载前； 3）每搭设完10m高度后； 4）达到设计高度后。 3、使用阶段 1）操作层上的施工荷载应符合设计要求，不得超载； 2）不得将模板支撑、缆风绳、泵送混凝土管等固定在脚手架上，严禁任意悬挂起重设备； 3）六级及六级以上大风和雾、雨天应停止脚手架作业，雨后上架操作应有防滑
措施。
3）在脚手架使用期间，严禁任意拆除下列杆件：主节点处的纵、横向水平杆，
纵、横向扫地杆；
4）连墙杆撑；要拆除上述任一杆件均应采取安全措施，并报主管部门批准。严
禁在脚手架基础及其邻近进行挖掘作业，否则应采取安全措施，并报主管部门
批准。
5）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；
6）工地临时用电线路的架设及脚手架接地、避雷措施等应按国家现行标准执行。
4、脚手架的拆除
1）接收到项目部脚手架架体拆除任务书后方可进行拆除作业工作。
2）拆除现场设警戒区域，挂醒目的警戒标志。警戒区域内严禁非操作人员通行
或在脚手架下方继续施工，监护人员履行职责，配备良好的通讯装置。
3）仔细检查吊运机械包括夹具是否安全可靠，吊运机械不允许搭设在脚手架上，
另立设置。
4）拆除人员进入岗位以后，先进行检查，加固松动部位，清除步层内留的材料、
物件及垃圾块，所有清理物安全输送至地面，严禁高处抛掷。
5）按搭设的反程序进行拆除，即安全网—竖脚手板—垫铺脚手板—防护栏杆—
搁栅—剪刀撑杆—连墙杆—大横杆—小横杆—立杆—底排的大横杆、搁栅、平
杆、斜撑杆。（即先搭后拆，后搭先拆的顺序进行拆除。）
6）不允许分立面拆除或上、下二步同时拆除，认真做到一步一清、一杆一清。
7）所有连墙杆、剪刀撑杆件、隔立板、登高措施必须随脚手架步层拆除同步进
行下降。不准先行拆除。
8）所有杆件与扣件，在拆除时分离，不允许杆件上附着扣件输送到地面或两杆
同时拆下输送地面。
9）所有铺脚手板拆除时，自外向里竖立，搬运防止自里向外翻起。严禁脚手板
上的垃圾物件直接从高处坠落伤人。
10）当日完工后，仔细检查岗位周围情况，如发现留有隐患的部位，及时进行
修复或继续完成至一个程序，一个部位的结束，方可撤离岗位。

注意事项 1、当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。 2、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。 3、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。 4、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。 5、严禁将外径48mm与51mm的钢管混合使用。 6、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。 7、一字型、开口型双排脚手架的两端均必须设置横向斜撑。
8、高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道
剪刀撑，并由底至顶连续设置。
9、拆除作业必须由上而下逐层进行，严禁上下同时作业。
10、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚
手架，分段拆除高度不应大于两步，如高差大于两步，应增设连墙件加固。
11、各构配件严禁抛至地面。

文明施工
应急措施
节点示意图

交底人 被交底人

合集下载

满堂脚手架搭设技术交底

满堂脚手架搭设技术交底

交底内容：交底提要：调蓄池脚手架搭设施工技术交底。

脚手架配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。

垫板、底座均应准确地放在定位线上，垫板面积不宜小于0.1m2，宽度不宜小于220mm，木垫板长度不宜小于2跨，厚度不宜小于40mm。

底部立管采用不同长度的钢管，立管的联接必须交错布置，相邻立管的联接不应在同一高度，其错开的垂直距离不得小于50mm，并不得在同一步内。

大横杆应水平设置，钢管长度不应小于3跨，接头宜采用对接扣件联接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于500mm。

当水平管采用搭接时，其搭接长度不应小于1m，不少于2个旋转扣件固定，其固定的间距不应少于400mm，相邻扣件中心至杆端的距离不应小于150mm。

每根立管的底座向上200mm处，必须设置纵、横向扫地杆，用直角扣件与立管固定。

必须严格按照要求在外圈四周连续设置剪刀撑。

剪刀撑与纵向水平杆呈45～60°角。

每道剪刀撑跨越立杆根数不得小于5根（既剪刀撑宽度不小于6米），且对建筑物立面对称布置，斜杆与地面的斜角为60度。

剪刀撑斜杆的接长采用搭接，搭接长度不得小于1000mm，并用三个旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

脚手架搭设剖面图本表由交底单位填写，交底单位与接受交底单位各保存一份。

本表由交底单位填写，交底单位与接受交底单位各保存一份。

交底内容：交底提要：调蓄池脚手架搭设施工技术交底。

剪刀撑安装必须严格按照要求在外圈四周连续设置剪刀撑。

剪刀撑与纵向水平杆呈45～60°角。

每道剪刀撑跨越立杆根数不得小于5根（既剪刀撑宽度不小于6米），且对建筑物立面对称布置，斜杆与地面的斜角为60度。

剪刀撑斜杆的接长采用搭接，搭接长度不得小于1000mm，并用三个旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。

满堂脚手架工程安全技术交底

满堂脚手架工程安全技术交底

满堂脚手架工程安全技术交底一、前言随着城市规划和建设的不断发展，脚手架工程作为建筑工程中不可或缺的重要组成部分，也越来越受到人们的关注和重视。

在建设一个安全高效的脚手架工程中，安全技术的交底更是必不可少的一项工作。

而在满堂脚手架工程中，更需要明确的安全技术交底，以确保施工期间的安全有序。

二、满堂脚手架工程的概述满堂脚手架工程是指对于高层建筑或者桥梁等建筑结构的施工工程，在其外部设立脚手架，以便于施工人员在其上进行施工的过程。

而在实际的脚手架工程中，安全问题一直是大家所关注的焦点和难点，只有足够的安全措施才能够为工程带来更高的效益。

三、满堂脚手架工程的安全隐患在满堂脚手架工程中，所面临的安全隐患主要包括以下几个方面：1. 滑脚现象滑脚现象是指脚手架的支架在使用过程中因为因为松动等原因，导致支架移动或脚手架框架因松动而形成滑动的现象。

这种现象的出现对于上面的施工人员有着巨大的安全风险。

2. 护栏稳定性护栏稳定性是指在施工现场中，搭设于脚手架工程上的护栏是否稳定。

不稳定的护栏在使用过程中可能会因为松动而导致施工人员从高处坠下，因此，保障护栏的稳定性也是工程安全的一个重要环节。

3. 承重能力脚手架的承重能力是指在使用过程中，脚手架是否能够承受人员和物料的压力。

过度承重的脚手架极容易出现崩塌的现象，对施工人员的安全带来了严重的威胁。

四、满堂脚手架工程安全技术交底针对上面提到的几类安全隐患，需要进行充分的安全技术交底。

在交底中，主要包括以下几个方面：1. 建立完整的安全管理体系针对满堂脚手架工程的安全工作，需要建立健全的安全管理体系，包括各种安全制度、安全宣传、安全培训以及安全检查等，以最大程度地提高工程的安全系数。

2. 强化施工人员的安全意识在施工人员培训中需要重点强调工程的安全性，并在安全技术交底中做好安全意识的引导，让施工人员充分认识到安全意识在工程中的重要性，并将安全意识融入到工程操作的方方面面。

3. 实时监控脚手架的稳定性为确保脚手架的稳定性，作业前需要对脚手架是否松动、钢管是否变形等进行全面检查，并在施工过程中不断进行监控和检验，如发现问题及时进行处理，在尽可能避免安全事故的同时，还要提高工程的效率。

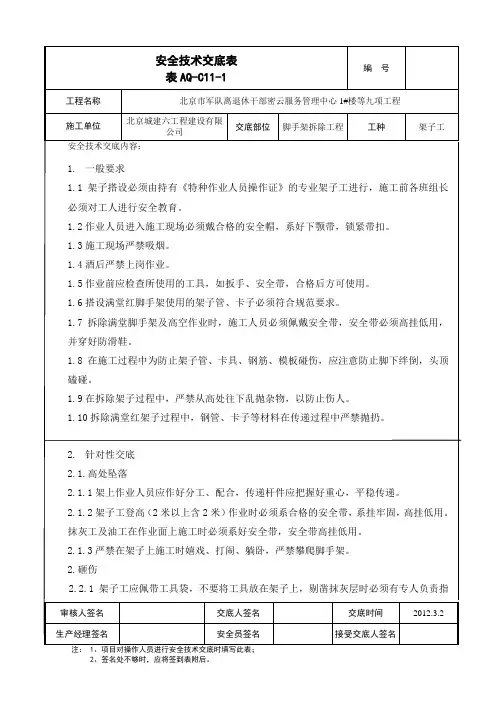

满堂脚手架拆除安全技术交底1
