基于PLC的工业洗衣机控制系统毕业设计韶关市第二技师学院毕业设计(论文)设计题目: 基于PLC的工业洗衣机控制系统设计系部:电气工程系专业:电气自动化班级:电气自动化双高1班姓名:XXX 指导教师: SBSBB2013年12月摘要本文主要介绍了在工厂这种需要大量洗衣、洗衣次数频繁的特殊场合中,将汇川H2U系列PLC作为主控制器作用于工业洗衣机控制系统中,来解决生活中繁重的洗涤任务。

在工业洗衣机设计过程中,选择汇川H2U系列PLC作为微电脑程序控制,同时利用变频器来改变电动机的运行方向及转速。

首先,通过认识了解PLC及PLC在工业洗衣机中应用的相关知识。

然后,对本工业洗衣机控制系统进行硬件系统和软件系统设计。

在硬件系统设计中,对电动机、变频器及PLC 相互间进行认识和应用;在软件系统设计中,涉及了系统流程图、顺序功能图、梯形图的设计。

在设计系统中,使我们对工业洗衣机系统能够更好的理解和使用。

关键词: PLC 变频器工业洗衣机控制系统目录摘要21 引言 41.1 研究PLC工业洗衣机控制系统的目的和意义 41.2 PLC工业洗衣机控制系统的优点 42 工业洗衣机的工作原理及结构 52.1 工业洗衣机的工作原理 52.2 工业洗衣机的结构 53 工业洗衣机的硬件系统 63.1 PLC的选择及外围电路 63.3 变频器及与PLC的控制电路113.3 系统运行的控制电路 124 工业洗衣机的软件系统 154.1 工业洗衣机的控制要求154.3 系统的梯形图程序174.4 触摸屏操作界面21结论22致谢23参考文献231 引言早在上个世纪初人类就已经发明制造出洗衣机了,可以说洗衣机这种产品的发明创造是工业发展的结晶,给人们的现实生活带来了极大的便利。

当时的洗衣机只有一个盛水桶,在应用中只能进行简单的操作而无法实现更多的功能。

随着社会的进步、科技的发展,二十一世纪的今天,对洗衣机而言已经彻底发生了巨大的变化,具有全自动多功能的洗衣机已经早在现实生活中广泛使用。

基于PLC控制的全自动洗衣机设计报告摘要：洗衣机是现代家庭中不可或缺的家电设备，而全自动洗衣机则进一步简化了洗衣的操作流程，提高了洗衣效率。

本报告旨在基于PLC（可编程逻辑控制器）控制设计一种全自动洗衣机，实现自动洗涤、漂洗、甩干等功能，并提高其性能，提升用户体验。

1.引言洗衣机的历史可以追溯到19世纪，随着科技的不断发展，洗衣机在功能和性能上都取得了巨大的进步。

PLC是现代工业自动化中常用的控制器，具有高可靠性、高稳定性、可编程性强等优点，非常适合用于洗衣机的控制系统设计。

2.设计方案本设计方案采用PLC作为洗衣机控制系统的核心，并通过传感器、执行器等外围设备实现对洗衣机各功能的控制和监测。

洗衣机主要包括洗涤模块、漂洗模块、甩干模块和用户界面等组成部分。

2.1PLC控制系统设计PLC控制系统由PLC主机、输入模块、输出模块和数据总线组成。

输入模块负责接收传感器的信号，输出模块则控制执行器的动作。

PLC主机通过编写逻辑程序，处理输入信号，根据预定的控制策略控制输出模块。

2.2传感器引入设计中引入了多个传感器，如水位传感器、温度传感器、压力传感器等，用于实时监测洗衣机内部的状态。

水位传感器用于监测洗衣机内的水位，温度传感器用于监测洗衣水的温度，压力传感器用于监测洗衣机内的压力等。

这些传感器通过数据总线与PLC主机相连接，实现洗衣机状态的实时监测和控制。

2.3执行器的控制洗衣机内的执行器主要包括水泵、电机等。

通过PLC控制输出模块的控制信号，实现对水泵和电机的启停控制。

3.功能设计本设计的全自动洗衣机具备洗涤、漂洗和甩干功能。

用户可以通过操作面板选择不同的洗涤模式和时间，PLC控制系统根据用户的选择进行相应的控制。

3.1洗涤功能在洗涤功能中，PLC控制系统通过控制水泵将适量的水注入洗衣机内，同时控制电机的旋转实现衣物的搅拌和清洗。

3.2漂洗功能在漂洗功能中，PLC控制系统通过控制水泵将洗衣机内的水排出，同时注入清水进行漂洗，以去除洗涤剂残留。

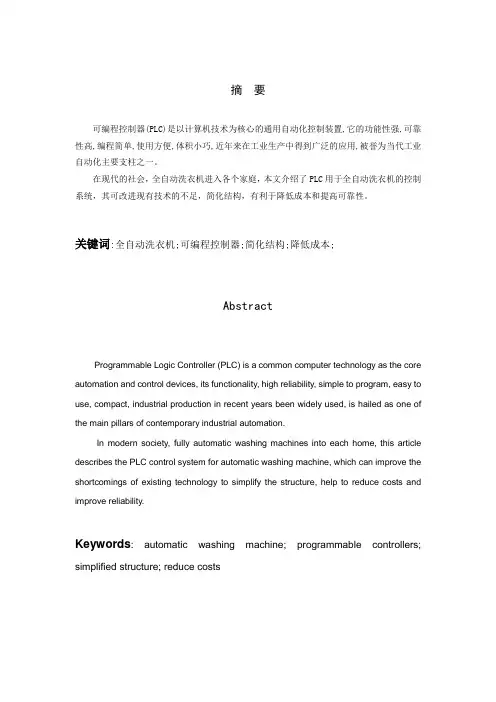

摘要可编程控制器(PLC)是以计算机技术为核心的通用自动化控制装置,它的功能性强,可靠性高,编程简单,使用方便,体积小巧,近年来在工业生产中得到广泛的应用,被誉为当代工业自动化主要支柱之一。

在现代的社会，全自动洗衣机进入各个家庭，本文介绍了PLC用于全自动洗衣机的控制系统，其可改进现有技术的不足，简化结构，有利于降低成本和提高可靠性。

关键词:全自动洗衣机;可编程控制器;简化结构;降低成本;AbstractProgrammable Logic Controller (PLC) is a common computer technology as the core automation and control devices, its functionality, high reliability, simple to program, easy to use, compact, industrial production in recent years been widely used, is hailed as one of the main pillars of contemporary industrial automation.In modern society, fully automatic washing machines into each home, this article describes the PLC control system for automatic washing machine, which can improve the shortcomings of existing technology to simplify the structure, help to reduce costs and improve reliability.Keywords: automatic washing machine; programmable controllers; simplified structure; reduce costs目录摘要 (1)Abstract ............................................................................................................................ 错误!未定义书签。

基于PLC的全自动洗衣机智能控制毕业设计目录第一章绪论1.1 选题背景------------------------------------------------------------------- 6 1.2 洗衣机的发展概况和现状--------------------------------------------------- 6 1.3 毕业设计的研究容及意义------------------------------------------------- 7第二章系统总体分析2.1 全自动洗衣机的工作原理------------------------------------------------- 9 2.2 全自动洗衣机的设备控制要求-------------------------------------------- 10 第三章 PLC控制系统硬件设计3.1 硬件设计------------------------------------------------------------------ 11 3.2 PLC的发展概况和发展方向------------------------------------------------ 13 3.3 PLC的选型--------------------------------------------------------------- 15 3.4 FX2N功能介绍------------------------------------------------------------ 17 3.5 FX2N规格型号------------------------------------------------------------ 19 3.6 外围接线图设计---------------------------------------------------------- 20 3.7 输入地址分配----------------------------------------------------------- 21 3.8 输出地址分配------------------------------------------------------------ 22 3.9 部元件地址分配-------------------------------------------------------- 22 第四章PLC控制系统软件设计4.1程序流程图设计------------------------------------------------------------ 23 4.2 PLC控制顺序功能图设计---------------------------------------------------26第五章系统仿真（Smart 700触摸屏）5.1 硬件特点------------------------------------------------------------------- 28 5.2 软件设计------------------------------------------------------------------ 29 第六章总结与展望6.1 总结--------------------------------------------------------------------- 32 6.2 展望--------------------------------------------------------------------- 33致谢 -------------------------------------------------------------------------- 34参考文献----------------------------------------------------------------------- 35附录一-------------------------------------------------------------------------- 38第一章绪论1.1 选题背景洗衣机是人们日常生活中常见的一种家电，已经成为人们生活中不可缺少的家用电器。

基于PLC全自动洗衣机控制系统浅析随着科技的不断进步，自动化技术已经在各个领域得到了广泛的应用，洗衣机作为家电行业中不可或缺的产品，在自动化控制系统方面也有了很大的发展。

本文将对基于PLC （可编程逻辑控制器）全自动洗衣机控制系统进行浅析，希望能够为大家对全自动洗衣机的工作原理和控制系统有一个更加深入的了解。

一、全自动洗衣机的工作原理在了解基于PLC控制系统的全自动洗衣机之前，首先需要了解一下全自动洗衣机的工作原理。

全自动洗衣机利用电机、传感器、阀门等组件来完成洗涤、漂洗、脱水等各个环节的操作。

整个工作流程可以分为以下几个步骤：1. 加水：当用户设置好洗衣程序并按下启动按钮后，洗衣机会根据用户设置的水位自动打开进水阀，开始加水。

2. 洗涤：加水完成后，洗衣机会启动电机，使洗衣筒开始旋转，并通过内置的洗涤装置将洗涤剂和水充分混合，完成洗涤过程。

3. 漂洗：洗涤完成后，洗衣机会排出洗涤水，然后进行漂洗操作，以去除洗涤剂残留。

4. 脱水：漂洗完成后，洗衣机会进行脱水操作，通过高速旋转的方式将衣物中的水分脱离出来。

5. 完成：洗衣机会停止工作，并通过发出提示音或者显示设备来提示用户洗衣完成。

以上就是全自动洗衣机的基本工作流程，通过电机、传感器等各种组件的协调配合，实现了自动洗衣的功能。

而在这个工作流程中，PLC控制系统则起到了至关重要的作用。

1. PLC的作用PLC是一种专门用于工业控制的计算机，它具有可编程、可靠性强、扩展性好等特点，可以实现各种自动化控制任务。

在全自动洗衣机中，PLC起到了控制整个洗衣机工作流程的重要作用，通过对各种传感器、执行器等设备进行控制，实现了洗涤、漂洗、脱水等操作的自动化。

2. PLC控制系统的组成基于PLC的全自动洗衣机控制系统包括PLC主控模块、输入模块、输出模块、人机界面等几个主要部分。

PLC主控模块是控制系统的核心，负责接收用户输入的洗衣程序，控制输入输出模块的工作，并根据传感器数据来调整洗衣机的工作状态；输入模块用于接收各种传感器的信号，比如水位传感器、温度传感器等；输出模块则用于控制各种执行器的工作，比如进水阀、电机、排水阀等；人机界面则是用户与全自动洗衣机进行交互的窗口，通过人机界面，用户可以设置洗衣程序、查看洗衣机的工作状态等。

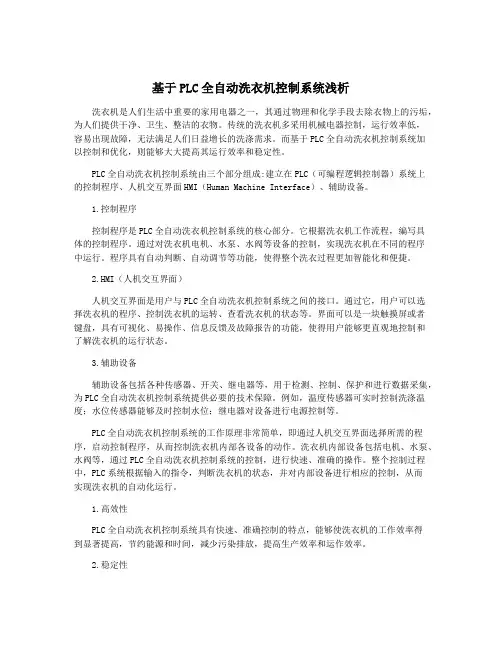

基于PLC全自动洗衣机控制系统浅析洗衣机是人们生活中重要的家用电器之一，其通过物理和化学手段去除衣物上的污垢，为人们提供干净、卫生、整洁的衣物。

传统的洗衣机多采用机械电器控制，运行效率低，容易出现故障，无法满足人们日益增长的洗涤需求。

而基于PLC全自动洗衣机控制系统加以控制和优化，则能够大大提高其运行效率和稳定性。

PLC全自动洗衣机控制系统由三个部分组成:建立在PLC（可编程逻辑控制器）系统上的控制程序、人机交互界面HMI（Human Machine Interface）、辅助设备。

1.控制程序控制程序是PLC全自动洗衣机控制系统的核心部分。

它根据洗衣机工作流程，编写具体的控制程序。

通过对洗衣机电机、水泵、水阀等设备的控制，实现洗衣机在不同的程序中运行。

程序具有自动判断、自动调节等功能，使得整个洗衣过程更加智能化和便捷。

2.HMI（人机交互界面）人机交互界面是用户与PLC全自动洗衣机控制系统之间的接口。

通过它，用户可以选择洗衣机的程序、控制洗衣机的运转、查看洗衣机的状态等。

界面可以是一块触摸屏或者键盘，具有可视化、易操作、信息反馈及故障报告的功能，使得用户能够更直观地控制和了解洗衣机的运行状态。

3.辅助设备辅助设备包括各种传感器、开关、继电器等，用于检测、控制、保护和进行数据采集，为PLC全自动洗衣机控制系统提供必要的技术保障。

例如，温度传感器可实时控制洗涤温度；水位传感器能够及时控制水位；继电器对设备进行电源控制等。

PLC全自动洗衣机控制系统的工作原理非常简单，即通过人机交互界面选择所需的程序，启动控制程序，从而控制洗衣机内部各设备的动作。

洗衣机内部设备包括电机、水泵、水阀等，通过PLC全自动洗衣机控制系统的控制，进行快速、准确的操作。

整个控制过程中，PLC系统根据输入的指令，判断洗衣机的状态，并对内部设备进行相应的控制，从而实现洗衣机的自动化运行。

1.高效性PLC全自动洗衣机控制系统具有快速、准确控制的特点，能够使洗衣机的工作效率得到显著提高，节约能源和时间，减少污染排放，提高生产效率和运作效率。

基于PLC全自动洗衣机控制系统浅析随着科技的发展，家电产品不断更新换代，洗衣机是每个家庭必备的家电之一。

全自动洗衣机相较于半自动洗衣机，具有操作简单、洗涤效果好、省时省力的优点，因此受到了广大消费者的喜爱。

全自动洗衣机的核心是控制系统，其控制系统通常是基于可编程逻辑控制器（PLC）来实现的。

下面将对基于PLC全自动洗衣机控制系统进行浅析。

全自动洗衣机的工作过程主要包括水位控制、洗涤控制、漂洗控制、脱水控制等，其控制系统主要负责控制各个工作过程的启动与停止，并根据用户的设定完成相应的操作。

PLC控制系统采用了较为可靠的硬件平台和友好的软件编程界面，具有运行稳定、抗干扰、易于维护、高度可编程等特点，能够满足全自动洗衣机对控制系统的要求。

水位控制是全自动洗衣机的重要功能之一。

基于PLC的控制系统通过传感器检测洗衣机内部的水位，并通过控制阀门控制进水和排水，使水位保持在合适的范围内。

当用户设定的水位低于当前水位时，控制系统打开进水阀门，将水位调整到设定的水位；当用户设定的水位高于当前水位时，控制系统打开排水阀门，将多余的水排出。

通过PLC控制系统的精确控制，可以实现精确的水位控制，避免了水位过高或过低带来的问题。

洗涤控制是全自动洗衣机的核心功能之一。

基于PLC的控制系统通过程序控制洗衣机的转速、时间、温度等参数，实现洗涤过程的自动控制。

用户可以通过操作面板设置洗涤模式、洗涤时间、洗涤温度等参数，PLC控制系统根据用户的设定完成相应的操作，并监测洗涤过程中的各种数据，确保洗涤的效果符合用户的要求。

PLC控制系统还可以实现洗涤过程中的各种保护措施，例如过热保护、过载保护等，确保洗衣机的安全运行。

漂洗控制是全自动洗衣机的一个重要环节。

洗涤完成后，需要进行漂洗以去除洗涤剂的残留物。

基于PLC的控制系统通过控制水流和时间参数，实现漂洗过程的自动控制。

根据用户设定的漂洗次数，PLC控制系统可以自动进行多次漂洗，以确保洗衣效果的理想程度。

基于PLC限制全自动洗衣机毕业设计论文通过整理的基于PLC限制全自动洗衣机毕业设计论文相关文档，渴望对大家有所扶植，感谢观看！高等专科学校毕业设计论文论文题目：全自动洗衣机的限制设计系部自动限制系专业电气自动化技术班级电气自动化班学生姓名学号指导老师2021年X月X日摘要本文描述了接受可编程限制器（PLC）作为核心限制部件，并利用计算机进行模拟监控的全自动洗衣机限制系统。

文章介绍了洗衣机的结构，对全自动洗衣机的限制系统进行了分析，在此基础上提出了基于PLC的全自动洗衣机限制方案，并对方案进行了论证，依据洗衣机的工作原理，设计了流程及程序，对按钮，等其它一些输入/输出点进行限制，实现了洗衣机洗衣过程的自动化。

由于洗涤，排水，脱水的时间均由PLC内计数器限制，所以只要变更定时器参数就可以变更时间。

对其中软件设计、硬件设计等问题进行了分析和探讨，实现了全自动洗衣机的正常运行、简易模式及强制性停止功能。

具有智能化程度高、平安牢靠、便利、机敏等特点。

关键词：PLC 自动定时器限制Abstract This paper describes the use of programmable logic controller (PLC) as the core controlunit, and monitoring the use of computer simulation control system for automatic washing machine. This paper introduces the structure of the washing machine, full automatic washing machine control system is analyzed, on this basis was proposed based on fully automatic washing machine PLC control program, and a demonstration program, according to the washing machine working principle, design a process and procedures, buttons, and other some input / output control points to achieve the automation of the process of washing laundry. As washing, drainage, dewatering of the time by the counter within the PLC control, so long as the parameters can change the timer time. On which software design, hardware design issues such as analysis and research, to achieve the normal operation of the automatic washing machine, simple patterns and mandatory stop function. With a high degree of intelligence, secure, reliable, convenient and flexible. Key word: PLC automatic Timer control 目录第1章绪论1 1.1 选题背景意义1 1.2 洗衣机的发展历史1 1.3 限制系统的选择2 1.4 本次毕业设计主要探讨的内容3 第2章全自动洗衣机限制系统的限制要求4 2.1 全自动洗衣机的工作原理4 2.2 设备限制要求5 第3章硬件的理论与设计6 3.1 全自动洗衣机整体结构图6 3.2 硬件设计7 3.3 继电器8 3.4 可编程序限制器9 3.5 洗衣机的组态仿真界面14第4章软件设计18 4.1 I/O安排表18 4.2 洗衣机PLC运行过程分析20 4.3 程序的流程图、构成和相关设置21 4.4 梯形图24 第五章结束语27 致谢28 参考文献29 附录30 第1章绪论本章阐述了毕业论文选题的背景意义、洗衣机的发展历史以及自动化限制在工业生产和生活中所体现的应用价值，包括目前的应用范围及发展的前景。

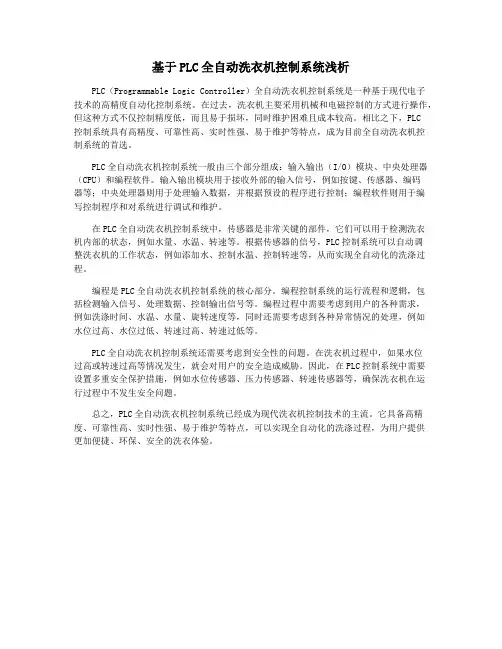

基于PLC全自动洗衣机控制系统浅析PLC（Programmable Logic Controller）全自动洗衣机控制系统是一种基于现代电子技术的高精度自动化控制系统。

在过去，洗衣机主要采用机械和电磁控制的方式进行操作，但这种方式不仅控制精度低，而且易于损坏，同时维护困难且成本较高。

相比之下，PLC控制系统具有高精度、可靠性高、实时性强、易于维护等特点，成为目前全自动洗衣机控制系统的首选。

PLC全自动洗衣机控制系统一般由三个部分组成：输入输出（I/O）模块、中央处理器（CPU）和编程软件。

输入输出模块用于接收外部的输入信号，例如按键、传感器、编码器等；中央处理器则用于处理输入数据，并根据预设的程序进行控制；编程软件则用于编写控制程序和对系统进行调试和维护。

在PLC全自动洗衣机控制系统中，传感器是非常关键的部件，它们可以用于检测洗衣机内部的状态，例如水量、水温、转速等。

根据传感器的信号，PLC控制系统可以自动调整洗衣机的工作状态，例如添加水、控制水温、控制转速等，从而实现全自动化的洗涤过程。

编程是PLC全自动洗衣机控制系统的核心部分。

编程控制系统的运行流程和逻辑，包括检测输入信号、处理数据、控制输出信号等。

编程过程中需要考虑到用户的各种需求，例如洗涤时间、水温、水量、旋转速度等，同时还需要考虑到各种异常情况的处理，例如水位过高、水位过低、转速过高、转速过低等。

PLC全自动洗衣机控制系统还需要考虑到安全性的问题。

在洗衣机过程中，如果水位过高或转速过高等情况发生，就会对用户的安全造成威胁。

因此，在PLC控制系统中需要设置多重安全保护措施，例如水位传感器、压力传感器、转速传感器等，确保洗衣机在运行过程中不发生安全问题。

总之，PLC全自动洗衣机控制系统已经成为现代洗衣机控制技术的主流。

它具备高精度、可靠性高、实时性强、易于维护等特点，可以实现全自动化的洗涤过程，为用户提供更加便捷、环保、安全的洗衣体验。

PLC全自动洗衣机控制系统设计PLC（Programmable Logic Controller，可编程逻辑控制器）全自动洗衣机控制系统设计可以在洗衣机的操作过程中提供精确的控制和监控。

下面将介绍一个基本的PLC全自动洗衣机控制系统设计。

首先，PLC全自动洗衣机控制系统需要一个PLC主控制器。

这个主控制器是负责接收和处理来自各个部件的输入信号，并根据预设的程序进行相应的控制操作。

PLC主控制器可以采用常见的类型，例如Siemens、ABB或者Mitsubishi等。

接下来，PLC全自动洗衣机控制系统需要传感器模块。

这些传感器用于监测和检测洗衣机的各个状态和参数，例如水位、温度、转速等等。

在洗涤和漂洗过程中，传感器可以接收信号并将它们转化成电信号，然后传送给PLC主控制器进行处理。

此外，PLC全自动洗衣机控制系统还需要执行模块。

这些执行模块用于实现各种功能，例如控制电机的运转、控制水泵的流量等。

执行模块可以由继电器、电磁阀、电机驱动器等组成，并与PLC主控制器连接。

在PLC全自动洗衣机控制系统中，还需要一个人机界面（HMI）模块。

这个模块用于与用户进行交互，例如选择洗涤和漂洗程序、设置水位和温度等。

人机界面模块可以采用触摸屏或者按钮开关等。

在PLC全自动洗衣机控制系统中，还可以加入网络通信模块。

这个模块可以实现洗衣机与其他设备或者远程监控中心之间的数据传输和远程控制。

通过网络通信模块，用户可以通过智能手机或者电脑对洗衣机进行远程控制和监控。

总而言之，PLC全自动洗衣机控制系统设计应该包括PLC主控制器、传感器模块、执行模块、人机界面模块以及网络通信模块。

通过这些组件的协调工作，可以实现对洗衣机全过程的精确控制和监控，提高洗衣机的自动化程度和用户体验。

同时，PLC全自动洗衣机控制系统也为洗衣机的未来发展提供了更多的可能性。

中文摘要毕业设计说明书（论文）外文摘要本科毕业设计说明书（论文）第I 页共I 页目录1 绪论 (1)1.1 课题背景 (1)1.2 课题概述 (1)1.3 洗衣机发展概况及国内外现状 (1)1.4 本课题研究的主要内容 (2)1.5 论文的组织结构 (3)2 洗衣机控制系统方案的设计 (4)2.1 控制系统的选型 (4)2.2系统的控制要求 (5)3 控制系统的硬件设计和选型 (6)3.1 全自动洗衣机的工作原理 (6)3.2PLC的选型和硬件设计 (7)3.3 电器元件的选型 (11)4 系统的软件设计 (16)4.1 程序流程图 (16)4.2 程序设计 (17)5 系统仿真调试 (21)5.1 软件调试 (21)5.2调试结果 (21)6 基于组态王的监控画面设计 (24)6.1组态王的简介 (24)6.2监控画面设计 (24)7总结和展望 (29)7.1 总结 (29)7.2 展望 (29)致谢 (30)参考文献 (31)附录 (32)1 绪论1.1 课题背景洗衣机是人们日常生活中常见的一种家电，已经成为人们生活中不可缺少的家用电器。

在工业生产中应用也十分广泛。

但是传统的基于继电器的控制，已经不能满足人们对洗衣机的自动化程度的要求了。

洗衣机需要更好地满足人们的需求，必须借助于自动化技术的发展。

而随着PLC技术的发展，用PLC作为控制器，就能很好地满足全自动洗衣机对自动化的要求，并且控制方式灵活多样，控制模式可以根据不同场合的应用而有所不同。

自动化技术的飞速发展使得洗衣机由初始的半自动式洗衣机发展到现在的全自动洗衣机，又正在向智能化洗衣机方向发展。

总之，每一项技术的进步极大地推动了洗衣过程自动化程度的提高。

1.2 课题概述本课题基于PLC的全自动洗衣机控制，本文的课题源于市场上洗衣机的功能。

采用PLC控制开发的周期短，开发成本低，可以直接用于家用洗衣机的控制。

PLC 控制具有实时性、信号处理时间短、速度快、更能满足各个领域大、中、小型工业控制项目，可靠性高，丰富的I/O卡件，质优价廉，性价比高，安装简单，维修方便，PLC控制能在高粉尘、高噪声、强电磁干扰和温度变化剧烈的环境下正常工作。

plc控制洗衣机毕业设计一、设计背景随着工业自动化技术的发展，PLC（可编程控制器）在工业生产中的使用越来越广泛，洗衣机作为日常生活用品，传统的控制方式已无法满足现代人对洗衣机的智能化、便捷化需求。

因此，本设计采用PLC 对洗衣机进行控制，以提高洗衣机的自动化程度和用户体验。

二、设计要求1.实现洗衣机的自动控制，包括洗涤、漂洗、甩干等过程；2.具备故障检测和保护功能，如水位传感器、电机过载保护等；3.设计人机交互界面，方便用户操作；4.考虑节能和环保问题，采用合理的电机转速和洗涤剂投放量。

三、设计方案1.硬件设计：选择合适的PLC型号，搭配适当的水位传感器、电机、洗涤剂/消毒剂等组件；2.软件设计：采用模块化程序设计，包括主程序、传感器检测程序、用户交互界面等。

四、系统组成及功能实现（1）主控制器：采用S7-200系列PLC，通过编程实现洗衣机的各项功能。

（2）水位传感器：检测洗衣机内水位，将水位信号传送给主控制器，以控制洗涤剂/消毒剂的投放量。

（3）电机：控制洗衣机的洗涤、漂洗和甩干过程。

（4）电源模块：为整个系统提供稳定电源。

（5）故障检测和保护：通过各种传感器检测洗衣机的工作状态，如电机异常、水位异常等，及时切断电源，保护洗衣机和用户的安全。

五、人机交互界面设计设计简单易用的用户交互界面，包括启动/停止按钮、洗涤模式选择、水位选择等。

用户通过界面选择合适的洗涤模式和水量，系统自动控制洗涤剂/消毒剂的投放量。

同时，界面上显示洗衣机的当前工作状态和剩余时间，方便用户观察和控制。

六、节能和环保设计采用合理的电机转速和洗涤剂投放量，以达到节能和环保的目的。

通过实验和数据分析，确定最佳的电机转速和洗涤剂投放量，以减少能源消耗和排放。

同时，采用低能耗的LED照明和低噪音的吸音材料等环保措施，提高洗衣机的环保性能。

七、实验与测试为了验证PLC控制洗衣机的性能和可靠性，需要进行充分的实验和测试。

包括功能测试、稳定性测试、抗干扰测试等。

基于PLC全自动洗衣机控制系统浅析洗衣机是家庭中必备的电器之一，它的使用既省时又方便。

随着科技的不断发展，洗衣机的控制系统也得到了很大的改进，其中基于可编程逻辑控制器（PLC）的全自动洗衣机控制系统成为了主流。

PLC是一种专门设计用于自动化控制的计算机，它能够执行预先编程的指令，将输入信号转化为输出信号，以控制机器或工艺过程。

在全自动洗衣机中，PLC控制系统可以实现从洗衣程序的选择到洗衣完成的全过程自动化控制。

在全自动洗衣机控制系统中，PLC的输入信号主要来自于洗衣机的各个传感器，如温度传感器、水位传感器、转速传感器等。

这些传感器可以实时监测洗衣机的状态，将监测到的信号转化为电信号送给PLC，PLC根据这些输入信号来进行逻辑判断和决策。

PLC的输出信号主要用于控制洗衣机的各个执行机构，如电机、阀门、泵等。

通过控制这些执行机构的工作状态，PLC可以实现洗衣机的各种运作功能，如水位控制、搅拌控制、加热控制等。

PLC控制系统还可以根据用户的选择和设置来调整洗衣机的工作参数。

用户可以通过操作洗衣机上的按钮或触摸屏来选择洗衣程序、调整洗衣时间、温度、转速等。

这些用户设定的参数可以通过PLC的程序进行保存和读取，以实现洗衣机的个性化定制。

PLC控制系统的优点在于其稳定性和可靠性。

由于PLC使用专门的软硬件来执行控制任务，相比传统的开关电路，PLC具有更高的可靠性和抗干扰能力。

PLC的程序可以根据需要进行修改和扩展，使得更多的功能可以在洗衣机中实现。

基于PLC的全自动洗衣机控制系统通过实时监测和控制洗衣机的各个参数和功能，实现了洗衣过程的全自动化和个性化定制。

随着科技的不断发展，PLC控制系统将会在未来的洗衣机中发挥更大的作用。

基于PLC全自动洗衣机控制系统浅析全自动洗衣机已经成为现代家庭中不可或缺的家电设备之一。

它的出现不仅极大地方便了人们的生活，同时也为我们带来了更加舒适、便捷的洗衣体验。

很多人对于全自动洗衣机的工作原理和控制系统并不了解。

本文将对基于PLC（可编程逻辑控制器）的全自动洗衣机控制系统进行浅析，帮助读者更加深入地理解这一现代化家电设备的工作原理和控制系统。

1. 全自动洗衣机的工作原理全自动洗衣机是一种集洗涤、漂洗、脱水等多种功能于一体的家用洗衣设备。

它主要由电机、控制系统、排水系统和洗涤装置等部件组成。

全自动洗衣机的工作原理可以简单地概括为：根据用户设定的洗衣程序，控制洗衣机内部电机的转动，配合水泵和控制阀的工作，使洗衣机内的水进行循环、加热、排放，从而完成洗涤、漂洗和脱水等功能。

2. PLC控制系统在全自动洗衣机中的应用PLC是一种专门用于工业自动化控制的设备，它可以根据预设的程序自动执行各种控制任务。

在全自动洗衣机中，PLC控制系统起着至关重要的作用。

它通过控制洗衣机内部的各种执行元件，如电机、水泵、控制阀等，实现洗衣机的自动化洗涤过程。

3. PLC控制系统的工作原理PLC控制系统的工作原理主要包括输入模块、中央处理器、输出模块和程序存储器等部件。

输入模块用于接收传感器等外部信号，中央处理器根据预设的程序对这些信号进行处理，然后通过输出模块控制执行元件的工作。

而程序存储器则存储着控制系统的程序和参数设置等信息。

在全自动洗衣机中，PLC控制系统接收用户设置的洗衣程序，并根据程序的要求控制洗衣机内部的电机、水泵、控制阀等执行元件，实现洗涤、漂洗、脱水等功能。

PLC控制系统还可以根据传感器反馈的信息对洗衣机的运行状态进行实时监控，并进行相应的调节和控制，以保证洗衣机的安全、稳定运行。

相比传统的机械控制系统，基于PLC的控制系统在全自动洗衣机中具有以下几点优势：（1）灵活性高：PLC控制系统可以根据不同的洗衣程序进行灵活调整，以适应用户的不同需求。
