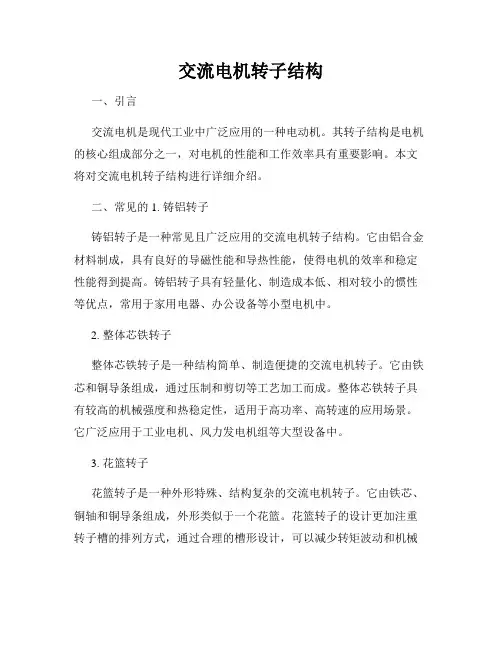

交流电机转子结构一、引言交流电机是现代工业中广泛应用的一种电动机。
其转子结构是电机的核心组成部分之一,对电机的性能和工作效率具有重要影响。
本文将对交流电机转子结构进行详细介绍。
二、常见的1. 铸铝转子铸铝转子是一种常见且广泛应用的交流电机转子结构。
它由铝合金材料制成,具有良好的导磁性能和导热性能,使得电机的效率和稳定性能得到提高。
铸铝转子具有轻量化、制造成本低、相对较小的惯性等优点,常用于家用电器、办公设备等小型电机中。
2. 整体芯铁转子整体芯铁转子是一种结构简单、制造便捷的交流电机转子。
它由铁芯和铜导条组成,通过压制和剪切等工艺加工而成。
整体芯铁转子具有较高的机械强度和热稳定性,适用于高功率、高转速的应用场景。
它广泛应用于工业电机、风力发电机组等大型设备中。
3. 花篮转子花篮转子是一种外形特殊、结构复杂的交流电机转子。
它由铁芯、铜轴和铜导条组成,外形类似于一个花篮。
花篮转子的设计更加注重转子槽的排列方式,通过合理的槽形设计,可以减少转矩波动和机械振动,提高电机的运行效率和稳定性。
花篮转子常用于高性能电机,如空调压缩机、电动汽车等领域。
4. 铸铜转子铸铜转子是一种应用较为广泛的交流电机转子结构。
它由高纯度铜材料制成,具有良好的导电性和良好的导热性能。
铸铜转子相对于其他转子结构来说,具有更高的机械刚度和更低的惯性矩,能够提高电机的动态响应和工作效率。
铸铜转子适用于工业领域的高性能电机,如电动机车、飞机发动机等。
三、交流电机转子结构的选择与优化1. 转子结构选择的考虑因素在选择交流电机转子结构时,需考虑以下因素:- 功率要求:根据电机的使用功率,选择适合的转子结构。
- 转速范围:不同的转子结构对转速的适应性不同,需根据实际需求选择合适的结构。
- 空间限制:根据电机安装空间的大小和形状限制,选择合适的转子结构。
2. 转子结构的优化方法为了提高交流电机的工作效率和稳定性,可以通过以下方式对转子结构进行优化:- 优化槽形设计:通过合理设计转子槽形,减少转子槽的磁阻和铜耗,提高电机效率。
内置式永磁同步电机双层磁钢结构优化设计李维1,王慧敏2,张智峰1,邓强1,张志强1,唐源1,付国忠1(1.中国核动力研究设计院核反应堆系统设计重点实验室,成都610213;2.天津工业大学电气工程与自动化学院,天津300387)摘要:为有效改善永磁同步电机的转矩输出能力和弱磁扩速能力,将双层磁钢结构用于电动车辆用内置式永磁同步电机中,在不增加转子径向尺寸的前提下放置更多的永磁体,从而提高了永磁体工作点和电机凸极率。
同时,以提高电机输出转矩性能和增强电机弱磁扩速能力为优化目标,以双层磁钢磁极结构参数为优化变量,基于Taguchi 法实现了内置式永磁同步电机转子磁极结构的多目标优化设计,在有效抑制电机电磁转矩波动的同时扩大了电机转速运行范围。
在此基础上,对空载运行、额定负载运行、最大转矩运行、最高转速运行等4种电动车辆用内置式永磁同步电机典型工况进行了有限元仿真分析。
结果表明:通过优化磁极结构,电机最大转矩点和最高转速点的电磁转矩平均值分别达到164.18N ·m 和34.81N ·m ,均高于设计要求,最大转矩点和最高转速点性能得到了提升,验证了所提双层磁钢结构和优化设计方案的有效性。
关键词:电动车辆;内置式永磁同步电机;双层磁钢结构;Taguchi 法中图分类号:TM351文献标志码:A 文章编号:员远苑员原园圆源载(圆园20)园6原园园76原07第39卷第6期圆园20年12月Vol.39No.6December 2020DOI :10.3969/j.issn.1671-024x.2020.06.012天津工业大学学报允韵哉砸晕粤蕴韵云栽陨粤晕GONG 哉晕陨灾耘砸杂陨栽再Optimization design of double-layer interior permanent magnet synchronous motor LI Wei 1,WANG Hui-min 2,ZHANG Zhi-feng 1,DENG Qiang 1,ZHANG Zhi-qiang 1,TANG Yuan 1,FU Guo-zhong 1(1.Science and Technology on Reactor System Design Technology Laboratory ,Nuclear Power Institute of China ,Chengdu 610213,China ;2.School of Electrical Engineering and Automation ,Tiangong University ,Tianjin 300387,China )Abstract :In order to improve the performances of the permanent magnet synchronous motor 渊PMSM冤such as high torqueoutput and wide speed range袁the double-layer structure is adopted as the magnetic pole structure for the interior PMSM applied in electric vehicles.More permanent magnets are placed under the same size of the rotor to im鄄prove the working point of the permanent magnet and obtain the higher motor salient rate.Meanwhile the geomet鄄rical parameters of the double-layer structure are chosen as the optimization variables.And the multi-objective optimization design of the double-layer pole structure for the interior PMSM is realized based on the Taguchi method袁to improve the performance of output torque as well as the ability of flux weakening and speed expand鄄ing.On this basis袁the finite element simulation analyses are carried out for four typical working conditions of the interior PMSM applied in electric vehicles袁including no-load operation袁rated load operation袁maximum torque operation and maximum speed operation.It is shown that by the optimization of the double-layer structure the av鄄erage values of electromagnetic torque at the maximum torque point and maximum speed point of the motor reach 164.18N 窑m and 34.81N 窑m袁respectively袁which were higher than the design requirements.The performances ofthe maximum torque point and maximum speed point are improved袁and the effectiveness of the proposed structure and its optimization design are verified by the simulation results.Key words :electric vehicle曰interior permanent magnet synchronous motor渊PMSM冤曰double-layer pole structure曰Taguchimethod收稿日期:2020-06-29基金项目:国家自然科学基金资助项目(51507111)第一作者:李维(1983—),男,高级工程师,主要研究方向为反应堆结构设计。
无刷电机提高效率的方法(一)无刷电机提高效率简介无刷电机是一种高效率、低噪音的电机,广泛应用于各个领域。
本文将介绍几种提高无刷电机效率的方法。
方法一:优化电机设计•选择高效的磁体材料,如稀土磁铁,以提高磁场强度和磁能密度。
•优化电机的磁路结构,减小磁阻,提高磁场分布的均匀性。
•采用先进的制造工艺,提高电机的传热效率。
方法二:改进电机控制•采用先进的无感应传感技术,实时监测电机转子位置,提高转子控制的精度。
•优化电机控制算法,减小转速和负载波动对效率的影响。
•结合智能控制技术,实现能效最优化的电机工作状态。
方法三:提高电机驱动电路效率•采用高效率的功率半导体器件,如SiC、GaN等。
•优化电机驱动电路拓扑结构,减小开关功耗和损耗。
•采用高频率的PWM控制,减小开关损耗。
方法四:改进冷却系统•设计高效的冷却系统,如采用风冷或液冷方式,提高散热效果。
•优化冷却系统的流道结构,增加热交换面积,提高换热效率。
•根据电机工作条件,合理设计冷却系统的温度控制策略。
方法五:降低电机内部损耗•减小电机铁心和铜损耗,可以使用高导磁性和低电阻率的材料。
•优化电机的磁路设计,减小磁通漏磁和涡流损耗。
•降低电机的摩擦和风阻损耗,通过减小电机内部的摩擦部件和合理设计风道结构。
结论通过优化电机设计、改进电机控制、提高电机驱动电路效率、改进冷却系统和降低电机内部损耗等方法,可以显著提高无刷电机的效率。
这些方法在实际应用中的效果可能会有所差异,需要结合具体应用场景和需求进行综合考虑和选择。
方法一:优化电机设计•选择高效的磁体材料,如稀土磁铁,以提高磁场强度和磁能密度。
•优化电机的磁路结构,减小磁阻,提高磁场分布的均匀性。
•采用先进的制造工艺,提高电机的传热效率。
方法二:改进电机控制•采用先进的无感应传感技术,实时监测电机转子位置,提高转子控制的精度。
•优化电机控制算法,减小转速和负载波动对效率的影响。
•结合智能控制技术,实现能效最优化的电机工作状态。
摆线马达的结构设计和优化摆线马达是一种常见的电动机,其结构设计和优化直接影响着其性能和效率。
本文将探讨摆线马达的结构设计原理以及优化策略,以帮助读者更好地理解和应用这一技术。
一、摆线马达的结构设计原理摆线马达是一种基于摆线齿轮的电动机,其工作原理是通过齿轮传动来转化电能为机械能。
其结构包括摆线齿轮、摆线齿轮架、转子和定子等部分。
1. 摆线齿轮:摆线马达的关键部件之一,其齿形为摆线曲线,具有一定的等距特性,能够保证马达的稳定性和高效性。
2. 摆线齿轮架:用于支撑和固定摆线齿轮,保证齿轮的运动平稳,并减小噪音和振动。
3. 转子:摆线马达的旋转部分,通过齿轮传动转化电能为机械能。
4. 定子:摆线马达的静止部分,通过电流传输,产生磁场以使转子旋转。
二、摆线马达的结构优化策略为了提高摆线马达的效率和性能,可以采取以下优化策略:1. 材料选择:选择合适的材料可以提高摆线马达的承载能力和耐磨性。
常见的材料包括高温合金、不锈钢等,具有良好的机械性能和耐腐蚀性。
2. 齿轮设计:优化齿轮的齿形和齿数,可以提高摆线马达的传动效率和运动稳定性。
同时,合理选择齿轮的加工工艺,如热处理、齿面磨削等,能够进一步提高齿轮的质量和使用寿命。
3. 磁场优化:优化摆线马达的磁场分布,可以提高转子与定子之间的耦合效应,减小功耗和能量损失。
通过运用有限元分析等工具,可以对磁场进行模拟和优化,得到最佳的磁场分布。
4. 散热设计:由于摆线马达频繁工作时会产生热量,因此需要设计有效的散热系统。
通过增加散热片、风扇等散热部件,并合理布置散热孔,能够有效降低温升,提高摆线马达的功率密度和使用寿命。
5. 噪音控制:优化结构和减小摩擦可以帮助减小摆线马达的噪音。
通过减少齿轮间的间隙和使用低摩擦材料可以降低噪音产生。
三、摆线马达的应用领域摆线马达由于其高效率、高扭矩和紧凑结构,广泛应用于诸多领域,包括工业自动化、机床、家电、汽车等。
1. 工业自动化:摆线马达作为一种精密的执行器,被广泛应用于工业自动化领域,如机器人、数控机床、纺织机械等。
新能源汽车电机驱动系统控制技术分析摘要:随着社会的发展,汽车已经成为了人们最主要的交通方式,随着科学技术的发展,新的能源汽车应运而生,它抛弃了传统的燃料和燃料,让汽车可以帮助人们更好的生活,也可以减少对环境的污染。
电机传动是新能源汽车的关键部件,对其进行优化和改进,可以有效地提升新能源汽车的质量,同时也可以通过优秀的电动机传动系统来提升企业在激烈的市场竞争中的核心竞争力。
关键词:新能源汽车;电机驱动系统;控制技术1.新能源汽车电机驱动系统控制技术概述新能源汽车的电机驱动系统中,电磁驱动器是实现电机驱动的关键部件,利用电机的转速来调整电机的转速,可以实现电机的驱动。
在永磁同步电动机中,三相的定子在一百二十度的角度上产生的磁场会在空气间隙内不停地转动,而由稀土永磁铁组成的正弦磁场可以维持转子的位置,当转子转动轴系与转动轴线系统重合时,定子磁场可以带动转子磁场转动,从而实现新型汽车电机的驱动控制器的解耦控制。
电动机的调速范围必须扩大,无论是恒功率区还是恒转距区都是一样,低速运行的横转距区可以在爬坡的时候有很大的转距来启动,而在高速度下的恒功率区低转距可以让新能源汽车在平台上快速地运行。
同时,新能源汽车还必须要有再生刹车的功能,这样才能让电池得到更多的电能,才能将新能源汽车的能量发挥到极致。
电机必须要能适应恶劣的环境,适合大规模的工厂制造,而且对电机的维护也很容易,而且价格也很便宜。
因此,用户在选购新能源汽车的电动机时,要考虑到电动机能否实现双向控制、电动机能否回收电能、刹车和再生能源。
2.新能源汽车电机驱动控制技术分类2.1直流电机驱动控制技术在新能源汽车的研制与生产中,首先被广泛采用的是直流电动机的驱动技术。
在晶闸管还没有研制出来之前,用电驱动的车辆,还得靠着机械来调整车速。
为了调节电动机电枢电压,采用了多组电池的串联数目。
很明显,这是一种比较死板、低效、不可靠的技术,而且在使用过程中,还会产生一些顿挫,影响到行车的舒适性和安全性。

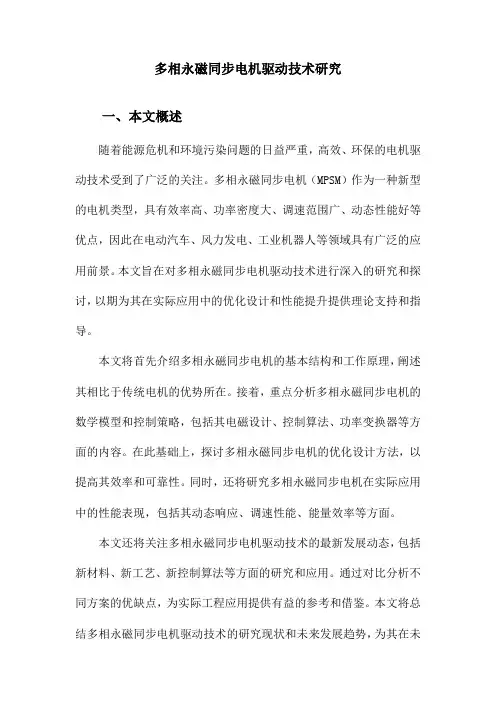

多相永磁同步电机驱动技术研究一、本文概述随着能源危机和环境污染问题的日益严重,高效、环保的电机驱动技术受到了广泛的关注。
多相永磁同步电机(MPSM)作为一种新型的电机类型,具有效率高、功率密度大、调速范围广、动态性能好等优点,因此在电动汽车、风力发电、工业机器人等领域具有广泛的应用前景。
本文旨在对多相永磁同步电机驱动技术进行深入的研究和探讨,以期为其在实际应用中的优化设计和性能提升提供理论支持和指导。
本文将首先介绍多相永磁同步电机的基本结构和工作原理,阐述其相比于传统电机的优势所在。
接着,重点分析多相永磁同步电机的数学模型和控制策略,包括其电磁设计、控制算法、功率变换器等方面的内容。
在此基础上,探讨多相永磁同步电机的优化设计方法,以提高其效率和可靠性。
同时,还将研究多相永磁同步电机在实际应用中的性能表现,包括其动态响应、调速性能、能量效率等方面。
本文还将关注多相永磁同步电机驱动技术的最新发展动态,包括新材料、新工艺、新控制算法等方面的研究和应用。
通过对比分析不同方案的优缺点,为实际工程应用提供有益的参考和借鉴。
本文将总结多相永磁同步电机驱动技术的研究现状和未来发展趋势,为其在未来的应用和发展提供指导和建议。
本文的研究不仅对于推动多相永磁同步电机驱动技术的发展具有重要意义,同时也为相关领域的研究人员和工程技术人员提供了有益的参考和借鉴。
二、多相永磁同步电机基础理论多相永磁同步电机(Multi-phase Permanent Magnet Synchronous Motor, MPPMSM)是电机技术领域的重要分支,其基础理论是深入研究其驱动技术的基石。
多相永磁同步电机相较于传统三相电机,具有更高的转矩密度、更低的转矩脉动和更好的容错性能。
多相永磁同步电机的基础理论主要涵盖电机的基本方程、电磁关系、磁路设计以及运行状态分析等方面。
电机的基本方程描述了电机的电压、电流、磁链、转矩和转速等物理量之间的关系,是多相电机分析和设计的基础。

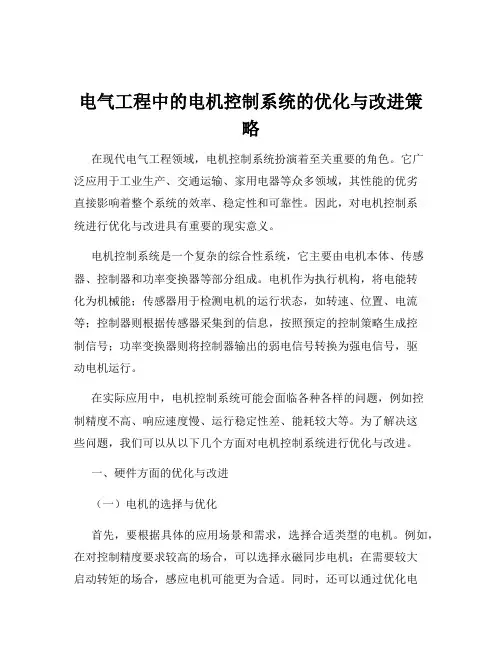

电气工程中的电机控制系统的优化与改进策略在现代电气工程领域,电机控制系统扮演着至关重要的角色。
它广泛应用于工业生产、交通运输、家用电器等众多领域,其性能的优劣直接影响着整个系统的效率、稳定性和可靠性。
因此,对电机控制系统进行优化与改进具有重要的现实意义。
电机控制系统是一个复杂的综合性系统,它主要由电机本体、传感器、控制器和功率变换器等部分组成。
电机作为执行机构,将电能转化为机械能;传感器用于检测电机的运行状态,如转速、位置、电流等;控制器则根据传感器采集到的信息,按照预定的控制策略生成控制信号;功率变换器则将控制器输出的弱电信号转换为强电信号,驱动电机运行。
在实际应用中,电机控制系统可能会面临各种各样的问题,例如控制精度不高、响应速度慢、运行稳定性差、能耗较大等。
为了解决这些问题,我们可以从以下几个方面对电机控制系统进行优化与改进。
一、硬件方面的优化与改进(一)电机的选择与优化首先,要根据具体的应用场景和需求,选择合适类型的电机。
例如,在对控制精度要求较高的场合,可以选择永磁同步电机;在需要较大启动转矩的场合,感应电机可能更为合适。
同时,还可以通过优化电机的结构参数,如定子绕组的匝数、转子磁极的形状等,来提高电机的性能。
(二)传感器的优化高精度、高可靠性的传感器对于电机控制系统的性能至关重要。
可以选择性能更优越的传感器,如采用霍尔传感器代替传统的电阻式传感器来检测电流,以提高检测精度和响应速度。
此外,还可以通过增加传感器的数量和合理布置传感器的位置,来获取更全面、更准确的电机运行信息。
(三)控制器与功率变换器的改进控制器的性能直接影响着控制策略的实现效果。
采用性能更强的微控制器或数字信号处理器(DSP),可以提高运算速度和处理能力,从而实现更复杂、更精确的控制算法。
功率变换器方面,可以选用新型的功率器件,如 IGBT(绝缘栅双极型晶体管)、MOSFET(金属氧化物半导体场效应晶体管)等,以降低开关损耗,提高系统的效率和可靠性。
电动汽车驱动电机结构与原理电动汽车驱动电机可以分为两大类:直流电机和交流电机。
在这两类电机中,又有不同类型的电机,它们的结构也各不相同。
下面分别对这两类电机的结构做简要介绍:1. 直流电机结构(1) 励磁系统:励磁系统是直流电机中的一个关键部件,它通过产生磁场使电机转动。
励磁系统又分为两类:永磁体励磁和电磁体励磁。
(2) 转子:转子是电机中的运动部件,通过在磁场中旋转来产生电动势和驱动负载。
(3) 定子:定子则是电机中的静止部件,它包裹着转子,构成了电机的磁场。
(4) 风扇:风扇则是电机的附件,用来冷却转子和定子,以保证电机的正常运行。
与直流电机不同,交流电机采用的是交流电源,也可以根据转子的工作原理分为异步电机和同步电机。
交流电机的主要结构如下:(1) 定子:与直流电机一样,交流电机中也有定子,它固定在电机外壳内,分为单相和三相两种类型。
(2) 转子:交流电机中的转子,在同步电机中与磁场的旋转速度相同,而在异步电机中则会因为转子的存在而产生滞后转角。
(3) 感应器:感应器则是异步电机中的重要部件,它探测磁场的变化并反馈给电机控制系统,以实现电机的控制。
(4) 风扇:风扇同样是交流电机的辅助部件,用来降低电机温度并延长使用寿命。
电动汽车的驱动电机是将电能转换为机械能的重要装置。
从物理学的角度来看,电动汽车驱动电机的工作原理可以统一为电磁感应原理。
也就是说,电动汽车驱动电机通过在磁场中运行的电流,产生磁场并利用与磁场相连的杆件进行机械运动。
直流电机的工作原理是利用磁场对导体中运行的电流的作用力来实现机械运动。
当流经导体的电流遇到磁场时,就会受到洛伦兹力的作用,产生一个旋转力矩,推动电机转动。
由于磁场的作用,导体中的电流也会产生旋转磁场,形成了电机旋转所需的电磁场。
2. 交流电机原理交流电机的工作原理则可以分为同步电机和异步电机两种类型:(1) 同步电机原理:同步电机的转子磁场和定子磁场的极间距离始终不变,它们的转速永远相等。
电驱动效率提升方法随着科技的不断发展,电驱动技术在各个领域得到广泛应用。
然而,对于电驱动系统来说,提升效率一直是一个重要的课题。
本文将介绍几种常见的电驱动效率提升方法,帮助读者了解如何提高电驱动系统的能效。
一、电机选择和优化电机是电驱动系统的核心组件,其性能直接影响系统的效率。
因此,在设计电驱动系统时,选择合适的电机非常重要。
要根据实际需求选择合适的电机类型,如直流电机、交流感应电机或永磁同步电机等。
不同的电机类型在不同的工况下有不同的效率表现,需要根据具体应用场景进行选择。
要根据负载特性和工作条件来优化电机参数,如电机额定功率、额定转速和额定电压等。
通过合理选择电机参数,可以使电机在实际工作中更加高效。
二、电机控制策略优化电机控制策略是提高电驱动系统效率的关键。
常见的电机控制策略有电压控制、电流控制和矢量控制等。
在电压控制策略中,根据负载需求调整电机电压,以实现电机转速控制。
这种控制策略简单易实现,但效率较低。
在电流控制策略中,根据负载需求调整电机电流,以实现电机转矩控制。
这种控制策略相比电压控制策略效率较高,但对电机参数要求较高。
矢量控制策略是目前较为先进的电机控制策略,它通过对电机的电压和电流进行精确控制,实现电机转速和转矩的精确控制。
这种控制策略具有较高的效率和较好的动态性能,但实现起来较为复杂。
三、节能控制算法应用节能控制算法是提高电驱动系统效率的重要手段之一。
通过合理的控制算法,可以减少能耗,提高系统效率。
例如,采用最大效率点跟踪算法,根据负载需求调整电机工作点,使电机始终在最大效率点附近运行。
此外,还可以应用能量回馈技术,将电机的制动能量回馈到电网中,减少能耗。
四、磁场优化设计电机的磁场优化设计也可以提高电驱动系统的效率。
通过合理设计和优化电机的磁场分布,可以减少磁阻损耗和涡流损耗,提高电机的效率。
常见的磁场优化设计方法包括采用合适的磁体形状、优化磁体材料、降低磁体损耗等。
此外,还可以通过改变电机的转子结构,如采用细槽转子或磁体转子等,减少转子损耗,提高效率。
发电机转子的爪极结构一、引言在发电机中,转子是一个关键的部件,其结构和设计直接影响到发电机的性能和效率。
爪极结构作为一种常见的转子结构,具有较高的性能和可靠性。
本文将对发电机转子的爪极结构进行详细讨论,包括其原理、优势以及应用。
二、爪极结构的原理爪极结构是一种将转子绕组分布在多个爪极上的设计。
其原理是通过将绕组布局于转子的不同爪极上,使得绕组能够以更均匀的方式分布在整个转子上,并使得每个爪极都能均匀地接收磁场力线,提高了转子的磁通分布效果。
相比于传统的其他结构,爪极结构能够更好地减小电磁噪声、提高电机的效率。
三、爪极结构的优势1. 均匀磁通分布:通过将绕组均匀地分布在转子的多个爪极上,爪极结构能够实现更均匀的磁通分布,使得电机的性能更加稳定和高效。
2. 减小电磁噪声:爪极结构的布局能够减少电机运行时的电磁噪声,提高了使用者的工作和生活环境的舒适性。
3. 提高绝缘强度:由于爪极结构可以减小绕组的尺寸,从而提高了绝缘的强度和可靠性,减少了绝缘故障的风险。
4. 降低轴向力:爪极结构设计中,由于多个爪极的分布,可以使得转子的轴向力减小,从而减少了轴承的负荷,延长了轴承的使用寿命。
四、爪极结构的应用范围爪极结构广泛应用于各个领域的发电机设计中,特别是在高效率和低噪音要求较高的领域。
例如:1. 工业领域:爪极结构常用于工业发电机、压缩机等设备中,用于提高电机效率和降低运行噪音。
2. 电动汽车领域:爪极结构在电动汽车的电机中得到广泛应用,可提高电机的功率密度和能效。
3. 农业领域:农业机械中的发电机通常采用爪极结构,减小噪音对农田环境的干扰。
五、爪极结构设计的发展趋势目前,随着科技的不断进步和应用需求的提升,爪极结构在发电机设计中也在不断发展。
未来的发展趋势主要包括:1. 材料的优化:通过采用新型合金材料和先进的制造工艺,提高爪极结构的抗疲劳性和耐高温性能。
2. 磁路优化:通过改进磁路设计和磁场分析方法,提高磁通分布的均匀性和效率。
驱动电机转子结构优化分析
作者:屈新田章国光史建鹏
来源:《汽车科技》2013年第02期
摘要:对某电动车的驱动电机转子进行了结构强度分析,针对强度分析结果进行结构拓扑优化和形状优化分析,优化后方案与原方案相比减重18.8%。
仿真和试验结果表明优化后的电机转子各项性能满足设计要求。
关键词:转子;拓扑优化;形状优化
中图分类号:U469.72 文献标志码:A 文章编号:1005-2550(2013)02-0043-03
世界汽车技术正朝着节能、环保、安全等方向发展,汽车的能量消耗与汽车自身质量成正比,因此,要想减少不必要的能量消耗,应在保证安全的前提下尽量减轻汽车自身质量。
对于电动汽车来说,电池、电机和车身结构件所占整车质量的比例较高,从电池、电机和车身结构入手减轻质量,对电动汽车整车的轻量化效果十分显著。
本文针对某自主设计电动车的驱动电机转子进行结构强度仿真分析,在保证结构强度满足设计要求的前提下,对转子结构进行拓扑优化和形状优化,优化后的电机转子通过了试验验证,满足设计目标要求。
1 电机转子结构强度分析
1.1 仿真分析说明
内嵌式永磁电机采用转子冲片内嵌磁钢块且磁极表面对称分布的方式,不仅使电机反电动势波形得到优化,而且有效的抑制了电机齿槽力矩和负载力矩扰动。
电机转子结构如图1所示。
在电机高速运转时,电机转子结构主要承受离心力、电磁力和永磁体吸引力的作用,研究结果表明,离心力是影响电机转子结构强度的主要因素。
本文在进行电机转子结构强度分析时,主要考虑电机转子在离心力作用下的结构强度。
1.2 结构强度分析结果
转子冲片结构采用壳单元模拟,单元尺寸为0.5 mm,能够较好的反映转子的几何特征。
在分析过程中,电机转子单个冲片处于自由状态,对结构施加电机最高转速12 000转/分钟,采用惯性释放的方法,考虑永磁体与冲片之间的接触关系,利用Abaqus求解器计算,分析结果如图2所示。
电机转子的最大应力为137.4 MPa,采用材料的屈服强度为395 MPa,安全系数为2.9,存在较大的设计优化空间。
2 电机转子结构优化分析
2.1 结构拓扑优化分析
拓扑优化技术是在特定的设计空间、载荷和边界条件的前提下,寻求材料的最优分布。
它的特点就是在产品概念设计阶段,在不知道结构形状的前提下,得到合理的结构形式,提出最佳形状设计。
本文利用Altai公司的OptiStruct工具进行结构拓扑优化设计。
本文以电机转子冲片非设计区域的单元密度为设计变量,以转子冲片结构的一阶模态频率为约束条件,以转子冲片结构的总质量最小为目标函数,应用OptiStruct进行结构拓扑优化分析,经过7次迭代计算,得到优化设计方案,根据软件优化方案,形成最终的设计方案。
优化过程如图3所示。
2.2 结构形状优化分析
形状优化是一种细节设计方法,是设计人员对模型结构变化有了一定思路进行的设计。
目的是通过改变某些形状参数来实现好的力学性能,如应力、位移等。
在形状优化中,通过修改网格节点的位置以改变结构的形状。
在HyperMesh中,通过HyperMorh实现网格变形。
OptiStruct通过HyperMorph进行区域变形,建立形状变量,以形状变量为设计变量进行优化计算。
本文以隔磁桥1的宽度、隔磁桥2的宽度和减重孔半径作为设计变量,如图4所示,通过HyperMorh实现网格变形,建立形状变量,以材料的屈服强度作为约束条件,以转子冲片结构的总质量最小为目标函数,应用OptiStruct进行结构形状优化分析,经过迭代计算,得到各设计变量的结构最优参数如表1所示。
对优化后的电机转子进行结构强度分析,分析结果如图5所示。
电机转子最大应力为241.4 MPa,安全系数由优化前的2.9降为1.6,能够满足设计目标要求。
2.3 电机转子热变形分析
电机转子在高速运转时,除了受离心力外,随着温度的升高,电机转子发生膨胀变形,变形量的大小直接影响电机定子与转子之间的间隙量,进一步影响电机的工作效率。
分别对优化前后的电机转子进行热变形分析。
采用惯性释放的分析方法,对转子结构施加极限温度载荷,分析结果如图6所示。
分析结果表明,对转子结构进行优化后,转子的热变形性能未发生变化,最大变形量均为0.11 mm,满足设计目标要求。
3 分析总结
(1)优化前后驱动电机转子结构性能对比如表2所示,优化方案的最大应力为241.4 MPa,安全系数为1.6,最大热变形与原方案一致,满足目标要求,质量与原方案相比减重18.8%,轻量化效果显著。
(2)优化后的驱动电机转子方案通过了台架试验验证,未出现强度问题,现已实现小批量装车。
(3)本文形成的电机转子的结构强度分析方法,有效的指导了电机转子的设计工作,并应用于后续的电机产品开发过程中。
(4)通过实现仿真与设计同步工程,使CAE工作在概念设计阶段介入,尽早发现设计缺陷并及时进行结构改进,可以将设计问题降至最低,提高设计的可靠性和设计质量,缩短设计周期。
参考文献:
[1] 陈远扬. 高速内嵌式永磁电机转子机械强度分析[J]. 微电机,2012, 40(5).
[2] 张胜兰,郑冬黎,等. 基于HyperMesh 的结构优化设计技术[M].北京:机械工业出版社,2008.。
