文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 1文档收集于互联网，如有不妥请联系删除. LED专业知识培训资料

一、 LED屏定义及分类 LED是发光二极管（Light Emitting Diode）的英文缩写。发光二极管是一种可以将电能转化为光能的电子器件具有二极管的特性。 LED的发光颜色和发光效率与制作LED

的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。目前发出紫色乃至紫外光的发光二极管也已经诞生。除此之外还有在蓝光LED上涂上荧光粉，将蓝光转化成白光的白光LED。 由于LED工作电压低（仅1.5-3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。

LED显示屏是由发光二极管排列组成的一显示器件。它采用低电压扫描驱动，具有寿命长、成本低、亮度高、故障少、视角大、可视距离远、色彩图案变化丰富、动态实时响应速度快等优点。LED显示屏采用模块化设计，显示面积可根据单元模块尺寸任意拼接。 LED显示屏可用于显示各种各样的宣传信息，其信息含量大，具有文字、图表、图像、动画及视频等多种显示方式。LED显示屏以其完美的多媒体效果和强大的视觉冲击力，将各种宣传信息和丰富亮丽的色彩，完美定格在消费者的脑海中。

LED显示屏的分类 • 按显示颜色分为：单红色、单绿色、红绿双基色、红绿蓝三基色。 • 按使用环境分为：室内显示屏、户外显示屏、亚户外显示屏 • 按LED发光管的亮度分为，一般亮度屏、高亮度屏、和超高亮度屏。 • 按使用功能分为：文字显示屏、多媒体视频显示屏、行情显示屏、条型显示屏及其它类型显示屏 • 按发光点间距分为：室外屏：10mm,12mm,14mm,16mm,20mm,25mm,32mm等,室内屏：4mm，4.75mm，5mm,6mm,7.62mm,10mm等。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 2文档收集于互联网，如有不妥请联系删除. 一、根据制作led屏幕时的led灯封装形式分类： 1、表贴led屏：其主要是把led芯片封装成led灯→后在做成单元板→把单元板拼装成箱体→把箱体拼接成电子屏。由于单元板不能淋水，加上表贴led灯正面为平面，聚光性不好、亮度低，所以表贴led屏幕只能使用于户内环境。 表贴led屏幕又分为表贴三合一和分离式表贴，其主要区别是表贴三合一是把三颗led芯片封装在一颗led灯里边，分离式表贴led屏幕是每一颗led灯里边只有一颗芯片。 2、亚表贴led屏：亚表贴led屏也称为直插式led屏发光器件的形状为圆形、椭圆形 ，由于聚光性好，亮度好，适用于户外环境。 3、点阵led屏：此种方法是不使用led灯，直接把led芯片制作成8*8的led点阵模块 ，再把点阵制作成单元板，最后把单元板拼接成显示屏，由于点阵led大屏幕角度大 、亮度低，也是使用于室内环境。 二、根据使用led屏幕的使用环境分类： 主要分为户外、户内、半户外三种。户外主要为插件/亚表贴led屏，其主要防水方法为：防水箱体+灌胶模组+防水圈。半户外屏幕是通过插件点阵模块做成半户外单元板，把半户外单元板拼装成led屏幕的方法制作led电子大屏幕，户内屏分为好多种：户内单双色主要使用led点阵单元板，户内全彩可以使用表贴三合一、分离式表贴、插件（舞台屏）等多种方法制作led大屏幕显示系统。 三、根据led屏幕的外观分类： 根据使用环境、广告效果、生产成本、安装方式等对产品的不同要求，形成了各种 外观不同的led屏幕： 1、led喷绘屏：白天是喷绘效果，晚上让led广告牌显示不同的效果，由于间距大、成本低、广告效果好，与传统广告牌相比有无可比拟的优势，因此在市场上非常流行。 2、网格led屏：主要应用于舞台表演等场合，制作方法多种多样，屏体轻便、制作简单、模块化设计，非常有利于led屏幕的安装拼接、拆卸移动，是目前led舞台背景屏幕的不二选择。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 3文档收集于互联网，如有不妥请联系删除. 3、弧形led屏：由于安装地点、环境、要求的显示效果等特殊的要求，需要把显示屏做成弧形的，在户外环境中一般弧度不大的情况下，是把箱体做成弧形的，模块还是使用普通的led模块，如果弧度过大就要考虑使用特制的单元板与模块来制作led标示牌了。 4、led条屏：也称为条形led屏，目前在市场上使用最广泛的显示屏，主要做简单的led招牌，显示单色或者双色字体，全彩的也可以做成条屏，但是市场上不多见。 四、根据led屏的播放要求分类： 1、同步led屏：之所以叫做同步是因为显示屏屏体显示的内容与播放设备（电脑、录像机、DVD、*等）同步显示，由于同步led大屏幕显示系统成本比较高，一般led同步屏幕主要是在屏体比较大的情况下使用的。 2、异步led屏：之所以叫做异步屏，主要是因为外接设备只起着修改、发送显示内容的作用，只要把需要显示的内容传输到屏体接收设备上，即使把发送系统关掉也不影响led电子大屏幕的显示。异步大屏幕显示又分为异步弧度系统与不带灰度的系统，异步灰度系统可以接收视频、图片等需要带灰度显示的内容，不带灰度的适用于播放表格、文字性的内容

二、 显示屏屏体主要组成材料 1、发光管 发光管最主要的部分是发光管内的发光管芯的选用，目前中高档发光管管芯的生产厂家主要有日本的日亚公司，丰田公司，美国的科瑞公司，惠普公司，德国的西门子公司，台湾的国联公司，鼎元公司和光磊公司，国产的有杭州士兰管芯。其中日本、美国及欧洲的公司主要以生产纯蓝纯绿发光管芯为主，而台湾公司则以生产红绿管管芯为主。

2、集成元器件 光电驱动电路接收来计算机传至分配卡中的数字信号，驱动发光体的亮与暗，从而形成我们需要的文字或者图形，其质量是否可靠稳定，直接决定了发光体能否正常工作，从目前室外屏的运行来看，故障率出现最多就在光电驱动部分，因为所选用的集成IC器件的质量直接决定了光电驱动部分的质量。目前室外显示屏采用的通用芯片是4953和HC595配对。在室外显示屏中我们建议采用专用驱动芯片，美国德州生产的6B系列的595，它具有通用芯片一倍的驱动电流，同时具有锁存和驱动的功能。

3、电源 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 4文档收集于互联网，如有不妥请联系删除. 我公司使用的电源要求保证在5年故障低于1%，即每年故障低于0.02%，电源质量的好坏在其元器件的筛选上和电源生产厂家的质量控制上，目前市场上电源的品牌也比较多，国产的有常州创联，思达，上海衡孚等，进口的主要是台湾明伟，从实际使用上看，国产电源常州创联的电源稳定性好，使用寿命长，并且电源品牌比较响。

三、 LED屏特点

1）高速刷新 LED与CRT的光电特性不同，CRT中的荧光粉在电子束的轰击下有一个较长时间的余辉，而LED的电光响应速度特别快，达到纳秒级。因此，LED显示屏对刷新占空比和刷新频率的要求均比CRT显示器和电视机的要求高得多。 我公司显示屏的画面刷新频率300帧/秒以上，最高换帧频率可达到160帧/秒，刷新占空比趋近于1，为静态刷新方式。使观察者无论在静态或动态下，整个画面无抖动、水波纹、频闪等不良现象。人们可以长时间舒适地观看显示屏，而没有疲劳感。

2）灰度控制 灰度控制技术是LED显示屏图像质量的关键。我公司运用24-36灰度编码变换技术，完成了16.7M色的真彩色显示，并且变换系统数从1至3.2连续可调。确保画面层次清晰、色彩鲜艳，对比度好、信噪比高。使LED显示屏的图像效果提升到一个新的境界。

3）非线性校正 视频显示质量是人们最为关心的LED显示系统的性能问题之一，而这一问题的关键是色彩问题。 在配色方面，RGB模型是为人们所熟悉的，即认为可以通过不同比率的RGB颜色配比来获得各种颜色。从CIE（国际照明委员会）色度图的观点来看，3基色对应色度图上3个坐标点，可以产生在其围成的三角形内部或边上的点对应的颜色。尽管一般都是采用RGB作为3基色，但是3基色对应的色坐标存在不同的标准。例如，CIE推荐的3基色的色坐标为（0.670，0.330）（0.210，0.710）（0.140，0.080），CIE模型为（0.735，0.265）（0.247，0.717）（0.167，0.009）。对于LED发光器件，其红、绿、兰管对应的颜色坐标同各种标准之间也存在一定的偏差。因此如果不进行色彩矫正，难以配出理想的纯净的颜色，也难以实现LED显示屏的白平衡和动态白平衡。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 5文档收集于互联网，如有不妥请联系删除. 色彩的矩阵变换技术正是我公司为解决上述问题而开发的技术。其具体步骤包括：（1）精密测试发光管的色坐标；（2）求解一组变换矩阵，可以将具体使用的发光管的色坐标转化为彩色电视对应的3基色的色坐标；（3）对于转换之后的颜色，根据彩色电视的标准进行配色。（矩阵变换与配色均通过专用硬件电路加以完成）。正是由于采用了上述技术，才使得我公司显示屏的效果在色彩方面遥遥领先，达到了专业彩色监视器的水平。

4）快速运动图像补偿 我们知道视频信号源是采用了隔行扫描方式，而LED显示屏则是按逐行方式进行显示的。在隔行向逐行转换中对静止画面和运动画面应采取不同处理方法才能即保证静止画面的清晰度，又去除运动画面的拉毛现象。我公司运用国际上最新的智能动态侦测法，对每一帧图像进行实时检测识别出每一帧画面是静止图像还是运动图像，然后运用不同的数学模型进行实时处理，确保画面处于动态最佳状态。

5）色坐标空间变换与控制 LED红、绿、蓝的色品坐标和视频摄像机红、绿、蓝的色品坐标存在较大差异。因此，LED显示屏在还原视频图像时如果不进行色彩空间变换，必然存在较大的色彩失真。我公司运用大规模集成电路对视频信号进行实时矩阵变换，大大提高了视频画面的色彩还原度。其中： 绿色：≤0.01， △Y≤0.01 红色：≤0.005， △Y≤0.005 蓝色：≤0.005， △Y≤0.005

6）清晰度提升 LED显示屏视频清晰度的高低取决于视频前端信号处理系统； 视频前端处理系统的数据采样频率、亮/色分离技术、降噪处理技术、信号插值方式等均对最终的显示屏清晰度起着至关重要的影响。 我公司以飞利浦公司广播级视频解码处理芯片SAA7114H为核心，完成了视频前端处理工作。画面横向采样像素达以768点；PAL/NTCS双核状滤波器；帧间数码降噪处理；行内算术平均平均插

合集下载

LED显示屏知识完整教程(杂项)

LED显示屏知识完整教程(杂项)

显示屏知识完整教程目录第页显示产品发展历程第页显示屏市场应用领域第页显示屏的分类第页显示屏的基本构成第页显示屏涉及的名词概念第页显示屏的两种常规组装方式第页显示产品一些问题的解答第页显示屏显示原理第页单元板模组认识第页显示板芯片第页控制信号与显示接口第页单色条屏（室内屏）组装第页单色室外屏的组装第页接口转接口原理第页胶水及材料说明第页汇总显示屏中的常见第页．显示产品发展历程诞生于年，罗塞夫(．．)在研究半导体时发现掺有杂质的结，通电后会有光发射出来，由此研制出了发光二极管(：)，但之后的应用一直不受重视。

随着电子工业的快速发展，在年代，显示技术得到迅速发展，人们研究出激光显示等离子显示板、液晶显示器、发光二极管、等多种显示技术。

由于半导体的制作和加工工艺逐步成熟和完善，发光二极管已日趋在固体显示器中占主导地位。

之所以受到广泛重视并得到迅速发展，是因为它本身有很多优点。

例如：亮度高、工作电压低、功耗小、易于集成、驱动简单、寿命长、耐冲击且性能稳定，其发展前景极为广阔。

目前正朝着更高亮度、更高耐气候性和发光密度、发光均匀性、全色化发展。

随着发展，人们需要—种大屏幕的显示设备，于是有了投影仪，但是其亮度无法在自然光下使用，于是出现了显示器(屏)，它具有视角大、亮度高、色彩艳丽的特点。

大屏幕的发展呈现如下几个发展阶段：、第一代：单色显示屏以单红色为基色，显示文字及简单图案为主，主要用于通知、通告及客流引导系统。

、第二代：双基色多灰度显示屏以红色及黄绿色为基色，因没有蓝色，只能称其为伪彩色，可以显示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院，政府组织等场合，主要显示标语，公益广告及形象宣传信息。

、第三代：全彩色( )多灰度显示屏以红色，蓝色及黄绿色为基色，可以显示较为真实的图像，目前正在逐渐替代上一代产品。

．、第四代：真彩色( )多灰度显示屏以红色，蓝色及纯绿色为基色，可以真实再现自然界的一切色彩(在色坐标上甚至超过了自然色彩范围)。

led屏幕用户使用培训计划

led屏幕用户使用培训计划

led屏幕用户使用培训计划第一部分：课程介绍1.1 课程名称：LED屏幕用户使用培训1.2 课程目标：帮助学员掌握LED屏幕的基本操作和使用技巧，提升LED屏幕的使用效果和体验。

1.3 课程时长：3天1.4 课程人员：LED屏幕用户、LED屏幕运维人员1.5 学员要求：学员需要有一定的计算机和电子产品的基础知识，具备一定的使用LED屏幕的经验。

第二部分：培训内容2.1 LED屏幕的基本概念介绍- LED屏幕的工作原理- LED屏幕的分类及特点- LED屏幕的结构和组成2.2 LED屏幕的基本操作- LED屏幕的开关机操作- LED屏幕的显示设置- LED屏幕的亮度调节- LED屏幕的色彩校准2.3 LED屏幕的内容播放- LED屏幕的视频播放- LED屏幕的图像显示- LED屏幕的文字滚动- LED屏幕的节目编辑2.4 LED屏幕的远程控制- LED屏幕的远程监控- LED屏幕的数据传输2.5 LED屏幕的故障排除- LED屏幕的常见故障- LED屏幕的维护保养- LED屏幕的紧急处理第三部分：培训方式3.1 线下培训- 培训地点：公司会议室或培训中心- 培训讲师：LED屏幕工程师或技术专家- 培训时间：每天8小时，共3天3.2 线上培训- 培训平台：网络会议软件或在线教育平台- 培训形式：直播讲解、案例分析、互动答疑- 培训时间：每天2小时，共3天第四部分：培训教材4.1 电子教材- LED屏幕的使用手册- LED屏幕的操作视频4.2 纸质教材- LED屏幕的操作指南- LED屏幕的故障处理手册第五部分：培训考核5.1 理论考核- LED屏幕的操作技巧- LED屏幕的故障排除5.2 实操考核- LED屏幕的开关机操作- LED屏幕的内容播放- LED屏幕的远程控制第六部分：培训评估6.1 培训效果评估- 通过学员考核成绩- 通过学员满意度调查6.2 培训改进建议- 收集学员意见和反馈- 针对培训不足进行改进第七部分：培训总结7.1 培训成果- 提高LED屏幕用户的操作技能- 树立LED屏幕用户的自信心- 改善LED屏幕的使用体验7.2 培训展望- 进一步扩大LED屏幕用户的培训规模- 定期组织LED屏幕用户的技术交流会议- 推动LED屏幕用户的技能提升和创新发展以上就是LED屏幕用户使用培训计划的内容，希望能够对LED屏幕用户的使用培训有所帮助，提升LED屏幕的使用效果和体验。

LED显示屏基础知识介绍(共35张)

LED显示屏基础知识介绍(共35张)

示多灰度图像及视频，目前在国内广泛应用于电信，银行，税务，医院， 政府机构等场合，主要显示标语，公益广告及形象宣传信息。
第6页，共35页。
LED显示产品发展(fāzhǎn)历程
❖ 3、 第三代：全彩色(full color)多灰度显示屏
以红色，蓝色及黄绿色为基色，可以显示较为真实的图像， 目前正在逐渐替代上一代产品。
第28页，共35页。
LED显示屏涉及的名词(míng cí)概念
❖ 10. 白平衡效果
❖ 白平衡效果是显示屏最重要的指标之一。色彩学上当红绿 蓝三原色的比例为1：4.6：0.16时才会显示出纯正的白色，如 果实际比例有一点偏差则会出现白平衡的偏差，一般要注意白 色是否有偏蓝色，偏黄绿色现象。白平衡的好坏主要由显示屏 的控制系统来决定，管芯对色彩的还原性也有影响。
第14页，共35页。
LED显示屏的分类(fēn lèi)
❖ 2.按显示颜色分
❖ 1)单基色LED显示屏 。单基色LED显示屏由一种颜色的LED灯组 成，仅可显示单一颜色，如红色、绿色、橙色等。
❖ 2)双基色LED显示屏 。双基色LED显示屏由红色和绿色LED 灯组成，256级灰度的双基色显示屏可显示65,536种颜色（ 双色屏可显示红、绿、黄3种颜色）。
第23页，共35页。
LED显示屏涉及(shèjí)的名词概念
❖ 4、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的 独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组 形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”； 室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成 为“箱体”，多用于大型的全彩屏。
第22页，共35页。

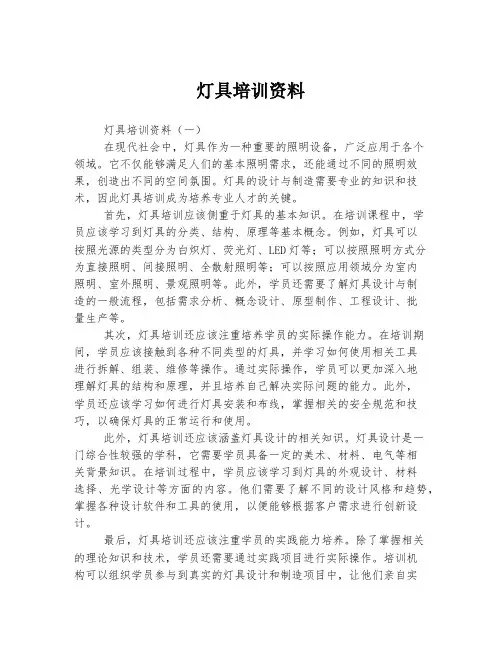

灯具培训资料
