铝合金热轧工艺

铝合金热处理特点:众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。

然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。

但这种淬火后的合金，放置一段时间，强度和硬度会显著提高，而塑性则明显降低。

淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。

时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。

2024 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。

这些在过饱和固溶体内的空位大多与溶质原子结合在一起。

由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。

硬化区的大小和数量取决于淬火温度与淬火冷却速度。

淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。

淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。

沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。

沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。

对铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。

铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。

[3]2024合金属于Al-Cu-Mg系高强度硬铝合金，由于合金板带材的最佳淬火工艺，以达到改善合金性能，控制其具有强度高，耐热性好，成型性优良及耐损伤等特制淬火变形，提高产品质量的目的。

[4]高纯高强铝合金的固溶程度对其性能的影响十分强烈,尽可能地提高固溶程度是提高该类铝合金综合性能的一个有效途径。

[5]但是随温度升高，性能变化有一定的特点，控制升温的速度很关键，主要是由于要虑2024铝合金的共晶温度（504.98C ），高于共晶温度则发生了变化。

第1篇第一章：概述1.1 铝合金的定义与特点铝合金是以铝为基础，加入其他元素制成的合金。

与纯铝相比，铝合金具有更高的强度、硬度和耐腐蚀性，同时保持了铝的轻质、导电、导热等优良性能。

铝合金广泛应用于航空、汽车、建筑、电子、包装等行业。

1.2 铝合金的分类铝合金按照合金元素的不同，可以分为以下几类：（1）纯铝：包括工业纯铝、半纯铝等。

（2）铝铜合金：包括铝青铜、铝黄铜等。

（3）铝镁合金：包括铝镁硅、铝镁锰等。

（4）铝硅合金：包括铝硅铜、铝硅镁等。

（5）铝锌合金：包括铝锌镁、铝锌锰等。

（6）铝锂合金：包括铝锂镁、铝锂铜等。

1.3 铝合金的应用领域铝合金因其优异的性能，广泛应用于以下领域：（1）航空航天：铝合金是航空航天工业的主要材料，用于制造飞机、火箭、卫星等。

（2）汽车制造：铝合金在汽车制造中的应用越来越广泛，如车身、发动机、悬挂系统等。

（3）建筑行业：铝合金门窗、幕墙、铝质装饰材料等在建筑行业中得到广泛应用。

（4）电子电器：铝合金在电子电器领域的应用主要体现在散热器、连接器、机壳等方面。

（5）包装行业：铝合金易加工、耐腐蚀，在包装行业得到广泛应用，如易拉罐、饮料瓶等。

第二章：铝合金加工工艺2.1 铝合金的熔炼铝合金的熔炼是生产过程中的关键环节，主要包括以下步骤：（1）准备熔炼设备：如熔炼炉、搅拌器等。

（2）准备原材料：按照配方要求，准备好铝锭、合金元素等。

（3）熔炼：将原材料放入熔炼炉，加热至熔化温度，进行搅拌、过滤等操作。

（4）合金化：在熔炼过程中，加入合金元素，调整成分。

（5）浇注：将熔化的合金倒入模具中，冷却固化。

2.2 铝合金的铸造铝合金的铸造是将熔化的合金倒入模具中，冷却固化成型的过程。

铸造方法包括：（1）砂型铸造：适用于形状复杂的零件。

（2）金属型铸造：适用于形状简单、精度要求较高的零件。

（3）压铸：适用于薄壁、复杂形状的零件。

2.3 铝合金的锻造铝合金的锻造是将加热后的合金在压力作用下，改变其形状和尺寸的过程。

铝合金线材生产工艺及车间设计铝合金线材生产工艺主要包括以下步骤：1. 铝合金材料准备：铝合金是由铝和其他金属元素组成的合金材料，根据要求选择适当的铝合金材料，并进行原料筛选和预处理。

2. 材料预加热：将铝合金材料进行预加热，以提高材料的延展性和可塑性，方便后续的加工操作。

3. 熔化和铸型：将预加热的铝合金材料经过熔炼和铸造的工艺，将其铸造成线材的形状。

这一步骤可以采用铸造机械设备，如连铸机或直热辊轧制机等。

4. 热轧和冷轧：热轧和冷轧是将铸造成形的铝合金线材通过轧制机械加工，通过连续热轧和冷轧过程，逐步调整线材的形状和尺寸。

热轧和冷轧的工艺参数包括轧制温度、轧制速度等。

5. 退火和时效处理：铝合金线材经过热轧和冷轧后，需要进行退火和时效处理，以改善材料的力学性能和热稳定性。

退火和时效处理一般包括时效和固溶处理。

6. 表面处理和涂覆：铝合金线材的表面需要进行预处理和涂覆，以提高其耐腐蚀性和美观度。

常见的表面处理方法包括酸洗、阳极氧化和电镀等。

铝合金线材的车间设计需要考虑以下几个方面：1. 生产线布局：根据生产工艺流程，合理规划生产线的布局。

生产线之间应有足够的空间，以便设备的安装和维护。

同时，要确保生产线之间的物料和人员的流动线路畅通无阻。

2. 设备选择和摆放：根据生产工艺的要求，选择适当的设备。

设备摆放应合理，以便操作人员能够方便地进行操作和维护，同时要考虑安全和环保要求。

3. 设备安全：在生产车间中，应设置必要的安全设施，如防护网、防护栏等，以保障操作人员的安全。

此外，还需要设置紧急停机装置和灭火设备等应急设施。

4. 工艺参数控制：根据生产工艺的要求，合理设置工艺参数控制系统，以确保生产过程的稳定性和产品质量的一致性。

5. 环境管理：在车间设计中，还需要考虑环境管理，包括噪音控制、粉尘控制、废水处理等方面的工作。

总结起来，铝合金线材的生产工艺包括材料准备、熔化和铸型、热轧和冷轧、退火和时效处理、表面处理和涂覆等步骤。

退火及淬火时效是铝合金的基本热处理形式。

退火是一种软化处理。

其目的是使合金在成分及组织上趋于均匀和稳定,消除加工硬化,恢复合金的塑性。

淬火时效则属强化热处理,目的是提高合金的强度,主要应用于可热处理强化的铝合金。

1退火根据生产需求的不同,铝合金退火分铸锭均匀化退火、坯料退火、中间退火及成品退火几种形式。

一、铸锭均匀化退火铸锭在快速冷凝及非平衡结晶条件,必然存在成分及组织上的不均匀,同时也存在很大的内应力。

为了改变这种状况,提高铸锭的热加工工艺性,一般需进行均匀化退火。

为促使原子扩散,均匀化退火应选择较高的退火温度,但不得超过合金中低熔点共晶熔点,一般均匀化退火温度低于该熔点5~40℃,退火时间多在12~24h之间。

二、坯料退火坯料退火是指压力加工过程中第一次冷变形前的退火。

目的是为了使坯料得到平衡组织和具有最大的塑性变形能力。

例如,铝合金热轧板坯的轧制终了温度为280~330℃,在室温快速冷却后,加工硬化现象不能完全消除。

特别是热处理强化的铝合金,在快冷后,再结晶过程未能结束,过饱和固溶体也未及彻底分解,仍保留一部分加工硬化和淬火效应。

不经退火直接进行冷轧是有困难的,因此需进行坯料退火。

对于非热处理强化的铝合金,如LF3,退火温度为370~470℃,保温1.5~2.5H后空冷,用于冷拉伸管加工的坯料、退火温度应适当高一些,可选上限温度。

对于可热处理强化的铝合金,如LY11及LY12,坯料退火温度为390~450℃,保温1~3H,随后在炉中以不大于30℃/h的速度冷却到270℃以下再出炉空冷。

三、中间退火中间退火是指冷变形工序之间的退火,其目的是为了消除加工硬化,以利于继续冷加工变形。

一般来说,经过坯料退火后的材料,在承受45~85%的冷变形后,如不进行中间退火而继续冷加工将会发生困难。

中间退火的工艺制度基本上与坯料退火相同。

根据对冷变形程度的要求,中间退火可分为完全退火(总变形量ε≈60~70%),简单退火(ε≤50%)和轻微退火(ε≈30~40%)三种。

热轧工艺流程范文1.原料准备：热轧工艺流程的第一步是对原料进行准备。

原料通常是块状或板状金属，如钢材、铝合金等。

在这一步，需要对原料进行清理、表面处理和切割等工作，确保原料的质量和准备好进行下一步工艺。

2.加热预处理：原料在热轧前需要进行加热以提高其可塑性和减少轧制力。

加热温度取决于金属的种类和厚度，在加热前需要对原料进行预处理，如除鳞、酸洗、氢退火等，以去除表面缺陷和改善金属组织。

3.粗轧：加热后的原料经过输送系统进入轧机，进行粗轧。

粗轧通常采用两辊式轧机，通过辊子夹击和辊子的旋转来实现金属的连续塑性变形。

通过粗轧，原料的厚度得到降低，同时也改变了其形状。

4.中轧：粗轧后的材料经过冷却后，再次进入轧机进行中轧。

中轧通常采用多辊式轧机，其中辊子的数量和布局根据需要确定。

中轧的主要目的是进一步降低材料的厚度，同时提高材料的强度和硬度。

5.精轧：中轧后的材料通过冷却后再次进入轧机进行精轧。

精轧通常采用多辊式轧机，辊子的数量和布局可能会与中轧时有所不同。

通过精轧，可以进一步降低材料的厚度，并提高表面质量和尺寸精度。

6.冷却：精轧后的材料通过冷却设备进行冷却，以使其达到室温。

冷却有助于稳定材料的尺寸和组织，并消除内部应力。

不同的材料可能需要不同的冷却方式，如空冷、水冷等。

7.尾部处理：冷却后的材料进入尾部处理工序，如修边、定尺、分卷等。

尾部处理根据产品的要求和用途而定，以满足不同的需求。

8.质量检测和包装：完成尾部处理后，对材料进行质量检测，如尺寸测量、力学性能测试等。

通过检测，确认产品的质量是否符合要求。

最后，将产品进行包装，以便储运和使用。

总结：热轧工艺流程是一系列先进的金属加工工艺的组合，通过逐步减小金属坯料的尺寸并改变其形状，最终获得具有高强度和良好表面质量的金属制品。

同时，热轧工艺流程也需要对产品进行严格的质量控制和检测，以确保产品的质量和性能。

铝合金哈兹列特连铸连轧工艺发展哈兹列特连铸连轧生产线是美国哈兹列特公司开发、研制成功的。

从第一台商业化的哈兹列特铸机投入使用, 迄今为止全球已有60多台设备分别用于铜、铝、锌的带坯及条坯生产。

哈兹列特双带铸造机哈兹列特铸造机是在双辊式板带铸造机工艺进行改进的基础上发展起来的,获得专利。

这种双带式铸造机的工作原理采用运动铸模,即用两条完全张紧的上下平行运动的环形钢带和两侧同步运行的链式矩形金属挡块形成一副铸造模腔。

带坯宽度的调整是通过变动两侧挡块(活动块链)来实现的, 按照所需宽度将档块隔开构成模腔的侧壁。

冷却采用哈兹列特自身开发的专用技术―高效快速水膜冷却技术。

根据合金品种不同, 铸造速度、带坯铸模的长度也不尽相同。

现一般铸模的标准长度为1900mm, 对高速铸机铸模的长度最大可达2360mm。

现可提供的最大铸造宽度为1930mm。

铝带坯铸坯厚度一般为18~ 19mm。

哈兹列特双带铸造机主要应用自身研发的新技术包括:(1)钢带感应预加热技术。

即在铸造时为防止钢带进入模腔突然发生弯曲和热变形影响带坯的板形质量, 在钢带进入模腔前通过感应加热方式将钢带瞬时加热至150℃,同时将钢带表面的水汽驱除殆尽,避免了水汽对热传输的不良影响;(2)永磁辊式支承钢带技术。

由于钢带接触高温铝液必将产生一定的热变形。

采用Nd-Fe-B复合材料作磁体制成的支承辊有效地消除了钢带受热可能产生的微变形;(3)惰性气体保护技术。

较低压力的惰性气体从陶瓷铸嘴的小孔中喷出注入到铝水与铸模之间的表面, 不仅有效地防止了铝液(铸锭)表面的氧化, 且对热传输速度起到很好的控制作用;(4)钢带(铸模) 表面涂层技术。

采用永久性Matrix型陶瓷涂层工艺将纳米级二氧化硅材料用火焰或等离子喷涂在钢带表面。

此技术可方便脱模, 并可获得最佳的铸坯表面质量。

据报道, 哈兹列特公司为美铝( Alcoa) 公司设计制造的2500mm连铸机也已投入使用, 用于汽车蒙皮带坯的生产。

轧制生产工艺轧制生产工艺是一种重要的金属加工方式，常用于生产钢材、铝材等材料。

本文就轧制生产工艺的原理、设备和应用进行详细介绍。

轧制生产工艺是通过将金属材料放置在轧机上，通过轧辊的压力和摩擦力对金属材料进行压制和塑性变形，使原始坯料变成所需的产品形状。

轧制生产工艺主要分为冷轧和热轧两种方式。

冷轧是在室温下进行的轧制生产工艺，适用于生产精密的薄板、带材和线材等产品。

冷轧的优点是能够获得高度的表面光洁度和尺寸精度，同时还可以提高金属材料的强度和硬度。

冷轧的设备主要包括冷轧轧机和冷轧机组，其中轧机是通过多个轧辊的转动来对金属材料进行冷轧加工。

热轧是在较高温度下进行的轧制生产工艺，适用于生产较厚的钢板、型材和大型金属材料等产品。

热轧的优点是能够减小金属材料的变形阻力，提高轧制效率和降低能耗。

热轧的设备主要包括热轧轧机和热轧机组，其中轧机通过多个辊子的旋转和轧制来对金属材料进行热轧加工。

轧制生产工艺的应用非常广泛，主要用于制造建筑材料、汽车零部件、机械设备等领域。

例如，轧制生产工艺可以将钢坯轧制成钢筋，用于建筑中的混凝土加固。

同时，轧制生产工艺还可以将铝坯轧制成铝合金板材，用于汽车制造中的车厢板和车身结构。

在轧制生产工艺中，工艺参数的控制非常重要。

例如，轧辊的加热温度、轧制速度、轧制力度等参数都会直接影响到产品的质量和性能。

因此，在实际生产中，需要严格控制这些参数，以确保产品的稳定性和一致性。

总之，轧制生产工艺是一种常用的金属加工方式，通过轧辊的压力和摩擦力对金属材料进行塑性变形，从而获得所需的产品形状。

冷轧和热轧是常用的轧制方式，应用领域广泛。

在实际生产中，需要严格控制工艺参数，以确保产品的质量和性能。

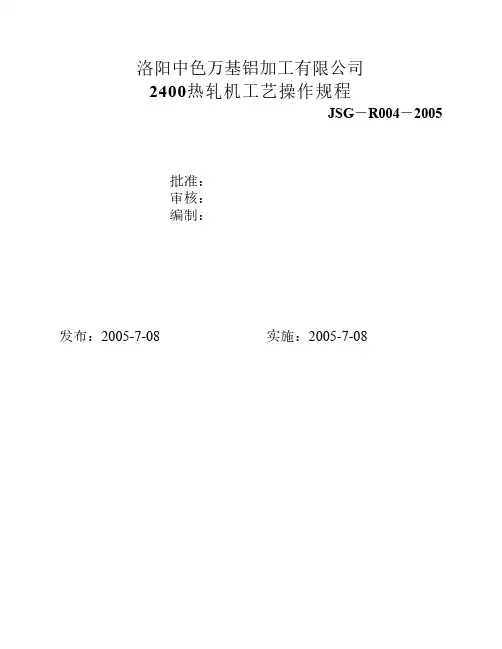

洛阳中色万基铝加工有限公司2400热轧机工艺操作规程JSG－R004－2005批准：审核：编制：发布：2005-7-08 实施：2005-7-082400热轧机工艺操作规程1、适用范围：本规程适用于铝及铝合金在热轧机上进行轧制。

2、生产前工作准备及有关规定：1) 开车前操作手要检查设备情况，检查方法和标准按《热轧机使用维护规程》制行。

检查设备各部件运转情况等是否正常后，通知有关人员送电。

2) 操纵手对各控制台的操作系统控制状态进行检查是否正常，应对影响板材表面质量的机列各辊道及与轧件接触的其他部分及时清理。

3) 检查合金牌号、规格是否与输入计算机的控制系统数据相吻合，有错误数据要及时修正。

4) 所有来料锭坯应符合热轧生产技术条件要求。

5) 轧制前认真检查乳液喷射系统，防止喷嘴堵塞。

6) 轧辊要预热，其方法为操作人员对轧辊进行检查后，向轧辊喷射乳液（乳液温度在50-65℃），喷液的同时轧辊要慢速转动，力求较好的热均匀性。

然后先轧制一两块纯铝，再进行铝及其合金热轧制的正常生产，以确保设备的正常运行。

7) 生产前，操作手要进行靠零操作，力求消除操作侧与传动侧的辊缝差。

8) 生产中，操作手之间要相互配合通过电视荧屏、灯光信号或音响信号密切注意监视轧制情况，若遇到异常情况时，应立即停车或采用手动干预进行处理。

9) 生产后，操作人员必须检查轧辊，并根据具体情况确定轧辊是否更换。

3、设备技术参数：1）轧制速度：260 m/min喂料（抛料）速度： ~30m/min2）轧机最大开口度： 700mm3）轧制力： 40000kN4）轧制力矩：额定静输出力矩2600KNM，最大轧制力矩为4400 KNM 5）轧辊规格：工作辊规格：Ф965 X 2600mm支承辊规格：Ф1530X2400mm6）工作辊正负弯辊力： 2000 kN7）卷取张力： 25--250 kN4、工艺技术参数：8）来料（铣面后）规格：铸锭厚度： 300~550mm（将来发展到720mm）铸锭宽度： 860 ~2060mm铸锭长度： 3500~5000mm（将来发展到7200mm）最大锭重： ~15320kg（7.44kg/mm）（将来发展到28830 kg，13.995 kg/mm）9） 成品规格：成品卷材厚度： 3.5~8.0 mm成品卷材内径： Ф610mm成品卷材最小外径：Ф1350mm成品卷材最大外径：Ф2050mm成品卷重：最大15300kg（~7.3 kg/mm）5、工艺要求：1、操作人员在轧制过程中根据程序表应密切监视轧制状态和调节板形；2、在切头尾时，必须切去头尾的鳄鱼嘴及头尾部缺陷，以保证卷材质量；3、对于乳液系统要按照乳液管理《热轧乳液配制工艺及管理规程》执行；4、对于铸锭的压下，原则上要按照既定的《轧制规程表》进行的各种工艺方式的控制和调整，若出现异常情况，如在轧制过程中设备出现问题，导致铸锭温度下降较多，操作人员可以根据实际情况，灵活安排道次，保证生产的正常进行；5、为了避免因料头料尾跑偏而造成的头尾料塔形过大，应考虑将轻剪投入使用；6、根据要求选择热轧卷取样，检测卷材的中凸度、力学性能、高低倍晶粒度以及检查表面质量，并对检测结果做好记录，备查；7、轧制后的卷材要按合金品种状态、规格摆放在指定料区，指定料区必须清洁无凸起物，以防止硌伤料卷。

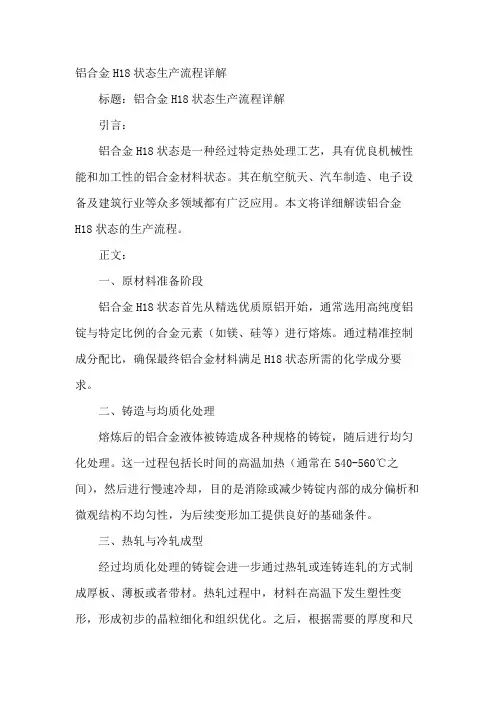

铝合金H18状态生产流程详解标题：铝合金H18状态生产流程详解引言：铝合金H18状态是一种经过特定热处理工艺，具有优良机械性能和加工性的铝合金材料状态。

其在航空航天、汽车制造、电子设备及建筑行业等众多领域都有广泛应用。

本文将详细解读铝合金H18状态的生产流程。

正文：一、原材料准备阶段铝合金H18状态首先从精选优质原铝开始，通常选用高纯度铝锭与特定比例的合金元素（如镁、硅等）进行熔炼。

通过精准控制成分配比，确保最终铝合金材料满足H18状态所需的化学成分要求。

二、铸造与均质化处理熔炼后的铝合金液体被铸造成各种规格的铸锭，随后进行均匀化处理。

这一过程包括长时间的高温加热（通常在540-560℃之间），然后进行慢速冷却，目的是消除或减少铸锭内部的成分偏析和微观结构不均匀性，为后续变形加工提供良好的基础条件。

三、热轧与冷轧成型经过均质化处理的铸锭会进一步通过热轧或连铸连轧的方式制成厚板、薄板或者带材。

热轧过程中，材料在高温下发生塑性变形，形成初步的晶粒细化和组织优化。

之后，根据需要的厚度和尺寸要求，进行多道次冷轧，使铝合金板材达到H18状态所需的具体规格。

四、固溶热处理为了获得H18状态的特性，完成冷轧工序后，铝合金板材需进行固溶热处理。

该过程是将冷轧后的铝合金加热至接近其溶点的温度（对于常见的Al-Mg-Si系铝合金，一般在500-540℃范围内），使得合金中的强化相充分溶解于铝基体中，然后迅速水淬或风冷以实现过饱和固溶体状态。

五、人工时效处理最后一步是人工时效处理，也被称为硬化处理。

将固溶处理后的铝合金在一定温度（如170-190℃）下保温一定时间（可能几小时到几十小时不等），促使过饱和固溶体中的金属间化合物有序析出，从而显著提高材料的硬度和强度，使其达到并稳定在H18状态。

总结：铝合金H18状态的生产流程涵盖了从原料制备、熔炼铸造、热轧冷轧、固溶热处理到人工时效等多个关键步骤。

每一环节都对最终材料的性能有着直接影响。

铝合金杆(电缆)连铸连轧工序铝合金杆(电缆)连铸连轧工序铝连铸连轧是电工用铝加工的重要生产工序，主要用于将电工用铝锭加工成φ9.5大小的圆铝杆。

该工序共分为9个生产工序，由3个操作机台来完成。

连轧机的主要控制参数包括保温炉铝液温度、浇铸下浇煲铝液温度、铸锭温度、冷却水温度、冷却水压力、乳化液温度、乳化液压力、浇铸电机反馈电压、连轧电机反馈电压、连轧电机反馈电流等。

在装料工序中，电线电缆使用的电工铝纯度一般要求不低于99.70%，并符合GB/T1196—93规定。

为了防止铝单线出现裂纹倾向和单线机械强度不达标，必须使Fe含量大于Si含量，其中Fe含量和Si的比例应控制在1.3～2.0之间。

配方方面，若铝锭中Fe含量和Si含量比例达不到1.3或Fe含量小于Si含量时，在尽量少降低铝导电率的条件下为了保证铝线的强度，应对铝进行控铁处理，在铝中加入适当的铝铁合金。

若铝锭中V、Mn、Ti、Cr4种微量元素总量大于0.01%时，需加入铝硼合金。

硼在铝中可以降低V、Mn、Ti、Cr微量元素杂质对导电率的影响。

另外硼的加入可以起细化晶粒的作用。

若Si含量在0.09～0.13%时，在加料过程中加入一定的铝稀土合金，可以减少游离硅对铝组织结构的危害，提高铝杆的导电性能与机械性能。

对优质产品的化学成分应控制为：Fe＜0.15%,Si＜0.12%,Cu＜0.01%。

杂质总和小于0.29%。

在熔化工序中，开始上料时应连续上料到炉满为止，炉膛上部空炉端不允许超过400mm，防止火焰外冲，也不允许装料过满。

采用铝稀土、铝硼和铝铁中间合金作为辅助材料加入，根据原材料和可能的配料结果以及生产实践经验，可以采用一种或几种处理方法，以保证取得最佳的技术经济效果。

设备主要技术参数包括提升小车及料斗的提升高度为8.7m，最大提升重量为500㎏，提升速度为2.5m/min。

XXX furnace)。

XXX。

The temperature of the aluminum liquid should be controlled een 720℃ and 740℃。

铝合金厚板的淬火与拉伸技术铝合金厚板的轧制工艺为热轧状态下轧制，变形率为60%-80%内部组织为热轧变形组织；而薄板为冷变形组织，变形率在98%以上，二者有很大的不同。

如图1-1所示，厚板淬火-拉伸的工艺流程可归纳为：由热轧机提供知足拉伸工艺要求的拉伸板坯料，板材通过盐浴炉或空气炉固溶处置后，在冷却水中进行淬火处置；淬火后的板材，在室温下规定的时间内，沿纵向在拉伸机上进行%-3%的拉伸永久性塑性变形，以消除淬火后板材内部的残余应力；对于淬火变形较大的板材，应预先进行辊式矫直处置，以改善拉伸板的平直度；拉伸后的板材即可进行时效强化处置。

1、铝合金板材的淬火、铝合金厚板的淬火工艺进程及生产方式 A 、盐浴炉加热方式淬火的特点 盐浴炉淬火流程如下图 盐浴炉的特点是： 设备结构简单,制造及生产本钱低，易于温度控制；但安全性差，耗电量大，不易清理，常年处于高温状态，调温周期长。

利用盐浴炉热处置具有加热速度快，温差小，温度准确等长处，充分知足了工艺对加热速度和温度精度的要求，对板材的力学性能提供了保证。

缺点是：转移时间很难由人工准确的控制在理想范围内，有不肯定的因素；在水中淬火时，完全靠板材与冷却水之间的热互换而自然冷却，形成了不均匀的冷却进程，使得淬火后的板材内部应力散布很不均匀；板材变形较大，在随后的精整进程中易造成表面擦、划伤等缺点，而且无益于板材的矫平；盐浴加热时，板面与熔盐直接接触，板面形成较厚的氧化膜，在淬火后的蚀洗进程中很容易形成氧化色（俗称花脸）影响表面的一致性。

B 、空气加热炉方式淬火的特点 空气炉淬火流程如下图气炉特点：设备结造本钱高，但安全整温度。

与盐浴炉相较，空气炉热处置一样具有温度准确、均匀性好、温差小等长处，同时转移时间也能规范控制，由于采用了高压喷水冷却，不仅改善了不均匀的淬火冷却状态和应力散布方式，而且使板材的平直度和表面质量均大幅度提高，简化了工艺，易于实现进程自动化控制降低劳动强度和手工控制的不便。

铝业工艺流程设备及产品应用引言铝业是指以铝为原料进行加工和生产的产业，广泛应用于建筑、交通、电力、化工等众多领域。

本文将介绍铝业的工艺流程、设备以及常见的产品应用。

一、铝业工艺流程铝业的工艺流程包括铸造、轧制、挤压、拉伸、铝合金焊接等环节。

1. 铸造铸造是指将铝液注入到模具中进行凝固，形成铝合金坯料的过程。

铸造方式主要有压力铸造、重力铸造和连铸三种。

压力铸造压力铸造是指通过高压将铝液注入到模具中，并在模具中施加一定的压力，使铝液得以迅速凝固。

这种方法适用于生产精密铝合金零部件，常见的产品包括汽车发动机零件、通信设备支架等。

重力铸造重力铸造是指将铝液倒入模具中，完全依靠重力使其凝固。

这种方法成本较低，适用于生产大批量的铝合金坯料用于加工成型，常见的产品有铝铸造板、铝合金管等。

连铸连铸是指将铝液连续注入到冷却铜管中，通过冷却使其迅速凝固，生成铝合金板带。

这种方法适用于生产宽幅、厚度较薄的铝板带，常见的应用包括建筑幕墙、汽车车身板等。

2. 轧制轧制是指将铝合金坯料通过不断变形，使其达到所需的形状和尺寸。

轧制过程包括热轧和冷轧两种。

热轧热轧是指在高温下将铝合金坯料通过轧机进行一系列的加工，得到所需的铝板、铝带等产品。

这种方法可以提高铝的塑性，适用于生产厚度较大的铝产品，如航空器的结构件、高铁车体等。

冷轧冷轧是指在室温下将铝合金坯料通过冷轧机进行加工，用来生产厚度较薄的铝板、铝箔等产品。

冷轧可以提高铝的强度和表面质量，常见的应用有食品包装、电子设备外壳等。

3. 挤压挤压是指将铝棒或铝型材放入挤压机中，通过外力将其挤压成所需的形状和尺寸。

挤压可用于生产各种铝合金型材，如圆棒、方管、六角棒等。

4. 拉伸拉伸是指将铝板或铝合金材料通过拉伸机进行拉伸，使其得到所需的形状和尺寸。

拉伸可以提高铝材的强度和韧性，适用于生产船舶、飞机等大型结构件。

5. 铝合金焊接铝合金焊接是指将铝合金材料进行焊接，以形成组合结构件。

常用的焊接方法包括TIG焊、MIG焊和电阻焊等。

热轧预热工艺对5052铝合金冷轧板组织和性能的影响高振朋【摘要】The influence of different pre-heating process on the microstructure of semi-continuous-cast 5052 aluminum ingot was analyzed. After cold rolling of the hot rolled material with different preheating process, annealing experiments were conducted to compare their microstructures and properties. The results show that the higher-preheating temperature is more helpful to dissolve the dendritic-network in cast structure; different pre-heating process has great influence on the distribution of second phase in 5052 aluminum cold rolled sheet, while the influence on the recrystallization grain after annealing and the mechanical properties of cold rolled sheet is not obvious.%分析热轧预热工艺对5052铝合金半连续铸锭微观组织的影响。

不同预热工艺生产的热轧料经过冷轧，做不同温度下的退火实验，对比退火后的组织和性能。

结果表明：经高温预热，铸造组织中枝晶网络溶解更充分；不同预热工艺对冷轧板第二相分布影响较大，对冷轧板退火再结晶晶粒尺寸和力学性能无明显影响。
