ARM与嵌入式实验报告

arm嵌入式实验报告ARM嵌入式实验报告近年来，随着科技的不断进步，嵌入式系统在各个领域得到了广泛应用。

作为其中一种重要的嵌入式处理器架构，ARM架构以其高效能和低功耗的特点，成为了众多嵌入式系统的首选。

本实验报告将介绍我在ARM嵌入式实验中的学习和体会。

1. 实验背景和目的嵌入式系统是指将计算机技术应用于各种电子设备中，以完成特定任务的系统。

ARM架构作为一种低功耗、高性能的处理器架构，广泛应用于智能手机、平板电脑、物联网设备等领域。

本次实验的目的是通过学习ARM架构的基本原理和应用，了解嵌入式系统的设计和开发过程。

2. 实验内容本次实验主要包括以下几个方面的内容：2.1 ARM架构的基本原理首先，我们学习了ARM架构的基本原理，包括指令集、寄存器、内存管理等方面的知识。

ARM指令集具有丰富的指令种类和灵活的寻址方式，可以满足不同应用的需求。

同时，ARM处理器具有多个寄存器，用于存储和操作数据，提高了程序的执行效率。

此外，内存管理是嵌入式系统设计中非常重要的一环，ARM架构通过虚拟内存管理机制，实现了对内存的高效管理。

2.2 ARM开发工具的使用为了进行ARM嵌入式系统的开发，我们需要使用相应的开发工具。

本次实验中，我们学习了如何使用Keil MDK开发工具，进行ARM程序的编译、调试和下载。

Keil MDK提供了一套完整的开发环境，包括编译器、调试器和仿真器等，方便了我们进行ARM程序的开发和调试。

2.3 ARM嵌入式系统的设计和开发在掌握了ARM架构和开发工具的基本知识后，我们开始进行ARM嵌入式系统的设计和开发。

本次实验中，我们以一个简单的温度监测系统为例，设计了相应的硬件电路和软件程序。

硬件电路包括传感器、模拟转换电路和显示器等，用于采集和显示温度数据。

软件程序则负责控制硬件电路的运行，并将采集到的温度数据进行处理和显示。

3. 实验结果和分析通过实验，我们成功地设计和开发了一个基于ARM架构的温度监测系统。

A R M 嵌入式实验报告专业班级：学号：姓名：指导教师：目录一.实验步骤 (3)二.实验内容1.高八位的传送 (7)2.64位的加法 (9)3.计算10! (11)4.地址搬移 (14)三.心得体会 (18)一.实验操作步骤1.新建工程：运行Embest IDE 集成开发环境，选择菜单项File →New Workspace ，系统弹出一个对话框，键入文件名“xx”,点击OK 按钮。

将创建一个新工程，并同时创建一个与工程名相同的工作区。

此时在工作区窗口将打开该工作区和工程.。

2.建立源文件：点击菜单项File → New，系统弹出一个新的文本编辑窗，输入源文件代码。

编辑完后，保存文件“xx.s”后缀3.添加源文件：选择菜单项Project →Add To Project →Files ，在工程目录下选择刚才建立的源文件xx.s后缀文件，4.基本配置：选择菜单项Project →Settings，弹出工程设置对话框。

在工程设置对话框中。

（1）择Processor和Remote 设置对话框，进行配置：（2）选择Build---Rebuild All,编译成功。

（3）选择Project →Settings →Debug设置对话框，进行配置：5.选择菜单项Debug →Remote Connect 进行连接软件仿真器，执行Debug →Download 命令下载程序，并打开窗口View---- Debug Window---Menory,打开窗口View---- Debug Window---Registar将存储器地址改为0x00001000，按F10进行单步跟踪，观察寄存器的数据变化并分析。

二.实验内容1．编写程序将R2的高8位传送到R3的低8位，不考虑R3的其他位。

1）程序代码：.global _start_start:ldr R2,=0x18120588ldr R3,=0x13781470mov R2,R2,ROR #24and R2,R2,#0x000000ffand R3,R3,#0xffffff00orr R3,R3,R2stop:b stop.end2）程序源码下载到0x00001000，并被成功执行3）实验分析分别将18120588和13781470存入R2和R3中将R2中的高8位“18”移到R2的低8位，原来的数“18120588”变为“12058818”屏蔽掉R2中的高24位，使其不影响R3中高24位的数值屏蔽掉R3中的低8位，能将R2的低8位移到R3的低8位将R2中的高8位”18”移到R3的低8位而不影响R3中的其他的24位2、实现64位的加法运算，要求【R1:R0】+【R3:R2】，结果放回【R1:R0】中。

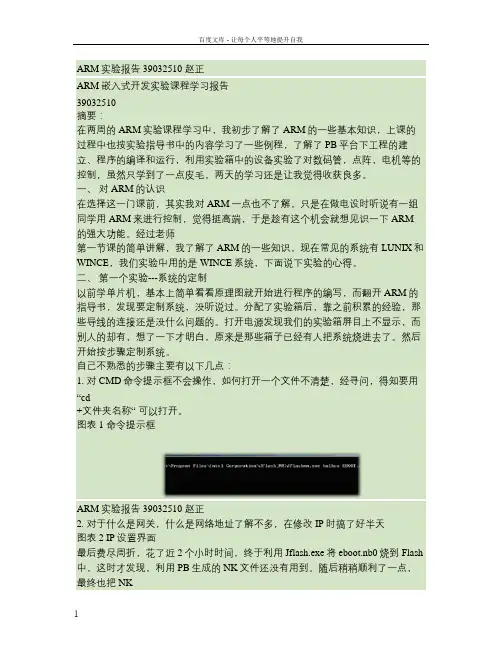

ARM实验报告 39032510 赵正ARM嵌入式开发实验课程学习报告39032510摘要：在两周的ARM实验课程学习中，我初步了解了ARM的一些基本知识，上课的过程中也按实验指导书中的内容学习了一些例程，了解了PB平台下工程的建立、程序的编译和运行，利用实验箱中的设备实验了对数码管，点阵，电机等的控制，虽然只学到了一点皮毛，两天的学习还是让我觉得收获良多。

一、对ARM的认识在选择这一门课前，其实我对ARM一点也不了解，只是在做电设时听说有一组同学用ARM来进行控制，觉得挺高端，于是趁有这个机会就想见识一下ARM的强大功能。

经过老师第一节课的简单讲解，我了解了ARM的一些知识，现在常见的系统有LUNIX和WINCE，我们实验中用的是WINCE系统，下面说下实验的心得。

二、第一个实验---系统的定制以前学单片机，基本上简单看看原理图就开始进行程序的编写，而翻开ARM的指导书，发现要定制系统，没听说过。

分配了实验箱后，靠之前积累的经验，那些导线的连接还是没什么问题的。

打开电源发现我们的实验箱屏目上不显示，而别人的却有，想了一下才明白，原来是那些箱子已经有人把系统烧进去了。

然后开始按步骤定制系统。

自己不熟悉的步骤主要有以下几点：1. 对CMD命令提示框不会操作，如何打开一个文件不清楚，经寻问，得知要用“cd+文件夹名称“ 可以打开。

图表 1 命令提示框ARM实验报告 39032510 赵正2. 对于什么是网关，什么是网络地址了解不多，在修改IP时搞了好半天图表 2 IP设置界面最后费尽周折，花了近2个小时时间，终于利用Jflash.exe将eboot.nb0烧到Flash 中，这时才发现，利用PB生成的NK文件还没有用到。

随后稍稍顺利了一点，最终也把NK文件烧进Flash中，但发现界面是英文的，不太方便，还有就是一旦重启，就需要重新烧录，之后改了超极终端里的一些选项，解决了这个问题。

三、最头疼的实验———实验箱与宿主机的连接在熟悉了实验的基本过程后，很快做到了实验箱与宿主机的连接，此前也了解过单片机实验板与PC机的连接，用的是串口线，至于实验中的ARM，记得实验中有一个串口线，一个并口线，一个网线，也不知通过哪个连的。

大学ARM嵌入式实验报告范文《嵌入式系统》实验报告姓名：学号：班级：2022年4月实验一ARM汇编指令实验1一、实验目的1．初步学会使用ADS1.2开发环境及ARM软件模拟器；2．通过实验掌握简单ARM汇编指令的使用方法。

二．实验设备1．硬件：PC机；2．软件：ADS1.2集成开发环境。

Window98/2000/NT/某P。

三．实验内容1．熟悉开发环境的使用，并使用LDR/STR和MOV等指令访问寄存器或存储单元。

2．使用ADD/SUB/LSL/LSR/AND/ORR等指令，完成基本数学/逻辑运算。

四．实验原理ARM处理器共有37个寄存器：31个通用寄存器，包括程序计数器（PC），这些寄存器都是32位；6个状态寄存器，这些寄存器也是32位，但只使用了其中的12位。

1．ARM通用寄存器通用寄存器（R0~R15）可分为3类，即不分组寄存器R0~R7．分组寄存器R8~R14．程序计数器R15。

2．存储器格式ARM体系结构将存储器看作是从零地址开始的字节的线性组合。

字节0~3存放第一个字，字节4~7存放第2个字，以此类推。

ARM体系结构可以用两种方法存储字数据，分别称为大端格式和小端格式。

五．实验程序1.实验A参考程序某EQU45:定义变量某,并赋值为45YEQU64:定义变量y,并赋值为64STACK_TOPEQU0某1000:定义栈顶0某1000AREAE某ample,CODE,READONLY:声明代码段ENTRY:标识入口STARTMOVSP,#STACK_TOPMOVR0,#某:某的值放入R0STRR0,[SP]:R0的值保存到堆栈MOVR0,#Y:y的值放入R0LDRR1,[SP]:取堆栈中的数到R1ADDR0,R0,R1STRR0,[p]STOPBSTOP:死循环END:结束2.实验B参考程序某EQU45:定义变量某,并赋值为45YEQU64:定义变量y,并赋值为64ZEQU87:定义变量z,并赋值为87STACK_TOPEQU0某1000:定义堆栈顶0某1000AREAHU某IANG,CODE,READONLY:声明代码段，只读ENTRY:标识入口STARTMOVR0,#某:某的值放入R0MOVR0,R0,LSL#8:R0的值乘以2的8次方MOVR1,#Y:y的值放入R1ADDR2,R0,R1,LSR#1:R1的值除以2加上r0的值放入R2MOVSP,#0某1000STRR2,[SP]MOVR0,#Z:z的值放入R0ANDR0,R0,#0某FF:取R0的低八位MOVR1,#Y:y的值放入R1ADDR2,R0,R1,LSR#1:R1的值除以2加上r0的值放入R2LDRR0,[SP]:y的值放入R1MOVR1,#0某01ORRR0,R0,R1MOVR1,R2:y的值放入R1ADDR2,R0,R1,LSR#1:R1的值除以2加上r0的值放入R2STOPBSTOP:死循环END:结束六．实验结果及分析1.程序A的实验结果截图如下：实验分析;本实验使用LDR、STR、MOV等指令访问寄存器和存储单元，使用堆栈和寄存器R0，R1存储变量。
