贵州飞尚能源有限公司金沙县白坪煤矿瓦斯抽采达标评判报告工作面名称: 11203回风顺槽评判范围：220m～280m段编制人：李永强编制日期:2014年11月13日瓦斯抽采达标评判报告会审表编制单位白坪煤矿通风安全部编制人李永强抽采达标评判结论根据《防治煤与瓦斯突出规定》、《煤矿瓦斯抽采达标暂行规定》和《煤矿瓦斯抽采基本指标》的要求，对11203回风顺槽220m～280m段进行了瓦斯抽采达标评判，均符合以上要求，各项指标均在临界值以下，各项条件均已达标，所以判定11203回风顺槽掘进工作面220m～280m 段瓦斯抽采达标。
会审意见通风安全部意见生产矿长意见机电矿长意见安全矿长意见总工程师意见矿长意见目录一、工作面概况 (5)二、主要瓦斯基础参数 (5)三、瓦斯抽放情况 (6)四、瓦斯抽采达标评判程序 (7)五、瓦斯抽采基础条件 (8)六、预抽煤层瓦斯效果评判 (9)（一）抽采钻孔有效控制范围界定 (9)（二）抽采钻孔布孔均匀程度评价 (10)（三）抽采瓦斯效果评判指标测定 (10)1、评价单元划分 (10)2、瓦斯抽采率计算 (11)3、瓦斯抽采后煤的残余瓦斯含量 (11)4、抽采后煤的残余瓦斯压力 (12)5、煤层可解吸瓦斯量 (13)6、预抽后实测残余瓦斯含量 (14)（四）、抽采效果达标评判 (14)（五）、抽采达标评判结论 (14)附1：CJZ-70单孔抽采参数测量数据查询统计表附2：11203回风顺槽220m～280m区域防突措施抽放钻孔竣工图11203回风顺槽220m～280m块段瓦斯抽采达标评判报告为认真落实“通风可靠，抽采达标，监控有效，管理到位”瓦斯综合治理体系的建设，全面提升矿井瓦斯治理水平，有效防范和遏制瓦斯事故。
为保证11203回风顺槽掘进工作面安全生产，科学有效治理矿井瓦斯，根据《防治煤与瓦斯突出规定》和《煤矿瓦斯抽采达标暂行规定》要求，依据11203回风顺槽现场直接测定残余瓦斯含量、抽采达标竣工验收资料和防突队人员测定资料，特编制11203回风顺槽掘进工作面瓦斯抽采达标评判报告。
矿井瓦斯检测仪及其使用教案矿井瓦斯监测仪及其使用第一节光学瓦斯检测仪及其使用一、光学甲烷检测仪的特点及构造1、光学甲烷检测仪的功能和特点光学甲烷检测仪是用来测定甲烷浓度，也可测定其他气体浓度的一种仪器。
按其测量甲烷浓度的范围，分为0~10%（精度0.01%）和0~100%（精度0.1%）两种。
这种仪器的特点是携带方便，操作简单，安全可靠，但构造复杂，维修不便。
2、光学甲烷检测仪的构造光学甲烷检测仪有很多种类，我国生产的主要有AQG-1型和AWJ型，其外形和内部构造基本相同。
AQG-1型甲烷检测仪外形是个矩形盒子，由气路、光路和电路三大系统组成。
（1）、气路系统。
由吸气管、进气管、水分吸收管、二氧化碳吸收管、吸气橡皮球、气室和毛细管等组成。
（2）、光路系统。
由光源、聚光镜、平面镜、平行玻璃、气室、折光棱镜组、反射棱镜组、望远镜系统组成。
（3）、电路系统。
其功能和作用是为光路提供电源。
该系统由电池、灯泡、光源盖、光源电门和微读数电门等组成。
瓦斯鉴定器主要部件的名称、作用：照明装置组：是仪器产生干涉条纹的光源部分，灯泡的额定电压1.35V，0.3A带光屏的聚光镜组：汇集光源，使之增强亮度。
平面镜组：光线经过此镜分裂为两束光线，由于镜座的作用，该镜向后倾斜55度。
折光棱镜组：将平面镜射出的两列光束经两次90度反射后，折回平面镜上。
反射棱镜组：用于调节光谱的位置。
物镜组：调节镜座可使干涉条纹在分化版上成像清晰测微镜组：转动微动手轮时，因齿轮带动刻度盘和测微玻璃座，使其偏转，产生光线的偏折，使干涉条纹移动主要供测定1%以下的微数使用。
目镜组：起放大作用，便于观察。
通过旋转镜座调节视度，看清光谱。
在0~10%范围共2１道刻线吸收管组：内吸收管装有氯化钙或硅胶，用以吸收水分；外吸收管装纳石灰，用以吸收CO2。
气室组：共分三格两侧为空气室，中间为瓦斯室为平衡气室内的大气压力，装有盘型管。
按钮组：分为上下两个按钮，分别用来控制测微和光源系统的照明电路。

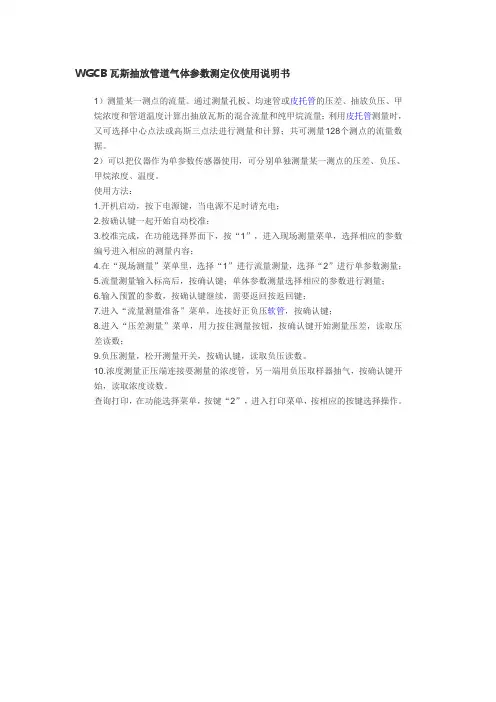

WGCB瓦斯抽放管道气体参数测定仪使用说明书
1）测量某一测点的流量。
通过测量孔板、均速管或皮托管的压差、抽放负压、甲烷浓度和管道温度计算出抽放瓦斯的混合流量和纯甲烷流量；利用皮托管测量时，又可选择中心点法或高斯三点法进行测量和计算；共可测量128个测点的流量数据。
2）可以把仪器作为单参数传感器使用，可分别单独测量某一测点的压差、负压、甲烷浓度、温度。
使用方法：
1.开机启动，按下电源键，当电源不足时请充电；
2.按确认键一起开始自动校准；
3.校准完成，在功能选择界面下，按“1”，进入现场测量菜单，选择相应的参数
编号进入相应的测量内容；
4.在“现场测量”菜单里，选择“1”进行流量测量，选择“2”进行单参数测量；
5.流量测量输入标高后，按确认键；单体参数测量选择相应的参数进行测量；
6.输入预置的参数，按确认键继续，需要返回按返回键；
7.进入“流量测量准备”菜单，连接好正负压软管，按确认键；
8.进入“压差测量”菜单，用力按住测量按钮，按确认键开始测量压差，读取压
差读数；
9.负压测量，松开测量开关，按确认键，读取负压读数。
10.浓度测量正压端连接要测量的浓度管，另一端用负压取样器抽气，按确认键开
始，读取浓度读数。
查询打印，在功能选择菜单，按键“2”，进入打印菜单，按相应的按键选择操作。
