摇表的使用及注意事项

摇表使用方法

摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。使用方法及注意事项如下：

1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。

2、用摇表测试高压设备的绝缘时，应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。并且要查明线路或电气设备上无人工作后方可进行。

4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。

5、测量前应对摇表进行开路校检。摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。说明摇表功能良好，可以使用。

6、测试前必须将被试线路或电气设备接地放电。测试线路时，必须取得对方允许后方可进行。

7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。

8、测试过程中两手不得同时接触两根线。

9、测试完毕应先拆线，后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏。

10、测试完毕后，应该对被测试电路发电，以防止电击伤人。

11、 雷电时，严禁测试线路绝缘。 如何正确使用高压验电器验电

高压验电器是用来检查高压线路和电力设备是否带电的工具，是变电所常用的最基本的安全用具。高压验电器一般以辉光作为指示信号。新式高压验电器，也有靠音响或语言作为指示的。高压验电器由金属工作触头、小氖泡、电容器、手柄等组成。验电是保证在全部停电或部分停电的的电气设备上工作人员安全的重要技术措施之一.随着"关注安全,关爱生命"的安全生产工作理念不断深入贯彻落实.我局结合本单位实际对验电制订了更严格更详细的规定.在实际应用中取得了良好的效果.验电有关规定介绍如下：

电工摇表的使用方法

电工摇表是一种用于测试电气线路是否通电的工具，它在电气维修和安装中起着重要的作用。本文将介绍电工摇表的使用方法，包括准备工作、测试步骤和注意事项。

首先，使用电工摇表之前，需要进行一些准备工作。首先，检查电工摇表的外观是否完好，确保表壳没有破损，表盘清晰可读，测试引线没有断裂等。其次，检查电工摇表的电池是否有电，确保能够正常工作。最后，确认测试电路已经断电，并采取必要的安全措施，如戴好绝缘手套等。

接下来，进行电工摇表的测试步骤。首先，将电工摇表的测试引线分别连接到待测试的电路的两个端点。然后，选择合适的测试范围，如交流电或直流电，并调整电工摇表的测量档位。接着，观察电工摇表的表盘，记录下测试结果。最后，根据测试结果判断电路是否通电，并采取相应的维修或安装措施。

在使用电工摇表时，需要注意一些事项。首先，要确保测试引线连接牢固，避免接触不良导致测试结果不准确。其次，在测试过程中要小心操作，避免触及带电部分，以免发生触电事故。最后，使用完毕后要及时清洁和保管好电工摇表，以确保下次使用时能够正常工作。

总之，电工摇表是电气维修和安装中必不可少的工具，正确的使用方法能够确保工作的顺利进行，并提高工作效率。希望本文介绍的电工摇表的使用方法能够对大家有所帮助，谢谢阅读！

摇表的使用

（1）校表。测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“l”和“e”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“g”端，并将“g”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（zc-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。

（5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。

参考资料：/view/1325063.htm

绝缘电阻表(兆欧表)使用方法

现代生活日新月异,人们一刻也离不开电。在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。当受热和受潮时,绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。判断其绝缘程度是否满足设备需要。普通电阻的测量通常有低电压下测量和高电压下测量两种方式。而绝缘电阻由于一般数值较高（一般为兆欧级）。在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。兆欧表也叫绝缘电阻表。它是测量绝缘电阻最常用的仪表。它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。兆欧表用于测量绝缘电阻即方便又可靠。但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

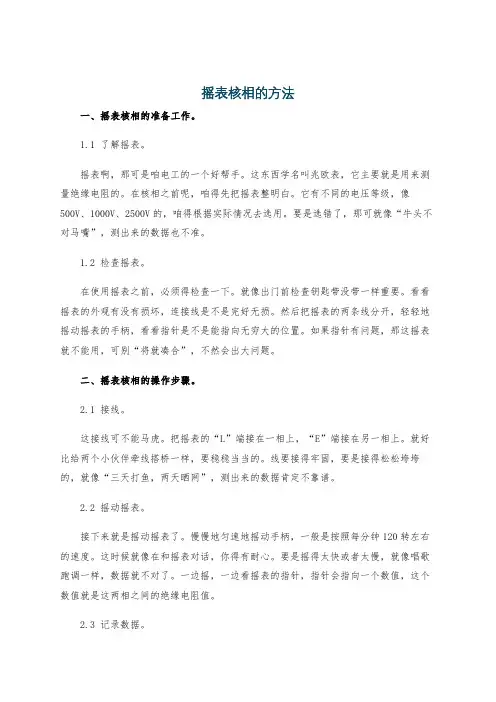

摇表核相的方法

一、摇表核相的准备工作。

1.1 了解摇表。

摇表啊，那可是咱电工的一个好帮手。这东西学名叫兆欧表，它主要就是用来测量绝缘电阻的。在核相之前呢，咱得先把摇表整明白。它有不同的电压等级，像500V、1000V、2500V的，咱得根据实际情况去选用。要是选错了，那可就像“牛头不对马嘴”，测出来的数据也不准。

1.2 检查摇表。

在使用摇表之前，必须得检查一下。就像出门前检查钥匙带没带一样重要。看看摇表的外观有没有损坏，连接线是不是完好无损。然后把摇表的两条线分开，轻轻地摇动摇表的手柄，看看指针是不是能指向无穷大的位置。如果指针有问题，那这摇表就不能用，可别“将就凑合”，不然会出大问题。

二、摇表核相的操作步骤。

2.1 接线。

这接线可不能马虎。把摇表的“L”端接在一相上，“E”端接在另一相上。就好比给两个小伙伴牵线搭桥一样，要稳稳当当的。线要接得牢固，要是接得松松垮垮的，就像“三天打鱼，两天晒网”，测出来的数据肯定不靠谱。

2.2 摇动摇表。

接下来就是摇动摇表了。慢慢地匀速地摇动手柄，一般是按照每分钟120转左右的速度。这时候就像在和摇表对话，你得有耐心。要是摇得太快或者太慢，就像唱歌跑调一样，数据就不对了。一边摇，一边看摇表的指针，指针会指向一个数值，这个数值就是这两相之间的绝缘电阻值。

2.3 记录数据。 看到指针稳定在一个数值之后，就赶紧把这个数值记录下来。这数据就像宝藏一样珍贵，可不能记错了。要是记错了，那后面的工作就全乱套了，就成了“一着不慎，满盘皆输”。

三、摇表核相后的注意事项。

3.1 拆线。

测量完了之后，要小心翼翼地把线拆下来。就像拆礼物一样，轻拿轻放。线拆下来之后要整理好，不能乱糟糟的，要是弄得像“一团乱麻”，下次再用的时候又得费半天劲。

3.2 摇表的存放。

最后就是摇表的存放了。把摇表放在干燥、通风的地方，就像给它找个舒服的小窝一样。可不能把它放在潮湿或者有腐蚀性气体的地方，不然摇表很容易损坏，那就“得不偿失”了。咱得好好爱护这个小帮手，下次要用的时候它才能好好地为咱服务。
