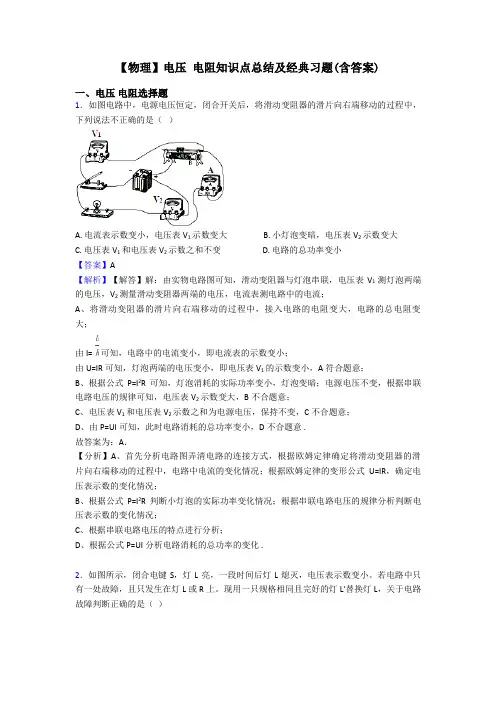

一、电压 电阻选择题

1．如图所示的电路中，电源电压不变，电表都是理想的电表，当闭合开关S后，电路中的电表变化情况是（ ）

A. V1示数减小，V2示数减少，A示数减小 B. V1示数增大，V2示数不变，A示数增大

C. V1示数减小，V2示数不变，A示数增大 D. V1示数增大，V2示数增大，A示数减小

【答案】 C

【解析】【解答】解：由电路图可知，开关断开时，电路断路，两电压表均测电源的电压；

当开关闭合时，两灯泡串联，电压表V1测L2两端的电压，电压表V2测电源的电压，电流表测电路中的电流；

∵电压表V2始终测电源的电压，

∴开关S闭合后，电压表V2的示数不变，故AD不正确；

开关断开时电压表V1测电源的电压，开关闭合后V1测串联电路中L2两端的电压，

∵串联电路中总电压等于各分电压之和，

∴开关S闭合后，电压表V1的示数减小，故B不正确；

∵开关断开时电路断路、电流表的示数为0A，开关闭合后电流表测串联电路中的电流，

∴开关S闭合后，电流表的示数增大，故C正确．

故选C．

【分析】由电路图可知，开关断开时，电路断路，两电压表均测电源的电压；当开关闭合时，两灯泡串联，电压表V1测L2两端的电压，电压表V2测电源的电压，电流表测电路中的电流；根据电源的电压可知电压表V2示数的变化，根据串联电路的电压特点可知电压表V1示数的变化，根据电路的通断可知电流表示数的变化．

2．将一根铜导线拉长，变大的是它的（ ）

A. 质量 B. 电阻 C. 密度 D. 横截面积

【答案】 B

【解析】【解答】A、将一根铜导线拉长后，形状发生变化，但所含物质多少没有变化，所以质量不变，A不符合题意；

B、将一根铜导线拉长后，长度变长了，横截面积变小了，所以它的电阻变大了，B符合题意； C、将一根铜导线拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，C不符合题意；

D、可以将铜导线看成圆柱体，将一根铜导线拉长后，长度变长了，体积不变，所以横截面积变小了，D不符合题意；

故答案为：B。

【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.

3．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（ ）

A. 电压表V的示数不变，R1断路 B. 电压表V的示数不变，R1短路

C. 电流表A1的示数不变，R2断路 D. 电流表A2的示数不变，R2短路

【答案】 C

【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：

A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；

B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2 ， B不符合题意；

C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；

D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．

故答案为：C．

【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.

4．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（ ）

A. 1.2 V 4.8 V B. 6 V 1.2 V C. 1.2 V 6 V D. 4.8 V 1.2 V

【答案】 D

【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.

【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

5．下列教材中的探究实验，不需要控制电流一定的是（ ）

A. 探究导体电阻与长度的关系 B. 探究通电导体产生的热量与电阻的关系

C. 探究电功与电压的关系 D. 探究电磁铁磁性强弱与线圈匝数的关系

【答案】 A

【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；

B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；

C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；

D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．

故答案为：A．

【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；

（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．

6．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（ ）

A. 电压表V1示数变小，电压表V2示数变大 B. 电流表A示数变小，电压表V1示数不变

C. 电流表A示数不变，灯泡L亮度变亮 D. 电压表V1示数不变，灯泡L亮度变暗

【答案】A

【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流； 将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，

∵I= ，

∴电路中的电流变小，即电流表的示数变小，

∵U=IR，

∴灯泡两端的电压变小，即V1的示数变小，

∵串联电路中总电压等于各分电压之和，且电源电压保持不变，

∴滑动变阻器两端的电压变大，即电压表V2的示数变大，

∵P=UI，且灯泡的亮暗取决于实际功率的大小，

∴灯泡的实际功率变小，灯泡变暗．

故选A．

【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．

7．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（ ）

A. 向M移动 B. 向N移动 C. 保持不动 D. 无法实现

【答案】A 【解析】【解答】解：由P= 可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，

∵I= ，

∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，

∵串联电路中总电压等于各分电压之和，

∴此时灯泡分得的电压小于3V，

使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．

故选A．

【分析】根据P= 比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．

8．电压表只用来测量灯泡L2的电压，下列正确的是（ ）

A. B. C.

D.

【答案】 C

【解析】【解答】A、由图知，电压表与灯L1串联后再与灯L2并联，A不符合题意；

B、两灯泡串联，电压表测灯L1的电压；B不符合题意；

C、两灯泡串联，电压表只与L2并联，且电压表的正负接线柱连接正确，则电压表只测量灯泡L2的电压，C符合题意；

D、两灯泡并联，因并联电路中各支路两端的电压相等，所以电压表也测量L1的电压，D不符合题意；

故答案为：C

【分析】电压表只用来测量灯泡L2的电压，电压表应只与L2并联，且电流从电压表的正接线柱流入，从负接线柱流出，据此分析解答.

9．图中，电阻箱的示数为（ ）

A. 2020Ω B. 20Ω C. 2012Ω D. 2200Ω

【答案】A

【解析】【解答】解：×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是2，×1的位置对应的数是0，电阻箱的示数为2020Ω． 故选A．

【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加即可．

10．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ）

A. U1=U2+U3 B. U1=U2=U3 C. U1＞U2＞U3 D. U3＞U2＞U3
