3吨叉车技术参数

叉车技术协议

一、 主要配置参数：

2吨电动平叉叉车2台技术要求

A．交流电机

B．电池国产火炬牌或进口电池容量48V630AH以上

C．起开高度：3米 叉长：1.2米

D．电控换挡

E．备件：前后轮胎各一套/台（含轮辋）电池1组 /台

F．保修期一年（不限使用小时）

G．轮胎前后使用实心轮胎

H. 备用电池1组48V630AH（共3组电池）

I. 更换电池要求从车辆侧面移出

3吨电动平叉叉车2台技术要求

A．交流电机

B．电池国产火炬牌或进口电池容量80V500AH以上

C．起开高度：4.5米（三节缸） 叉长：1.6米（带侧移）

D．电控换挡

E．备件：前后轮胎各一套/台（含轮辋）电池1组 /台

F．保修期一年（不限使用小时）

G．轮胎前后使用实心轮胎

H．更换电池要求从车辆侧边移出。

二、 设备验收：

1、 设备安装完成后，进行试用，试用的同时对系统进行最终调整。达到要求后，交付双方进行设备使用。

2、 设备连续使用一个月无故障后，双方进行设备的正式验收。

三、 设备资料

1、 数量为2套；

2、 设备各独立组成部分机械图、易损件图、电器原理图、工作原理图、接线图、元器件位置图、液压原理图。

3、 上述图纸反应出的设备部件零件，必须提供型号，生产厂家，设备使用数量；购买定货号等。

4、 全部易损件备件明细表。

5、 设备资料必须和现场的设备是一致的，最终版的；

6、 供方提供的资料必须是可用的；

7、 以上资料要求全部为中文每套设备1套（纸质）。

8、 全部资料在设备发运时间时发运，在安装期间如果发生改动，有供方必须将改动的资料给予补充。

四、 设备质保

1、 质保期内

A 供方对设备提供质量保证：设备整机自验收合格之日起保修1年。

B 保修期内，非人为原因造成的设备故障由供方无偿维修、非人为原因造成的备件更换由供方无偿提供。若因人为原因造成损坏，部件费用由需方承担，但供方必须积极提供技术支持和服务。

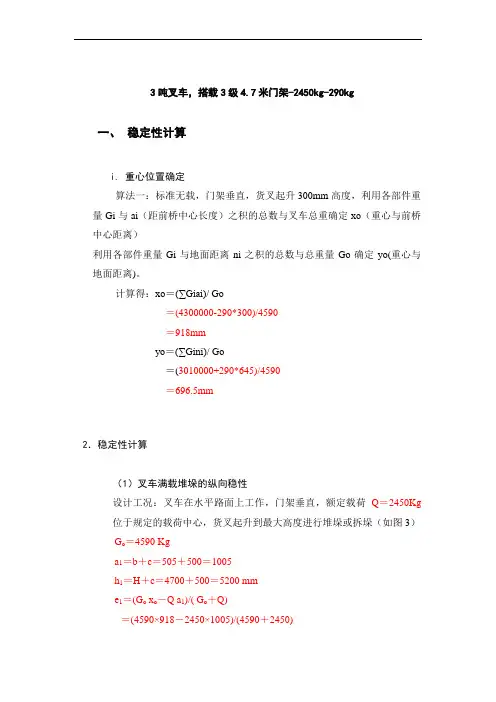

3吨叉车，搭载3级4.7米门架-2450kg-290kg

一、 稳定性计算

i. 重心位置确定

算法一：标准无载，门架垂直，货叉起升300mm高度，利用各部件重量Gi与ai（距前桥中心长度）之积的总数与叉车总重确定xo（重心与前桥中心距离）

利用各部件重量Gi与地面距离ni之积的总数与总重量Go确定yo(重心与地面距离)。

计算得：xo＝(∑Giai)/ Go

＝(4300000-290*300)/4590

＝918mm

yo＝(∑Gini)/ Go

＝(3010000+290*645)/4590

＝696.5mm

2．稳定性计算

（1）叉车满载堆垛的纵向稳性

设计工况：叉车在水平路面上工作，门架垂直，额定载荷Q＝2450Kg位于规定的载荷中心，货叉起升到最大高度进行堆垛或拆垛（如图3）

Go＝4590 Kg

a1＝b＋c＝505＋500＝1005

h1＝H＋c＝4700＋500＝5200 mm

e1＝(Go xo－Q a1)/( Go＋Q)

＝(4590×918－2450×1005)/(4590＋2450)

＝248.8mm

hg1＝(Go yo＋Q h1)/( Go＋Q)

＝(4590×696.5＋2450×5200)/（4590+2450)

＝2263mm

tgθ1＝e1/hg1＝248.8/2263×100%

＝11%

∵tgθ1＝11%＞4%

∴合格

∴叉车满载堆垛时纵向稳定性合格。

（2）叉车满载运行时的纵向稳定性

计算工况：满载货叉起升300mm，门架在后倾最大角θ＝6 o，

叉车在平道上以最大速度运行，紧急制动（见图4）

a2＝1005mm

h2＝780mm

e2＝(Go xo－Q a2)/( Go＋Q)

＝(4590×918－2450×1005)/(4590＋2450)

叉车参数设计

技术参数

叉车的技术参数是用来表明叉车的结构特征和工作性能的。主要技术参数有：额定起重量、载荷中心距、最大起升高度、门架倾角、最大行驶速度、最小转弯半径、最小离地间隙以及轴距、轮距等。

1、额定起重量：叉车的额定起重量是指货物重心至货叉前壁的距离不大于载荷中心距时，允许起升的货物的最大重量，以t (吨)表示。当货叉上的货物重心超出了规定的载荷中心距时，由于叉车纵向稳定性的限制，起重量应相应减小。

2、载荷中心距：载荷中心距是指在货叉上放置标准的货物时，其重心到货叉垂直段前壁的水平距离，以mm(毫米)表示。对于1t叉车规定载荷中心距为500mm。

3、最大起升高度：最大起升高度是指在平坦坚实的地面上，叉车满载，货物升至最高位置时，货叉水平段的上表面离地面的垂直距离。

4、门架倾角：门架倾角是指无载的叉车在平坦坚实的地面上，门架相对其垂直位置向前或向后的最大倾角。前倾角的作用是为了便于叉取和卸放货物；后倾角的作用是当叉车带货运行时，预防货物从货叉上滑落。一般叉车前倾角为3°~6°，后倾角为10°～12°。

5、最大起升速度：叉车最大起升速度通常是指叉车满载时，货物起升的最大速度，以m/min (米/分) 表示。提高最大起升速度，可以提高作业效率，但起升速度过快，容易发生货损和机损事故。目前国内叉车的最大起升速度已提高到20m/min。

6、最高行驶速度；提高行驶速度对提高叉车的作业效率有很大影响。对与起重量为1t的内燃叉车，其满载时最高行驶速度不少于17m/min。

7、最小转弯半径：当叉车在无载低速行驶、打满方向盘转弯时，车体最外侧和最内侧至转弯中心的最小距离，分别称为最小外侧转弯半径Rmin外和最小内侧转弯半径rmin内。最小外侧转弯半径愈小，则叉车转弯时需要的地面面积愈小，机动性愈好。

8、最小离地间隙：最小离地间隙是指车轮以外，车体上固定的最低点至地面的距离，它表示叉车无碰撞地越过地面凸起障碍物的能力。最小离地间隙愈大，则叉车的通过性愈高。

- 1 - 3吨叉车货叉标准尺寸

3吨叉车货叉标准尺寸

一、3吨叉车货叉尺寸

1、标准尺寸：

a) 叉长： 5.5米

b) 叉宽： 1590mm

c) 叉深： 800mm

d) 叉高： 1020mm

e) 垫板高度： 100mm

2、非标尺寸：

a) 叉长： 6米

b) 叉宽： 1740mm

c) 叉深： 1000mm

d) 叉高： 1180mm

e) 垫板高度： 100mm

二、3吨叉车货叉安装要求

1、对叉车货叉尺寸的要求：

a) 扁平度： <0.2mm/m

b) 垂直度： <0.2mm/m

c) 斜度： <0.2mm/m

d) 偏转度： <0.2mm/m

2、对叉车货叉安装的要求： - 2 - a) 叉车货叉的正确安装要求有：

1）叉车货叉安装必须在生产厂家、客户指定的安装地点；

2）叉车货叉安装前，必须对每条叉车货叉进行严格的检查，确保叉车货叉尺寸正确，齐全无损；

3）叉车货叉安装时，应按生产厂家技术文件规定的要求，采用专用工具安装，确保叉车货叉安装稳固；

4）叉车货叉安装后，应根据叉车货叉的特性，采取有效的安全措施，保证叉车货叉在使用过程中安全可靠；

5）叉车货叉安装后，应进行严格的交接检查，确保叉车货叉安装正常、安全可靠。

b) 叉车货叉的有效使用要求有：

1）叉车货叉只能用于规定的作业场所，不得用于非规定的场所；

2）叉车货叉在使用过程中，不允许超载；

3）叉车货叉在使用过程中，不允许超速；

4）叉车货叉在使用过程中，应遵守安全操作规程，并注意安全；

5）叉车货叉安装后，使用单位需要对叉车货叉进行定期检查和维护，以确保叉车货叉的安全使用。
