简易数字电压表毕业论文答辩ppt课件

目录第一部分设计任务与调研 (1)1、毕业设计的主要任务 (1)2、设计的思路、方法 (1)3、调研相关的资料 (2)4、调研的目的和总结 (2)第二部分设计说明 (3)1、理论分析 (3)1.1 AT89C51单片机概述 (3)1.2 AD转换器工作原理 (5)1.3 ADC0809介绍 (7)1.4 四位LED数码管介绍 (9)2、系统硬件设计 (10)2.1单片机晶振电路 (10)2.2单片机复位电路 (10)2.3 LED显示电路 (11)2.4数字电压表硬件接线 (12)2.5焊接元件元件介绍 (13)3、系统软件设计 (14)3.1程序流程图 (14)3.2 A/D转换子程序 (14)3.3 显示子程序 (15)第三部分设计成果 (16)1、数字电压表仿真程序 (16)2、软件调试 (18)2.1 Keil软件调试程序 (18)2.2 Proteus软件仿真调试 (19)3、硬件调试 (20)第四部分结束语 (21)第五部分致谢 (22)第六部分参考文献 (23)第一部分设计任务与调研1、毕业设计的主要任务本课题要求设计一个能正确测量模拟电压0-5v，误差<1%，利用ADC 0809采样输入的模拟量，转换后的电压值显示在4位数码管上。

具体要求如下。

（1）采用51单片机进行控制，显示采用LED显示，设计硬件电路。

（2）设计硬件结构框图，在proteus仿真系统上搭建设计平台。

（3）下载程序至设计平台，调试程序，实现程序功能。

（4）购买元器件焊接制作电路板。

（5）下载烧录程序至电路板中进行测试。

（6）撰写毕业设计成果报告，进行毕业答辩。

2、设计的思路、方法用ADC0809作为采样输入，经过模数转换后送到单片机，然后有单片机给数码管输入数字信号，控制数码管显示。

通过优化程序、提高硬件精度等级、校正基准电压等方法使得测量误差<1%。

进行根据设计任务的要求，选用合适的单片机型号和其他元件，然后在proteus仿真软件上画出电路原理图，利用keil软件编写控制程序后下载程序到仿真软件进行调试，通过调试结果反馈信息再修改调整控制程序和硬件电路，最后制作基于单片机控制的数字电压表电路板，电路板制作完成后进行测试和测量。

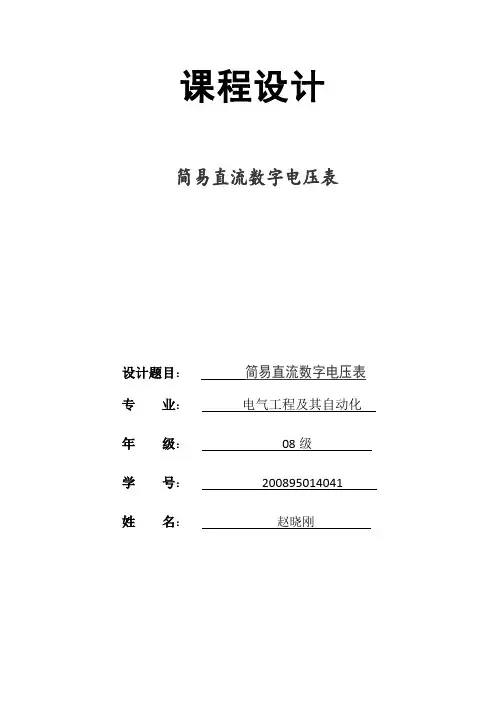

课程设计简易直流数字电压表设计题目：简易直流数字电压表专业：电气工程及其自动化年级：08级学号：**************：***目录引言 (1)1 设计目的和要求 (3)1.1 设计目的 (3)1.2 设计内容及要求 (3)2 数字电压表的基本原理 (3)2.1 数字电压表组成电路 (3)2.2 系统功能 (4)3 元器件的介绍 (5)3.1132A/D转换器MC14433的介绍 (5)3.2MC14433引脚功能说明 (8)3.3 七段锁存—译码—驱动器MC4511的介绍 (10)3.4 七路达林顿驱动器阵列MC1413的介绍 (12)3.5 高精度低漂移能隙基准电源MC1403的介绍 (12)4 课程设计调试的要点 (12)4.1 电路调试 (12)4.2 功能调试 (13)5 课程设计器材和供参考选择的元器件 (13)6 课程设计报告结论 (13)6.1 按设计内容要求整理实验数据及调试中的波形 (14)6.2 画出设计内容中的电路图、接线图 (15)6.3 总结设计数字电压表的体会 (15)引言传统的模拟式（即指针式）电压表已有100多年的发展史，虽然不断改进与完善，仍无法满足现代电子测量的需要，数字电压表自1952年问世以来，显示强大的生命力，现已成为在电子测量领域中应用最广泛的一种仪表。

数字电压表简称DVM（Digital Voltmeter），它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。

智能化数字电压表则是最大规模集成电路（LSI）、数显技术、计算机技术、自动测试技术（ATE）的结晶。

一台典型的直流数字电压表主要由输入电路、A/D转换器、控制逻辑电路、计数器（或寄存器）、显示器，以及电源电路等级部分组成，如下图1-1所示：图1-1 直流数字电压表的基本方框图其中A/D转换器是数字电压表的核心，xu表示其输入。

它的数字输出可由打印机记录，也可以送入计算机进行数据处理。

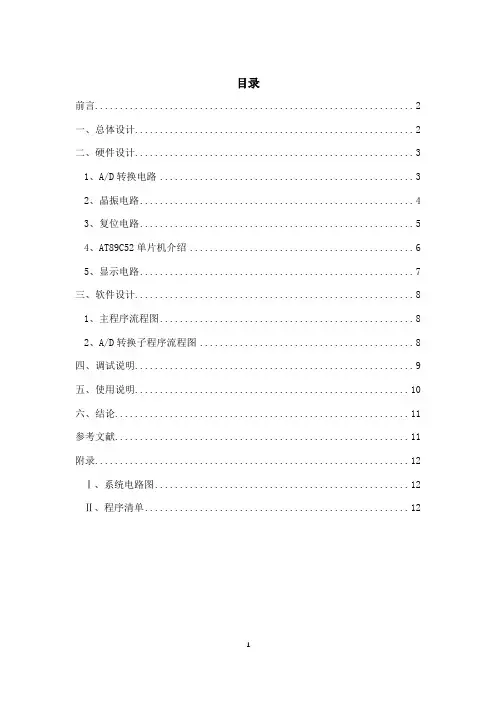

目录前言 (2)一、总体设计 (2)二、硬件设计 (3)1、A/D转换电路 (3)2、晶振电路 (4)3、复位电路 (5)4、AT89C52单片机介绍 (6)5、显示电路 (7)三、软件设计 (8)1、主程序流程图 (8)2、A/D转换子程序流程图 (8)四、调试说明 (9)五、使用说明 (10)六、结论 (11)参考文献 (11)附录 (12)Ⅰ、系统电路图 (12)Ⅱ、程序清单 (12)前言本课程设计实现电压数字化测量的方法是模—数（A/D）转换，本设计将用AD 转换芯片ADC0808对模拟信号进行转换，AD转换芯片ADC0808的基准电压端，被测量电压输入端分别输入基准电压和被测电压。

AD转换芯片ADC0808将被测量电压输入端所采集到的模拟电压信号转换成相应的数字信号。

然后再通过对单片机AT89SC52进行软件编程，使单片机按规定的时序采集这些数字信号，通过一定的算法计算算出被测量电压值，最后驱动数码管进行电压显示。

简易数字电压表可以测量范围0至5伏范围内的8路输入电压值，并在4位LED数码管上轮流显示或选择显示。

其测量最小分辨率为0.02V。

本系统主要包括四大模块：数据采集模块、控制模块、显示模块、A/D转换模块。

一、总体设计因ADC0809在Protues中无法进行仿真，因此选用ADC0808代替ADC0809。

然后选用单片机AT89C52和A/D转换芯片ADC0808实现电压的转换和控制，用四位数码管显示出最后的转换电压结果。

将数据采集接口电路输入电压传入ADC0808数模转换元件，经转换后通过OUT1至OUT8与单片机P0口连接，把转换完的模拟信号以数字信号的信号的形式传给单片机，信号经过单片机处理从LED数码显示管显示。

P3实现通道选择，P2口接数码管位选，P1接数码管，实现数据的动态显示。

二、硬件设计1、A/D转换电路A/D转换的作用是进行模数转换，把接收到的模拟信号转换成数字信号输出。
