计算机控制技术范立男实验指导书
百度文库《计算机控制技术》实验指导书目录实验一：A/D、D/A转换实验 (2)实验二：数字PID实验 (4)实验三：大林算法 (8)实验四：炉温控制实验 (11)实验一：A/D 、D/A 转换实验一、实验目的与要求1、掌握A/D 、D/A 转换原理2、熟悉8位A/D 、D/A 转换的方法。
二、实验类型验证性三、实验原理及说明1、通过数据通道接口板完成8位D/A 转换的实验，转换公式如下：VV K K K V U ref ref o 52/)222(8006677+=+++=例如：数字量=01010001 K 7=0，K 6=1，K 5=0，K 4=1，K 3=0，K 2=0，K 1=0，K 0=1 模拟量0.12/)222(8006677=+++=K K K V U ref o实验中，根据输入的数字量，D/A 转换为模拟量，其结果经A/D 采集并显示在计算机上。
实验示意图见图1-1。
图1-1 实验示意图2、通过数据通道接口板完成8位A/D 转换的实验，转换公式如下： 数字量=模拟量/N 2Vref 。
其中N 是A/D 转换器的位数，Vref 是基准电压。
例如：N=8 Vref= 模拟量= 则数字量=×28=51（十进制）实验中设置的模拟量由D/A 转换取得，此模拟量经A/D转换为数字量，并显示在计算机上。
实验示意图见图1-2。
图1-2 实验示意图序 号 名 称主要用途 1 SAC-CCT 计算机控制技术教学实验系统构成实验所需的硬件电路2PC 机输入参数，观察运行结果五、实验内容和步骤（一）1、将图1-1所示模拟电路连接好，将输入端ui与数据通道接口板上的DA0连接，输出端uo与实验平台信号引出区的IN0孔连接。
（在实验1～4中涉及运放电路板及ui及uo 均按此连线，不再赘述）。
将拔掉短路子J1、J2。
2、启动计算机，运行“系统设置”菜单，选择串口。
（在实验1～4中同此，不再赘述，如不选择，则设为默认值，选择COM1通讯端口。
电气PLC控制技术实训指导书

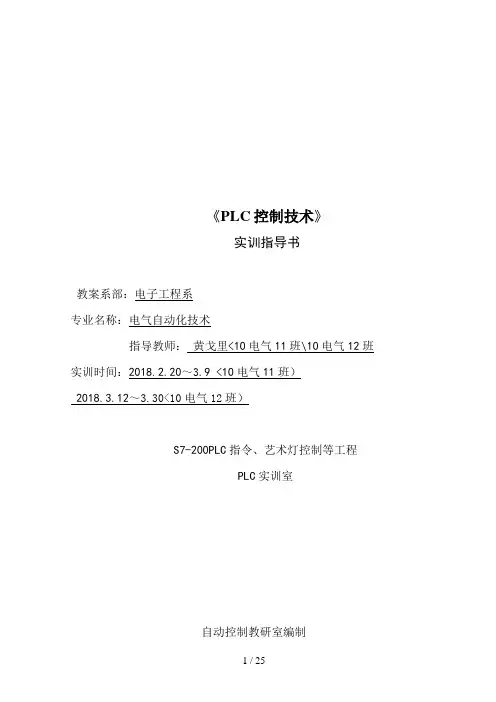

《PLC控制技术》实训指导书教案系部：电子工程系专业名称：电气自动化技术指导教师：黄戈里<10电气11班\10电气12班实训时间：2018.2.20～3.9 <10电气11班）2018.3.12～3.30<10电气12班）S7-200PLC指令、艺术灯控制等工程PLC实训室自动控制教研室编制2018 年8月 27日《PLC控制技术》实训指导书一、实训目的本课程是一门专业必修课，其实践性、应用性很强。
实训环节是必不可少的一个重要环节。
通过可编程PLC控制技术实训，学生应了解可编程PLC的概念、可编程PLC控制系统结构、掌握PLC的接线方式、西门子s7-200系列PLC的编程方法及设计，并能够对简单工程进行程序和接线的设计，从而加深对理论课程的理解和应用。
二、实训任务加深对理论教案内容的理解和掌握，通过基本指令的联系以及个别控制程序的编制达到对课本知识的理解和巩固。
三、实训预备知识PLC原理及应用四、实训的组织管理实训以小组为单位，固定安排座位，两人一组，自由组合，一旦确定不再更改组员及其座位号、计算机号。
五、实训工程简介、实训步骤指导与注意事项本次实训所有工程均基于西门子SIMATIC S7-200 CPU226模块进行。
实训工程一、认识实训设备<一）工程简介本实训目的是认识和熟悉西门子s7-200系列cpu及实验箱的硬件结构。
通过实际对PLC 主机的观察以及对各个部位的讲解来熟悉西门子s7-200系列PLC。
1．可编程序控制器<PC）主机PLC主机面板图如图1-1所示：图1-1在图1-1中：①输出接线端；②输出端口状态指示；③输入接线端；④输入端口状态指示；⑤主机状态指示及可选卡插槽；有三个指示灯SF/DIAG：系统错误，当出现错误时点亮<红色）；RUN ：运行，绿色，连续点亮；STOP : 停止，橙色，连续点亮；可选卡插槽有：EEPROM卡，时钟卡，电池卡；⑥模式选择开关<运行、停止）、模拟电位器、I/O扩展端口；⑦通讯口1；⑧通讯口0；2．实验箱介绍实验箱分上盖和下板两部分组成，所有实验模块均分布在两块PCB板上。
计算机控制技术实验指导书

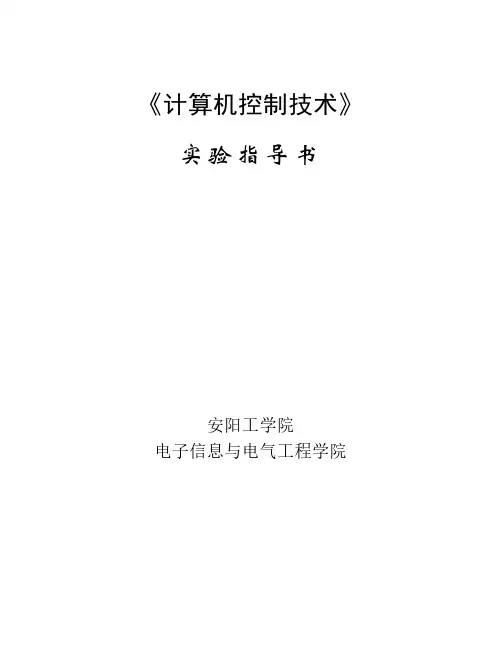

《计算机控制技术》实验指导书安阳工学院电子信息与电气工程学院目录实验一 数字滤波程序设计（设计性）实验二 PID控制器的设计及性能分析实验三 大延迟系统的SIMULINK建模与仿真实验一数字滤波程序设计（设计性）一、实验目的1 掌握数字滤波的设计方法2 培养学生初步的MATLAB编程能力二、实验设备三、实验原理 通过数字滤波来增强其有效信号，消除或减小各种干扰和噪声，从而提高控制精度和系统的可靠性与稳定性。
四、实验内容与要求1 限幅滤波方法：自己构造一个变化缓慢的数字序列作为输入，画图1-1，加入随机干扰，再画图1-2，设计一段限幅滤波程序，并把滤波后的信号画在图1-3，与图1-1进行比较，如果效果不满意，调整程序中的参数，反复调整，直至效果令人满意为止。
（要求三个子图画在一张图片上。
提示：figure，subplot（3，1，1））2 中位值滤波方法：自己构造一个变化缓慢的数字序列作为输入，画图2-1，加入随机干扰，再画图2-2，设计一段中位置滤波程序，并把滤波后的信号画在图2-3，与图2-1进行比较，如果效果不满意，调整程序中的参数，反复调整，直至效果令人满意为止。
（提示：median）3 算术平均滤波方法：自己构造一个变化较快的数字序列作为输入，画图3-1，加入随机干扰，再画图3-2，设计一段算术平均滤波程序，并把滤波后的信号画在图3-3，与图3-1进行比较，如果效果不满意，调整程序中的参数，反复调整，直至效果令人满意为止。
（提示：mean）4 实验完毕后，认真完成实验报告，写出设计的程序并画出相应的图。
实验二 PID控制器的设计及性能分析一、实验目的1 掌握PID控制器的设计方法2 培养学生初步的MATLAB编程能力二、实验设备三、实验原理 PID控制是工业控制中最常用的一种控制规律，通过调整比例系数、积分系数、微分系数，可以得到不同的控制效果。
四、实验内容与要求例：已知某单位负反馈系统开环传递函数如下：如果采用比例（P）控制器进行调节，试绘制比例系数分别为1、4、10、50时的单位阶跃响应曲线，并分析比例控制器对控制系统性能的影响。
计算机控制技术基础实验指导书

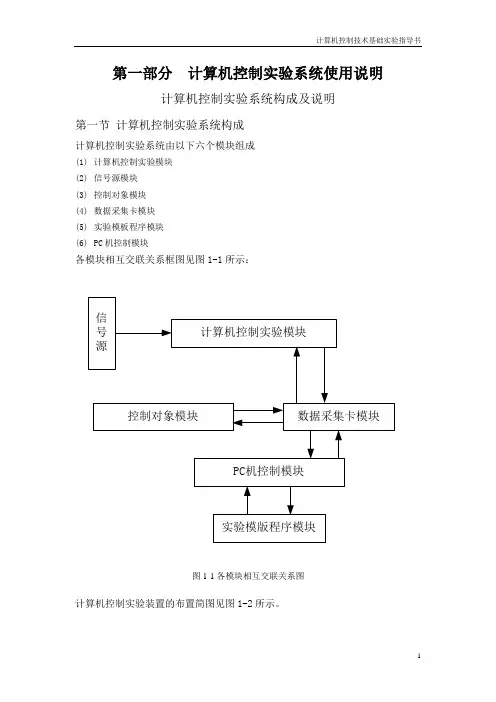

第一部分计算机控制实验系统使用说明计算机控制实验系统构成及说明第一节计算机控制实验系统构成计算机控制实验系统由以下六个模块组成(1)计算机控制实验模块(2)信号源模块(3)控制对象模块(4)数据采集卡模块(5)实验模板程序模块(6)PC机控制模块各模块相互交联关系框图见图1-1所示：图1-1各模块相互交联关系图计算机控制实验装置的布置简图见图1-2所示。
图1-2计算机控制装置简图第二节计算机控制实验系统说明计算机控制实验系统是由上位PC微机（含PCI-1711数据采集卡及驱动软件），ACCC-Ⅲ实验装置，连接电缆线等组成。
1. ACCC-Ⅲ实验装置简介ACCC-Ⅲ实验装置是一个通用的计算机控制实验装置。
它主要包括电源部分U1单元，信号源部分U2单元，与PC机进行通讯的数据处理单元U3,自由插件端子单元U4,模拟电路单元U6~U14以及电机转速、温度、水槽液位控制单元组成，详见附图。
(1) U1电源单元：包括电源开关，保险丝，提供±5V,±15V,0V,1.2~15V可调电压的输出。
(2) U2信号源单元：包括周期性正弦信号,周期性斜坡、方波、抛物线信号，频率幅值可调。
其中斜坡、方波、抛物线信号幅值范围为：0V-10V,频率范围为：0.13Hz-8.3Hz；正弦信号的幅值范围为：0V-5V,频率范围为：低频0.5Hz~81Hz,高频63Hz~10kHz。
(3) U3数据处理单元:PCI-1711数据采集卡在实验装置上的接口端子，通过RS232串行口与上位PC机进行通讯。
(4) U4提供实验所需的电容、电阻、电位器，提供插接电路，可以根据实验需要自行选择连接的元器件。
(5) U5提供16个开关量作为PCI-1711数据采集卡数字量输入的测试信号，16个LED指示灯作为数据采集卡数字量输出控制单元。
(6) U6~U14为运算放大器、电阻及电容等器件组成的模拟电路单元，由场效应管组成的电路用于锁零。
汽车电子控制技术实训指导书

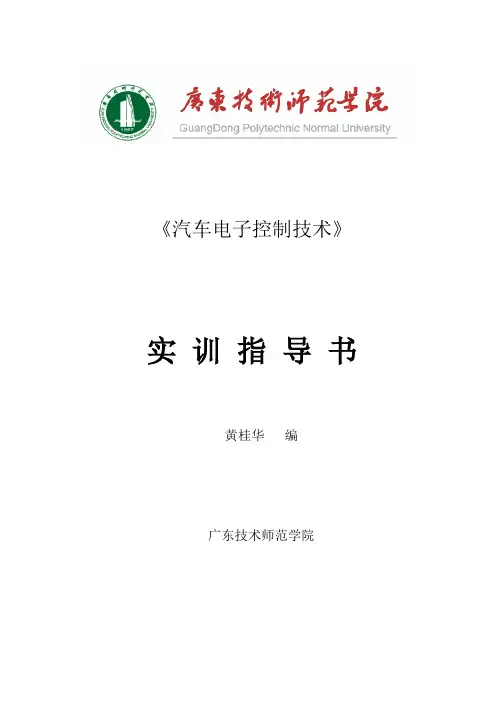

《汽车电子控制技术》实训指导书黄桂华编广东技术师范学院实训纪律要求1、明确实训目的、端正态度、严格遵守校纪校规。
2、努力完成各项实训任务。
3、服从带队教师和实验室管理人员安排。
4、严格遵守实训时间。
5、不迟到、不早退、不打架斗殴。
6、实训期间不穿拖鞋。
7、做好自我身体安全保护，女生长发要扎起。
8、不做危险有害他人身体健康的事情。
9、学生在实训场地内未经许可不准随意搬动机件和乱按电器开关，损坏自赔，严格遵守有关的规章制度。
目录实训课题一：发动机电子控制系统总体结构认识实训课题二：电子燃油系统的检测实训课题三：空气流量计的检测实训课题四：节气门位置传感器的检测实训课题五：曲轴位置（发动机转速）传感器的检测实训课题六：喷油器的检测实训课题七：氧传感器的检测实训课题八：安全气囊系统实验实训课题九：进气压力传感器的检测实训课题十：爆震传感器的检测实训课题十一：温度传感器的检测实训课题一：发动机电子控制系统总体结构认识一、实训目的1、了解发动机电子控制系统总体结构2、识别发动机电子控制系统的主要传感器、执行器二、实训工具及设备1、常用工具1套2、桑塔纳AJR电喷发动机故障实验台一台三、实训内容和步骤1、发动机电子控制系统原理及总体结构认识发动机电子控制系统是由传感器、电控单元和执行器三部分组成。
其主要功能是控制燃油喷射式发动机的空燃比和点火时刻，还有控制发动机启动、怠速转速、极限转速、排气再循环、闭缸工作、二次空气喷射、进气增压、爆震、发电机输出电压、电动燃油泵系统和自诊断等辅助功能。
1）、传感器是一种信号检测与转换装置传感器安装在发动机的各个部位，如空气流量计安装在发动机空气滤清器后，氧传感器安装在排气管上等。
功能是：检测发动机运行状态的各种参数，并将这些参量转换成计算机能够识别的电量信号输入电控单元。
2）．电子控制单元的功能是：根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻等进行实时控制。
计算机控制系统技术实验指导书

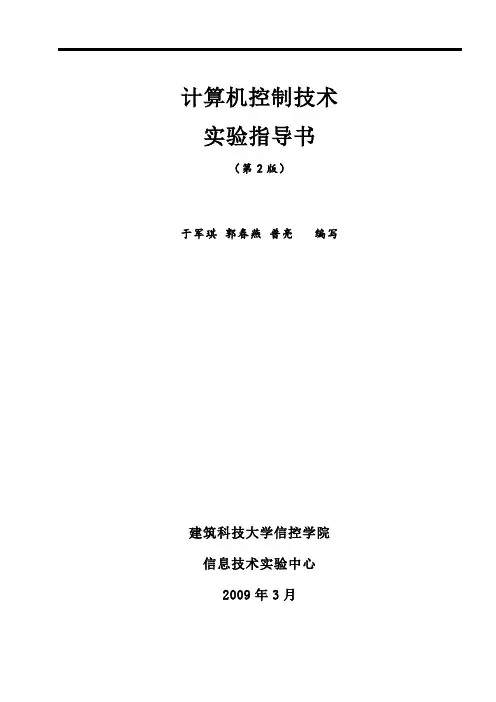

计算机控制技术实验指导书（第2版）于军琪郭春燕普亮编写建筑科技大学信控学院信息技术实验中心2009年3月目录1 课程简介、实验项目及学时安排 (1)1.1课程简介 (1)1.2实验项目及学时安排 (1)2 实验仪器仪表设备简介 (2)2.1自动控制原理实验箱 (2)2.2其它实验设备 (3)3 计算机控制技术课程实验 (4)3.1实验1采样与保持实验 (4)3.2实验2数字PID控制实验 (8)3.3实验3直流电机闭环调速实验 (14)3.4实验4模拟/数字温度闭环综合控制实验 (19)3.5实验5工控机组态实验 (23)3.6实验6模/数、数/模转换试验 (30)1 课程简介、实验项目及学时安排1.1 课程简介本课程是自动化专业的主干专业课程，是以应用为主的工程技术类课程。
本课程的目的在于培养及提高学生对微机原理与接口技术的知识，了解掌握数字PID控制器的程序实现方法，为掌握计算机综合应用能力打好基础。
通过对计算机控制技术课程容的学习与教学实验仪器的结合，上机实践汇编语言文件的建立、汇编和调试，计算机控制系统搭建方法的学习，使学生达到以下要求：1.掌握汇编语言常用指令，熟悉汇编语言和c语言混合编程；2.掌握计算机的接口技术；3.掌握数字PID控制器的程序实现方法。
1.2 实验项目及学时安排计算机控制技术实验课是以认识和熟悉微机原理与接口技术和模拟验证所学理论为基础，在此基础上开展自行设计系统、确定实验方案和实验线路，进行自主实验，学习系统分析和系统设计的思维方法，培养研究系统的能力。
所安排了验证性和综合性不同属性的实验项目。
2 实验仪器仪表设备简介2.1 自动控制原理实验箱自控/计控原理实验机由以下七个模块组成： 1. 自动控制原理实验模块 2. 计算机控制原理实验模块 3. 信号源模块 4. 控制对象模块 5. 虚拟示波器模块 6. 控制对象输入显示模块 7. CPU 控制模块各模块相互交联关系框图如图2.1所示：RS232接口图2.1 各模块相互交联关系框图自动控制原理实验模块由六个模拟运算单元及元器件库组成，这些模拟运算单元的输入回路和反馈回路上配有多个各种参数的电阻、电容，因此可以完成各种自动控制模拟运算。
计算机控制技术实验指导书2015版

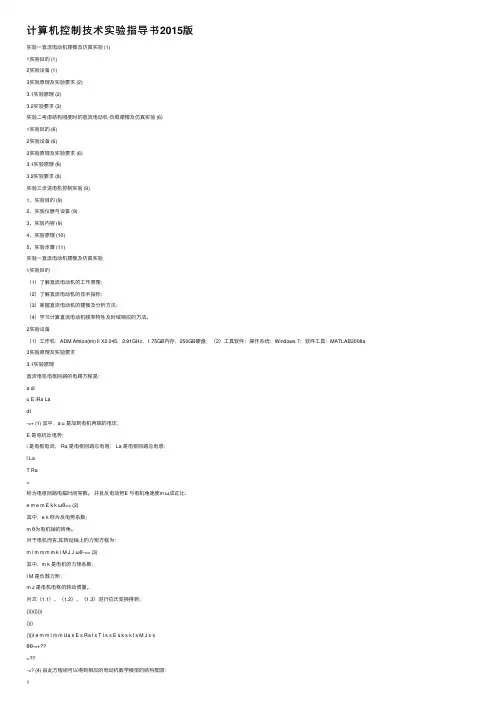

计算机控制技术实验指导书2015版实验⼀直流电动机建模及仿真实验 (1)1实验⽬的 (1)2实验设备 (1)3实验原理及实验要求 (2)3.1实验原理 (2)3.2实验要求 (3)实验⼆考虑结构刚度时的直流电动机-负载建模及仿真实验 (6)1实验⽬的 (6)2实验设备 (6)3实验原理及实验要求 (6)3.1实验原理 (6)3.2实验要求 (8)实验三步进电机控制实验 (9)1、实验⽬的 (9)2、实验仪器与设备 (9)3、实验内容 (9)4、实验原理 (10)5、实验步骤 (11)实验⼀直流电动机建模及仿真实验1实验⽬的（1）了解直流电动机的⼯作原理；（2）了解直流电动机的技术指标；（3）掌握直流电动机的建模及分析⽅法；（4）学习计算直流电动机频率特性及时域响应的⽅法。
2实验设备（1）⼯作机：ADM Athlon(tm) II X2 245，2.91GHz，1.75GB内存，250GB硬盘；（2）⼯具软件：操作系统：Windows 7；软件⼯具：MATLAB2008a 3实验原理及实验要求3.1实验原理直流电机电枢回路的电路⽅程是：a diu E iRa Ladt-=+ (1) 其中，a u 是加到电机两端的电压；E 是电机反电势；i 是电枢电流； Ra 是电枢回路总电阻； La 是电枢回路总电感；l LaT Ra=称为电枢回路电磁时间常数。
并且反电动势E 与电机⾓速度m ω成正⽐：e m e m E k k ωθ== (2)其中，e k 称为反电势系数；m θ为电机轴的转⾓。
对于电机⽽⾔,其转动轴上的⼒矩⽅程为：m l m m m m k i M J J ωθ-== (3)其中，m k 是电机的⼒矩系数；l M 是负载⼒矩；m J 是电机电枢的转动惯量。
对式（1.1）、（1.2）、（1.3）进⾏拉⽒变换得到：()()(()())()()()()l e m m l m m Ua s E s Ra I s T I s s E s k s k I s M J s sθθ-=+??=??-=? (4) 由此⽅程组可以得到相应的电动机数学模型的结构框图：1Jm1s1ek lM ImθUa+-E-+mθ图1直流电动机数学模型结构框图3.2实验要求（1）根据电机的⼯作原理（电压平衡⽅程、⼒矩平衡⽅程）建⽴从电枢电压a u 到转速m θ的传递函数模型，并根据表1所给电机参数求其频率特性。
计算机控制技术 实验指导书

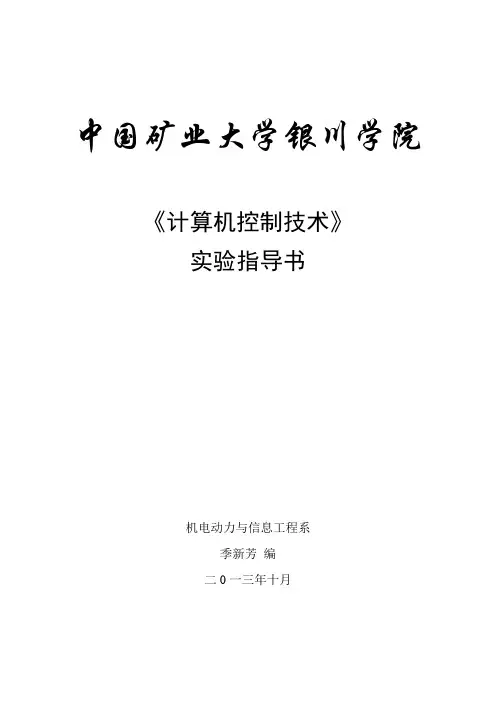

中国矿业大学银川学院《计算机控制技术》实验指导书机电动力与信息工程系季新芳编二0一三年十月第1章课程简介、实验项目及实验要求一、课程简介《计算机控制技术》是一门实践性很强的课程。
加强这门课程的实验教学可以起到重要的作用，有利于提高人才的培养质量，巩固和宽展实际的动手能力，实现知识向能力的转化。
实验的任务是使学生掌握计算机控制系统组成原理、设计方法和技术，培养学生设计和调试的能力，为今后从事工程应用和科学研究打好基础。
二、教学基本要求以提高学生实际工程设计能力为目的，通过实验和训练，使学生熟悉一种工程上常用的实验参数整定法。
三、实验项目与类型四、实验报告要求（1）学生在进行实验前应复习《计算机控制技术》等教材中的与实验相关的理论知识，认真阅读实验指导书及与其有关的参考资料，明确实验要求，做好实验准备。
（2）实验报告应按实验指导书的要求根据原始记录做出，于规定时间内交到指导教师处。
（3）要独立写出严谨、有理论分析、实事求是、文理通顺、字迹端正、图表清楚的实验报告。
数据真实、准确，结论明确。
报告要有经指导教师签字后的原始记录。
（4）实验报告应包括以下几个部分：①实验名称、班级、姓名、学号、实验日期②实验目的③实验内容及原理线路图④数据处理⑤实验总结：对实验结果和实验中的现象进行简明的分析并做出结论或评价；对本人在实验全过程中的经验、教训、体会、收获等进行必要的小结。
⑥提出对改进实验内容、安排、方法设备等的建议或具体设想。
（5）对数据处理的具体要求①将原始记录中要用到的数据整理后列表，并写明其实验条件；需要计算的加以计算后列入表中，同时说明所用的计算并以其中一点数据代入来说明计算过程。
②计算参数或性能等时，要先列出公式，然后代入数字，直接写出计算结果。
③对绘制曲线的要求：·绘制曲线可选用坐标纸。
使用时曲线的位置大小应适中，不要太小且偏于一方。
需要比较的各条曲线应画在同一坐标纸上。
·各坐标轴应标明代表物理量的名称和单位所用比例尺应方便作图和读数。
电气控制技术实验指导书作业

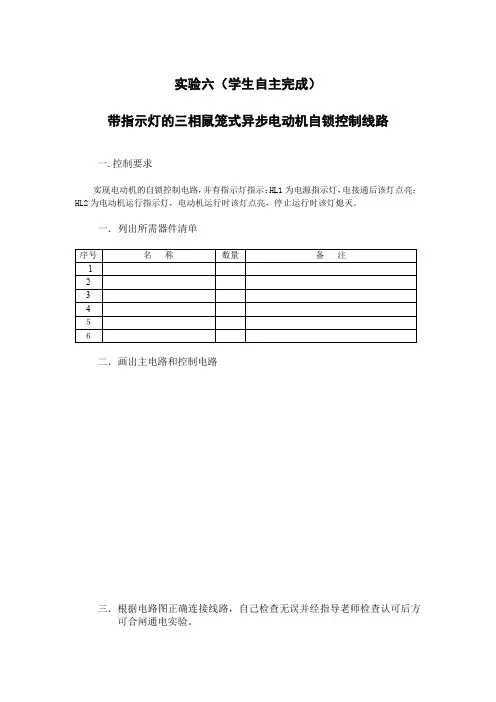

实验六（学生自主完成）
带指示灯的三相鼠笼式异步电动机自锁控制线路
一.控制要求
实现电动机的自锁控制电路，并有指示灯指示：HL1为电源指示灯，电接通后该灯点亮；HL2为电动机运行指示灯，电动机运行时该灯点亮，停止运行时该灯熄灭。
一．列出所需器件清单
二．画出主电路和控制电路
三．根据电路图正确连接线路，自己检查无误并经指导老师检查认可后方可合闸通电实验。
带指示灯的三相异步电动机正反转控制线路
一．控制要求
实现电动机的“正←→反←→停”控制电路，并有指示灯指示：HL1为电源指示灯，电接通后该灯点亮；HL2为电动机正转运行指示灯，只有在电动机正向运行时该灯点亮；HL3为电动机反转运行指示灯，只有在电动机反向运行时该灯点亮。
二．列出所需器件清单
三．画出主电路和控制电路
四．根据电路图正确连接线路，自己检查无误并经指导老师检查认可后方可合闸通电实验。
带指示灯的多台电动机顺序控制线路
一．控制要求
实现两台电动机的顺序起、停控制电路，并有指示灯指示：HL1为电源指示灯，电接通后该灯点亮；HL2为电动机M1运行指示灯，只有在电动机M1运行时该灯点亮；HL3为电动机M2运行指示灯，只有在电动机M2运行时该灯点亮。
二．列出所需器件清单
三．画出主电路和控制电路
四．根据电路图正确连接线路，自己检查无误并经指导老师检查认可后方可合闸通电实验。

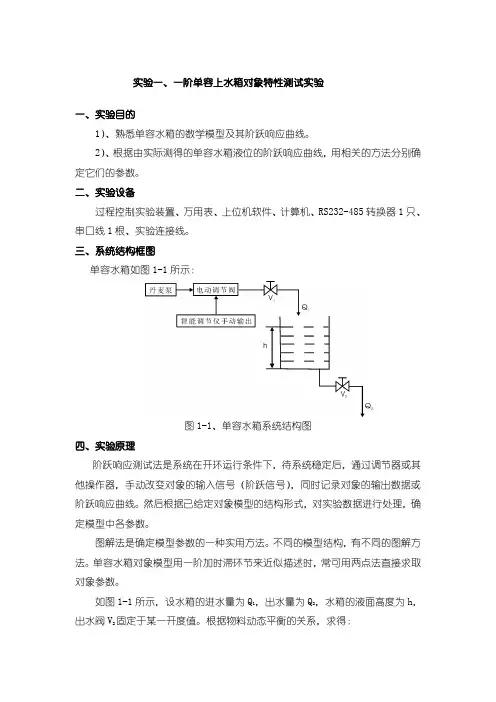

#自动控制实验指导书

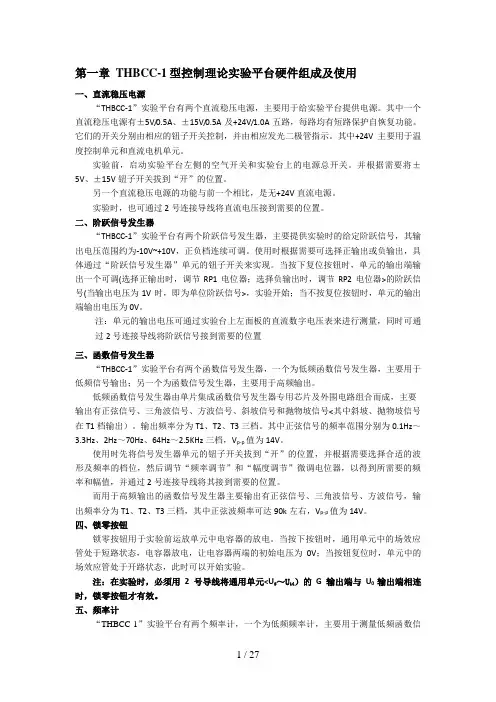

第一章 THBCC-1型控制理论实验平台硬件组成及使用一、直流稳压电源“THBCC-1”实验平台有两个直流稳压电源，主要用于给实验平台提供电源。
