桥梁损伤识别

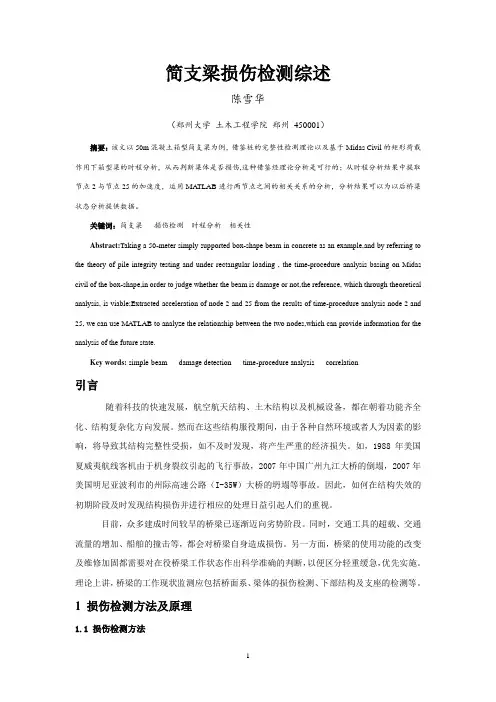

简支梁损伤检测综述陈雪华（郑州大学土木工程学院郑州450001）摘要：该文以50m混凝土箱型简支梁为例，借鉴桩的完整性检测理论以及基于Midas Civil的矩形荷载作用下箱型梁的时程分析，从而判断梁体是否损伤,这种借鉴经理论分析是可行的；从时程分析结果中提取节点2与节点25的加速度，运用MATLAB进行两节点之间的相关关系的分析，分析结果可以为以后桥梁状态分析提供数据。

关键词：简支梁损伤检测时程分析相关性Abstract:Taking a 50-meter simply supported box-shape beam in concrete as an example,and by referring to the theory of pile integrity testing and under rectangular loading , the time-procedure analysis basing on Midas civil of the box-shape,in order to judge whether the beam is damage or not,the reference, which through theoretical analysis,is viable;Extracted acceleration of node 2 and 25 from the results of time-procedure analysis node 2 and 25, we can use MA TLAB to analyze the relationship between the two nodes,which can provide information for the analysis of the future state.Key words: simple beam damage detection time-procedure analysis correlation引言随着科技的快速发展，航空航天结构、土木结构以及机械设备，都在朝着功能齐全化、结构复杂化方向发展。

桥梁结构的非线性分析方法桥梁是连接两个地域的重要交通设施，承受着巨大的荷载和变形。

为了确保桥梁的稳定性和可靠性，在设计和建造过程中需要进行结构分析。

传统的线性分析方法已经无法满足对桥梁结构的准确评估，因此，非线性分析方法逐渐被引入和广泛应用。

本文将介绍几种常用的桥梁结构非线性分析方法。

一、准线性分析方法准线性分析方法即在原有线性分析的基础上考虑桥梁结构的非线性效应。

例如，在分析桥梁受力时，考虑构件材料的非线性特性，如应力-应变关系曲线的非线性。

准线性分析方法可以通过有限元分析软件进行模拟，得到更真实的结构响应。

此外，准线性分析方法还可以考虑温度、湿度等环境因素的非线性效应，提高分析的准确性。

二、非弹性分析方法非弹性分析方法是对桥梁结构进行全面的非线性分析。

这种方法考虑了更多的非线性效应，如材料的塑性变形、结构的屈曲行为、接缝的摩擦阻尼等。

非弹性分析方法可以更准确地预测桥梁结构在各种荷载作用下的变形和破坏行为。

然而，由于计算复杂度高，非弹性分析方法通常用于重要的桥梁工程和特殊结构的设计。

三、时程分析方法时程分析方法是一种考虑桥梁与动力荷载相互作用的非线性分析方法。

在桥梁设计和评估过程中，需要考虑地震、风荷载等动力荷载的影响。

时程分析方法可以模拟动力荷载的传递过程，并分析结构的响应。

通过这种方法，可以研究桥梁在不同地震强度下的动力性能，预测其破坏的可能性。

四、损伤识别方法损伤识别方法是一种通过监测和分析桥梁结构的响应，判断其是否存在损伤或破坏的非线性分析方法。

这种方法可以通过搜集结构的振动信号、形变数据等，利用信号处理和模式识别技术，判断桥梁的结构状态。

损伤识别方法可以帮助工程师及时发现桥梁的隐患，进行维修和加固，确保其安全性和可靠性。

综上所述，桥梁结构的非线性分析方法为桥梁设计和评估提供了更准确的工具。

无论是准线性分析方法、非弹性分析方法还是时程分析方法，都可以帮助工程师更好地了解桥梁结构的行为和性能。

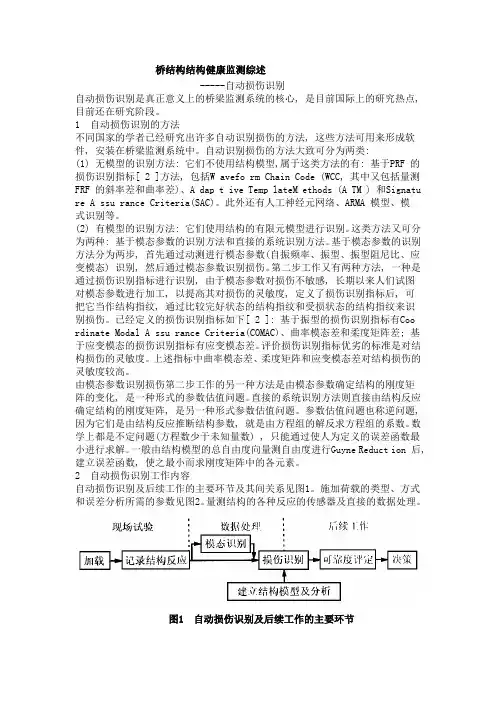

桥结构结构健康监测综述-----自动损伤识别自动损伤识别是真正意义上的桥梁监测系统的核心, 是目前国际上的研究热点,目前还在研究阶段。

1 自动损伤识别的方法不同国家的学者已经研究出许多自动识别损伤的方法, 这些方法可用来形成软件, 安装在桥梁监测系统中。

自动识别损伤的方法大致可分为两类:(1) 无模型的识别方法: 它们不使用结构模型,属于这类方法的有: 基于PRF 的损伤识别指标[ 2 ]方法, 包括W avefo rm Chain Code (WCC, 其中又包括量测FRF 的斜率差和曲率差)、A dap t ive Temp lateM ethods (A TM ) 和Signatu re A ssu rance Criteria(SAC)。

此外还有人工神经元网络、ARMA 模型、模式识别等。

(2) 有模型的识别方法: 它们使用结构的有限元模型进行识别。

这类方法又可分为两种: 基于模态参数的识别方法和直接的系统识别方法。

基于模态参数的识别方法分为两步, 首先通过动测进行模态参数(自振频率、振型、振型阻尼比、应变模态) 识别, 然后通过模态参数识别损伤。

第二步工作又有两种方法, 一种是通过损伤识别指标进行识别, 由于模态参数对损伤不敏感, 长期以来人们试图对模态参数进行加工, 以提高其对损伤的灵敏度, 定义了损伤识别指标后, 可把它当作结构指纹, 通过比较完好状态的结构指纹和受损状态的结构指纹来识别损伤。

已经定义的损伤识别指标如下[ 2 ]: 基于振型的损伤识别指标有Coo rdinate Modal A ssu rance Criteria(COMAC)、曲率模态差和柔度矩阵差; 基于应变模态的损伤识别指标有应变模态差。

评价损伤识别指标优劣的标准是对结构损伤的灵敏度。

上述指标中曲率模态差、柔度矩阵和应变模态差对结构损伤的灵敏度较高。

由模态参数识别损伤第二步工作的另一种方法是由模态参数确定结构的刚度矩阵的变化, 是一种形式的参数估值问题。

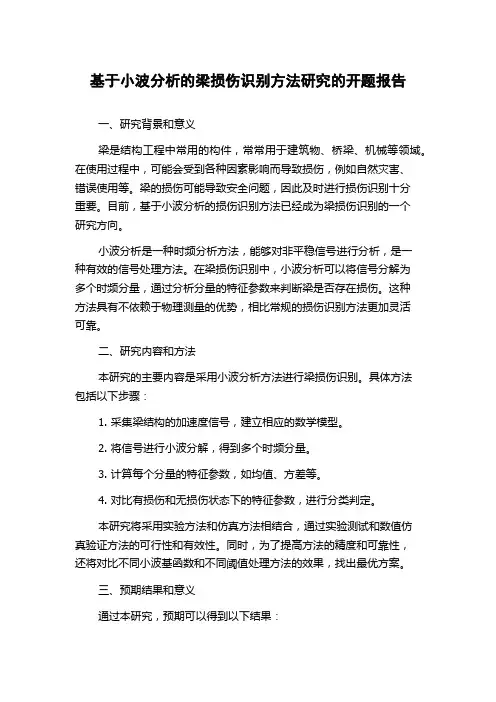

基于小波分析的梁损伤识别方法研究的开题报告一、研究背景和意义梁是结构工程中常用的构件，常常用于建筑物、桥梁、机械等领域。

在使用过程中，可能会受到各种因素影响而导致损伤，例如自然灾害、错误使用等。

梁的损伤可能导致安全问题，因此及时进行损伤识别十分重要。

目前，基于小波分析的损伤识别方法已经成为梁损伤识别的一个研究方向。

小波分析是一种时频分析方法，能够对非平稳信号进行分析，是一种有效的信号处理方法。

在梁损伤识别中，小波分析可以将信号分解为多个时频分量，通过分析分量的特征参数来判断梁是否存在损伤。

这种方法具有不依赖于物理测量的优势，相比常规的损伤识别方法更加灵活可靠。

二、研究内容和方法本研究的主要内容是采用小波分析方法进行梁损伤识别。

具体方法包括以下步骤：1. 采集梁结构的加速度信号，建立相应的数学模型。

2. 将信号进行小波分解，得到多个时频分量。

3. 计算每个分量的特征参数，如均值、方差等。

4. 对比有损伤和无损伤状态下的特征参数，进行分类判定。

本研究将采用实验方法和仿真方法相结合，通过实验测试和数值仿真验证方法的可行性和有效性。

同时，为了提高方法的精度和可靠性，还将对比不同小波基函数和不同阈值处理方法的效果，找出最优方案。

三、预期结果和意义通过本研究，预期可以得到以下结果：1. 建立基于小波分析的梁损伤识别方法，可以对梁结构的损伤进行快速、准确的识别。

2. 通过对比实验和仿真结果，验证所提出的方法的可行性和有效性。

3. 优化方法，提高识别精度和可靠性，为梁结构安全评估提供有效手段。

该研究对于提高结构安全评估的准确性、提高工程质量和延长结构使用寿命等方面具有重要意义和实际应用价值。

桥梁结构损伤的检测技术摘要：近年来，随着我国交通运营压力的逐渐增大，桥梁日常使用中经常超载运营，再加上自然灾害，导致桥梁结构出现损伤，对桥梁结构的稳定性和行车安全造成了不利的影响。

为此，本文针对桥梁结构损伤的检测技术做了分析，并针对桥梁损伤的处理提出了两点方法，以供借鉴参考。

关键词：检测技术；桥梁结构；损伤引言桥梁日常运营过程中，受多方面因素的影响，结构很容易受到损伤，极大地降低了桥梁结构的稳定性，产生了很大的安全隐患。

通过运用损伤检测技术可以确定桥梁结构中损伤的具体位置和情况，及时采取有效的损伤处理措施，增强桥梁的稳定性，为桥梁结构的正常运营提供保障。

1.桥梁局部损伤的检测技术1.1红外线法在桥梁结构投入使用后，在内力和外部载荷的作用下很容易出现裂缝等损伤，这些出现裂缝位置的温度会产生的一定的变化。

因此，桥梁损伤检测中可以采用红外线法来测试桥梁结构的温度，通过温度的变化情况确定局部损伤的程度。

然而，红外线法的检测设备具有较强的复杂性，因此，在借助该技术方法对桥梁结构局部损伤检测期间，不允许车辆通行，待检测工作结束后方可允许车辆行驶[1]。

1.2射线法由于射线具有较强的穿透力，因此，应用射线法检测桥梁结构损伤过程中，可以根据穿透后的射线情况，了解并掌握桥梁局部结构具体的损伤情况。

利用射线法检测桥梁结构损伤的原理是桥梁结构完整部分和损伤部分能够反映出差异性较大的的谱相，通过比较谱相可以准确地掌握损伤结构的具体情况，当然，检测人员还可以借助射线图像来确定桥梁局部结构具体的损伤情况。

放射法在桥梁结构损伤检测应用中要注意避免放射带来的危害，在整个检测系统的安全性得到真正保证后，方可开始进行检测。

1.3超声波法超声波法也是桥梁结构局部损伤检测常用的检测技术之一，该方法的原理是固体中传播的应力波波形正常情况下是不变的，当应力波遇到桥梁损伤部位后，其波形就会发生显著的变化[2]。

具体而言，在桥梁检测部位放置发射发生应力波的发射探头和接收应力波的接收探头，对接收探头所接收到应力波的波速、频率等信息进行全面的分析，从而确定桥梁结构局部损伤的具体程度。

浅谈桥梁结构损伤诊断1、基于模态分析得桥梁检测方法模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。

这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。

通常，模态分析都是试验模态分析。

振动模态是弹性结构的固有的、整体的特性。

因此，模态分析是桥梁结构损伤识别和桥梁结构的故障诊断的重要方法，只要研究出了桥梁损伤前和损伤后的模态之间的区别便可以知道桥梁损伤，很多研究人员对模态分析在桥梁结构损伤中的应用做了相当大量的和有成效的工作。

目前得到广大研究者普遍认同的一种最有前途和有效的方法就是结合系统识别、振动理论、振动测试技术、信号处理、信号采集与分析等跨学科技术的试验模态分析方法。

2、基于神经网络的损伤识别神经网络损伤识别是以结构模拟发生的损伤训练为样本集合，根据当前状态下的结构损伤指标直接进行损伤诊断的方法。

神经网络法具有线性和非线性映射能力，同时还具备自组织、自适应的学习能力，神经网络法特有的容错能力使得其能代表诸多领域的未知模型系统。

在桥梁结构损伤识别系统中，神经网络法的最大优点是增强了环境振动条件下的数据信号处理能力，很好地解决了因环境噪声引起的桥梁动力参数损失或误差大的问题。

虽然人工神经网络具有很多优点，但是同时，使用人工神经网络进行损伤识别还有很长的路要走。

主要在模型误差、测量误差、测量数据完备、网络训练时长、训练所需样本量等方面做大量工作。

人工神经网络的方法的主要局限性在于训练数据集的获取，该法的识别的准确与否在很大程度上决定于训练数据集的完备程度和延续性。

3、基于小波分析的损伤识别小波分析具有多分辨率的特点，不管是在时域，还是在频域都有表征信号局部信息的能力，小波分析作为一种信号处理方法，在损伤检测与诊断中取得了很大的进展。

时频分析方法主要包括小波分析和小波包分析，近年又出现了Hilbert-Huang变换。

在国内，科研工作者利用小波奇异性理论对损伤结构的振动信号进行分析，判断结构发生损伤的时刻，并且给出了结构损伤的分类识别方法。
