GB55023-2022施工脚手架通用规范PPT课件

7.1.2操作人员应经过专业技术培训和专业考试合格后，持证上岗。脚手架搭设前，应按专项施工方案的要求
2.0.4脚手架搭设和拆除作业前，应将脚手架专项施工方案向施工现场管理人员及作
技术交底。
对操作人员进行技业人员进行安
全技术交底。术和安全作业交底
《危险性较大的分部分项工程安全管理规定》
当同时存在2个及以上作业层作业时，在同一跨距内各作业层的施工荷载标准值总和取值不应低于 4.0kN/m2。当在双排脚手架上同时有两个及以上操作层作业时，在同一跨距内各操作层的施工均布荷载标准值总和不得超过5kN/m2。
当在双排脚手架上同时有2
个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值总和不得超过5.0kN/m2。
GB51210-2016
永久荷载
①脚手架结构件自重； ②脚手板、安全网、栏杆等附
件的自重； ③支撑脚手架所支撑的物体自
重；
④其他永久荷载。
①脚手架结构件自重； ②脚手板、安全网、栏杆等附
件的自重；
③支撑脚手架的支承体系自重；
④支撑脚手架之上的建筑结构材料及堆放物的自重；
⑤其他可按永久荷载计算的荷载。
强制性工程建设规范实施后，现行相关工程建设国家标准、行业标准中的强制性条文同时废止。现行工程建设地方标准中的强制性条文应及时修订，且不得低于强制性工程建设规范的规定。现行工程建设标准（包括强制性标准和推荐性标准）中有关规定与强制性工程建设规范的规定规定不一致的，以强制性工程建设规范的规定为准。
结构设计
结构设计
结构设计
GGBB55 11 221100-- 2200 11 66
计算项目

型钢悬挑脚手架培训课件 (博弘)

检查与验收
• 交底与验收 • 1）架体搭设前应进行安全技术交底，并应有文字记录； • 2）架体分段搭设、分段使用时，应进行分段验收； • 3）搭设完毕应办理验收手续，验收应有量化内容并经责任人签字确认。 • 3.8.4 悬挑式脚手架一般项目的检查评定应符合下列规定： • 1 杆件间距 • 1）立杆纵、横向间距、纵向水平杆步距应符合设计和规范要求； • 2）作业层应按脚手板铺设的需要增加横向水平杆。 • 2 架体防护 • 1）作业层应按规范要求设置防护栏杆； • 2）作业层外侧应设置高度不小于 180mm 的挡脚板； • 3）架体外侧应采用密目式安全网封闭，网间连接应严密。 • 3 层间防护 • 1）架体作业层脚手板下应采用安全平网兜底，以下每隔 10m 应采用安全平网封闭； • 2）作业层里排架体与建筑物之间应采用脚手板或安全平网封闭； • 3）架体底层沿建筑结构边缘在悬挑钢梁与悬挑钢梁之间应采取措施封闭； • 4）架体底层应进行封闭。
• 悬挑式脚手架保证项目的检查评定应符合下列规定： • 1 施工方案 • 1）架体搭设应编制专项施工方案，结构设计应进行计算； • 2）架体搭设超过规范允许高度，专项施工方案应按规定组织专家论证； • 3）专项施工方案应按规定进行审核、审批。 • 2 悬挑钢梁 • 1）钢梁截面尺寸应经设计计算确定，且截面型式应符合设计和规范要求； • 2）钢梁锚固端长度不应小于悬挑长度的 1.25 倍； • 3）钢梁锚固处结构强度、锚固措施应符合设计和规范要求； • 4）钢梁外端应设置钢丝绳或钢拉杆与上层建筑结构拉结； • 5）钢梁间距应按悬挑架体立杆纵距设置。
型钢悬挑外脚手架成型效果图
谢谢查阅
三、博弘建设安全管理部将此课件作为各项目的培训和交底，希望各城市公司、质安部、项目部下来组织培训和学习。

2024年度悬挑式脚手架规范培训课件

7
应用范围及限制条件
应用范围
悬挑式脚手架适用于高层建筑施工、装修工程、设备安装等需要搭设操作平台和安全防护的场合。同时，悬挑式脚手架也可用于搭设临时设施、堆放材料等。
限制条件
悬挑式脚手架的搭设和使用需要符合相关规范和标准的要求，如《建筑施工扣件式钢管脚手架安全技术规范》等。此外，悬挑式脚手架的悬挑长度、荷载等也需要根据具体情况进行计算和设计，确保脚手架的安全性和稳定性。在搭设和使用过程中，还需要注意对脚手架的检查和维护，及时发现和处理存在的问题。
对节点连接部位进行加强处理，提高其承载能力和耐久性。
2024/2/3
对节点连接强度进行计算和校核，确保其满足使用要求。
12
安全防护设施设置原则
在悬挑式脚手架周边设置完善的安全防护设施，如安全网、栏杆等。
对安全防护设施进行定期检查和维护，确保其完好有效。
2024/2/3
根据施工需要和使用环境，合理设置安全防护设施的高度和密度。对施工人员进行安全教育和培训，提高其安全意识和操作技能。
安全防护检查
荷载检查
检查安全网、防护栏杆、脚手板等安全防护设
施的完好性。
20
核实脚手架承载能力及实际荷载情况，防止超
载使用。
维护保养周期划分
01
日常保养
每日对脚手架进行巡视检查，及时紧固松动的扣件和连接件
。
2024/2/3
02
定期维护
03
特殊维护
每周或每月进行一次全面检查和维护，包括清理杂物、修复
悬挑式脚手架规范培训课件
2024/2/3
1
目录
• 悬挑式脚手架基本概念与特点 • 悬挑式脚手架设计规范要求 • 悬挑式脚手架安装与拆卸操作流程

GB51210-2019《建筑施工脚手架安全技术统一标准》宣贯培训课件

《建筑施工脚手架安全技术统一标准》GB51210-2016品茗股份-2017年4月汇报人：宋昂行业规范地方规范背景JGJ130-2011 JGJ231-2010 JGJ166-2008 JGJ128-2010 JGJ162-2008 JGJ300-2008…DB33/T1117-2015DBJ04/T329-2016DBJ50/T-216-2015DB44/T 1168-2013DGJ32/J121-2011DB33/T1035-2006…文件目录：1.总则2.术语和符号3.基本规定4.构配件5.荷载6.设计7.结构试验与分析8.构造要求9.搭设与拆除10.质量控制11.检查与验收12.安全管理附录A ：脚手架力学性能试验方法附录B ：构配件力学性能试验方法附录C ：架体结构力学性能试验方法总则为统一建筑施工脚手架设计、施工、使用及管理，做到技术先进、安全适用、经济合理，制定本标准；适用于建筑工程和市政工程。

碗扣式重型门式盘扣式插槽式扣件式爬模术语作业脚手架建筑施工提供作业平台和安全防护的脚手架；包括以各类不同杆件（构件）和节点形式构成的落地作业脚手架、悬挑脚手架、附着式升降脚手架等。

扣件式外架盘扣式外架爬架门式外架竹脚手架术语支撑脚手架建筑施工提供支撑和作业平台的脚手架；包括以各类不同杆件（构件）和节点形式构成的结构安装支撑脚手架、混凝土施工用模板支撑脚手架等。

简称支撑架。

支撑脚手架支撑脚手架（作业平台）稳定承载力计算原理（现）：①计算模型：将脚手架的整体计算转化为步距为h的单立杆的稳定承载力计算；无论架体多高，荷载多大均采用相同的结构重要性系数和计算方法。

②计算参数:通过架体结构试验推导出来的。

搭设高度有限；架体搭设形式差异；试验加荷方法差异；架体搭设的越高，不可预见的因素影响越大，理论与实际的差异也越大。

③脚手架搭设高度调整系数k：该系数未充分体现荷载越大、搭设的高度越高则脚手架的危险性越大的概念。

悬挑式脚手架安全技术宣讲课件

应急救援与演练
制定应急救援预案，明确救援流程和责任人定期进行演练，提高应急响应能力配备必要的应急救援设备和器材，确保救援工作的及时有效加强应急救援人员的培训和管理，提高救援水平
安全事故类型与原因分析
类型：高处坠落、坍塌、物体打击、机械伤害原因：设计不合理、搭设不规范、使用不当、安全防护措施不到位预防：加强设计审核、规范搭设、定期检查维护、提高操作人员素质控制：建立应急预案、及时处理事故、加强安全教育、落实责任制
建立培训档案，对培训效果进行评估和反馈
安全检查与隐患排查治理
定期对悬挑式脚手架进行检查，确保结构稳定和连接牢固。重点检查关键部位，如悬挑梁、斜拉杆、扣件等，确保无损坏或松动。发现隐患应及时进行整改，采取措施排除隐患，确保施工安全。建立隐患排查治理制度，落实责任人，加强监督检查，确保制度执行到位。
脚手架的搭设与拆除：应由专业人员按照安全技术规范进行搭设与拆除，确保安全
可靠。
搭设前的准备工作
检查现场环境，确保符合安全要求确认脚手架材料质量合格，无损坏制定搭设方案，明确搭设流程和人员分工对搭设人员进行安全技术交底，确保其掌握搭设要点和安全注意事项
搭设安全技术要求
悬挑式脚手架搭设前应编制专项施工方案，并经审批后实施。搭设人员应持有有效的特种作业操作资格证书。
连墙件的设置
连墙件的作用：连接脚手架与建筑结构，提高脚手架的稳定性，防止倒塌和倾覆
连墙件的种类：刚性连墙件和柔性连墙件
刚性连墙件的优缺点：优点是稳定性好，能承受较大的竖向和水平力；缺点是安装难度较大，需要专业人员操作
柔性连墙件的优缺点：优点是安装简便，适用于各种类型的脚手架；缺点是稳定性较差，需要采取其他措施加强稳定性

盘扣式脚手架安全管理ppt课件

• 水平杆：承插型盘扣式钢管支架的水平杆件。 • 扣接头插销：固定扣接头与连接盘的专用楔形零
件。 • 斜杆：可与立杆上的连接盘扣接，用以提高支架
结构稳定性的斜向杆件，分为竖向斜杆和水平斜
杆两类。 • 可调底座：位于立杆底部可调节高度的底座。 • 可调托座：位于立杆顶部可调节高度的托撑
可调托座
4、可调底座和垫板应准确地放置在定位线上，并保持水平，垫板应平整、无翘曲，不得采用已开裂垫板。
5、立杆应通过立杆连接套管连接，在同一水平高度内相邻立杆连接套管接头的位置应错开；水平杆扣接头与连接盘通过插销连接，应采用榔头击紧插销，保证水平杆与立杆连接可靠。
6、每搭完一步支模架后，应及时校正水平杆步距，立杆的纵、横距，立杆的垂直偏差与水平杆的水平偏差。控制立杆的垂直偏差不应大于H/500，且不得大于50mm。
6
扣件式脚手架特点：
1.多功能根据具体施工要求，能组成模数为0.5m的多种组架尺寸和荷载的单排、双排脚手
架、支撑架、支撑柱、物料提升架等多种功能的施工装备，并能做曲线布置。脚手架能与可调下底托、可调上托、双可调早拆、挑梁、挑架等配件配合使用，可与各类钢管脚手架相互配合使用，实现各种多功能性。 • 可在任何不平整斜坡及阶梯型地基上搭设； • 可支撑阶梯形模版，可实现模版早拆； • 可实现部分支撑架早期拆除，可搭设通行道，挑檐飞翼； • 可配合搭设爬架、活动工作台、外排架等，实现各种功能支护作用； • 可作为仓储货架，可用于搭设各种舞台，广告工体钢度大，整体稳定性强。
10
5.承载能力大。立杆轴向传力，使脚手架整体在三维空间、结构强度高、整体稳定性好、圆盘具有可靠的轴向抗剪力，且各种杆件轴线交于一点，连接横杆数量比碗扣接头多出1倍，整体稳定准化，便于运输和管理。无零散易丢构件，损耗低，后期投入少。即进一步加快工程施工进度，在大型脚手架、大跨度、高支撑的项目中体现得尤为突出，搭设、拆除速度快给主体项目的施工赢得时间。

满堂脚手架技术培训PPT课件

16
2.7 碗扣式脚手架的优点
1)多功能。根据施工要求，组成模数为多种组架尺寸和支架高度。
2)接头拼拆速度快。 3)拼接完全无螺栓作业，操作者可携带一把铁锤即能
完成全部作业，减轻劳动强度。 4)接头具有很好的抗剪、抗弯、抗扭力学性能，比其
他类支架的结构强度高。 5)碗扣接头可同时连接四根横杆，可以互相垂直或
偏转一定角度。碗扣接头具有很好的力学性能。
17
6)接头有可靠的自锁能力，整架有较完善的安全保障设施，使用安全可靠。
7)不易丢失扣件，轻便、牢固、日常维护简单、运输方便。
• 缺点 • 1)横杆为几种尺寸的定型杆，立杆上碗扣节点按
0.6M间距设置，使构架尺寸受到限制； • 2) 碗扣出现细裂缝难以发现；
尺寸； 5.1.2 架体结构设计和计算： • 第一步：制定方案； • 第二步：荷载计算； • 第三步：最不利位置立杆、横杆、斜杆强度验算及基
础强度（承载力）验算； • 第四步：绘制架体结构图 5.1.3 绘制模板支撑架顶端节点构造图；
30
5 满堂脚手架的施工设计
5.1.4 施工流水步骤，编制构配件用料表； 5.1.5 架体搭设和拆除方法； 5.1.6 保证质量安全的技术措施。 5.1.7 落地碗扣式脚手架当搭设高度H＞20m及超
8
• 2.5 构配件外观质量要求：钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管，铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净，构配件防锈漆涂层均匀、牢固，主要构、配件上的生产厂标识应清晰。
• 2.6 可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣，插入立杆内的长度不得小于150mm 。可调底座及可调托撑螺母采用可锻铸铁。

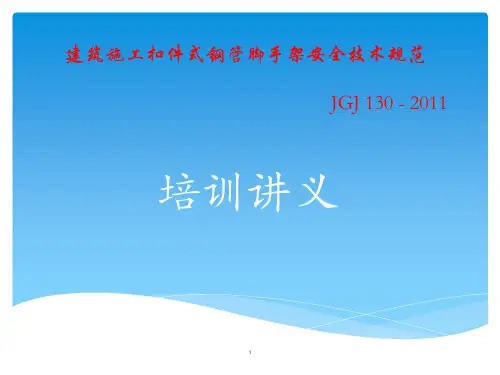

建筑施工扣件式钢管脚手架安全技术规范讲义ppt课件

撑至架体底平面距离与水平剪刀撑间距不宜超过6m。（如
下图）
29
加强型满堂支撑架水平、竖向剪刀杆设置层
30
满堂支撑架要求
竖向剪刀撑斜杆与地面的倾角应为45°～60°,水平剪刀撑与支架纵(或横)向夹角应为45°～60°.
满堂支架撑的可调底座、可调托撑螺杆伸出长度不宜超过300mm，插入立杆内的长度不得小于 150mm。
最少跨数为2、3跨的满堂脚手架应按规定设置连墙件。
满堂脚手架应设爬梯，爬梯踏步间距不得大于300mm。
满堂脚手架操作层支撑脚手架板的水平间距不应大于1/2跨距。
26
普通型满堂支撑架要求
满堂支撑架搭设高度不宜超过30mm。普通型满堂支撑架在架体外侧周边及内部纵、
横向每5m～ 8m，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5m～ 8m。（如下图）
单、双排脚手架底层步距不应大于2m。
13
脚手架立杆基础不在同一高度上时，必须将高度处
的纵向扫地杆向低处延长两跨于立杆固定，高低差不应
大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于
500mm。（如下图）
6.3.3
纵、横向扫地杆构造
1— 横向扫地杆
2— 纵向扫地杆
14
单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
25
满堂脚手架要求
满堂手架架的高宽比不宜大于3，当高宽比大于2时，应在架体的外侧四周和内部水平间隔6m～9m，竖向间隔4m～6m设置连墙件与建筑结构拉结,当无法设置连墙件时,应采取设置钢丝绳张拉固定等措施.

《悬挑脚手架规范》课件

设计原则与流程
原则
安全可靠、经济合理、技术先进、方便实用。
流程
明确设计要求→收集相关资料→进行结构分析→确定结构方案→进行详细设计。
选型依ห้องสมุดไป่ตู้与标准
依据
施工需要、工程条件、材料供应、施工能力和经济指标。
标准
符合国家现行有关标准的规定，并满足施工工艺要求。
常见类型与结构
类型
根据用途可分为悬挑式外脚手架和悬挑式里脚手架；根据搭设材料可分为木脚手架、竹脚手架和金属脚手架。
结构
由支撑系统、悬挑梁和连接件组成，其中支撑系统包括立杆、横杆和斜杆，悬挑梁包括挑梁和连接件。
03 悬挑脚手架的施工与验收
施工准备与要求
01
02
03
人员资质
确保施工队伍具备相应的资质和经验，特别是特种作业人员需持证上岗。
材料质量
选用合格的建筑材料，如钢管、扣件、脚手板等，确保满足承载力和耐久性要求。
感谢您的观看
安全防护
检查安全防护设施的设置和使用情况，确保符合安全规程要
求。
04 悬挑脚手架的安全管理
安全风险与防范措施
安全风险总结
悬挑脚手架在使用过程中可能面临多种安全风险，如结构稳定性问题、操作人员失误、设备老化等。
防范措施
为应对这些风险，需要采取一系列防范措施，如定期检查脚手架结构、加强操作人员培训、及时更换老化设备等。
安全操作规程与注意事项
操作规程
悬挑脚手架的搭设、使用和拆除都应遵循相应的操作规程，确保施工安全。
注意事项
使用悬挑脚手架时，应注意保持与周围环境的距离，避免碰撞；同时，应遵循规定的载荷限制，避免超载。

建筑施工脚手架安全技术课件

基本知识
➢ 荷载：施加在结构上的集中力或分布力。 ➢ 作用于脚手架的荷载可分为永久荷载（恒荷载）和
可变荷载（活荷载）。 ➢ 脚手架永久荷载应包含的内容：立杆、纵向水平杆、
横向水平杆、剪刀撑、扣件、可调托撑等的自重；脚手板、栏杆、挡脚板、安全网等防护设施的自重、可调托撑上主梁、次梁、支撑板等的自重。
名词解释
➢ 水平杆:脚手架中的水平杆件。沿脚手架纵向设置的水平杆为纵向水平杆；沿脚手架横向设置的水平杆为横向水平杆。
➢ 扫地杆:贴近楼地面设置，连接立杆根部的纵横向水平杆件。包括纵向扫地杆、横向扫地杆。
➢ 连墙件:将脚手架体与建筑主体结构连接，能够传递拉力和压力的构件。
➢ 连墙件间距:脚手架相邻连墙件之间的距离，包括连墙件竖距、连墙件横距。
2）单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
2、连墙件：
1）脚手架连墙件设置的位置、数量应按专项施工方案确定；
2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；
3）强制条文：开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m；Biblioteka 4）扣件的验收应符合下列规定：
新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；
旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新、旧扣件均应进行防锈处理。
接头扣件荷载标准值自重18.4N/个≈3.8斤/个
旋转扣件荷载标准值自重14.6N/个≈3.0斤/个
扣件 1）扣件式钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定；当采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。 2）脚手架采用的扣件在螺栓拧紧扭力矩达65N/M时，不得发生破坏。 3）扣件规格必须与钢管外径相同。

JGJ130-2011脚手架规范标准 ppt课件

2525表表431431荷载效应组合荷载效应组合计算项目荷载效应组合纵向横向水平杆强度与变形永久荷载施工荷载脚手架立杆地基承载力型钢悬挑梁的强度稳定与变形永久荷载施工荷载永久荷载09施工荷载风荷载立杆稳定永久荷载可变荷载不含风荷载永久荷载09可变荷载风荷载连墙件强度与稳定单排架风荷载20kn双排架风荷载30kn将荷载效应组合表中的可变荷载组合系数修改为09
• 8）砌筑砂浆强度等级小于或等于M2.5的砖墙。
PPT课件
34
其它修改的内容
• 8.1.6 悬挑脚手架用型钢的质量应符合本规范第3.5.1条的规定，并应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的有关规定。
• 3.5.1 悬挑脚手架用型钢的材质应符合现行国家标准《碳素结构钢》GB/T700或《低合金高强度结构钢》GB/T1591的规定。
• 4.2.7 密目式安全立网全封闭脚手架挡风系数Φ不宜小于0.8。
• 6.4.1 脚手架连墙件设置的位置、数量应按专项施工方案确定。
PPT课件
32
其它修改的内容
• 7.3.5 脚手架纵向水平杆的搭设应符合下列规定： • 1 脚手架纵向水平杆应随立杆按步搭设，并应
采用直角扣件与立杆固定； • 7.3.8 脚手架连墙件安装应符合下列规定： • 1 连墙件的安装应随脚手架搭设同步进行，不
PPT课件
28
其它修改的内容
• 地基承载力特征值的取值应符合下列规定：当为天然地基时，应按地质勘察报告选用；当为回填土地基时，应对地质勘察报告提供的回填土地基承载力特征值乘以折减系数0.4 ；
• 每根立杆底部宜设置底座或垫板。（原规范中是应，考虑当脚手架搭设在永久性建筑结构混凝土基面时，立杆下底座或垫板可根据情况不设置 )

脚手架安全技术规范培训课件

〔3〕离地面20cm处，设置纵向及横向扫地杆。设置扫地杆的做法与大横杆及小横杆相同，其作用以固定立杆底部，约束立杆水平位移及沉陷，从试验中看，不设置
扫地杆的脚手架承载能力也有下降。
〔4〕脚手架底座底面标高宜高于自然地坪50mm。脚手架基础应考虑排水措施，设置排水沟。
3. 杆件
〔1〕立杆：是脚手架的关键部件，主要受力杆件，负责传递和承受力的部件。立杆间距应均匀设置，不能大于设计间距，否则降低立杆承载能力。
4 . 扣件
扣件用于钢管之间的连接，其主要作用是依靠摩擦力传递各种施工荷载。
〔1〕扣件规格必须与钢管外径相同；〔2〕扣件螺栓拧紧扭力矩不应小于40N·m，
并不大于65N·m。〔3〕在主节点处固定横向水平杆、纵向水平杆、剪刀撑、
横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；〔4〕对接扣件开口应朝上或朝内；〔5〕各杆件端头伸出扣件盖板边缘长度不应小于100mm。
立杆的搭设应符合以下要求： 1〕在竖立杆时，要注意杆件的长短搭配使用。
单排脚手架高度在24m以内。 2〕立杆必须用连墙件与建筑物可靠连接。 3〕立杆接长除顶层顶步可采用搭接外，其余各
层各步接头必须采用对接扣件连接。对接可提高承载能力，一个对接接头的承载能力比搭接的承载能力大2.14倍。 4〕立杆上部应始终高出操作层1.5m,并进行安全防护。立杆顶端宜高出女儿墙上皮lm，高出檐口上皮1.5m。
立杆对接接头位置
①立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3
立杆搭接接头形式
②搭接长度不应小于lm，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm

架子工安全教育培训课件

架子工安全教育培训课件一、教学内容1. 架子工基本安全知识2. 架体结构与搭设安全3. 高处作业安全防护4. 紧急事故应对与救援二、教学目标1. 掌握架子工安全操作的基本知识和技能，增强施工安全意识。

2. 学会正确使用个人防护装备，降低作业过程中的安全风险。

3. 理解架体构造的安全要求，提高架体搭设的安全性。

三、教学难点与重点教学难点：1. 架体搭设中的稳定性与载重计算2. 高处作业中的安全防护措施3. 紧急事故的处理流程教学重点：1. 个人防护装备的选择与正确使用2. 安全操作规程的遵守3. 架体搭设的安全技术要求四、教具与学具准备1. 教具：安全教育培训课件、施工现场图片、视频资料、模型等。

2. 学具：安全帽、安全带、防尘口罩、手套、护目镜等个人防护装备。

五、教学过程1. 导入：通过展示施工现场事故案例，引起学生对施工安全的重视。

2. 知识讲解：a. 介绍架子工基本安全知识b. 讲解架体结构与搭设安全c. 分析高处作业安全防护措施d. 说明紧急事故应对与救援方法3. 例题讲解：结合实际案例，讲解安全操作规程和安全防护措施的应用。

4. 随堂练习：分组讨论，让学生针对不同施工场景提出安全防护措施。

5. 实践操作：指导学生正确穿戴个人防护装备，并进行模拟操作。

六、板书设计1. 架子工安全操作规程2. 个人防护装备的正确使用方法3. 架体搭设安全要点4. 高处作业安全防护措施5. 紧急事故处理流程七、作业设计1. 作业题目：a. 列举三种常见的事故类型，并分析其产生原因。

b. 简述个人防护装备在使用过程中的注意事项。

c. 计算10米高脚手架的稳定性和载重。

2. 答案：a. 事故类型及原因分析见附件。

b. 注意事项：检查装备是否完好，正确穿戴，定期更换。

c. 稳定性及载重计算公式见附件。

八、课后反思及拓展延伸1. 教师反思：针对本节课的教学效果，及时调整教学方法，提高学生的学习兴趣和安全意识。

3. 拓展延伸：组织学生参观施工现场，了解实际施工中的安全防护措施，加深对安全知识的理解。
