AUTOCAD 块的分解

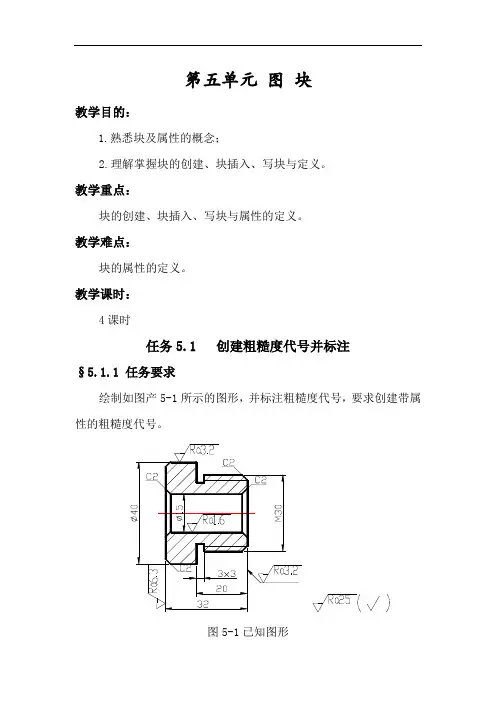

第五单元图块教学目的：1.熟悉块及属性的概念；2.理解掌握块的创建、块插入、写块与定义。

教学重点：块的创建、块插入、写块与属性的定义。

教学难点：块的属性的定义。

教学课时：4课时任务5.1 创建粗糙度代号并标注§5.1.1 任务要求绘制如图产5-1所示的图形，并标注粗糙度代号，要求创建带属性的粗糙度代号。

图5-1已知图形§5.1.2 任务实施1.创建粗糙度代号1）在打开的模板文件中，绘制加工表面的粗糙度代号，具体尺寸如图5-2所示.命令: _line 指定第一点:指定下一点或 [放弃(U)]: 3.5再设置极轴追踪60度画出其它各边，然后修剪，结果如图5-2所示：图5-2 加工表面的粗糙度符号命令: _dtext当前文字样式: 样式 1 当前文字高度: 2.5000指定文字的起点或 [对正(J)/样式(S)]:指定高度 <2.5000>: 3.52）写文字Ra指定文字的旋转角度 <0>:Ra结果如图5-8所示：图5-8 粗糙度代号作法（6）3）定义属性完成如图5-11所示的代号。

图5-11 粗糙度代号作法（9）4）做块完成如图5-13所示的代号。

图5-13粗糙度代号作法（11）5）保存2. 标注方法用“插入块”3.说明§5.1.3知识链接1.图块概述2.创建块3.保存块4.插入块5.分解块任务5.2 创建基准符号§5.2.1 任务要求作基准符号，将基准字母定义为代号的属性。

其准符号如图5-19所示，符号尺寸如图5-20所示。

§5.2.2 任务实施1.基准符号制作（1）在标注层上画出图5-20的图形，图线设置为随层。

（2）定义属性。

§5.2.3 知识链接（学生自行掌握）课后反思：图块是一组图形对象的集合。

它可以提高绘图速度、便于修改、节省存储空间，并可加入属性信息。

AutoCAD关于“多重插入引用”（多重块）的分解
今天上班遇到一个棘手的问题，由设计院发的CAD图打开后显示为一整个块，用“ｘ”命令分解不了，命令行显示“１为多重插入引用”。

经过在网上搜寻，终于解决了问题。

引用如下：
【图形被加密的解锁方法】
将下面的代码复制在记事本内，另存为unlk.lsp文件，打开这张不能修改的图纸，命令appload选择加载程序文件unlk.lsp，命令行键入unlk，选择不能修改的图形。

(defun c:unlk (/ en ent)
(setq en (entsel "\n请选择被加密的图形:"))
(if en
(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT"
)
(progn
(setq ent (entmakex
(list '(0 . "INSERT")
(assoc 2 ent)
(assoc 10 ent)
)
)
)
(command "_.explode" (entlast)) (entdel en)
)
)
)
(princ "\nOK，解密成功。

") (princ)
)。

一、填空题(本题30分)1．偏移命令是一个单对象编辑命令，在使用过程中，只能以方式选择__直接拾取__对象。

2．在AutoCAD编辑(MODIFY)工具条，从左到右各图标所对应的命令依序是_阵列旋转比例缩放拉伸。

3．在AutoCAD尺寸标注(DIM)工具条中，从左到右各图标所对应标注的尺寸依序是半径角度基线尺寸。

4. 以Line命令画一个封闭的多边形，最后应键入、即英文单词(闭合)的首字符_ c close之后回车结束．二、问答题(本题30分)1．块爆破(分解)专业资料答：把“块”，等对象重新转换为组成它的各单一实体的操作叫做块爆破或“块”分解2．图案填充的关联答：图案填充的围随其填充的边界的改变而改变、并总是充满边界围之的特性叫做图案填充的关联。

3．多段线(pline)与多线(mpline)有何不同?答：多段线是指由各种线段组成的单一实体对象，多线是指由两条以上组成的平行线，不同之处就是多线是平行线。

4．答出两种激活或启动块插入的命令(中文、英文均可)．答：利用对话框插入(Ddinscrt)；利用插入命令插入块(insert)5．在AutoCAD中，已知一般位置直线AB，要求设计出两种最简单的方法画出AC垂直AB。

专业资料答：(1)过直线外任一点做直线AB的垂线(扑捉垂足)，然后移动。

(2)选中直线AB，复制为AC；将AC旋转90°，移动AC即可三、选择题(本题20分)1．在AutoCAD中P画出图形“•”的命令是( b)A．point B．donutC. hatch D．solid2．在AutoCAD中被锁死的层上( b)A. 不显示本层图形B．不可修改本层图形C. 不能增画新的图形专业资料D．以上全不能3．在AutoCAD中，对两条直线使用圆角命令，则两线必须(d )A. 直观交于一点B．延长后相交C．位置可任意D. 共面4．在AutoCAD中绘制土木工程图经常需要使用多线。

由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令(b )A. breakB. mleditC. explode D．trim5．以下有关AutoCAD“捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是(d ) A．栅格的纵横间距必须相等专业资料B. SNAP的纵横间距必须相等C. 只有显示栅格式打开SNAP才能捕捉到栅格点D. 当橱格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点四、是非判断题(本题20分)1. AutoCAD中的图案填充(hatch)与其边界是可关联的，即图案填充的围可随边界的改变而改变．(√ )2．AutoCAD中绘图当前点为(100，100)，则点的坐标输入：(110，110)或(@10，10)或(@10<45)表示同一个点．(×3．AutoCAD中的块插入命令(insert)用于插入图形文件时，此图形文件必须事先用“base”命令设置基点。

首页 末页 向上 向下 返回 结束 调音
安徽水电学院机电系
《工程CAD》
编辑图块的属性
利用“增强属性编辑器” 编辑图块属性 利用“ATTEDIT” 编辑图块属性 利用“块属性管理器” 编辑图块属性
首页 末页 向上 向下 返回 结束 调音
安徽水电学院机电系
《工程CAD》
利用“增强属性编辑器” 编辑图块属 性
首页 末页 向上 向下 返回 结束 调音
安徽水电学院机电系
《工程CAD》
插入带属性的块
带属性的块插入方法与块的插入方法相同，只是在插 入结束时，需要指定属性值。具体可按以下步骤进行。 打开一个需要插入块的图形文件，单击绘图工具栏上 的插入块按钮，打开“插入”对话框。 单击对话框中的“浏览”，选择已定义好的带属性的 图块。 设置插入点、缩放比例和旋转角度。 单击“确定”按钮，然后根据命令行提示，输入所需 要的文本信息即可。
菜单方式： 【绘图】 →【块…】→【定 义属性…】。 键盘输入方式： ATTDEF
首页 末页 向上 向下 返回 结束 调音
图8-3 属性定义对话框
安徽水电学院机电系
《工程CAD》
建立带属性的块
属性定义好后，只有和图块联系在一起才有用处。向 图块追加属性，即建立带属性的块的操作步骤为： 绘制构成图块的实体图形。 定义属性。 将绘制的图形和属性一起定义成图块。
启动“ATTEDIT”命令的方法有两种： 菜单方式： 【修改】→【对象】→【属性】→ 【全局】。 键盘输入方式： ATTEDIT
首页 末页 向上 向下 返回 结束 调音
安徽水电学院机电系
《工程CAD》
性，用户有二种方式打开“块属性管理器”对 话框。如图8-4所示。
