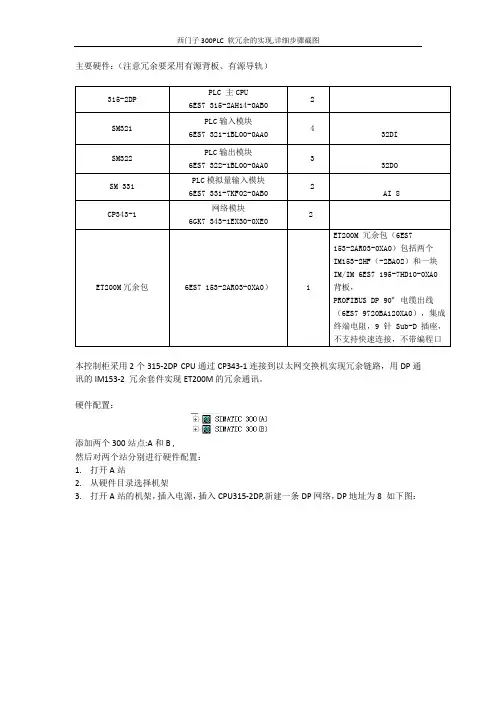

主要硬件：（注意冗余要采用有源背板、有源导轨）讯的IM153-2 冗余套件实现ET200M的冗余通讯。

硬件配置：添加两个300站点:A和B ,然后对两个站分别进行硬件配置：1.打开A站2.从硬件目录选择机架3.打开A站的机架，插入电源，插入CPU315-2DP,新建一条DP网络，DP地址为8 如下图：4.插入ET200从站，DP 地址为35.插入CP343-1,新建 Ethernet(1) 网络6 ET200从站中添加I/O模块，硬件组态完成冗余的输出地址为0-11 ，后面设置FC100要用到。

7 两个站的硬件组态要一致。

8.添加网络连接右击A站CPU（B站也行）会出现菜单，选择“添加新连接”（insert new connection），“连接类型”(connection type)，我用以太网ISO-TCP协议实现冗余的，点确定。

就出现下面这个画面，这里边的ID：7 和LADDR十六进制100，也就是十进制256，后边设置FC100要用到。

注意ID(hex)0007 A050 这里是可以选择的，原来是0001 A050，改为0007 A050，这时的ID 就成了7。

因为资料上说以太网实现冗余一般Local ID 不能小于2(其他方式实现没说)，所以要改一下，两个CPU的都要改一致，这个在后边设置FC100参数要用到。

A站配置完成以后，进行B站的配置，注意两个站的配置要一致。

软件的设置1.打开冗余程序库，复制里面所需的数据块到程序块里，采用以太网冗余需要复制SWR_XSEND_3002.调用FC5, FC6 在库Libraries-->SIMATIC_NET_CP-->CP 300里边可以找到。

随便一个位置调用他们，然后删除。

项目的块里就会出现这两个块了。

3.调用IEC定时器块，冗余块里的SFB3 TP是定时器块，IEC定时器分别有SFB3 TP，SFB4TON，SFB5 TOF等，把SFB4复制到项目里。

Siemens MPI协议解析nono95599nono@摘要：在使用上位机和西门子s7300系列PLC实现自动化过程控制当中，选择MPI协议进行通信时，PLC可以不用编程，而且可读写所有数据区，快捷方便。

但是西门子公司没有公布MPI协议的格式，用户如果想使用MPI协议监控，就必须购买其监控产品或第三方厂家的组态软件。

这样给用户自主开发带来一定困难，特别是自行开发的现场设备就不能通过MPI协议接入PLC。

而采用其它通讯方式也存在编程复杂，需要购买软件和授权等局限性。

本文通过数据监视、采集、分析的方法，解析出了MPI协议的关键报文格式，可用于实现上位机、现场设备与支持MPI协议的CPU之间通讯，从而提供了一种高效率低成本的通信方式。

关键字：MPI协议前言工业的现代化，很大程度体现在工业生产过程的自动化，其中信息的传输，数据的交换也成为评价工业自动化水平高低的标准。

网络通迅方式的多样化和通迅速率的高速化，使信息交换领域从设备控制层延伸到企业管理层。

信息技术的飞速发展，促进了自动化系统结构的变革，以网络为主干的分布式控制系统已成为当今自动化系统的主流趋势。

因此，网络通迅的实时性和可靠性，以及网络故障的诊断和排除都成为工业网络通信关注的焦点。

MPI网络是西门子工业控制系统中经常用到的一种通迅方式，使用RS485物理接口进行数据传输。

下面主要阐述西门子MPI协议的解析方法以及关键报文格式。

MPI协议概述MPI协议，其英文全名为Multi-point-Interface。

在PLC之间可组态为主／主协议或主／从协议．如何操作依赖于设备类型：如果控制站都是s7—300／400系列PLC，那么就建立主／主连接关系，因为MPI协议支持多主站通讯，所有的s7—300 CPU都可配置为网络主站，通过主／主协议可以实现PLC之间的数据交换。

如果某些控制站是s7—200系列PLC，则可以建立主／从连接关系，因为s7—200 CPU是从站，用户可以通过网络指令实现s7—300 CPU对s7200 CPU的数据读写操作。

1．运行SIMATIC Manager；
2．新建一个项目，如下图所示，例如存储在E:\plc\山西运城PLC程序\大连优力特\春沐苑，项目名称：S7_Pro1
3．建好项目后，删除MPI(1)；
4．上传程序；
5．程序上传完成后，双击Ethernet，显示NetPro窗口;
6．单击CPU，如下图中蓝色的位置；
7．双击下方表格区本地ID空白处，插入新连接；
8．单击确定按钮，显示TCP连接属性对话框；9．设置Frech端口号；
10．设置取等待，单击确定；
11．双击下方表格区本地ID空白处，插入新连接；
12．单击确定按钮，显示TCP连接属性对话框；13．设置Write端口号；
14．设置写等待，单击确定；
15．单击Ethernet(1)后，双击下方IP地址，修改为你想设定的IP地址；
16．关闭NetPro并保存；17．编译程序；
18．选择仅编译和选择全部，单击启动；
19．编译完成后，选择下载；。

3
4.不支持扩展地址模式，且不能变更HMI站号（HMI站号必须固定为0）。 5.接线方式如下： WeinView MT8000 人机接口 9 针 D 形端口 COM1 [RS485]2w COM3[RS485]2w 1 Data 2 Data + 5 GND 6 Data9 Data+ 5 GND SIEMENS PLC S7-200 系列 CPU PPI 通讯端口 S7-300 系列 CPU MPI 通讯端口 8 D3 D+ 5 GND
hmi一次仅可连接一台siemens1875k设备进?通讯且同一时间只能选择com1或com3rs4852w做为通讯接口
S7-200/S7-300 PLC 使用 187.5K 波特率操作说明

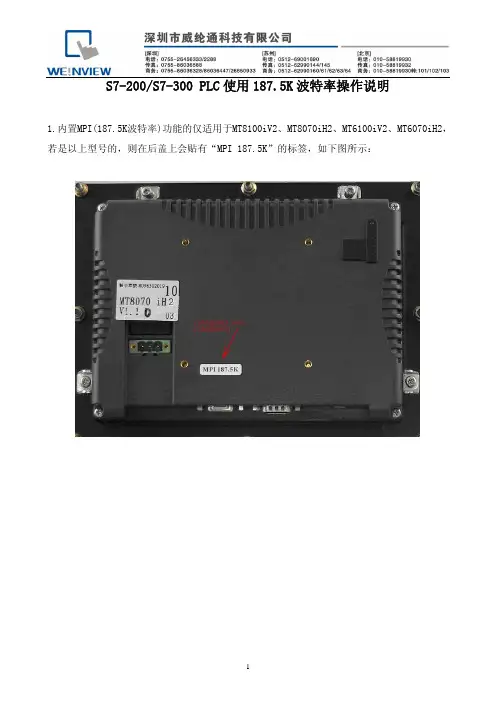

1.内置MPI(187.5K波特率)功能的仅适用于MT8100iV2、MT8070iH2、MT6100iV2、MT6070iH2， 若是以上型号的，则在后盖上会贴有“MPI 187.5K”的标签，如下图所示：
4
1
2.设备列表做如下选择： SIEMENS S7-300 PLC选择SIEMENS S7/300 MPI：
2Leabharlann S7-200 PLC选择SIEMENS S7/200，且将波特率设置为187.5K。
注：（EB8000软件版本必须是V3.10或更新的版本）；
3. HMI一次仅可连接一台SIEMENS187.5K设备进行通讯，且同一时间只能选择COM 1或 COM 3 RS485/2w做为通讯接口。
