含分布式电源配电网的快速故障区段定位

配网自动化系统中接地故障区段定位措施摘要：实现配网自动化系统接地故障定位的高效化和精准化可为维修检测人员带来极大的便利，并为馈电线路的控制和保护提供了极富价值的理论参考。

因此在配网自动化系统中提升接地故障定位技术可以有效推动配电系统自动化和智能化建设，实现整个系统的稳定良好运行。

关键词：配网自动化系统；接地故障区段；定位措施1 配网自动化建设对供电可靠性的影响1.1缩小故障范围配网自动化能够自动控制电力运行系统，保证线路运行安全可靠，缩小故障对周围的影响。

配网自动系统能够智能管控线路中的开关，系统一旦检测到线路故障状态或异常情况，会自动分析故障区域数据，对比正常系统数据，定位故障点迅速处理，缩小了影响范围。

如在线路正常使用中，配网发生馈线开关跳闸，系统即可在定位与处理故障的同时，维持其他线路供电，这主要是通过系统自动监控实现。

系统中监控终端直接连接计算机，完成信息交互传递，实时监控整体线路，供电线路发生故障即能够及时发现问题，隔离故障，确保系统稳定。

1.2提高供电稳定性在配网供电中，为提高可靠性需要实现系统自动化，以此维护电力设备安全，保证电力稳定运输。

供电过程中，发生故障时配网自动化系统在定位处理故障同时将其与其他线路相隔离，维持其他线路的正常供电，以此来提高供电的稳定性。

实际工程中，技术人员还须对系统优化配置，减少线路损耗，提高线路设计科学性。

2接地故障区段定位原理2.1辐射性接线方式通常情况下，配电网会采取闭环设计、开环运行的建设模式，不同系统线路在双电源的连接下与开关相连并形成环形结构。

在配电网正常运行使用过程中，双电源处的连接开关断开，配电线路自变电站引出开始进行开环运行，此时辐射型连线方式呈现树状结构，这是现阶段我国配电网系统较为普遍的一种接线模式。

2.2故障选线与定位非有效接地系统中若出现接地故障，非故障会从原本的地电压变为线电压，尤其是当间接性弧光接地出现的情况下，受到电荷的限制，中性点无法有效释放通路，从而导致弧光接地过电压威胁线路绝缘，持续情况下会进一步发展成为相间短路，此时就需要及时快速地定位故障线路，并排除故障。

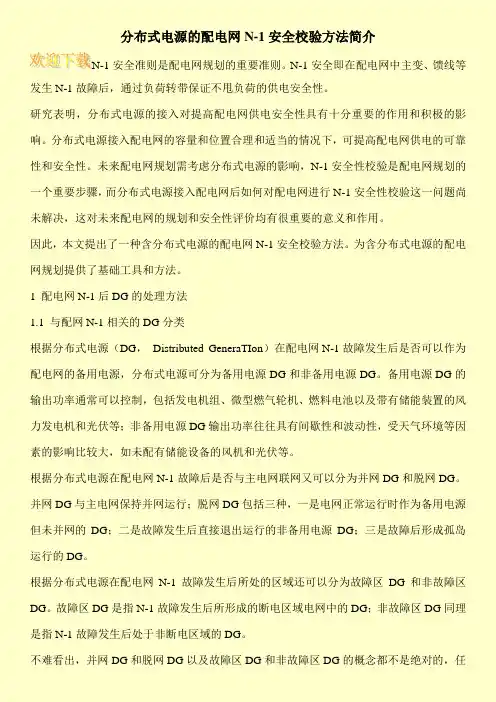

分布式电源的配电网N-1安全校验方法简介N-1安全准则是配电网规划的重要准则。

N-1安全即在配电网中主变、馈线等发生N-1故障后，通过负荷转带保证不甩负荷的供电安全性。

研究表明，分布式电源的接入对提高配电网供电安全性具有十分重要的作用和积极的影响。

分布式电源接入配电网的容量和位置合理和适当的情况下，可提高配电网供电的可靠性和安全性。

未来配电网规划需考虑分布式电源的影响，N-1安全性校验是配电网规划的一个重要步骤，而分布式电源接入配电网后如何对配电网进行N-1安全性校验这一问题尚未解决，这对未来配电网的规划和安全性评价均有很重要的意义和作用。

因此，本文提出了一种含分布式电源的配电网N-1安全校验方法。

为含分布式电源的配电网规划提供了基础工具和方法。

1 配电网N-1后DG的处理方法1.1 与配网N-1相关的DG分类根据分布式电源（DG，Distributed GeneraTIon）在配电网N-1故障发生后是否可以作为配电网的备用电源，分布式电源可分为备用电源DG和非备用电源DG。

备用电源DG的输出功率通常可以控制，包括发电机组、微型燃气轮机、燃料电池以及带有储能装置的风力发电机和光伏等；非备用电源DG输出功率往往具有间歇性和波动性，受天气环境等因素的影响比较大，如未配有储能设备的风机和光伏等。

根据分布式电源在配电网N-1故障后是否与主电网联网又可以分为并网DG和脱网DG。

并网DG与主电网保持并网运行；脱网DG包括三种，一是电网正常运行时作为备用电源但未并网的DG；二是故障发生后直接退出运行的非备用电源DG；三是故障后形成孤岛运行的DG。

根据分布式电源在配电网N-1故障发生后所处的区域还可以分为故障区DG和非故障区DG。

故障区DG是指N-1故障发生后所形成的断电区域电网中的DG；非故障区DG同理是指N-1故障发生后处于非断电区域的DG。

不难看出，并网DG和脱网DG以及故障区DG和非故障区DG的概念都不是绝对的，任。

运营维护技术配网单相接地故障区段定位技术曲晓（国网山东省电力公司龙口市供电公司，山东通过线路终端采集故障线路零序电流波形，借助相关系数对零序电流波形相似度进行计算，将其作为 配电网单相接地故障区段的定位依据。

研究结果显示，故障区段两端的零序电流系数是与相接近的正数，由此在-0.5～1比阈值区段小，则属于故障区段，若比阈值区段大，则属于非故障区段。

波形；配电网；单相；接地故障；区段定位Waveform Based Single Phase Grounding Fault Location Technology for 10 kVDistribution NetworkQU Xiao(China National Grid Shandong Electric Power Co., Longkou Power Supply Co., Yantaizero sequence current waveformcalculates the similarity of the zero sequence current waveform with the help of correlation coefficients，则说明该区段属于故障区段；，则说明该区段属于非故障区段。

锁定故障后，向主站上报故障位置，由主站分析并发出解决命令，断开故障区段电路，有效隔离非故障与故障区。

配网的单相接地故障区段定位仿真配网的单相接地故障区段定位所示。

系统的中性点经过消弧±0.88 Ω，、15 km 。
