快拆架模板支撑系统施工方案

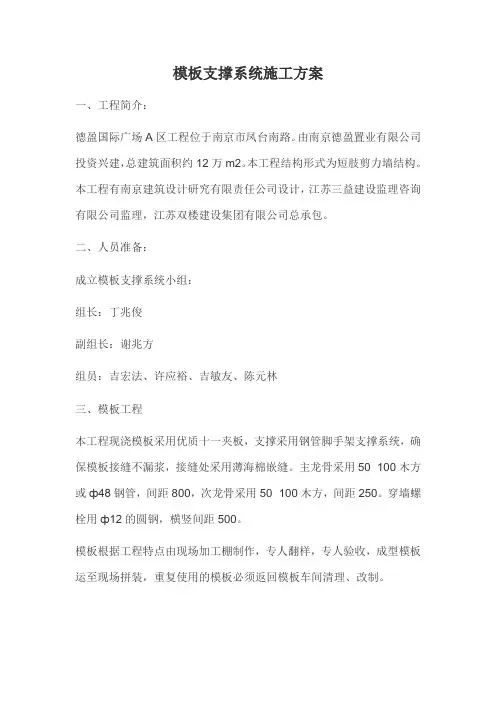

模板支撑系统施工方案

一、工程简介：

德盈国际广场A区工程位于南京市凤台南路。由南京德盈置业有限公司投资兴建，总建筑面积约12万m2。本工程结构形式为短肢剪力墙结构。本工程有南京建筑设计研究有限责任公司设计，江苏三益建设监理咨询有限公司监理，江苏双楼建设集团有限公司总承包。

二、人员准备：

成立模板支撑系统小组：

组长：丁兆俊

副组长：谢兆方

组员：吉宏法、许应裕、吉敏友、陈元林

三、模板工程

本工程现浇模板采用优质十一夹板，支撑采用钢管脚手架支撑系统，确保模板接缝不漏浆，接缝处采用薄海棉嵌缝。主龙骨采用50×100木方或ф48钢管，间距800，次龙骨采用50×100木方，间距250。穿墙螺栓用ф12的圆钢，横竖间距500。

模板根据工程特点由现场加工棚制作，专人翻样，专人验收，成型模板运至现场拼装，重复使用的模板必须返回模板车间清理、改制。 楼梯模板施工前根据实际层高放样，在支设时，须注意楼梯转角处两级踏步各自留出2cm厚粉刷层厚度。

允许偏差：轴线位移5mm，标高±5mm，截面尺寸+4mm，-5mm，每层垂直度5mm，相邻板高差2mm，表面平整度5mm。

模板轴线位置、标高、几何尺寸必须通过质检员、现场监理工程师验收合格后方可浇筑砼。

为了保证表面光洁，墙模板在安装前须涂脱模剂，现浇模板在安装后涂脱模剂，要求脱模剂稠度均匀，模板涂抹均匀，不沾污钢筋。

模板支设质量措施：

①通过三级检查来保证模板支设的质量，即工人在支模中班组长对支设模板质量及垂直度要随时检查，不符合图纸设计及规范要求的重新支设调整校正，直到符合要求为止；班组检查合格后，由施工员进行复查，最后由质检员和监理工程师进行复核，并对模板进行评定。

②模板钢楞所有的钢管间距、数量及对拉螺栓的数量，位置严格按要求进行施工，以保证模板的整体刚度，避免浇筑时模板产生的变形。

③拆下的模板及时进行修整，以保证模板拼缝严密。

④梁、板底支撑的拆除，须征得技术负责人同意并填写拆模令，悬挑构建需待砼强度达到100%时方可拆除支撑及模板。 ⑤模板支设实行分段包干，挂牌作业，浇筑后的砼构件，经专职质检员验收后，均将施工者姓名和实测结果标记于砼构件上，以此来增强职工的责任心。

快拆盘扣架工程专项方案结构设计

第一章 编制说明

第一节 编制说明

一、 本专项施工方案是以湖南绿地城花发展有限公司在长沙市雨花区的圭塘河生态景观区二期工程项目为对象的模板专项施工方案，是在圭塘河生态景观区二期工程项目施工组织设计的基础上对该专项工程的内容进一步具体化，是直接指导该专项工程的施工管理和技术经济活动的专用文件。

二、 本专项方案出现下列情况时，由实施该项工程的项目经理部作出修改或补充、并报经原审批单位重新审批后执行：

1、 当工程设计图纸发生重大修改时，如主体结构的形式发生大的凋整等，将对专项施工方案进行修改；对工程设计图纸的一般性修改，视变化情况对专项施工方案进行补充；对工程设计图纸的细微修改或更正，专项施工方案不作调整；

2、 当有关法律、法规、规范和标准开始实施或发生变更，并涉及工程的实施、检查或验收时，专项施工方案将进行修改或补充；

3、 由于主客观条件的变化，施工方法有重大变更，原来的专项施工方案已不能正确地指导施工，将对专项施工方案进行修改或补充；

4、 当施工资源的配置有重大变更，并且影响到施工方法的变化或对施工进度、质量、安全、环境、造价等造成潜在的重大影响，将对专项施工方案进行修改或补充；

5、 当施工环境发生重大改变，如施工延期造成季节性施上方法变化，施工场地变化造成现场布置和施工方式改变等，致使原来的专项施工方案已不能正确地指导施工，将对专项施工方案进行修改或补充。

三、 本专项施工方案经审批后，作为工程实施的专用文件之一。

第二节 编制依据

一、 与工程建设有关的法律、法规和文件

1、 《建设工程安全生产管理条例》（国务院令第393号）；

2、 住房和城乡建设部《绿色施工导则》（建质[2007]223号）；

3、 公司《施工组织设计与报批管理办法》（六公司技字[2009]307号）；

4、 公司《重大危险源安全监督管理办法》（六公司工字〔2007〕119号）。

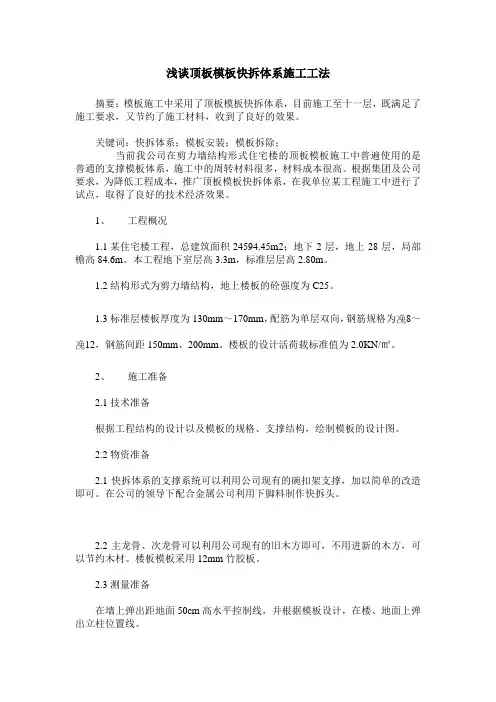

浅谈顶板模板快拆体系施工工法

摘要：模板施工中采用了顶板模板快拆体系，目前施工至十一层，既满足了施工要求，又节约了施工材料，收到了良好的效果。

关键词：快拆体系；模板安装；模板拆除；

当前我公司在剪力墙结构形式住宅楼的顶板模板施工中普遍使用的是普通的支撑模板体系，施工中的周转材料很多，材料成本很高。根据集团及公司要求，为降低工程成本，推广顶板模板快拆体系，在我单位某工程施工中进行了试点，取得了良好的技术经济效果。

1、 工程概况

1.1 某住宅楼工程，总建筑面积24594.45m2；地下2层，地上28层，局部檐高84.6m。本工程地下室层高3.3m，标准层层高2.80m。

1.2 结构形式为剪力墙结构，地上楼板的砼强度为C25。

1.3 标准层楼板厚度为130mm～170mm，配筋为单层双向，钢筋规格为8～12，钢筋间距150mm、200mm。楼板的设计活荷载标准值为2.0KN/㎡。

2、 施工准备

2.1技术准备

根据工程结构的设计以及模板的规格、支撑结构，绘制模板的设计图。

2.2物资准备

2.1快拆体系的支撑系统可以利用公司现有的碗扣架支撑，加以简单的改造即可。在公司的领导下配合金属公司利用下脚料制作快拆头。

2.2主龙骨、次龙骨可以利用公司现有的旧木方即可，不用进新的木方，可以节约木材。楼板模板采用12mm竹胶板。

2.3测量准备

在墙上弹出距地面50cm高水平控制线，并根据模板设计，在楼、地面上弹出立柱位置线。

2.4对人员的培训。

参观其它施工单位的施工现场，对施工人员进行技术交底和快拆体系的试搭和试拆工作。

3、 模板配置

3.1普通模板配置

3.1.1根据公司调研报告，即：层高不大于3m，板厚不大于200mm的建议，故本工程地下室不采用快拆体系（板厚200mm，且层高3.3m）。

3.1.2阳台、飘窗板、空调板等悬挑构件不采用快拆体系，模板及支撑配置为三层。

3.1.3楼梯间、电梯间及公共走廊由于楼板跨度为2m～2.5m之间，故不采用快拆体系，模板及支撑配置为两层。

第 1 页

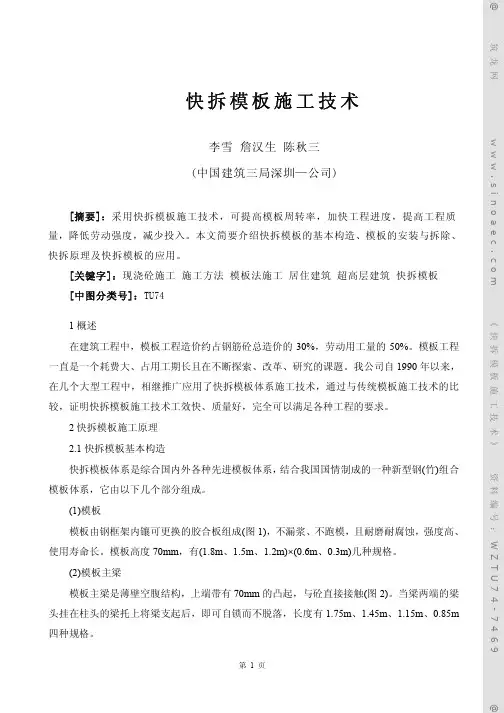

@ 筑龙网 《快拆模板施工技术》 资料编号：WZTU74-7469 @ 快拆模板施工技术 李雪 詹汉生 陈秋三 (中国建筑三局深圳—公司) [摘要]：采用快拆模板施工技术，可提高模板周转率，加快工程进度，提高工程质量，降低劳动强度，减少投入。本文简要介绍快拆模板的基本构造、模板的安装与拆除、快拆原理及快拆模板的应用。 [关键字]：现浇砼施工 施工方法 模板法施工 居住建筑 超高层建筑 快拆模板 [中图分类号]：TU74 1概述 在建筑工程中，模板工程造价约占钢筋砼总造价的30%，劳动用工量的50%。模板工程一直是一个耗费大、占用工期长且在不断探索、改革、研究的课题。我公司自1990年以来，在几个大型工程中，相继推广应用了快拆模板体系施工技术，通过与传统模板施工技术的比较，证明快拆模板施工技术工效快、质量好，完全可以满足各种工程的要求。 2快拆模板施工原理 2.1快拆模板基本构造 快拆模板体系是综合国内外各种先进模板体系，结合我国国情制成的一种新型钢(竹)组合模板体系，它由以下几个部分组成。 (1)模板 模板由钢框架内镶可更换的胶合板组成(图1)，不漏浆、不跑模，且耐磨耐腐蚀，强度高、使用寿命长。模板高度70mm，有(1.8m、1.5m、1.2m)×(0.6m、0.3m)几种规格。 (2)模板主梁 模板主梁是薄壁空腹结构，上端带有70mm的凸起，与砼直接接触(图2)。当梁两端的梁头挂在柱头的梁托上将梁支起后，即可自锁而不脱落，长度有1.75m、1.45m、1.15m、0.85m四种规格。

第 2 页

@ 筑龙网 《快拆模板施工技术》 资料编号：WZTU74-7469 @

用作模板梁的延长部分(图3)。当梁头挂在柱头的梁托上支起后，能自锁而不脱落，长度有0.4m，0.5m两种。 (4)快拆柱头 快拆柱头为精密铸钢件，柱头顶板(50mm×150mm)可直接与砼接触，两侧梁托可挂住梁头，梁托附着在方形管上，方形管可上下移动115mm，方形管在上方时，可通过支承板锁住，用锤敲击支承板则梁托随方形管下落(图4)。
