隔离开关
隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。

断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。

2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。

隔离开关具有一定的切断小电流的能力。

A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。

通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。

对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。

1接地绝缘一般由支柱绝缘子和操作绝缘子组成。

他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。

2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。

隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。

这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。

隔离开关安装。

隔离开关1开关功能：开关又称断路器，在电路中起“断开”和“闭合”电路的作用。

与下面的隔离开关相比，具有分断电流的能力，即能带负荷动作，“不怕”燃弧；2隔离开关的作用：起到“分”和“合”回路中的作用。

与上述开关相比，它没有电流分断能力，即不能带负荷动作，“怕”燃弧；只能与上述开关配合使用，但其特殊的“外露”结构能让人看到电路是否在外开路，在维护点的功能时“明显”断开；隔离开关推荐品牌：民熔电气三。

隔离开关的作用：是隔离开关；4接地开关的作用：结构为隔离开关，但与隔离开关的用途不同，就像客车拉人，货车拉货物。

接地闸刀开关用于接地。

检修时，主回路通过开关接地，使人可以到主回路进行检修，目的是保证安全；5接地线的作用：对于没有接地闸刀开关的地方，人们还想上去做维修工作，所以需要用人工接地设备将主电路接地。

这种人工接地设备是接地线，一般由25平方毫米以上的绝缘铜铰线制成，头部有一个密封地线的专用吊钩，下面有一个专用的钢制钻杆进行接地；6接触器功能：低压系统中常用，相当于开关，但一般开关不能频繁动作。

该设备操作频繁，操作控制灵活，广泛应用于低压系统；7断路器的功能：它是一个开关。

隔离开关的作用：隔离开关是一种断口可靠的开关，分断间隙的绝缘和相间绝缘足够可靠，既可以在有电压但无负载的情况下接通和断开线路，也可以接通或断开短的空载线路，电压互感器和容量有限的空载变压器。

1隔离开关主要用于将配电装置中的断电部分与带电部分可靠隔离，以保证检修工作的安全。

2所有触点都暴露在空气中，并有明显的断开点。

隔离开关没有灭弧装置，不能用于切断负载电流或短路电流。

否则，在高压作用下，断开点会产生强电弧，很难自行熄灭，甚至引起闪络（相间短路或相对地短路），烧毁设备，危及人身安全，称为“带负”“拉闸”严重事故。

隔离开关也可用于某些开关操作，以改变系统的操作模式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

柱上隔离开关随着科学技术的进步，经济社会的快速发展，人民生活水平的显著提高，与电力工业的发展密切相关。

只有安全、稳定、可靠的电力供应，才能保证社会稳定和经济发展。

因此，要使电网履行其应有的社会责任，就必须确保电网自身的安全。

但是，电网设备和线路接线比较复杂，随着设备的长期使用和各种外界因素的影响，总需要对各种设备和线路进行停电检修。

为防止检修过程中发生人员伤亡、设备损坏和电网事故，必须采取各种安全防护措施，并采用具有“五防”功能的闭锁装置，防止误操作。

针对隔离开关和接地隔离开关电气闭锁回路不完善导致机械闭锁装置损坏的问题，采用在三相隔离开关和接地隔离开关操作机构回路中安装电气闭锁回路的方法，防止机械闭锁装置的损坏。

分析了各种防误闭锁装置的优缺点，探讨了它们的使用和管理方法。

针对电磁式防跳器的缺点，设计了一种静态防跳器。

分析了造成电网事故的主要原因，论述了隔离开关对工作人员的必要要求、专业技术水平和优化操作措施。

对变电站电气设备的防误闭锁进行了探讨和分析，针对不同的装置结构采取了不同的闭锁方式。

他们有的提出了新的防误闭锁方法，有的对现有的防误闭锁方法进行了分析研究，如机械闭锁、程序闭锁、电气闭锁和微机防误闭锁等。

但由于分线箱（环网柜）等电站设备经常将进线电缆通过柱形隔离开关引至分线箱（环网柜）等电站设备，考虑不周。

这种设备在停电检修时需要有明显的断点。

但作为电源侧的柱形隔离开关与电站设备的进线开关之间没有“五防”闭锁连接，不能用电检法来防止作为出线侧隔离刀的隔离开关有载拉合。

因此，在停电切换操作过程中，有可能发生带负荷拉合隔离开关的事故因此，为了防止此类事故的发生，而现有的闭锁方式不能解决此类问题，研制了一种适用于杆式隔离开关和厂用进线断路器的新型闭锁装置。

根据装置的功能特点，可有效避免误拉、误合隔离开关。

试验结果表明，该闭锁装置能消除配电网中极性隔离开关和进线断路器带负荷分合隔离开关的隐患，有效降低了工作风险，降低了事故率，提高了工作效率和社会稳定。

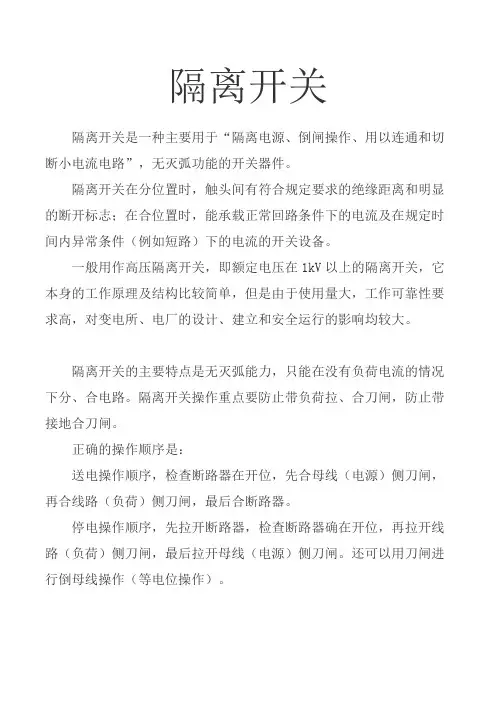

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。

正确的操作顺序是：送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。

停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。

还可以用刀闸进行倒母线操作（等电位操作）。

1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。

即隔离开关操作时断路器必须在断开状态。

2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。

3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。

高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

4.隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作-定要按顺序进行。

如侄闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。
