LCD lgm12864 程序代码

stm32驱动lcd12864程序预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制#include "12864.h"#include "sys.h"#include "delay.h"#include "usart.h"void p_out(void) //把PB命令端口配置成输出{rs();wr();en();psb();}void wr_outite_cmd(u8 cmd) //写命令{p_out();data_out(); //把PB数据端口配置成输出rs_out=0;wr_out=0;en_out=0;GPIOB->ODR=((GPIOB->ODR&0X00FF)|(cmd<<8));delay_ms(10);en_out=1;delay_ms(10);en_out=0;}void wr_outite_data(u8 dat) //写数据{p_out();data_out();rs_out=1;wr_out=0;en_out=0;GPIOB->ODR=((GPIOB->ODR&0X00FF)|(dat<<8)); //把dat 给PB高八位delay_ms(10);en_out=1;delay_ms(10);en_out=0;}void LCDClear(void){wr_outite_cmd(0x01); //显示清屏delay_ms(5);wr_outite_cmd(0x34); // 显示光标移动设置delay_ms(5);wr_outite_cmd(0x30); // 显示开及光标设置delay_ms(5);}void locate_x_y(u8 x,u8 y)//指定显示坐标{u8 x2=0;x2=x;if(y<1) y=1;if(y>4) y=4;x&=0x0f;switch(y){case 1:x2|=0x80;break;case 2:x2|=0x90;break;case 3:x2|=0x88;break;case 4:x2|=0x98;break;}wr_outite_cmd(x2);delay_ms(10);}void lcd_init(void){wr_outite_cmd(0x30);delay_ms(10);wr_outite_cmd(0x01);delay_ms(10);wr_outite_cmd(0x06);delay_ms(10);wr_outite_cmd(0x0c);delay_ms(10);}void DisInt(u8 x,u8 y,int fnum) //显示整型变量的函数,最多显示16位的整数。

/*========================LCD12864液晶并行驱动程序==========================程序名称：12864液晶驱动程序(并行模式)================================================= ===========================*/#include <at89x52.h>#define uchar unsigned char#define uint unsigned intuchar t,p;/********************************引脚定义***********************************/#define RS P1_0 //RS=0为执行指令；RS=1为执行数据；#define RW P1_1 //读写#define E P1_2 //使能#define PSB P1_3 //低电平（串口驱动）；高电平（并口驱动）#define RST P1_4 //LCD复位/********************************定义数组***********************************/uchar code title[] = {"LCD 并行接口测试"}; uchar code website[]={"qwertyuioopplkjh"}; uchar code dig[]={"0123456789"};uchar code dig2[]={0,1,2,3,':'}; ///*******************************相关子程序**********************************/void Init_lcd(); //初始化液晶void lcd_busy(); //忙标志查询void delay100us(); //100us延时程序void write(uchar x,uchar Data); //写单字节函数void Show(uchar address,uchar L,uchar STR1[]); void Show_dig(uchar address,uint number);/*******************************延时子程序**********************************/void delay100(int n){unsigned char i;while(n--)for(i=0;i<100;i++);}/*******************************LCD 忙标志查询******************************/void lcd_busy(void){uchar busy;P0=0xff;RS=0;RW=1;do{E=1;busy=P0;E=0;}while(busy>0x7f);}/*****************************写指令或数据**********************************/void write(uchar x,uchar Data){lcd_busy(); //忙查询if(x==0){RS=0;RW=0; //写单字节命令字}else if(x==1){RS=1;RW=0; //写单字节数据}E=1;P0=Data;E=0;P0=0xff;}/*******************************初始化LCD **********************************/void Init_lcd(void){delay100(20); //启动等待，等LCM讲入工作状态PSB=1; //并口驱动模式RST=0;delay100(4);RST=1; // 复位LCDwrite(0,0x30); //8 位介面，基本指令集write(0,0x0c); //显示打开，光标关，反白关write(0,0x01); //清屏，将DDRAM的地址计数器归零}/*******汉字和字符显示,参数入口:Show（地址，显示宽度，汉字数组）************/void Show(uchar address,uchar L,uchar STR1[]) {uchar i;write(0,address);for(i=0;i<L;i++)write(1,STR1[i]);}/************纯阿拉伯数字显示，参数入口:Show_dig （地址，数字）**************/void Show_dig(uchar address,uint number){uchar shi,ge;shi=number/10;ge=number%10;write(0,address);delay100(20);write(1,dig[shi]);delay100(20);write(1,dig[ge]);}/************************************主程序**********************************/void main(void){Init_lcd();TMOD=0X01;TH0=0xdc;TL0=0x00;ET0=1;TR0=1;EA=1;P3_6=0;delay100(30);Show(0x83,4,"梁浩"); //写数组里的容write(0,0x0d);delay100(30);Show(0x90,16,"电子科技协会会长"); delay100(30);Show(0x88,16,"TEL "); //写英文delay100(30);while(1){Show_dig(0x99,p); //写实时数组}}void exter() interrupt 1{TH0=0xdc;TL0=0x00;t++;if(t==20){t=0;p++;}if(p==60)p=0;}/***************************************end****** *****************************/。

ON/OFF=H：表示显示关闭；ON/OFF=L：表示显示开。
10、写显示数据
CODE：R/WD/IDB7 DB6 DB5DB4DB3 DB2 DB1DB0
L
H
D7
D6
D5
D4
D3
D2
D1
D0
功能：写数据到DD RAM，DD RAM是存储图形显示数据的，写指令执行后Y地址计数器自动加1。D7-D0位数据为1表示显示，数据为0表示不显示。写数据到DD RAM前，要先执行“设置页地址”及“设置列地址”命令。
备注：ST7920控制器的128×64点阵液晶其实原理上等同256×32点阵，第三行对应的DDRAM地址紧接第一行；第四行对应的DDRAM地址紧接第二行。用户在使用行反白功能时，如果第一行反白，第三行必然反白。第二行反白，第四行必然反白。这是正常现象。
9、状态检测忙标志位(StatusBusy 1<<7)
基本指令
1、清除显示（DispClear0x01）
CODE：RSR/WDB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L
L
L
L
L
L
L
L
L
H
功能：将DDRAM填满“20H”（空格）代码，并且设定DDRAM的地址计数器（AC）为
00H；更新设置进入设定点将I/D设为1，游标右移AC加1。
2、地址归0（HOME0x20）
绘图RAM（GDRAM）
绘图显示RAM提供64×32个位元组的记忆空间，最多可以控制256×64点的二维绘图缓冲空间，在更改绘图RAM时，先连续写入水平与垂直的坐标值，再写入两个8位元的资料到绘图RAM，
而地址计数器（AC）会自动加一；在写入绘图RAM的期间，绘图显示必须关闭，整个写入绘图RAM

COM
EQU 20H ;指令数据寄存器
DAT
EQU 21H ;显示数据寄存器
;********************************变量定义结束**********************************
;*********************************程序开始************************************
指令和数据；BF=0时，模块为准备状态，随时可接受外部指令和数据。利用状态 读指令，可以将BF读到DB7总线，从而检验LCD的工作状态 4. 显示控制触发器DFF
此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示，DISPLAY OFF DDRAM的内容就显示在屏幕上；DFF=0为关显示。DISPLAY OFF DDRAM的状态是指 令显示ON/OFF和RST信号控制的。 5. XY地址计数器
2.2 程序功能
LCD 会每隔 1 秒显示一个画面，共 3 个画面，一直循环下去。 第 1 秒:
第 2 秒: 第 3 秒:
8
嵌入式应用软件园，版权所有，请勿转载/销售。
第 3 章程序代码
3.1 文本版代码
我们的辛勤付出，需要您的肯定，请访问: 嵌入式应用软件园。
;******************************************************************************
第 3 章程序代码 .....................................................................................9 3.1 文本版代码 ................................................................................ 9 3.2 图片版代码 .............................................................................. 21

一起来学LCD12864菜单程序（包含完整程序）一起来学LCD12864菜单程序（包含完整程序）/*-------------------------------------------项目名：家电中央控制系统工程程序名：显示MCU总体程序编写人：杜洋初写时间：2005年9月5日晚20时程序功能：实现液晶、语音部分的人机对话和总线的通信实现方法：用中断实现总线接收CPU说明：89S5212MHZ晶振接口说明：（详见初定义）信息说明：修改日志：NO.1--------------------------------------------*/;----------------------------------------初定义LCDDAT EQU P2RS EQU P3.5RW EQU P3.6E EQU P3.7REDLED EQU P3.4BACKLED EQU P3.1PLAY EQU P1.7STOPIN EQU P3.0LIN EQU P3.2SPDAT EQU P1XX2 EQU P0.0LT_RAM EQU 30HLR_RAM EQU 40HSP_RAM EQU 20HDIS1_RAM EQU 50HDIS2_RAM EQU 70HDIS3_RAM EQU 60HDIS4_RAM EQU 80HRR1 EQU 26HRR3 EQU 21HRR4 EQU 22HT0_RAM EQU 23HQR3_RAM EQU 24HQR2_RAM EQU 25HLCDDISPLAY EQU 26H ;菜单显示移位寄存器MENU_RAM EQU 27H;菜单位置寄存器ONOFFLCD EQU 28H;-------------------------------------程序入口ORG 0000HJMP LCD_STARTORG 0003HJMP LIN_INT0ORG 000BHJMP LED_T0ORG 0030H;--------------------------------------主程序开始LCD_START br>SETB PLAYMOV T0_RAM,#250MOV TMOD,#01HSETB ET0MOV TL0,#0B0H ;50MS 定时初值（T0计时用）MOV TH0,#3CH ;50MS定时初值CLR IT0SETB EX0SETB TR0SETB EAMOV DPTR,#TAB_0CALL START_LCD;-----自检程序CALL DL1SMOV MENU_RAM,#00HMOV DPTR,#TAB_HCALL START_LCDCLR LCDDISPLAY;--------------------------------------主循环体程序LCD_LOOP br>JB ONOFFLCD,DISPLAY_PROLCD_LOOP_1br>JMP LCD_LOOP;---------------------------- 菜单显示处理DISPLAY_PRO br>MOV A,MENU_RAMMOV DPTR,#MENUTAB_HOSTRLC AJMP @A+DPTRMENUNEXT br>CALL START_LCDCLR LCDDISPLAYCLR ONOFFLCDJMP LCD_LOOP;-------------------------MENUTAB_HOST:JMP HOST_H ;主菜单JMP HOST_1 ; 1，控制JMP HOST_2 ; 2，设置JMP HOST_3 ; 3，智能JMP HOST_4 ; 4，帮助<。

一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.主要外形尺寸项目标准尺寸单位模块体积113.0×65.0×12.8mm定位尺寸105.0×55.0mm视域73.4×38.8 mm行列点阵数128×64dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64 引脚说明引脚号引脚名称方向功能说明1 VSS - 模块的电源地2 VDD - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS) H/L 并行的指令/数据选择信号；串行的片选信号5 R/W(SID) H/L 并行的读写选择信号；串行的数据口6 E(CLK) H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RET H/L 复位低电平有效18 NC 空脚19 LED_A - 背光源正极（LED+5V）20 LED_K - 背光源负极（LED-OV）逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集指令指令码说明执行时间（540KHZ）RSRWDB7DB6DB5DB4DB3DB2DB1DB清除显示0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM的地址计数器（AC）到“00H”，并且将游标移到开头原点位置；这个指令并不改变DDRAM的内容4.6ms进入点设定0 0 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us显示状态开/关0 0 0 0 0 0 1 D C BD=1：整体显示ONC=1：游标ONB=1：游标位置ON72us游标或显示移位控制0 0 0 0 0 1S/CR/LX X设定游标的移动与显示的移位控制位元；这个指令并不改变DDRAM的内容72us功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

u8 i = 0;
CS_LOW; RS_DATA; for(i=0;i<8;i++) {
SCLK_LOW; if(data&0x80) {
SDA_HI; } else {
SDA_LOW; } SCLK_HI; data <<= 1; } } /************************************************************************ 函 数 名：void JLX12864_Init(void) 功 能：12864 初始化 入口参数：无 返 回 值：无 说 明： 作 者：Joe 日 期：2015/1/13 16:33:38 修 改：XX 修改说明：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
************************************************************************/ void JLX12864_Init(void) {
GPIO_Init(GPIOB, GPIO_Pin_1, GPIO_Mode_Out_PP_High_Fast); GPIO_Init(GPIOB, GPIO_Pin_2, GPIO_Mode_Out_PP_High_Fast); GPIO_Init(GPIOB, GPIO_Pin_3, GPIO_Mode_Out_PP_High_Fast); GPIO_Init(GPIOB, GPIO_Pin_5, GPIO_Mode_Out_PP_High_Fast); GPIO_Init(GPIOB, GPIO_Pin_6, GPIO_Mode_Out_PP_High_Fast);
/************************************************************************ 函 数 名：JLX12864_ClearScreen(void) 功 能：清屏 入口参数：无 返 回 值：无 说 明： 作 者：Joe 日 期：2015/1/13 16:33:38 修 改：XX 修改说明：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX ************************************************************************/ void JLX12864_ClearScreen(void) {

LCD12864 液晶显示器模块化程序(51单片机)/**********************lcd12864.h 头文件**********************/#ifndef _LCD12864_H_#define _LCD12864_H_extern void lcd12864_busy(); //忙标志函数extern void led12864_clear();//清屏extern void lcd12864_init(); //初始化函数extern void lcd12864_pxy(unsigned char p,unsigned char x,unsigned char y);//数据的显示位置，p＝0左半屏，p＝1右半屏，p＝2两半屏全选，xy为显示的坐标，第四象限，用正值表示。

extern void lcd12864_zifu(unsigned char p,unsigned char x,unsigned char,unsigned char m);//第m个字符的显示位置，与汉字的定义一样，只是xy的坐标的值应小于等于7.extern void lcd12864_hanzi(unsigned char p,unsigned char x,unsigned char y,unsigned char m);//第m个汉字的显示位置，p＝0左半屏，p＝1右半屏，p＝2两半屏全选，xy为显示的坐标，第四象限，用正值表示,x或y的值都应小于等于3。

m为显示的第m个汉字。

#endif/**********************lcd12864.c 文件**********************/#include;#define uint unsigned int#define uchar unsigned charsbit cs2=P2^0;sbit cs1=P2^1;sbit e=P2^2;sbit rw=P2^3;sbit rs=P2^4;uchar code zifu[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,//，00x00,0x00,0x58,0x38,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,//。

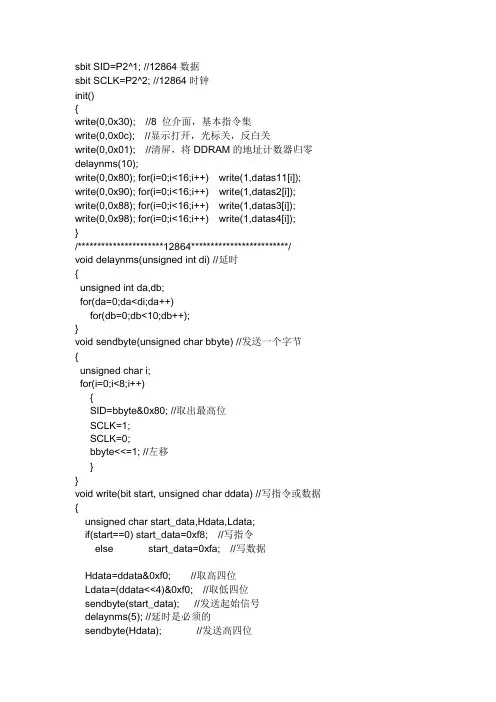

write(0,0x30); //8位介面，基本指令集
write(0,0x0c); //显示打开，光标关，反白关
write(0,0x01); //清屏，将DDRAM的地址计数器归零
}*/
write(0,0x80); for(i=0;i<16;i++) write(1,datas11[i]);
write(0,0x90); for(i=0;i<16;i++) write(1,datas2[i]);
write(0,0x88); for(i=0;i<16;i++) write(1,datas3[i]);
delaynms(1); //延时是必须的
}
/*void lcdinit(void) //初始化LCD
{
delaynms(10); //启动等待，等LCM讲入工作状态
//PSB=0; ; //串口驱动模式
// RESET=0; delaynms(1); RESET=1; //复位LCD
// CS=1;
Hdata=ddata&0xf0; //取高四位
Ldata=(ddata<<4)&0xf0; //取低四位
sendbyte(start_data); //发送起始信号
delaynms(5); //延时是必须的
sendbyte(Hdata); //发送高四位
delaynms(1); //延时是必须的
sendbyte(Ldata); //发送低四位
bbyte<<tart, unsigned char ddata) //写指令或数据
{
unsigned char start_data,Hdata,Ldata;

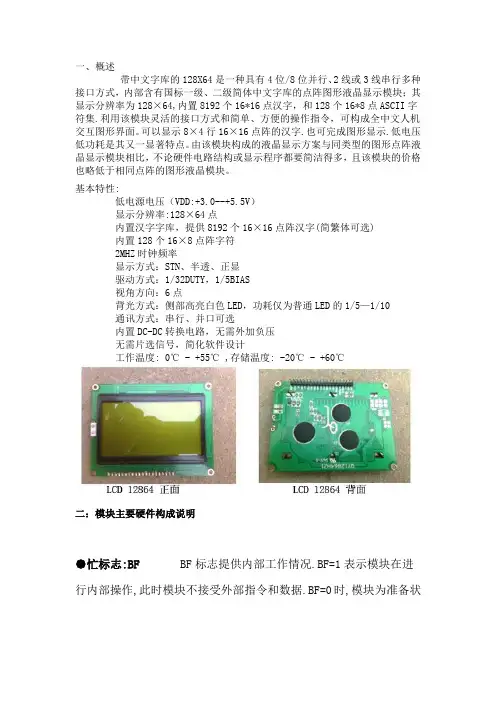

一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。

可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。

由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

基本特性:低电源电压（VDD:+3.0--+5.5V）显示分辨率:128×64点内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)内置128个16×8点阵字符2MHZ时钟频率显示方式：STN、半透、正显驱动方式：1/32DUTY，1/5BIAS视角方向：6点背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10通讯方式：串行、并口可选内置DC-DC转换电路，无需外加负压无需片选信号，简化软件设计工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二：模块主要硬件构成说明●忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据.利用STATUS RD指令,可以将BF读到DB7总线,从而检验模块之工作状态.●字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。

DFF=1为开显示（DISPLAY ON),DDRAM的内容就显示在屏幕上，DFF=0为关显示（DISPLAY OFF)。

DFF的状态是指令DISPLAY ON/OFF和RST信号控制的。

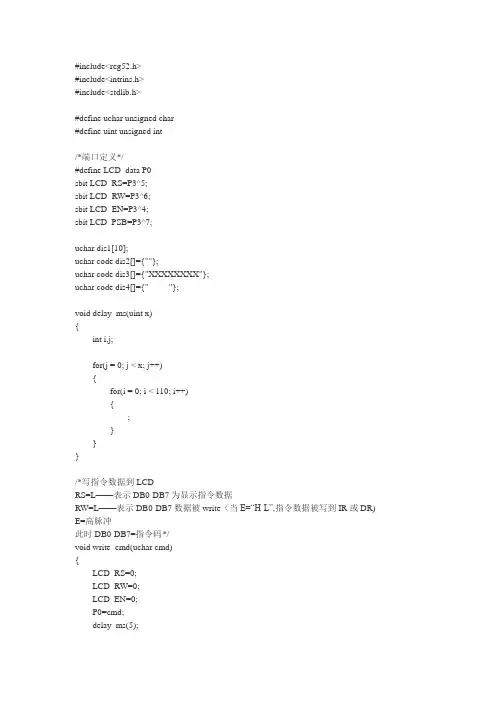

#include<reg52.h>#include<intrins.h>#include<stdlib.h>#define uchar unsigned char#define uint unsigned int/*端口定义*/#define LCD_data P0sbit LCD_RS=P3^5;sbit LCD_RW=P3^6;sbit LCD_EN=P3^4;sbit LCD_PSB=P3^7;uchar dis1[10];uchar code dis2[]={""};uchar code dis3[]={"XXXXXXXX"};uchar code dis4[]={"-------"};void delay_ms(uint x){int i,j;for(j = 0; j < x; j++){for(i = 0; i < 110; i++){;}}}/*写指令数据到LCDRS=L——表示DB0-DB7为显示指令数据RW=L——表示DB0-DB7数据被write（当E=“H-L”,指令数据被写到IR或DR) E=高脉冲此时DB0-DB7=指令码*/void write_cmd(uchar cmd){LCD_RS=0;LCD_RW=0;LCD_EN=0;P0=cmd;delay_ms(5);delay_ms(5);LCD_EN=0;}/*设定显示位置*/void lcd_pos(uchar X, uchar Y){uchar pos;if(X == 0){X = 0x80;}else if(X == 1){X = 0x90;}else if(X == 2){X = 0x88;}else if(X == 3){X = 0x98;}pos = X + Y;write_cmd(pos); //显示地址}/*写显示数据到LCD*//*RS=H ——表示DB0-DB7为显示数据RW=L ——RW=L,E='H-L',DB0-DB7数据被写到IR或DR E=高脉冲DB0-DB7=显示数据*/void write_dat(uchar dat){LCD_RS=1;LCD_RW=0;LCD_EN=0;P0=dat;delay_ms(5);delay_ms(5);LCD_EN=0;}/*随机数发生函数*/void randmaker(){uint ran;ran=rand();dis1[0]=ran/10000+0x30;dis1[1]=ran%10000/1000+0x30;dis1[2]=ran%1000/100+0x30;dis1[3]=ran%100/10+0x30;dis1[4]=ran%10+0x30;ran=rand();dis1[5]=ran/10000+0x30;dis1[6]=ran%10000/1000+0x30;dis1[7]=ran%1000/100+0x30;dis1[8]=ran%100/10+0x30;dis1[9]=ran%10+0x30;}/*LCD初始化*/void lcd_init(){LCD_PSB=1;//并口方式write_cmd(0x30);//基本操作指令delay_ms(5);write_cmd(0x0c);//打开显示，光标关闭delay_ms(5);write_cmd(0x01);//清除LCD显示类容delay_ms(5);}/*主程序*/main(){uchar i;delay_ms(10);lcd_init();lcd_pos(1,0);i=0;while(dis2[i]!='\0'){write_dat(dis2[i]);i++;}lcd_pos(2,0);i=0;while(dis3[i]!='\0'){write_dat(dis3[i]);i++;}lcd_pos(3,0);i=0;while(dis4[i]!='\0'){write_dat(dis4[i]);i++;}while(1){lcd_pos(0,0);randmaker();for(i=0;i<10;i++){write_dat(dis1[i]);}}}。

*********************************#include<>#include<>#define LCD_Data P0#define uchar unsigned charunsigned charsec,min,hour,day,month,year,cen,week, next,aa,bb,cc,dd,mm,temp0,LunarMonth, LunarDay,LunarYear;int temp;uchar tt=1;bit c_moon;bit cenbit=1;bit w;sbit LCD_RS=P2^0;sbit LCD_RW=P2^1;sbit LCD_E=P2^2;sbit PSB=P2^3;sbit DS1302_CLK=P3^7;sbit DS1302_IO=P3^6;sbit DS1302_RST=P3^5;sbit DS18B20=P2^5;sbit speak=P2^7;sbit SetKey=P1^4; // 按键功能：设置sbit SureKey=P1^5; // 按键功能：确认sbit PlusKey=P1^6; // 按键功能：加sbit ReduceKey=P1^7; // 按键功能：减sbit scl=P1^1;sbit sda=P1^0;void DisplayShengXiao(void);void delay(unsigned int a)// 延时 1MS/ 次{unsigned char i;while(--a){for(i=0;i<125;i++) ;}}void delayb(unsigned int count){while(count--);}void delays(){ ; ;}void start(){sda=1;scl=1;delays();sda=0;delays();}void stop(){sda=0;scl=1;delays();sda=1;delays();}void response(){uchar i;while((sda==1)&&i<255)i++; //给应答信号 sda=0 ；错误（ while （（ sda==0 ）|i<255 ） i++ ；）程序进入 while 死循环scl=1;delays();scl=0; // 没有这一步出错，如果没有 sda 将保持 0 状态，一直处于应答中。

LCD12864原理与应用1、LCD12864简介：LCD12864分为两种，带字库的和不带字库的，不带字库的液晶显示汉字的时候可以选择自己喜欢的字体。

而带字库的液晶，只能显示GB2312字体，当然也可以显示其他的字体，不过是用图片的形式显示。

下面介绍不带字库的LCD12864,以Proteus中的AMPIRE128×64为例，如下图所示，它的液晶驱动器为KS0108。

引脚功能：引脚符号状态引脚名称功能，输入芯片片选端，都是低电平有效CS1=0开左屏幕，CS1=1关左屏幕CS2=0开右屏幕，CS2=1关右屏幕RS 输入数据/命令选择信号RS=1为数据操作，RS=0为写指令或读状态RW 输入读写选择信号R/W=1为读选通，R/W=0为写选通E 输入读写使能信号在E下降沿，数据被锁存(写)入液晶，在E高电平期间，数据被读出DB0—DB7 三态数据总线数据或指令的传送通道输入复位信号，低电平时复位复位时，关闭液晶显示，使显示起始行为0，可以跟单片机的复位引脚RST相连，也可以直接接VCC，使之不起作用V0 液晶显示器驱动电压-Vout -10V LCD驱动负电压与带字库的液晶不同，此块液晶含有两个液晶驱动器，每块驱动器都控制64*64个点，分为左右两个屏幕显示，总共为128*64个点（即有128×64个点）。

这就是为什么AMPIRE128*64有CS1和CS2两个片选端的原因。

此液晶有8页，一页有8行点阵点，左右各64列，共128列。

如下图所示：2、LCD12864中的几条重要指令（一）行(line)设置命令:由此可见显示的起始行地址为0XC0，共64行，有规律地改变起始行号，可以实现滚屏效果。

（二）页(page)设置指令:起始页地址为0XB8，因为液晶有64行点，分为8页，每页就有8行点。

（三）列(column)地址设置指令每块驱动器的列地址都是从0X40到0X7F，共64列，所以此液晶共有128列点。

;实验目的：熟悉12864LCD的使用;12864LCD带中文字库;编程让12864LCD显示公司名称“深圳乾龙盛电子”，公司电话“5”，公司传真“6”;硬件设置：;关断所有拨码开关。

#include<p16f877a.inc>;__CONFIG_DEBUG_OFF&_CP_ALL&_WRT_HALF&_CPD_ON&_LVP_OFF&_BODEN_OFF&_PWRTE_ON&_WDT_OFF&_H S_OSC;芯片配置字，看门狗关，上电延时开，掉电检测关，低压编程关，加密，4M晶体HS振荡 #define RS PORTA,5 ;命令/数据选择#DEFINE RW PORTA,4 ;读/写选择#DEFINE E PORTA,3 ;使能信号#DEFINE PSB PORTA,2 ;并口/串口选择（H/L）#DEFINE RST PORTA,0 ;复位信号;-----------------------------------------------LCD_X EQU 30H ;页地址LCD_Y EQU 31H ;Y地址COUNT EQU 32H ;循环计数用COUNT1 EQU 33H ;循环计数用COUNT2 EQU 34H ;循环计数用POINT EQU 35H ;查表偏移地址POINT1 EQU 36H ;查表偏移地址POINT2 EQU 37H ;查表偏移地址TEMP EQU 38H ;临时寄存器TEMP1 EQU 39H ;临时寄存器;-----------------------------------------------ORG 0000H ;复位地址NOP ;ICD需要的空指令GOTO MAIN ;跳转到主程序;**********************主程序************************MAINBANKSEL TRISACLRF TRISA ;A口输出CLRF TRISD ;D口输出BANKSEL ADCON1MOVLW 06HMOVWF ADCON1 ;A口全为数字口CLRF STATUSBCF RST ;复位LCDCALL DELAY ;延时一段时间BSF RST ;清除复位信号NOPBSF PSB ;并口通讯;**************************初始化**********************MOVLW 30H ;基本指令操作CALL SEND_IMOVLW 01H ;清除显示CALL SEND_IMOVLW 06H ;指定在写入或读取时，光标的移动方向 CALL SEND_IMOVLW 0CH ;开显示，关光标，不闪烁CALL SEND_I;***********************显示汉字************************HAN_WR2CALL CLEAR_P ;清屏HAN_WR2A ;“深圳乾龙盛电子”MOVLW LOW(TAB1A)MOVWF POINTMOVLW HIGH(TAB1A)MOVWF POINT1 ;获取表格的首地址MOVLW 0eH ;数数据字节个数（7个汉字共14字节） MOVWF COUNTMOVLW 81H ;页地址CALL SEND_ICALL QUSHUHAN_WR2B ;“。

*/*/#include <ieg51.h>#include <intiiiis.h>frdefine uchar unsigned char frdefine umt unsigned mtsbit LCD_RS = P2A0;sbit LCD_RW = P2T;sbit LCD_EN = P2A2;uchai code disl[] = {n I LOVE 8051 MCU n}; uchai code dis2[] = {M TEL:138********H};/*延时子程序void delay(mt nis)mt i; while(nis-)fbr(i = 0; i< 250; i++)_nop_()； _nop_()； _nop_()； _nop_()；严******************************************************************/ 严检查LCD 忙状态/*lcd_busy为1时，忙,等待o lcd-busy为0时，闲，可写指令与数据。

严******************************************************************/bit lcd_busv(){bit result; LCD_RS = 0;LCD_RW=1;LCD_EN= 1;_nop_0;_nop_0;_nop_0;_nop_0;result = (bit)(P0&0x80);LCD_EN = 0; return result;严******************************************************************/ 严写指令数据到LCD严RS=L, RW=L,己=高脉冲，D0-D7=指令码。

严******************************************************************/void lcd_wcmd(uchai- cmd) {while(lcd_busyQ);LCD_RS = 0;LCD_RW = 0;LCD_EN = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();_nop_0; LCD_EN= 1;_nop_0;_nop_0;_nop_0;_nop_0;LCD_EN = 0;严******************************************************************/ 严写显示数据到LCD严RS=H, RW=L,己=高脉冲，D0-D7=数据。

LCD12864系列点阵型液晶显示模块使用说明书一、OCM12864液晶显示模块概述1.OCM12864液晶显示模块是128×64点阵型液晶显示模块，可显示各种字符及图形，可与CPU直接接口，具有8位标准数据总线、6条控制线及电源线。

采用KS0107控制IC。

2.外观尺寸：113×65×11mm(ocm12864-1), 93×70×10mm(ocm12864-2)78×70×10mm(ocm12864-3)，3.视域尺寸：×38.8mm(ocm12864-1) ×38mm(ocm12864-2),64×44mm(ocm12864-3)4.重量：大约g补充说明：外观尺寸可根据用户的要求进行适度调整。

二、最大工作范围1、逻辑工作电压(Vcc)：～2、电源地(GND)：0V3、LCD驱动电压(Vee)：0～-10V4、输入电压：Vee～Vdd5、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温）6、保存温度(Tstg)：-10～65℃三、电气特性(测试条件 Ta=25,Vdd=+/1、输入高电平(Vih)：2、输入低电平(Vil)：3、输出高电平(Voh)：4、输出低电平(Vol)：5、工作电流：四、接口说明12864-3A接口说明表管脚号管脚电平说明CODE： R/W D/I DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0L H D7D6D5D4D3D2D1D0功能：写数据到DD RAM，DD RAM是存储图形显示数据的，写指令执行后Y地址计数器自动加1。

D7-D0位数据为1表示显示，数据为0表示不显示。

写数据到DD RAM前，要先执行“设置页地址”及“设置列地址”命令。

7、读显示数据CODE： RS R/W DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0H H D7D6D5D4D3D2D1D0功能：从DD RAM读数据，读指令执行后Y地址计数器自动加1。
