电气控制电路图中电气元件的图形符号和文字符号

  • 格式：pdf
  • 大小：218.17 KB
  • 文档页数：4

电气控制电路图中电气元件的图形符号和文字符号必须符合国家标准。为便于掌握引进
的先进技术和设备，加强国际间交流，国家标准局颁布了GB/T 4728-1996~2000《电气简图
用图形符号》、GB/T 6988-1993《电气制图》和GB/T 7159-1987《电气技术中的文字符号制
定通则》等电气设备国家标准。表中给出了一些常用的电气图形符号和文字符号。
表 电气控制电路中常用图形符号和文字符号
名称 图形符号 文字符号 说明

交流电源三相 — L1 L2 L3 交流电源第一相 交流电源第二相
交流电源第三相

交流设备三相 — U V W 交流设备第一相 交流设备第二相
交流设备第三相

直流系统电源线
—
L+
L-
直流系统正电源线

直流系统负电源线

接地 PE
接地，一般符号

保护接地
保护等电位联结
外壳接地
屏蔽层接地
接机壳、接底板

电动机
*
M或G

电动机的一般符号
符号内的星号“*”用下述字母之一代替：C-旋转变流机；G-发电
机；GS-同步发电机；M-电动机；MG-能作为发电机或电动机
使用的电机；MS-同步电动机

M
M 步进电机

M
3~
M 三相鼠笼式异步电动机

M
3~
M 三相绕线式转子异步电动机
名称 图形符号 文字符号 说明
按钮 SB 具有动合触点且自动复位的按钮开关 具有动断触点且自动复位的按钮开关
复合按钮

行程开关 SQ 动合触点 动断触点
复合触点，对两个独立电路作双向机械操作

接触器 KM
接触器线圈
接触器的主动合触点
接触器的主动断触点
接触器的辅助触点

电磁式继电器 KA 中间继电器线圈 U< KV
欠电压继电器线圈
U>
过电压继电器线圈

I<
KI 过电流继电器线圈
名称 图形符号 文字符号 说明
I>
欠电流继电器线圈

相应继电器
线圈符号

常开触点

常闭触点

时间继电器 KT
线圈一般符号
延时释放继电器的线圈
延时吸合继电器的线圈
当操作器件被吸合时延时闭合的动合触点
当操作器件被释放时延时断开的动合触点
当操作器件被吸合时延时断开的动断触点
当操作器件吸合时延时闭合，释放时延时断开的动合触点
瞬时闭合常开触点以及瞬时断开常闭触点

热继电器 FR
热继电器线圈
热继电器常闭触点
速度继电器 KS 速度继电器转子
名称 图形符号 文字符号 说明
n
速度继电器常开触点

n
速度继电器常闭触点

熔断器 FU 熔断器一般符号
断路器 QF 断路器
隔离开关 QS 隔离开关
普通刀开关 Q 普通刀开关

灯和信号装置
EL 照明灯一般符号

HL
信号灯一般符号
如果要求指示颜色则在靠近符号处标出下列代码：RD-红；YE-
黄；GN-绿；BU-蓝；WH-白。
如果要求指示灯类型，则在靠近符号处标出下列代码：Ne-氖；
Xe-氙；Na-钠气；Hg-汞；I-碘；IN-白炽；ARC-弧光；FL-荧光；
IR-红外线；UV-紫外线；LED-发光二极管。

HL 闪光信号灯

HA 电铃
HZ 蜂鸣器

指示仪表
V
PV 电压表

PA 检流计

注：
本内容引自《电气控制与S7-300PLC工程应用技术》 机械工业出版社 主编：姜建芳

合集下载

(完整版)常用的低压电器元件及电气图形符号

(完整版)常用的低压电器元件及电气图形符号


KT
a)
b)
c)
KT
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时 闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合 触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动 断触点
新文字符号 M
3～
3～
M
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄 色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
电工作业基础培训
常用的低压电器元 件及电气图形符号
• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器
电气图形符号(陈亚林)

电气图形符号(陈亚林)

RH
KM3
2
KM2 3
三菱FX2N-16EYR
Y5 Y4 Y3 Y2 Y1 COM1
说明
1.PLC控制程序已经输入，不 本次工作任务只需要按原理
2.触摸屏的页面制作、变频 3.调试时，控制要求请参考
供配电系统图
照明平面图
1B1× 10 W
1B1× 10 W
1Y1× 15 S
照明灯具的标注
y 灯具的标注是在灯具旁按灯具标注规
定标注灯具数量、型号、灯具中的光源数
量和容量、悬挂高度和安装方式。灯具光
源按发光原理分为热辐射光源（如白炽灯
和卤钨灯）和气体放电光源（荧光灯、高
压汞灯、金属卤化物灯）。
y
照明灯具的标注格式为：
y
a—b(c×d×L)/e f
光源的类型、型号
灯具安装方式代号
例如:5—YZ402×40/2.5Ch表示5盏YZ40直管型 荧光灯，每盏灯具中装设2只功率为40W的灯 管，灯具的安装高度为2.5m，灯具采用链吊式安 装方式。如果灯具为吸顶安装，那么安装高度可 用“—”号表示。在同一房间内的多盏相同型号、 相同安装方式和相同安装高度的灯具，可以标注 一处。
7
CA6140 车床原理图
故障排除的机床电路之二
总开关及保护
主轴转动
主轴运转
制动
快速移动 正转 反转
变压器和照明及显示电路
通电指示 正转
主轴控制
反转
低速
L1 81
QS 84
L2 82
85
L3
83
86
FU1
89 94 97
90 95
104
91 96
111
FU2

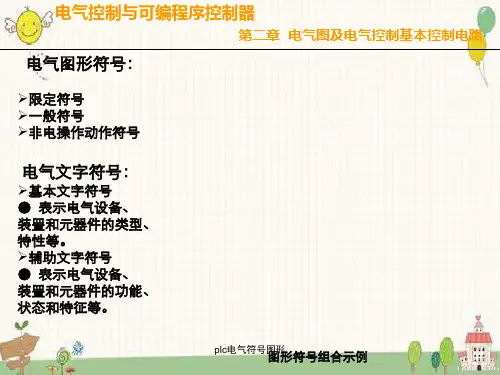

plc电气符号图形
