单片机原理及应用电子教案课件
第一章：单片机概述
1.1 单片机的定义和发展历程
1.2 单片机的特点和应用领域
1.3 单片机的分类和主要性能指标
1.4 单片机的发展趋势和前景
第二章：单片机的基本组成原理
2.1 单片机的硬件组成
2.2 单片机的软件组成
2.3 单片机的工作原理
2.4 单片机的时序和工作状态
第三章：单片机的指令系统
3.1 单片机的指令格式和分类
3.2 单片机的寻址方式
3.3 单片机的常用指令及其功能
3.4 单片机的特殊指令及其功能
第四章：单片机的编程技术和应用

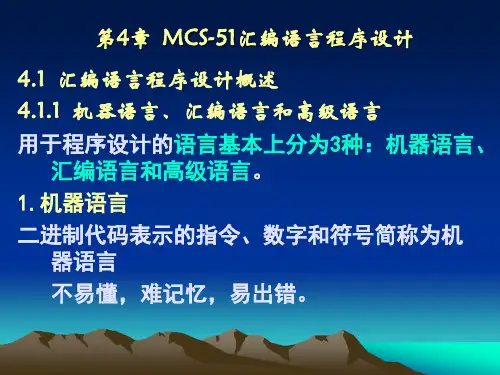

4.1 单片机的编程语言和工具
4.2 单片机的编程步骤和技巧
4.3 单片机的程序调试和优化
4.4 单片机的应用领域及实例
第五章：单片机的接口技术和扩展应用 5.1 单片机接口技术的基本概念
5.2 单片机的并行接口和串行接口
5.3 单片机的外设接口及驱动电路
5.4 单片机的扩展应用及实例
第六章：单片机的中断系统
6.1 中断系统的概念和分类
6.2 单片机中断系统的工作原理
6.3 单片机中断系统的编程和应用
6.4 外部中断源的识别和应用实例
第七章：单片机的定时器和计数器
7.1 定时器和计数器的基本概念
7.2 单片机定时器和计数器的工作原理
7.3 单片机定时器和计数器的编程和应用
7.4 定时器和计数器应用实例
第八章：单片机的串行通信接口
8.1 串行通信的基本概念和标准
8.2 单片机串行通信接口的工作原理
8.3 单片机串行通信的编程和应用
8.4 串行通信接口应用实例
第九章：单片机的人机交互接口
9.1 人机交互接口的基本概念
9.2 单片机与显示器接口的编程和应用 9.3 单片机与键盘接口的编程和应用
9.4 单片机与鼠标和触摸屏接口的编程和应用
第十章：单片机的开发工具和环境
10.1 单片机开发工具的分类和功能
10.2 单片机编程软件的使用和操作
10.3 单片机仿真器和调试器的工作原理和使用方法

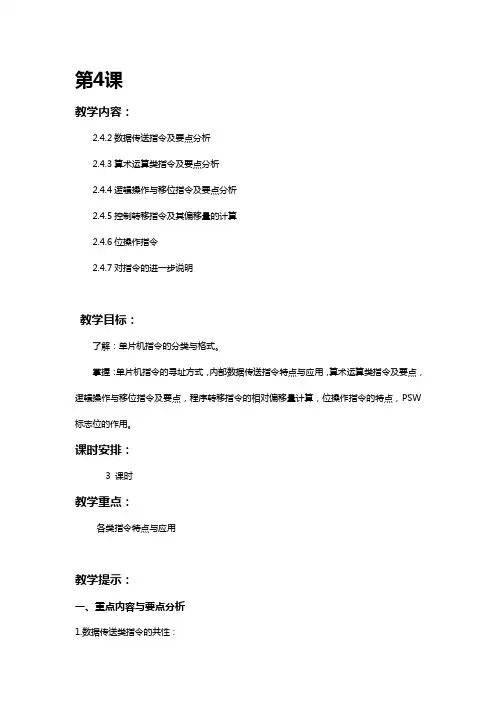

第4课
教学内容：
2.4.2数据传送指令及要点分析
2.4.3算术运算类指令及要点分析
2.4.4逻辑操作与移位指令及要点分析
2.4.5控制转移指令及其偏移量的计算
2.4.6位操作指令
2.4.7对指令的进一步说明
教学目标：
了解：单片机指令的分类与格式。
掌握：单片机指令的寻址方式，内部数据传送指令特点与应用，算术运算类指令及要点，逻辑操作与移位指令及要点，程序转移指令的相对偏移量计算，位操作指令的特点，PSW标志位的作用。
课时安排：
3 课时
教学重点：
各类指令特点与应用
教学提示：
一、重点内容与要点分析
1.数据传送类指令的共性：
1） 操作：把源操作数传送到目的操作数，指令执行后，源操作数不改变，目的操作数修改为源操作数。
2） 若要求在进行数据传送时，不丢失目的操作数，则可以用交换型的传送指令。
3） 数据传送指令不影响标志C、AC和OV，不包括奇偶标志P。对于P一般不加说明。POP PSW 或 MOV PSW，#（x）可能使某些标志位发生变化。
助记符有：MOV，MOVX，MOVC，XCH，XCHD，SWAP，POP，PUSH 8种。
源操作数可为：寄存器、寄存器间接、直接、立即、寄存器基址加变址 5种寻址方法；目的操作数可为：寄存器、寄存器间接、直接 3种寻址方法。
例1 ： 设内部RAM的（30H）=40H，（40H）=10H ，（10H）=00H ，
端口P1上的内容为11001010B（后缀B表示二进制数），
分析下面7条指令分别属于上述16条指令中的哪一条，操作数采用的寻址方法，以及指令执行后各单元及寄存器、端口的内容。
MOV R0，#30H ；属于第8条（寄存器寻址、立即数寻址） （R0）=#30H
MOV A，@R0 ；3条（寄存器寻址、寄存器间接寻址） （A）=#40H MOV R1, A ；2条（寄存器寻址、寄存器寻址） （R1）=#40H
《单片机原理及应用》习题解答
配套教材《单片机原理及应用》机械工业出版社2012.7出版，张兰红主编
1 目 录
第1章 单片机基础知识..................................................................................................1
第2章 单片机应用系统的开发环境...............................................................................4
第3章 80C51系列单片机的硬件基础.............................................................................6
第4章 80C51单片机的软件基础...................................................................................13
第5章 并行口及应用....................................................................................................20
第6章 中断系统及应用..................................................................................................30
第7章 定时器/计数器及应用.........................................................................................38
第8章 串行口及应用......................................................................................................43

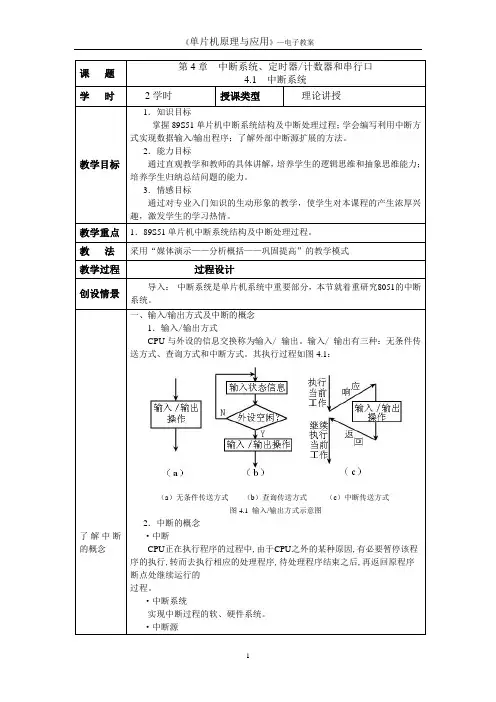

《单片机原理与应用》—电子教案
1 课 题 第4章 中断系统、定时器/计数器和串行口
4.1 中断系统
学 时 2学时 授课类型 理论讲授
教学目标 1．知识目标
掌握89S51单片机中断系统结构及中断处理过程；学会编写利用中断方式实现数据输入/输出程序；了解外部中断源扩展的方法。
2．能力目标
通过直观教学和教师的具体讲解，培养学生的逻辑思维和抽象思维能力；培养学生归纳总结问题的能力。
3．情感目标
通过对专业入门知识的生动形象的教学，使学生对本课程的产生浓厚兴趣，激发学生的学习热情。
教学重点 1．89S51单片机中断系统结构及中断处理过程。
教 法 采用“媒体演示——分析概括——巩固提高”的教学模式
教学过程 过程设计
创设情景 导入： 中断系统是单片机系统中重要部分，本节就着重研究8051的中断系统。
了解中断的概念
一、输入/输出方式及中断的概念
1．输入/输出方式
CPU与外设的信息交换称为输入/ 输出。输入/ 输出有三种：无条件传送方式、查询方式和中断方式。其执行过程如图4.1：
（a）无条件传送方式 （b）查询传送方式 （c）中断传送方式
图4.1 输入/输出方式示意图
2．中断的概念
·中断
CPU正在执行程序的过程中,由于CPU之外的某种原因,有必要暂停该程序的执行,转而去执行相应的处理程序,待处理程序结束之后,再返回原程序断点处继续运行的
过程。
·中断系统
实现中断过程的软、硬件系统。
·中断源 《单片机原理与应用》—电子教案
2
理解
89S51中断系统结构
提出中断申请的来源。中断源一般有外设、定时时钟、故障源等。
·主程序与中断服务程序
CPU执行的当前程序称为主程序。CPU转去对突发事件的处理程序,称为中断服务程序。
·中断优先级
当多个中断源同时申请中断时,为了使CPU能够按照用户的规定先处
