2 1、 目的 Purpose:

建立PCBA外观检验标准，为生产过程的作业以及产品质量保证提供指导。

2、 适用范围 Scope:

2.1本标准通用于本公司生产任何产品PCBA的外观检验（在无特殊规定的情况外）。包括公司内部生产和发外加工的产品。

2.2 特殊规定是指：因零件的特性，或其它特殊需求，PCBA的标准可加以适当修订，其有效性应超越通用型的外观标准。

3、 定义 Definition:

3.1标准

【允收标准】 (Accept Criterion)：允收标准为包括理想状况、允收状况、拒收状况等三种状况。

【理想状况】 (Target Condition)：此组装情形接近理想与完美的组装结果。能有良好组装可靠度，判定为理想状况。

【允收状况】 (Accept Condition)：此组装情形未符合接近理想状况，但能维持组装可靠度故视为合格状况，判定为允收状况。

【拒收状况】(Reject Condition)：此组装情形未能符合标准，其有可能影响产品的功能性，但基于外观因素以维持本公司产品的竞争力，判定为拒收状况。

百度文库 - 让每个人平等地提升自我

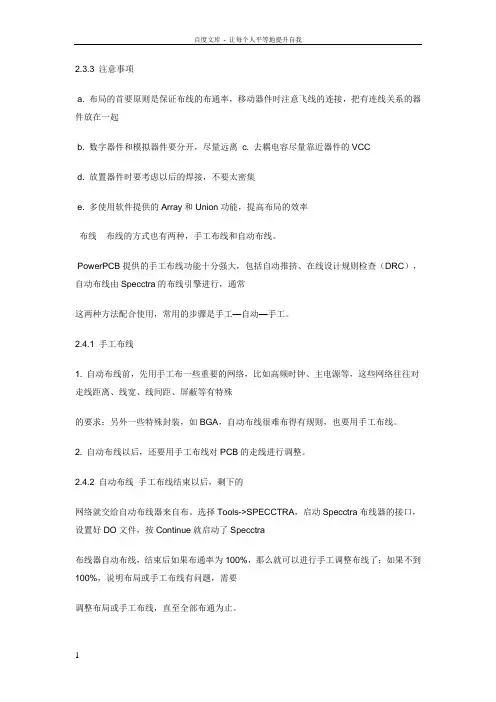

1 2.3.3 注意事项

a. 布局的首要原则是保证布线的布通率，移动器件时注意飞线的连接，把有连线关系的器件放在一起

b. 数字器件和模拟器件要分开，尽量远离 c. 去耦电容尽量靠近器件的VCC

d. 放置器件时要考虑以后的焊接，不要太密集

e. 多使用软件提供的Array和Union功能，提高布局的效率

布线 布线的方式也有两种，手工布线和自动布线。

PowerPCB提供的手工布线功能十分强大，包括自动推挤、在线设计规则检查（DRC），自动布线由Specctra的布线引擎进行，通常

这两种方法配合使用，常用的步骤是手工—自动—手工。

2.4.1 手工布线

1. 自动布线前，先用手工布一些重要的网络，比如高频时钟、主电源等，这些网络往往对走线距离、线宽、线间距、屏蔽等有特殊

的要求；另外一些特殊封装，如BGA，自动布线很难布得有规则，也要用手工布线。

2. 自动布线以后，还要用手工布线对PCB的走线进行调整。

2.4.2 自动布线 手工布线结束以后，剩下的

网络就交给自动布线器来自布。选择Tools->SPECCTRA，启动Specctra布线器的接口，设置好DO文件，按Continue就启动了Specctra

布线器自动布线，结束后如果布通率为100%，那么就可以进行手工调整布线了；如果不到100%，说明布局或手工布线有问题，需要

调整布局或手工布线，直至全部布通为止。 百度文库 - 让每个人平等地提升自我

2 2.4.3 注意事项

a. 电源线和地线尽量加粗

b. 去耦电容尽量与VCC直接连接

c. 设置Specctra的DO文件时，首先添加Protect all wires命令，保护手工布的线不被自动布线器重布

d. 如果有混合电源层，应该将该层定义为Split/mixed Plane，在布线之前将其分割，布完线之后，使用Pour Manager的Plane

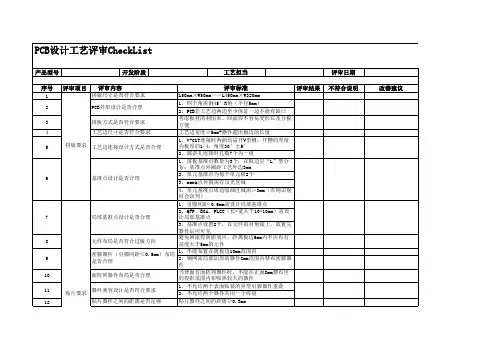

产品型号开发阶段评审日期序号评审项目评审结果不符合说明改善建议134

8

1012评审内容 评审标准PCB设计工艺评审CheckList 工艺担当拼版尺寸是否符合要求L50mm×W50mm――L450mm×W320mm拼板方式是否符合要求考虑板材的利用率、回流焊不容易变形以及分板方便

器件兼容设计是否符合要求1、不允许两个表面贴装的异型引脚器件重叠2、不允许两个器件共用一个焊盘面阵列器件布局是否合理2PCB外形设计是否合理1、四个角需倒45°R角（半径5mm）2、PCB非工艺边两边至少保证一边不能有缺口

拼版要求5工艺边连接设计方式是否合理1、V-CUT连接时两面均需开V型槽，开槽的厚度为板厚的1/4，角度30°±5°2、邮票孔连接时孔数7个为一组工艺边尺寸是否符合要求工艺边宽度≥5mm+器件超出板边的长度

6基准点设计是否合理1、拼板基准点数量为3个，在板边呈“L”型分布；基准点外圈距工艺外边3mm2、单元基准点为每个单元板2个 3、mark点外围需有反光区域4、单元基准点周边绿油区域需＞3mm（否则识别时会误判）

117

贴片要求局部基准点设计是否合理1、引脚间距<0.6mm需设计局部基准点2、QFP、BGA、PLCC（长*宽大于10*10mm）需设计局部基准点3、基准点设置2个，在元件的对角线上，放置完器件后应可见9密脚器件（引脚间距≤0.5mm）布局是否合理1、不能布置在离板边10mm范围内2、钢网需局部加厚的器件8mm范围内禁布密脚器件元件布局是否符合过板方向避免回流焊阴影效应，距离板边5mm内不应布有高度大于5mm的元件当背面有面阵列器件时，不能在正面8mm禁布区的投影范围内布吸热较大的器件贴片器件之间的距离是否足够贴片器件之间的距离≥0.3mm1314

1819

21222324252627282930“波峰焊说明”待追加31插件焊接要求

波峰焊要求封装设计是否与器件相符PCB焊盘与器件封装一致，具体参考IPC-SM-782A

Q01、如何使一条走线至两个不同位置零件的距离相同?

您可先在Design/Rule/High Speed/Matched Net Lengths的规则中来新增规则设定,最

后再用Tools/EqualizeNet Lengths 来等长化即可。

Q02、在SCHLIB中造一零件其PIN的属性，如何决定是Passive, Input, I/O, Hi-

Z,Power,…..？在HELP中能找到说明吗？市面有关 SIM？PLD？的书吗？或贵公司有讲义？

你可在零件库自制零件时点选零件Pin脚,并在Electrical Type里,可以自行设定PIN的

属性,您可参考台科大的Protel sch 99se 里面有介绍关于SIM的内容。

Q03、请问各位业界前辈,如何能顺利读取pcad8.6版的线路图,烦请告知

Protel 99SE只能读取P-CAD 2000的ASCII档案格式,所以你必须先将P-CAD8.6版的格式

转为P-CAD 2000的档案格式,才能让Protel读取。

Q04、请问我该如何标示线径大小的那个平方呢

你可以将格点大小设小,还有将字形大小缩小,再放置数字的平方位置即可。

Q05、请问我一次如何更改所有组件的字型

您可以点选其中一个组件字型,再用Global的方法就可以达成你的要求。

Q06、我如何一次打印*.ddb里面的图setup printer\batch type\ 选择all documents我

试过了无效

你只须将这几张电路图做成阶层式的关系,在用All document打印即可。

Q07、我所安装的是protel 99se service pack2的版本，日前在贵站下载service pack6

安装，却出现以下的错误讯息而无法安装： Could not initialize installation.System

DLLs corrupt or missing.连接到系统某个装置没有作用后来我又分别下载了service
