水电站机组技术供水系统的几种方式比较
- 格式:doc
- 大小:158.00 KB
- 文档页数:6
1.各类水轮机的适用水头范围,它们的工作特性。
2.各头水轮机的构造(四大部件)型式及作用。
3.当水头H,流量Q不同时,为什么反击式水轮机转轮的外型不相同?4.蜗壳水力计算有哪些假定原则,各种计算方法的精度如何?5.水轮机有哪些参数,对设计选型、运行起什么作用?6.汽蚀是如何形成的,危害性如何?有哪些防止措施?7.水轮机基本方程说明了什么?如何提高转轮的效率?8.为什么说吸出高度是水轮机的安装高程的控制条件?Hs太高或太低又有什么影响?9.各类水轮机的安装高程如何确定?特别是要注意到哪些因素?10.相似理论的意义,相似公式的应用,ns的意义与应用。
11.原、模型水轮机之间的效率修正关系,修正值是在什么前提下得出来的?12.工作特性曲线在水电站运行中的作用?13.主要综合特性曲线如何绘制?如何运用它选择原型水轮机的主要参数?在曲线上任一点如何表明原模型之间的关系?14.选择水轮机时应考虑哪些因素?选择的内容有哪些?选择的程序如何?15.不同设计阶段对水轮机选择的方法有几种?比较其优缺点。
16.选用水轮机选择方案比较的方法,应考虑哪些因素?17.掌握水轮机的运转特性曲线的绘制与应用。
18.调速器的任务,了解调速器的工作原理。
19.了解调速器的类型以及系列型号。
20.水电站有哪些基本类型?各类水电站的组成建筑物有哪些?这些建筑物的主要功能是什么?21.进水建筑物的作用、基本要求、各类进水口的布置特点及适用条件。
22.如何确定深式进水口的位置、高程、主要设备及轮廓尺寸?23.什么条件下需设置沉砂池?24.渠道的作用、要求是什么?有几种基本类型?如何确定断面尺寸?25.自动调节与非自动调节渠道有何差异?26.渠道的水力情况与其过水能力是何关系?27.压力前池的作用是什么?其主要建筑物有哪些?28.日调节池适用于哪类水电站?设计时要注意哪些因素?29.隧洞的功能是什么?其水力计算包括哪些内容?如何计算其断面尺寸?30.露天钢管有哪些布置形式?比较它们的优点及适用条件。
水电站思虑题(说明这些答案不是老师给的,是我们自己做的,不过供大家参照下,假如有什么问题的话,请大家跟我说下,免得误导大家,谢啦)一、管道部分1.水电站有哪些种类(以获得水头方式区分)?各合用于什么条件?按获得水头分为坝式,河床式,引水式三种典型部署(还有混淆式,抽水蓄能,潮汐式等等)。
1、坝式水电站合用于建在河流中上游得高峰峡谷中,集中的落差为中,高水头。
2、河床式水电站常一般见于河流中下游,水头较低,流量大,合用于水头低,流量大的河流。
3、引水式水电站合用于流量小,坡降大的河流中下游或跨流域开发方案。
2.电站一般由哪些建筑物构成?各样建筑物的作用如何?答案见课本 111 面,有详尽的解答。
3.进水口有哪几种种类?各合用于什么条件?按水流条件可分为有压式进水口,开敞式进水口,抽水蓄能进水口。
开敞式也称无压进水口,合用于天然河流或水位变化不大的水库中取水,有压式进水口合用于从水位变化幅度较大的水库中取水,抽水蓄能进水口合用于抽水蓄能电站。
4.有压进水口有哪几种种类?各合用于什么条件?依据结构特色,有压进水口可分为以下四种:① 洞式进水口:合用于隧洞进水口的地质条件较好,便于对外交通,地形坡度适中,易于开挖平洞和竖井的状况。
② 墙式进水口:合用于地质条件差,山坡较陡,不易挖井的状况。
③ 塔式进水口:合用于当地资料坝,入口处山岩较差,岸坡又比较缓和。
④ 坝式进水口:合用于混凝土重力坝的坝后式厂房,坝内式厂房和河床式厂房。
5.依据对进水口要求,如何选择确立进水口地点与高程?水电站有压式进水口的地点:应尽量使入流平顺、对称,不发生回流和旋涡,不出现淤积,不汇聚污物,泄洪时仍旧正常进水。
进水口后接引水隧洞,还应与洞线部署协调一致,选择地形,地质及水流条件都适合的地点。
有压式进水口的高程,顶部高程应低于最低水位,并拥有必定的埋深 S=CVd1/2此中 d 为闸门口高度。
底部高程应高于设计淤积高程,当有冲沙设施时,应依据排沙状况而定。
7]<电站的技术供水系统本页仅作为文档封面,使用时可以删除This document is for reference only-rar21 year.March水电站的技术供水系傥水电站的供水包括技术供水、消防供水及生活供水。
技术供水又称生产供水,主要对彖是各种机电运行设备,主要有发电机空气冷却器.发电机推力轴承和导轴承.水轮机导轴承冷却和润滑.水冷式变斥器冷却器.水冷式空气压缩机等:主要作用是对运行设备进行冷却,有时也用來进行润滑(如水轮机橡胶瓦导轴承)及水压操作(如商水头电站主阀)。
3.1.2技术供水系统的组成(1)水源.取水和净化设备、用水设备由取水设备(如水泵)从水源(如水库、尾水渠等)取水,经水处理设备(如拦污栅.滤水器等)浄化.使所取的水符合用水设备对水虽.水斥.水温和水质的要求。
<2)管网由取水干管.支管、管路附件等组成。
干管直径较大,把水引到厂内用水区。
支管直径较小,把水从干管引向用水设备。
管路附件包括弯头.三通.法兰等,也是管网不可缺少的组成部分。
(3)址测控制元件用以监视.控制和操作供水系统的有关设备,保证供水系统正常运行,如阀门、压力表、温度讣、示流信号器等。
3.2用水设备对供水的要求用水设备对水址.水质.水压.水富有一定要求,总的原则是:水虽足够.水压合适,水质良好,水温适宜。
3.3.1水的净化(-)除污物(1)拦污栅。
拦污栅用以阻拦较大的悬浮物。
(2)滤水湍。
滤水器用來淸除水中的悬浮物。
按濾网的形式分固定式和旋转式两种。
(二)除泥沙(1)水力旋流器。
水力旋流器是利用离心力來分离泥沙的装宜。
(2)沉淀池。
沉淀池用以分离水中颗粒和密度较大的沙等物体。
3.3.2水生物的防治(1)用药物讶杀。
(2)提商管内水温和流速。
3.4.1水源(-)上游取水(1)坝前取水。
从坝前水库直接取水,地域广.水址丰富,取水设备简収且可靠,布宜方式也最灵活。
(2)压力钢管取水。
取水口通常在进水阀前血(、“I装设进水阀时),它由两种不同的运用条件。

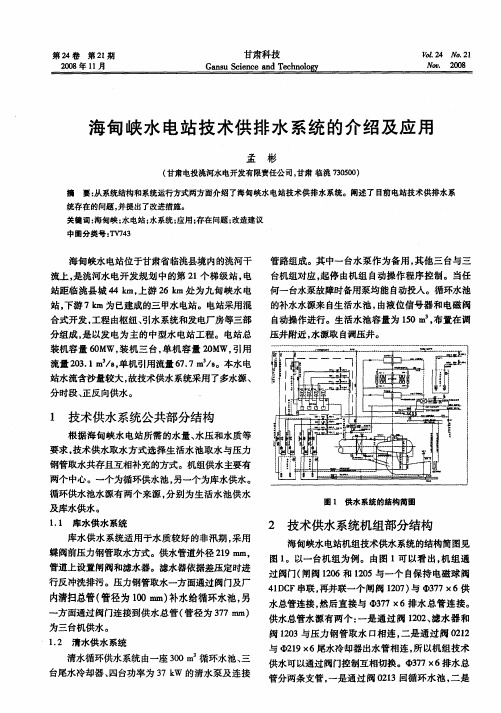

水系统水系统包括技术供水系统和排水系统。
一、技术供水系统:水电站的供水包括:技术供水、消防供水和生活供水。
技术供水主要是对运行的主机及辅助设备进行冷却和润滑,有时宜可作为操作能源(对射流泵、高水头进水阀等的操作)。
消防供水是为厂房、发电机、变压器及油库等提供消防用水,以便火灾时进行灭火。
1、技术供水的对象:机组轴承油冷却器(推力、上下导、水导轴承)、发电机空气冷却器、水冷式空气压缩机、油压装置的水冷却(控制油温,在回油箱中设置冷却水管,对油进行冷却)、水冷式变压器、深井泵导轴承水润滑(导轴承为橡胶轴瓦,启动前需提供润滑水润滑)2、用水设备对技术供水的基本要求:水量、水压、水温(水温过高,冷却器尺寸加大,进出口水温变化不宜过大,以免沿管长方向因温度变化过大而产生裂缝)、水质3、技术供水的净化和处理:拦污栅、滤水器(对水中化学杂质的清除称为水的处理)4、技术供水的水源及供水方式:4.1水源:A、上游取水:蜗壳取水、压力引水管取水、坝前取水B、下游取水:上游取水不能满足水压要求或能源利用不合理时,常用水泵从下游尾水抽水,再送至各用水设备。
C、地下水源:当河水不能满足水质要求时,可采用地下水作为供水水源。
4.2供水方式A、自流供水:水头为20~80m的水电站,当水质、水温均符合要求,或水质经简单净化能满足要求时,一般都采用从上游取水的自流供水方式。
B、水泵供水:一般水头高于80m或低于12m的电站多采用水泵供水方式。
C、混合供水:既有自流供水又有水泵供水的供水方式。
4.3设备配置方式A、集中取水:所有用水设备都由一个或几个共用的取水设备取水,再经过共用的干管供给各用水设备。
B、单元供水:每台机组自设取水口、设备和管道,自成体系,独立运行。
C、分组供水:机组台数多,可将机组分成若干组,每组构成一个完整的供水体系。
二、排水系统1、排水系统的分类和对象A、生产用水的排水:发电机空冷器排水、发电机推力轴承和上、下导轴承油冷却器的冷却水、水轮机水导轴承冷却器的冷却水B、渗漏排水:机械设备的漏水(顶盖自流排水、固定导叶排水、蜗壳鼻端排水等)、设备的生产排水(冲洗滤水器的污水、气水分离器及储气罐的排水、空气冷却器壁外的冷凝水、水冷空压机的冷却水等)、厂房水工建筑物的渗水,低洼处积水和地面排水、厂房生活用水的排水C、检修排水:检查、维护机组或者厂房水工建筑物的水下部分时,用来排空水轮机蜗壳、尾水管和压力钢管的水2、排水方式:集水井排水、直接排水,廊道排水云鹏水电站技术供水系统运行规定:1、技术供水正常运行时,一路工作,一路备用。
水轮发电机组值班员考试:初级水轮发电机值班员测试题(题库版)1、问答题什么是射流泵?它有何优缺点?正确答案:射流泵是一种利用液体或气体射流形成的负压抽吸液体,使被抽液体增加能量的机械。
优点是:无转动部分,结构简单,紧(江南博哥)凑,不怕潮湿,工作可靠。
缺点是:效率较低,不易维护。
2、问答题画出悬浮在水中物体的受力图。
正确答案:3、单选用一钳型电流表测量三项对称电路电流,如果将三相导线均放入钳口中,电流表指示为()。
A、正常相电流;B、三相电流;C、零;D、三相电流的代数和。
正确答案:C4、问答题在电压相同的情况下,如果将一个直流电磁铁在交流回路上,将会发生什么后果?正确答案:把直流式磁铁接到交流回路上,因为有电阻和电感的共同作用,即阻抗的作用,将使流过线圈的电流变小,铁芯中磁场变弱,使电磁铁的可动部分不被吸动或不能正常工作。
5、单选中性点不接地系统发生单相金属性接地时,接地相对电压为().A、零;B、相电压;C、线电压;D、不一定。
正确答案:A6、判断题水轮机调速器空载不稳定或有振动,会引起机组自动启动不稳定。
正确答案:对7、单选发电机转子上安装阻尼绕组,能起到()反转磁场的作用。
A、增强;B、削弱;C、补偿;D、消除。
正确答案:B8、问答题对高压试验填写第一种工作票有哪些具体规定?正确答案:(1)在一个电气连接部分同时检修和实验时,可填写第一张工作票,但在试验前应得到检修工作负责人许可。
(2)在同一电气连接部分,高压试验工作票发出后禁止再发出第二张工作票。
(3)如加压部分与检修部分之间的断开点,按实验电压由足够的安全距离,并在另一侧有短路线时,可在断开点一侧进行试验,另一侧可继续工作,但断开点处应挂有“止步,高压危险”的标识牌,并设专人监护。
9、问答题空气压缩机主要有哪些附属设备?其作用是什么?正确答案:主要设备有:过滤器、贮气罐、油水分离器、冷却器等。
空气过滤器用来过滤大气中所含的尘埃。
贮气罐可作为压力调节器和气能的贮存器,它还有将水分和油珠加以分离和汇集的作用。
水电站机组技术供水系统的几种方式比较——宋挚中水电站的技术供水系统由水轮发电机组轴承、发电机的冷却水系统组成,该系统直接影响到机组运行的安全性及电站运行的经济型;技术供水系统要根据水电站的基本技术参数及设备要求的技术供水参数进行详细设计和论证,使设计方案要符合规范要求,使系统满足机组在各种工况下的正常安全运行。
技术供水系统对象为发电机上导轴承油冷却器、发电机空气冷却器、推力轴承油冷却器、水轮机导轴承油冷却器。
水电站机组技术供水中的冷却水对电站机组的安全运行有着至关重要的作用,冷却水运行不正常,会造成机组温度升高,报警、甚至停机事故。
松潘县的燕云电站(H=120M,N=2×8MW);镇江关电站(H=102M,N=2×14MW);红土电站(H=188.5M,N=2×16MW)属于中高水头电站。
根据《水力发电厂机电设计规范DL/T5186-2004》的规定:1、最小水头小于15m时,宜采用水泵供水方式。
2、净水头范围为15m-70m时,宜采用自流供水方式。
3、净水头范围为70m-120m时,宜采用自流减压或其他供水方式。
4、净水头大于120m,选用供水方式时,应进行技术经济比较。
5、当水电厂水头变化范围较大,采用单一供水方式不能满足需要或不经济时,可采用混合供水方式。
6、在布置条件允许且经济合理时,可选用中间水池供水方式。
根据规定,燕云,镇江关电站都宜选用自流减压技术供水方式。
红土电站的水头较高,可以考虑水泵供水,闭式循环供水,或是中间水池自流供水。
下面可以就这几种技术供水方式做一个比较:1、水泵供水:水泵是动力机转换为机械能,传给并排出水体的机械。
对于电站来说,水泵是大量消耗厂用电的主要设备之一,而动力机的运行效率是不断下降的,势必需要不断投入大量的维护成本和工作人员的高强度劳动。
位于贵州的天生桥二级电站(H=220m,N=220WM×6)原技术供水系统设计为水泵加压供水与自流减压供水两套系统互为备用。
水电站供、排水和油系统第一节供水系统的分类和作用一、概述:水电站的供水系统包括技术供水、消防供水及生活供水。
消防供水作用是主厂房、发电机、变压器、油库等处的灭火。
生活供水主要为正常生活用水提供水源,如饮用、厕所用水。
二、技术供水的主要作用1.冷却:主要有发电机的推力轴承、导轴承、空气冷却器、水轮机导轴承、主变压器的冷却。
(1)推力轴承及导轴承油冷却:机组运行时轴承处产生的机械摩擦损失,以热能形式聚集在轴承中。
由于轴承是浸在透平油中的,油温升高将影响轴承寿命及机组安全,并加速油的劣化。
因此,将冷却器浸在油槽内,通过冷却器内的冷水将热量带走,达到将油加以冷却并带走热量的目的。
(2)变压器油的冷却:一些水电厂主变压器采用外部水冷式(即强迫油循环水冷式),是利用油泵将变压器油箱内的油送至通入冷却水的油冷却器进行冷却,为防止冷却水进入变压器油中,应使冷却器中的油压大于水压。
变压器的冷却方式有油浸自冷式、油浸风冷式、内部水冷式和外部水冷式等。
内部水冷式是将冷却器装置在变压器的绝缘油箱内;外部水冷式是强迫循环水冷式,用油泵抽出变压器油箱中的运行油,加压送入设置在变压器外的油冷却器进行冷却。
此方法散热能力强,使变压器尺寸缩小,便于布置,但需设置一套水冷却系统。
(3)发电机冷却:发电机运行时产生电磁损失及机械损失,这些损失转化为热量,影响发电机出力,甚至发生事故,需要及时进行冷却将热量散发出去。
大型水轮发电机采用全封闭双闭路自循环空气冷却,利用发电机转子上装设的风扇,强迫空气通过转子线圈,并经定子的通风沟排出。
吸收了热量的热空气再经设置在发电机定子外围的空气冷却器,将热量传给冷却器中的冷却水并带走,然后冷空气又重新进入发电机内循环工作,保持定子线圈、转子线圈温度在正常范围,一些小容量的发电机(汉坪咀水电站)转子上没有装设的风扇,但装设上、下挡风板,使冷、热风在密闭的空间内进行交换,热量由空气冷却器带走。
空气冷却器是一个热交换器,它是由许多根黄铜管组成,冷却水由一端进入空气冷却器,吸收热空气的热量变成温水,从另一端排出。
写出热力发电厂供水方式并简单描述热力发电厂供水有两种基本方式:直流冷却水系统和循环冷却水系统。
直流冷却水系统最简单的冷却系统,水只经过热交换器一次,排放水直接回到水源地,耗水量大,可能造成热污染;由于冷却水的来源一直在更新,冷却水没有再次直接循环回收利用,所以水中矿物质基本是保持不变的。
直流冷却系统回水管路有的采用封闭式管道,有的采用明渠排放。
因此在组织施工时需要结合设计图纸的要求进行确定是土建专业施工,还是安装专业进行施工。
直流冷却系统设备主要包括提升泵、旋转滤网、冲洗水装置、液控蝶阀以及冷却水输送管道等。
直流冷却系统一般需要布置较长的冷却水管线,由布置在海洋、江河或湖泊中供水泵房的水泵直接将冷却水提升输送到冷却设备,这一段的管线较大,一般情况下,300MW机组冷却水管线工程通径为DN1800mm,600MW机组冷却水管线为DN2200mm,现场施工时土方开挖工作量大,占用场地较大,对现场整体组织施工影响较大,因此需要在项目组织实施过程中提前策划,避免对后续项目的施工带来不利影响。
这些管道的一般需要在现场直接卷制,需要配备龙门吊、卷板机和较大的组合场地。
管道焊接可采用内外口双面焊接,此外还需要喷砂和防腐专业的配合。
直流冷却水系统管线较大,一般不需要进行冲洗,但需要在管道施工过程中进行清理,并办理隐蔽签证。
循环冷却水系统在冷却水系统中,冷却水经过循环水泵送入凝汽器,进行热交换,被加热的冷却水经冷却塔冷却后,流入冷却塔底部水池,再由循环水泵送入凝汽器循环使用,此循环再利用的冷却水则称循环冷却水。
这种冷却形式主要是最原始传统的冷却方式,系统比较简单,设备主要包括循环水泵、旋转滤网、起重设备、冲洗设备、液控蝶阀、隔断蝶阀、胶球清洗装置以及输送管线等,此外有些设计还包括配套的水处理设备和机力风机设备等。
循环冷却水系统工作量很大,占用施工工期长,对现场总体组织施工影响较大。
间冷塔循环冷却水系统间冷塔循环冷却水系统是用固定的冷却水量来冷却介质,采用密闭式循环,而且冷却水不暴露在大气,没有水被蒸发和风吹损失。
JC水电站技术供水系统设计本文介绍了JC电站的技术供水系统的设计原则和方法,以及对泥沙问题的解决方案,为其他同类型的电站技术供水系统的设计提供参考。
标签:自流供水;二次循环供水;尾水冷却器1、引言水电站技术供水系统的主要供水对象是水轮发电机组、水冷式变压器、水冷式空压机及其他采用水冷却的附属设备。
技术供水的主要作用是解决用水设备的冷却和润滑。
各种用水设备对水量、水压及水质等都有一定的要求,因此,需结合电站的具体条件进行技术供水系统的设计。
2、基本资料2.1 工程概况JC水电站是西藏自治区境内的重点开发工程。
本电站总装机容量为360MW,年发电量17.045亿kW.h,具有日调节性能,共装设3台单机容量为120MW的轴流转桨式水轮发电机机组。
枢纽布置方案为主河床布置泄洪建筑物,左岸布置河床式地面发电厂房,右岸布置导流明渠,两岸布置挡水建筑物。
JC水电站的主要开发任务为发电,电能送入西藏中部电网。
电站按“无人值班、少人值守”原则设计。
按照工程进度计划,JC电站将于2020年6月底实现第一台机组并网发电。
2.2 基本参数2.3 技术供水对象3、技术供水系统设计3.1 供水方案电站的供水方案的选择应与水源的选择统一考虑,一般根据电站电站的的水头范围和水质,进行综合比较后确定。
应用较多的技术供水方案有自流供水、自流减压供水、水泵供水、顶盖取水、二次循环供水等方式。
本电站机组水头范围为26.00m~43.80m,根据《水力发电厂水力机械辅助设备系统设计技术规定》,第3.1.7条“工作水头为15m~80m 时,宜采用自流供水方式。
”因此,本电站优先考虑自流供水方式作为主供水源。
另外,由于本电站汛期泥沙含量大,且输沙量年内分配不均匀,主要集中在汛期(6~9月),占全年输沙量的96.9%,其中7、8两月占全年的75.9%。
为避免泥沙磨损及堵塞机组冷却器,影响机组长期稳定运行,本电站以蜗壳自流供水作为枯期主供水源,二次循环供水方式为汛期主供水源。
水电站机组技术供水系统的几种方式比较——宋挚中水电站的技术供水系统由水轮发电机组轴承、发电机的冷却水系统组成,该系统直接影响到机组运行的安全性及电站运行的经济型;技术供水系统要根据水电站的基本技术参数及设备要求的技术供水参数进行详细设计和论证,使设计方案要符合规范要求,使系统满足机组在各种工况下的正常安全运行。
技术供水系统对象为发电机上导轴承油冷却器、发电机空气冷却器、推力轴承油冷却器、水轮机导轴承油冷却器。
水电站机组技术供水中的冷却水对电站机组的安全运行有着至关重要的作用,冷却水运行不正常,会造成机组温度升高,报警、甚至停机事故。
松潘县的燕云电站(H=120M,N=2×8MW);镇江关电站(H=102M,N=2×14MW);红土电站(H=188.5M,N=2×16MW)属于中高水头电站。
根据《水力发电厂机电设计规范DL/T5186-2004》的规定:1、最小水头小于15m时,宜采用水泵供水方式。
2、净水头范围为15m-70m时,宜采用自流供水方式。
3、净水头范围为70m-120m时,宜采用自流减压或其他供水方式。
4、净水头大于120m,选用供水方式时,应进行技术经济比较。
5、当水电厂水头变化范围较大,采用单一供水方式不能满足需要或不经济时,可采用混合供水方式。
6、在布置条件允许且经济合理时,可选用中间水池供水方式。
根据规定,燕云,镇江关电站都宜选用自流减压技术供水方式。
红土电站的水头较高,可以考虑水泵供水,闭式循环供水,或是中间水池自流供水。
下面可以就这几种技术供水方式做一个比较:1、水泵供水:水泵是动力机转换为机械能,传给并排出水体的机械。
对于电站来说,水泵是大量消耗厂用电的主要设备之一,而动力机的运行效率是不断下降的,势必需要不断投入大量的维护成本和工作人员的高强度劳动。
位于贵州的天生桥二级电站(H=220m,N=220WM×6)原技术供水系统设计为水泵加压供水与自流减压供水两套系统互为备用。
电站投运一段时间后发现,水泵随机组开停机而不断启闭,经过一段时间运行后,一则容积损失加大,易进入空气,引起水泵运行故障;二则水泵叶轮经气蚀后效率不断下降,加上用电,运行维护成本高,水泵也容易损坏。
电站方出于运行的稳定性和经济型考虑,放弃水泵加压供水,而启用原本作为备用技术供水的自流减压系统。
启用自流减压技术供水系统后,自1996年至今未发生一起因为该系统引发的安全事故,十余年来也未对减压阀进行更换,极大地减轻了运行费用和工作人员的工作强度,类似情况也发生在四川紫坪铺电站等多个电站。
可见水泵的作为机械,效率随运行时间的增加而低下的情况是一种普遍的客观存在。
2、闭式循环取水:闭式循环系统同样是采用水泵加压,不过采取的方式为自取水口取水后,由供水泵打至沉淀池,经沉淀池沉淀以后再分配给各台机组的供水方式。
该套系统由尾水冷却器、循环水池及泵房、循环水泵及电器控制柜、供水总管、回水总管5部分组成。
工作原理是在清水期将循环水池充满清水,在浑水期利用循环水泵将池内清水打入冷却器,经过冷却后进入机组供水母管,分配至各台机组冷却系统使用,各台机组冷却后的回水汇入回水母管,返回循环水池,从而形成闭式循环技术供水。
该方式最大的优势在于因为没有从河面取水,而保证了进入机组的水源的清洁,不会因为水中杂质造成水泵及机组的损坏。
最大的弊端在于投入成本高昂,而且对原本紧凑的水电站厂房有更高的空间要求,需要根据机组用水量修建沉淀池,泵房,增加大量管道(参见对比图1 闭式循环技术供水系统与图2自流减压技术供水系统),还需要布置远程控制系统。
而因为其冷却水来源仍为水泵,水泵运行效率的不断下降与厂用电的大量消耗仍无法避免。
3、自流减压供水:自流减压供水指的是当水电站水头超过用水的规定水压值时,在技术供水系统中装设减压装置削减多余水头的自流供水方式。
根据《水力发电厂机电设计规范DL/T5186-2004》的规定,当水力发电站进口水头在70-120米的范围内,宜采用自流减压供水及其他供水方式。
当进口水头大于120米时,应对技术供水方式进行经济比较。
当进口水头压差较大时可以采取混合技术供水方式供水。
自流减压对于中高水头的水电站来说是最为经济的技术供水方式。
其系统由滤水器与减压阀,安全泄压阀组成,原理是从压力钢管或者蜗壳上直接取水,通过滤水器过滤后进入减压阀,或者经过减压后进入滤水器进行过滤,经过过滤的冷却水以规定的压力和流量进入机组,对机组进行冷却。
这种方式对于减压阀的选择尤为重要,稳定可靠的减压阀可以以极低的维护成本和劳动强度在相当长的时间内(8-12年)为机组提供稳定可靠的冷却水。
尽管目前有专家指出在中高水头水电站上,上游库区的水用来冷却而不是发电不符合经济运行的标准。
但是从另外一个方面看,即使是对于装机16MW的机组,用水量也不过是300m³/h至400m³/h,这种程度的用水量与水泵消耗的厂用电相比较应该不算浪费,何况优秀的减压阀产品的维护量与故障率及更换周期更是水泵无法企及的。
至少可以这样认为,机组的技术供水系统用水量用来发电更经济还是用来冷却更经济是一个很难下定义的比较方式,但是自流减压供水方式比较水泵加压供水方式的低运行成本和维护费用及故障率低是毋庸置疑的。
在机组技术供水系统上选择合适的减压阀是非常重要的,技术供水系统上如果没有根据电站实际运行条件和所选择的减压设备实际运行的工作环境来进行选择,则有可能造成重大的安全事故。
紫坪铺水电站位于四川省都江堰市,电站设计装机规模为760MW,安装4台单机容量190MW(现为210MW)水轮发电机组,水头变幅为68.4m~132.76m。
紫坪铺电厂四台机组技术供水系统减压阀选用的是以色列膜片式减压阀,阀门公称直径为DN350。
3#、4#机组减压阀于2005年10月份投入运行,2#机组减压阀于2006年3月份投入运行,1#机组减压阀于2006年5月底投入运行。
2006年10月5日,发现3#机组技术供水减压阀动作异常,全开后无法关闭。
联系厂家人员于2006年11月份对3#机组技术供水减压阀进行了拆卸检修,发现减压阀阀杆断裂、中心导向爪损坏、阀座脱落,经更换损坏部件回装后工作正常。
2007年11月6日,发现4#机组技术供水减压阀无法正常工作。
经检查,发现减压阀阀杆已断裂、橡胶隔膜已损坏、导向爪已损坏、阀座已脱落。
将检修泵技术改造更换下来的水力控制阀部件拆下,对减压阀损坏部件进行更换后,减压阀工作正常。
2007年11月14日,发现2#机组减压阀强烈振动、工作异常,经检查,发现2#机组技术供水减压阀出现类似3#、4#机组损坏情况。
在机组投运后不到两年时间,先后有3台机组减压阀出现基本情况相同的损坏。
减压阀损坏后,造成技术供水管路水压失控,水压异常升高,对空冷器,上导、推力、水导油槽冷却器构成极大危害,造成冷却器铜管爆裂。
断裂的导向爪和螺栓被冲入机组技术供水管路中,至今无法寻找,在技术供水管路中产生磨损和碰撞,引起管路内噪音和破裂喷水的严重后患。
更换新的备件投运时间不久又损坏,这样将导致技术供水管路内的损坏件堆积,引起管路堵塞,机组各部冷却水压降低或消失,引起机组轴承温度升高,最后造成机组被迫停机的事故发生。
国外这种膜片差压式减压阀工况在中高水头工况下运行的极不稳定性,导致了电厂停机经常发生的后果。
2008年4月26日晚8时,第一台ZJY46H-16C DN350减压阀在紫坪铺电站的3#机组技术供水系统投入试运行。
即时工况为:P1为1.00 MPa;P2为0.35MPa。
机组后各用水点压力表指示平稳,减压阀只听到水流声,无异常噪音。
运行一小时后,我们和厂家对减压阀进行了相关测试,结果如下:1、反馈系统切换:切换时P2无压力波动;2、调节反馈系统控制阀,P2调节范围在0.25~0.55MPa,调节反应灵敏;3、关闭减压阀后的阀门,P2升高至0.40MPa停止,打开减压阀后的阀门,P2回复至0.35MPa;4、流量与减压阀过流面积:电磁流量计显示为1100m3/h,此时主阀过流面积为17357mm2(最大过流面积53092mm2),只占最大过流面积的32%,还有充分的过流量。
计算出过流孔流速为17.6m/s。
与我们的分析数据相关不大。
至2008年10月止,紫坪铺电站全部机组的技术供水系统全部改造完毕。
”节选自《紫坪铺电厂机组自流减压技术供水系统减压阀的改造》作者:紫坪铺水力发电厂李兴全虎勇4、中间水池:根据《水力发电厂机电设计规范DL/T5186-2004》的规定,在布置条件允许,且经济合理时,可选用中间水池方式。
中间水池的方式对于水电站的周边环境要求比较苛刻,中间水池来源有多种,山溪水或压力水,由中间水池通过钢管对机组进行自流供水。
中间水池要求地基比较均匀,其对地基的不匀称沉陷比较敏感。
若在湿陷性地基上或不均匀地基上建造大容量水池时,须对地基按有关规范进行处理并对基础结构进行修正,以便提高地基的均匀性和水池抗不均匀变形的能力,以免使池体产生裂缝,池内的水通过裂缝渗透到地基土中。
浸水的地基在外负荷及自重作用下产生附加湿陷变形,加剧了地基不均匀沉降,同时也加快了水池的破坏。
在2008年5月12日的地震中,位于震中不远的紫坪铺电站因为地震造成大坝沉降15cm,厂房及办公生活区的建筑都大面积出现墙体开裂的情况下,系统管道仍然保持完好,管道上的各个阀门和设备都没有出现问题。
不难看出,中间水池对环境要求比较高,尤其在川西北地质运动比较频繁,山体结构比较脆弱的地区,修建中间水池不宜作为技术供水的首选方式。
ZJY46H型减压阀在宝珠寺(H=104,N=175MW×4),二滩(坝前取水,H=189,N=6×550MW),天生桥一级(H=143,N=300MW×4),天生桥二级(H=220,N=220MW ×6)等中大型电站的使用寿命均已超过10年,一直稳定可靠。
而其减压阀本身具备有防止水中杂质引发的堵塞的反冲排污装置,和防止减压阀因为意外损坏时高压水进入机组的内锁定系统,具有极高的性价比。
所以松潘县的燕云电站(H=120M,N=2×8MW);镇江关电站(H=102M,N=2×14MW);红土电站(H=188.5M,N=2×16MW)在选择优秀的减压装置前提下,是适合采用最为经济的自流减压供水方式的。
